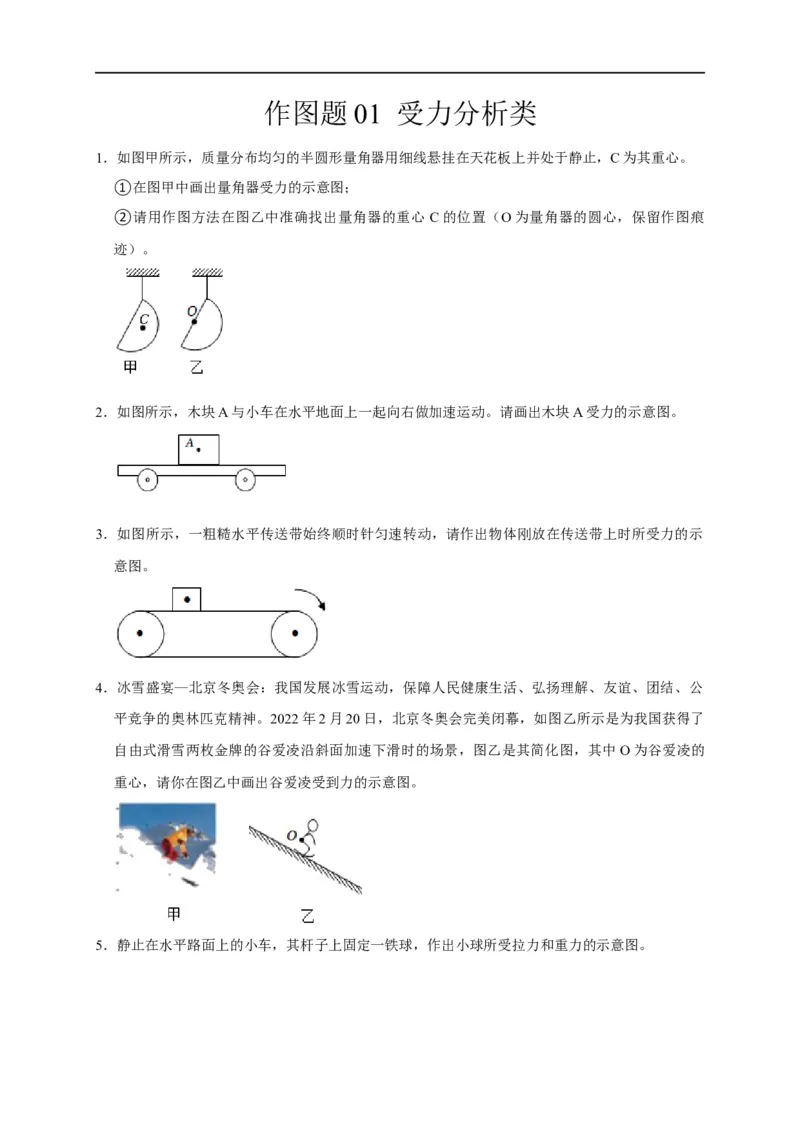

作图题 01 受力分析类
1．如图甲所示，质量分布均匀的半圆形量角器用细线悬挂在天花板上并处于静止，C为其重心。
①在图甲中画出量角器受力的示意图；
②请用作图方法在图乙中准确找出量角器的重心 C的位置（O为量角器的圆心，保留作图痕
迹）。

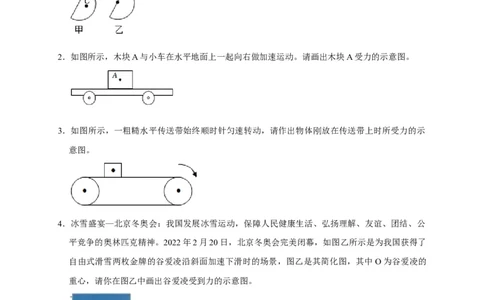

2．如图所示，木块A与小车在水平地面上一起向右做加速运动。请画出木块A受力的示意图。
3．如图所示，一粗糙水平传送带始终顺时针匀速转动，请作出物体刚放在传送带上时所受力的示
意图。
4．冰雪盛宴—北京冬奥会：我国发展冰雪运动，保障人民健康生活、弘扬理解、友谊、团结、公
平竞争的奥林匹克精神。2022年2月20日，北京冬奥会完美闭幕，如图乙所示是为我国获得了
自由式滑雪两枚金牌的谷爱凌沿斜面加速下滑时的场景，图乙是其简化图，其中O为谷爱凌的
重心，请你在图乙中画出谷爱凌受到力的示意图。

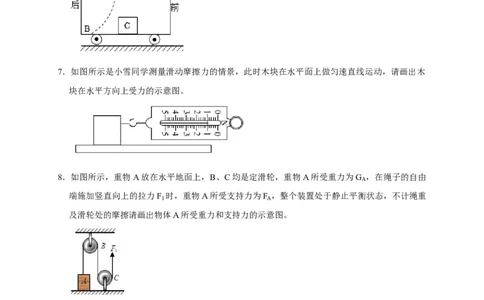

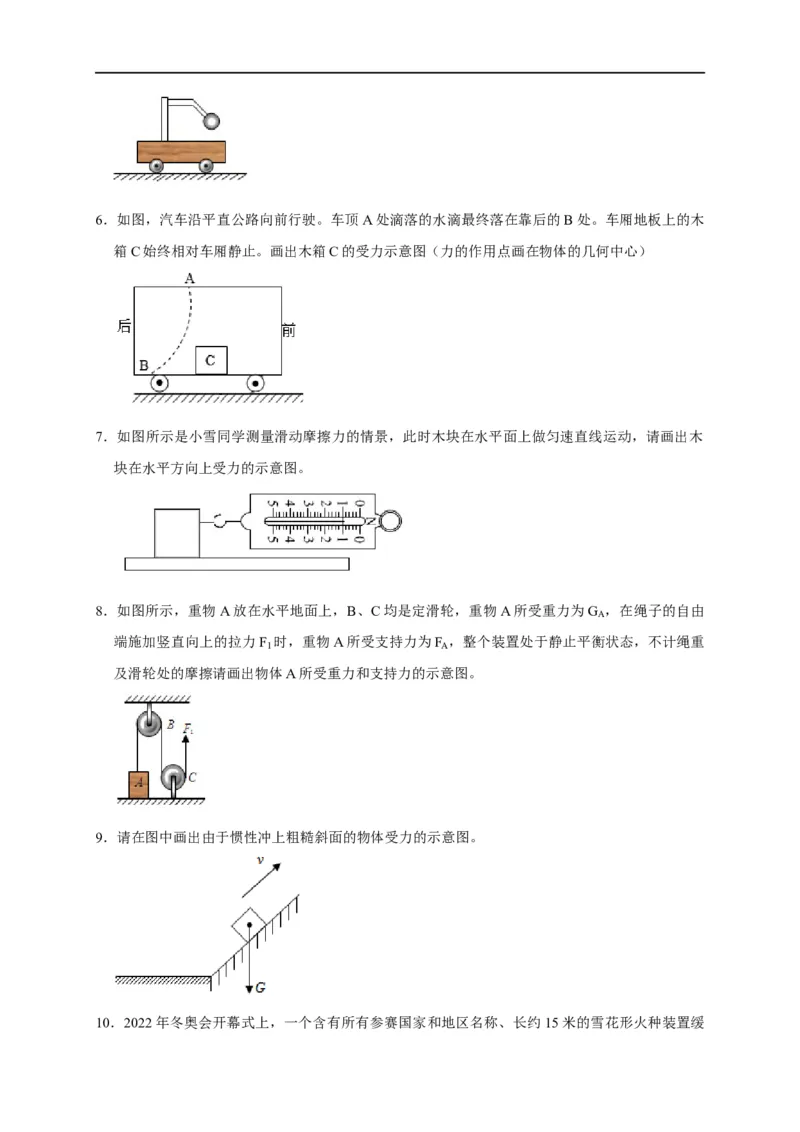

5．静止在水平路面上的小车，其杆子上固定一铁球，作出小球所受拉力和重力的示意图。6．如图，汽车沿平直公路向前行驶。车顶A处滴落的水滴最终落在靠后的B处。车厢地板上的木
箱C始终相对车厢静止。画出木箱C的受力示意图（力的作用点画在物体的几何中心）
7．如图所示是小雪同学测量滑动摩擦力的情景，此时木块在水平面上做匀速直线运动，请画出木
块在水平方向上受力的示意图。
8．如图所示，重物A放在水平地面上，B、C均是定滑轮，重物A所受重力为G ，在绳子的自由
A
端施加竖直向上的拉力F 时，重物A所受支持力为F ，整个装置处于静止平衡状态，不计绳重
1 A
及滑轮处的摩擦请画出物体A所受重力和支持力的示意图。
9．请在图中画出由于惯性冲上粗糙斜面的物体受力的示意图。

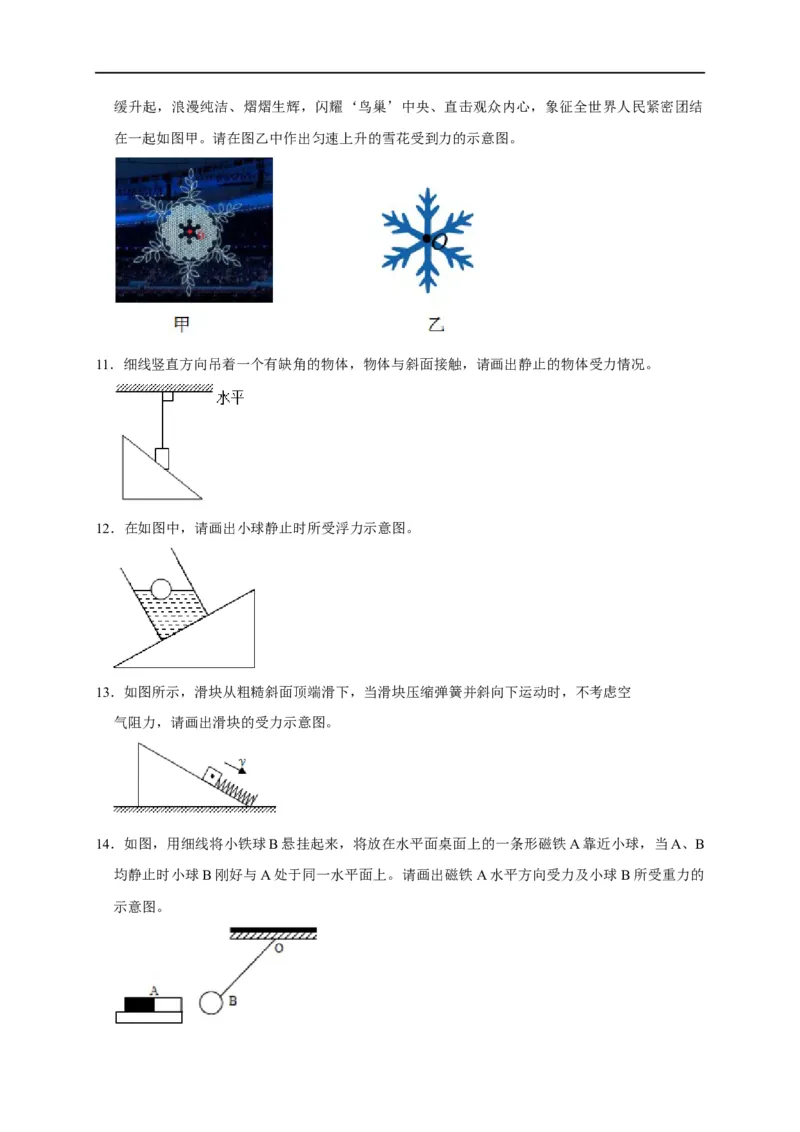

10．2022年冬奥会开幕式上，一个含有所有参赛国家和地区名称、长约15米的雪花形火种装置缓缓升起，浪漫纯洁、熠熠生辉，闪耀‘鸟巢’中央、直击观众内心，象征全世界人民紧密团结
在一起如图甲。请在图乙中作出匀速上升的雪花受到力的示意图。
11．细线竖直方向吊着一个有缺角的物体，物体与斜面接触，请画出静止的物体受力情况。
12．在如图中，请画出小球静止时所受浮力示意图。
13．如图所示，滑块从粗糙斜面顶端滑下，当滑块压缩弹簧并斜向下运动时，不考虑空
气阻力，请画出滑块的受力示意图。
14．如图，用细线将小铁球B悬挂起来，将放在水平面桌面上的一条形磁铁A靠近小球，当A、B
均静止时小球B刚好与A处于同一水平面上。请画出磁铁A水平方向受力及小球B所受重力的

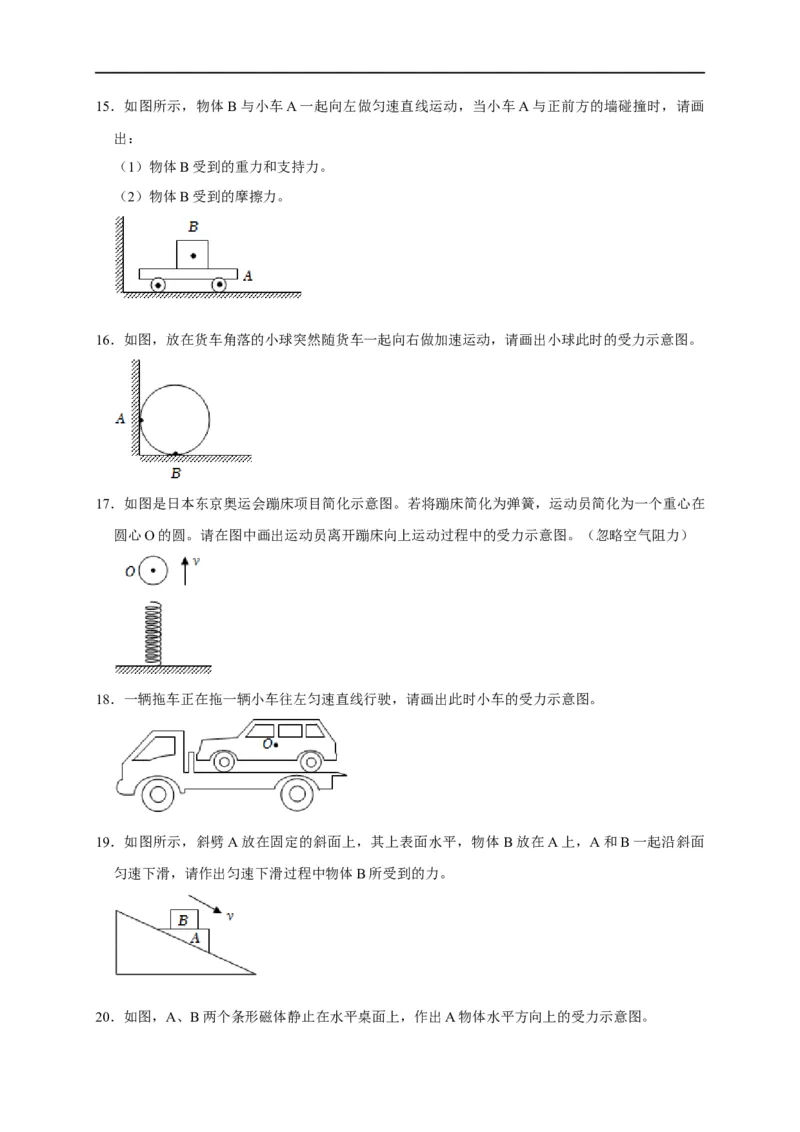

示意图。15．如图所示，物体B与小车A一起向左做匀速直线运动，当小车A与正前方的墙碰撞时，请画
出：
（1）物体B受到的重力和支持力。
（2）物体B受到的摩擦力。

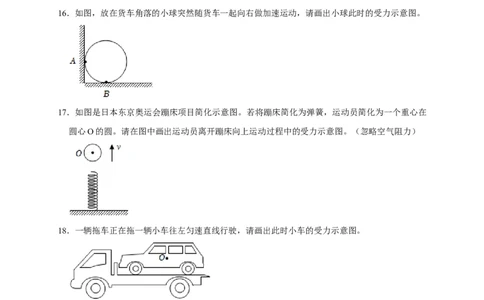

16．如图，放在货车角落的小球突然随货车一起向右做加速运动，请画出小球此时的受力示意图。
17．如图是日本东京奥运会蹦床项目简化示意图。若将蹦床简化为弹簧，运动员简化为一个重心在
圆心O的圆。请在图中画出运动员离开蹦床向上运动过程中的受力示意图。（忽略空气阻力）
18．一辆拖车正在拖一辆小车往左匀速直线行驶，请画出此时小车的受力示意图。
19．如图所示，斜劈A放在固定的斜面上，其上表面水平，物体B放在A上，A和B一起沿斜面
匀速下滑，请作出匀速下滑过程中物体B所受到的力。

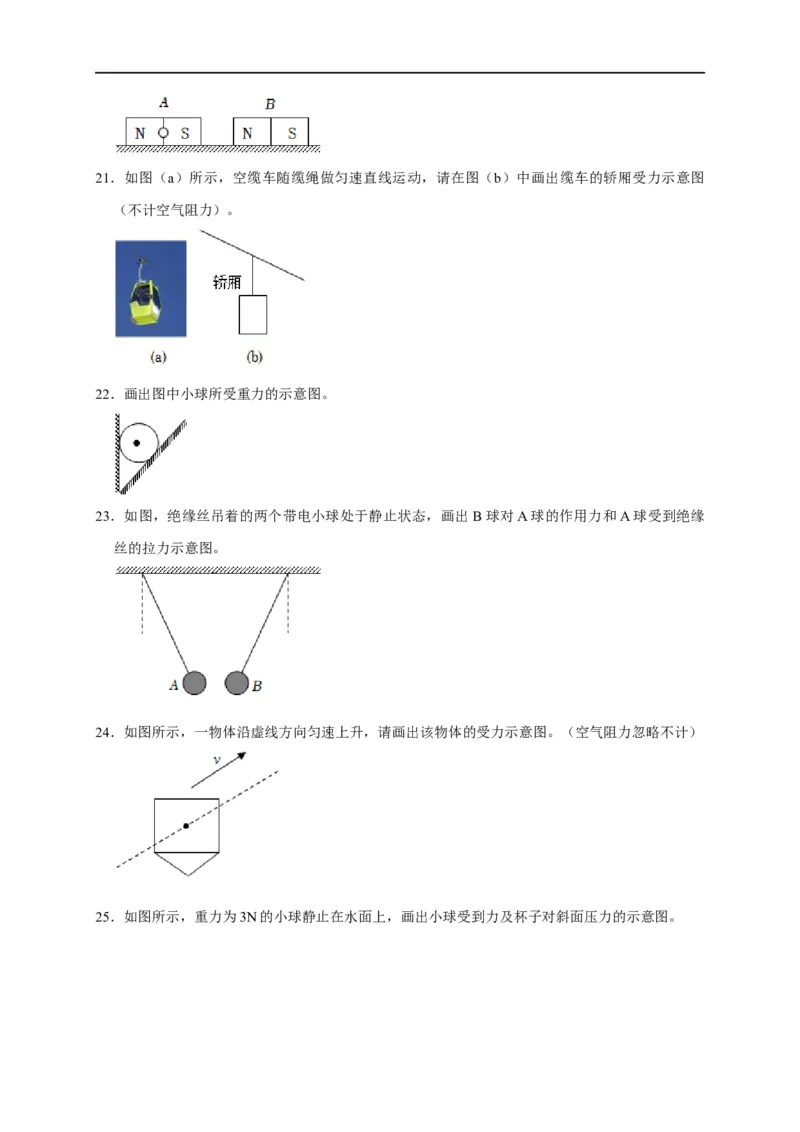

20．如图，A、B两个条形磁体静止在水平桌面上，作出A物体水平方向上的受力示意图。21．如图（a）所示，空缆车随缆绳做匀速直线运动，请在图（b）中画出缆车的轿厢受力示意图
（不计空气阻力）。
22．画出图中小球所受重力的示意图。
23．如图，绝缘丝吊着的两个带电小球处于静止状态，画出 B球对A球的作用力和A球受到绝缘
丝的拉力示意图。
24．如图所示，一物体沿虚线方向匀速上升，请画出该物体的受力示意图。（空气阻力忽略不计）

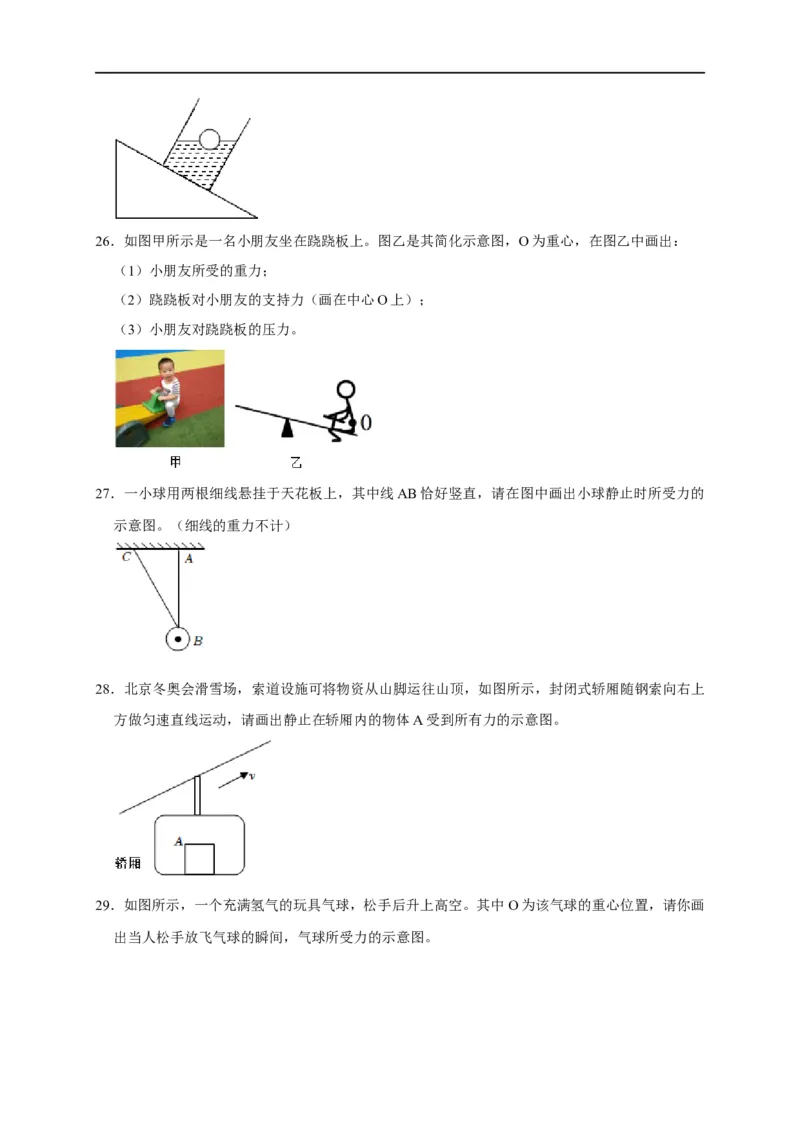

25．如图所示，重力为3N的小球静止在水面上，画出小球受到力及杯子对斜面压力的示意图。26．如图甲所示是一名小朋友坐在跷跷板上。图乙是其简化示意图，O为重心，在图乙中画出：
（1）小朋友所受的重力；
（2）跷跷板对小朋友的支持力（画在中心O上）；
（3）小朋友对跷跷板的压力。
27．一小球用两根细线悬挂于天花板上，其中线AB恰好竖直，请在图中画出小球静止时所受力的
示意图。（细线的重力不计）
28．北京冬奥会滑雪场，索道设施可将物资从山脚运往山顶，如图所示，封闭式轿厢随钢索向右上
方做匀速直线运动，请画出静止在轿厢内的物体A受到所有力的示意图。

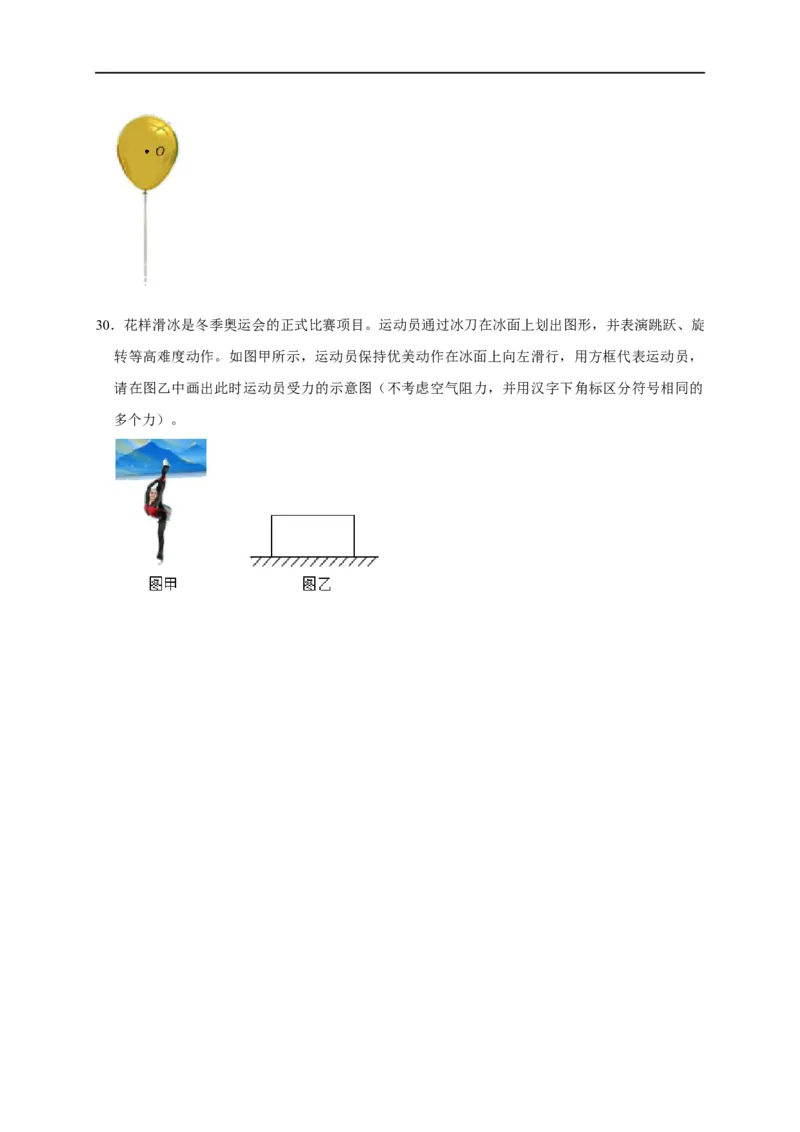

29．如图所示，一个充满氢气的玩具气球，松手后升上高空。其中O为该气球的重心位置，请你画
出当人松手放飞气球的瞬间，气球所受力的示意图。30．花样滑冰是冬季奥运会的正式比赛项目。运动员通过冰刀在冰面上划出图形，并表演跳跃、旋
转等高难度动作。如图甲所示，运动员保持优美动作在冰面上向左滑行，用方框代表运动员，
请在图乙中画出此时运动员受力的示意图（不考虑空气阻力，并用汉字下角标区分符号相同的
多个力）。
