专题22 力学作图类问题
1.（ 2023黑龙江大庆）如图，为某同学在进行立定跳远测试过程中的某一瞬间（不计空气阻力）， O点
为重心，请画出该同学的受力示意图。
2. 如图甲所示是某景区奇观，图乙是其简化图，O点为上方巨石的重心。请在图乙画出上方巨石受到
支持力的示意图。
3.（ 2023山东济宁） 将一个正在发声的音叉移近悬挂的泡沫塑料小球，当两者接触时，可观察到小球
被弹开的现象，如图所示，请画出此时小球的受力示意图。

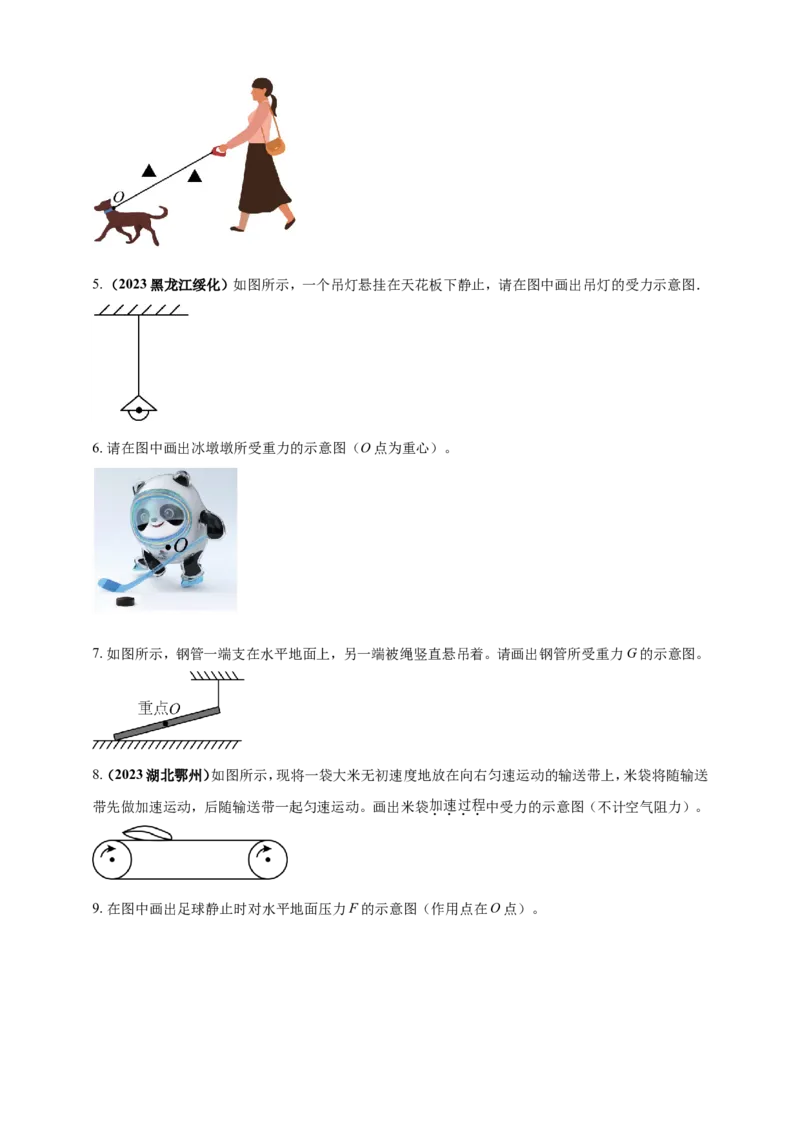

4. 遛狗时要拴着狗绳。如图所示，请画出狗绳对项圈拉力F的示意图。5. （2023黑龙江绥化）如图所示，一个吊灯悬挂在天花板下静止，请在图中画出吊灯的受力示意图．
6. 请在图中画出冰墩墩所受重力的示意图（O点为重心）。
7. 如图所示，钢管一端支在水平地面上，另一端被绳竖直悬吊着。请画出钢管所受重力G的示意图。
8.（ 2023湖北鄂州）如图所示，现将一袋大米无初速度地放在向右匀速运动的输送带上，米袋将随输送
带先做加速运动，后随输送带一起匀速运动。画出米袋加速过程中受力的示意图（不计空气阻力）。
9. 在图中画出足球静止时对水平地面压力F的示意图（作用点在O点）。10. （ 2023四川内江）如图，用细线把一个小球悬桂起来，将小球拉到位置A，松开手后小球在A、B、C
点之间来回摆动。画出小理在位置A时的受力示意图。

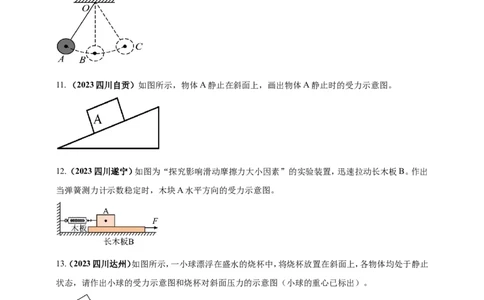

11. （2023四川自贡）如图所示，物体A静止在斜面上，画出物体A静止时的受力示意图。
12. （2023四川遂宁）如图为“探究影响滑动摩擦力大小因素”的实验装置，迅速拉动长木板B。作出
当弹簧测力计示数稳定时，木块A水平方向的受力示意图。
13.（ 2023四川达州）如图所示，一小球漂浮在盛水的烧杯中，将烧杯放置在斜面上，各物体均处于静止
状态，请作出小球的受力示意图和烧杯对斜面压力的示意图（小球的重心已标出）。
14. 如图所示，重为G的苹果静止放置在水平桌面上（O点为苹果重心），请画出苹果所受力的示意图。

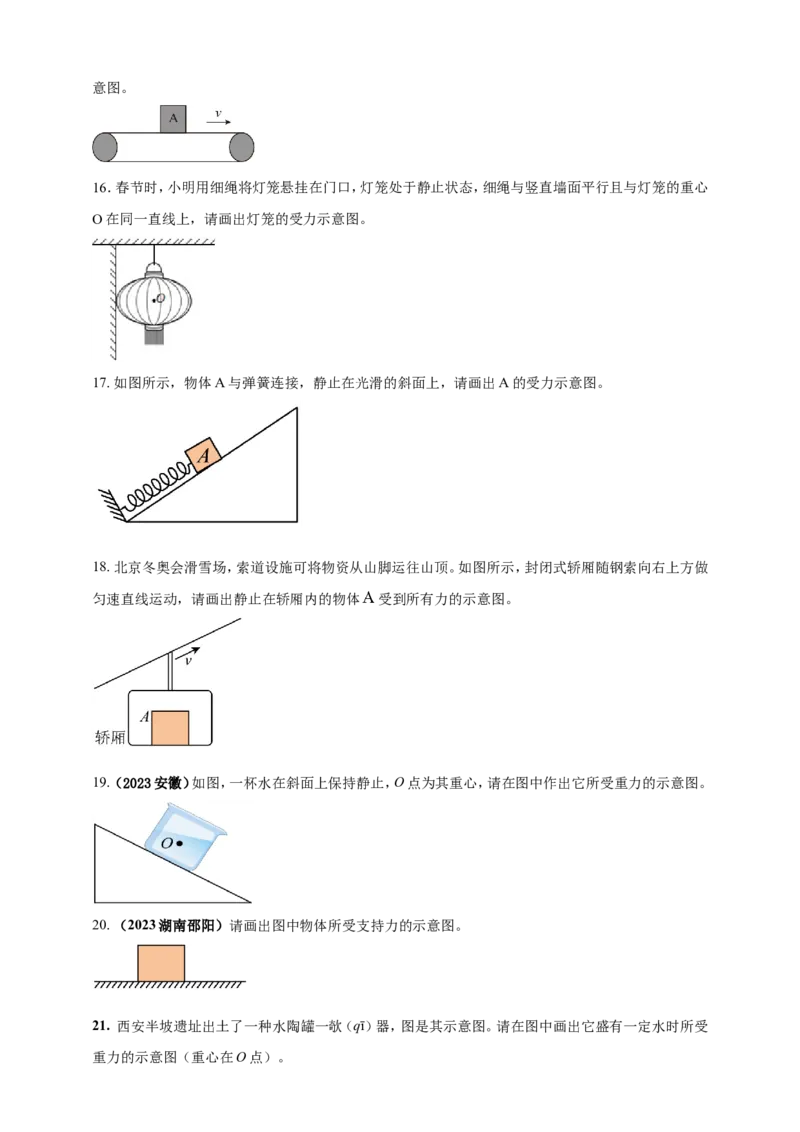

15. 如图所示，物块A在水平传送带上，与传送带一起以速度v向右匀速运动，请画出物块A的受力示意图。
16．春节时，小明用细绳将灯笼悬挂在门口，灯笼处于静止状态，细绳与竖直墙面平行且与灯笼的重心
O在同一直线上，请画出灯笼的受力示意图。
17. 如图所示，物体A与弹簧连接，静止在光滑的斜面上，请画出A的受力示意图。
18. 北京冬奥会滑雪场，索道设施可将物资从山脚运往山顶。如图所示，封闭式轿厢随钢索向右上方做
匀速直线运动，请画出静止在轿厢内的物体 受到所有力的示意图。
19.（ 2023安徽）如图，一杯水在斜面上保持静止，O点为其重心，请在图中作出它所受重力的示意图。
20. （2023湖南邵阳）请画出图中物体所受支持力的示意图。

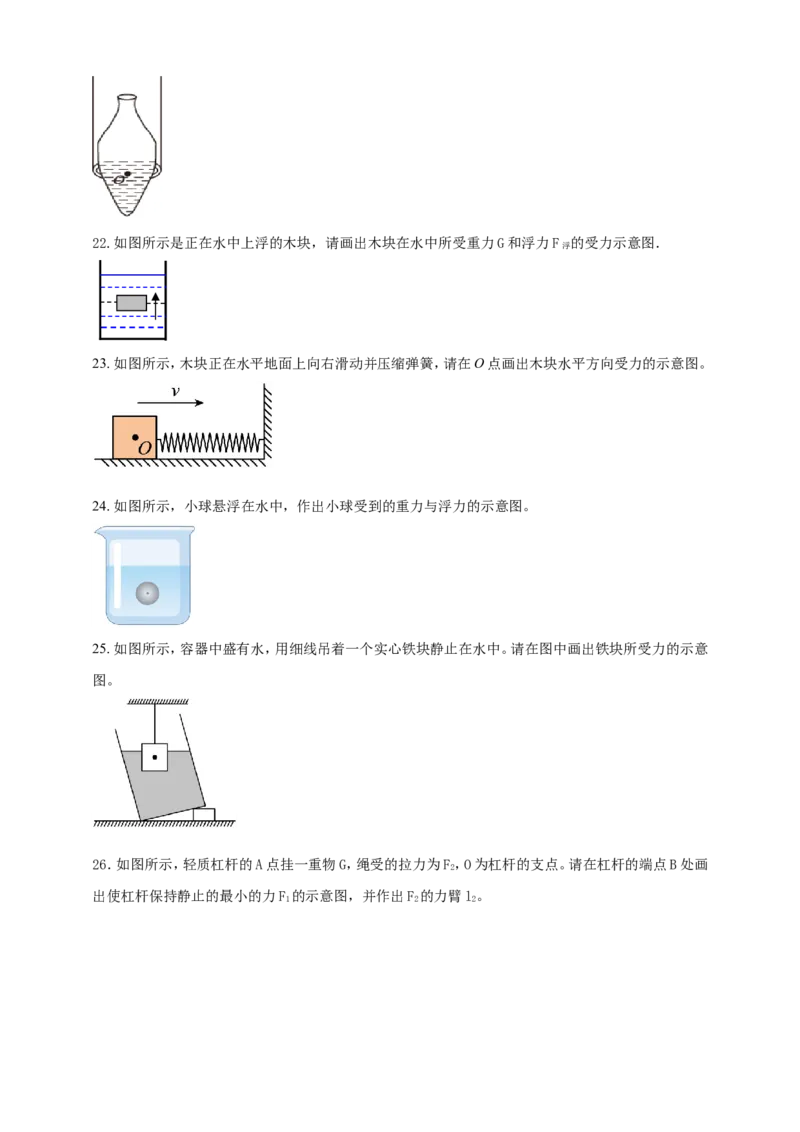

21. 西安半坡遗址出土了一种水陶罐一欹（qī）器，图是其示意图。请在图中画出它盛有一定水时所受
重力的示意图（重心在O点）。22.如图所示是正在水中上浮的木块，请画出木块在水中所受重力G和浮力F 的受力示意图．
浮
23. 如图所示，木块正在水平地面上向右滑动并压缩弹簧，请在O点画出木块水平方向受力的示意图。
24. 如图所示，小球悬浮在水中，作出小球受到的重力与浮力的示意图。
25. 如图所示，容器中盛有水，用细线吊着一个实心铁块静止在水中。请在图中画出铁块所受力的示意
图。

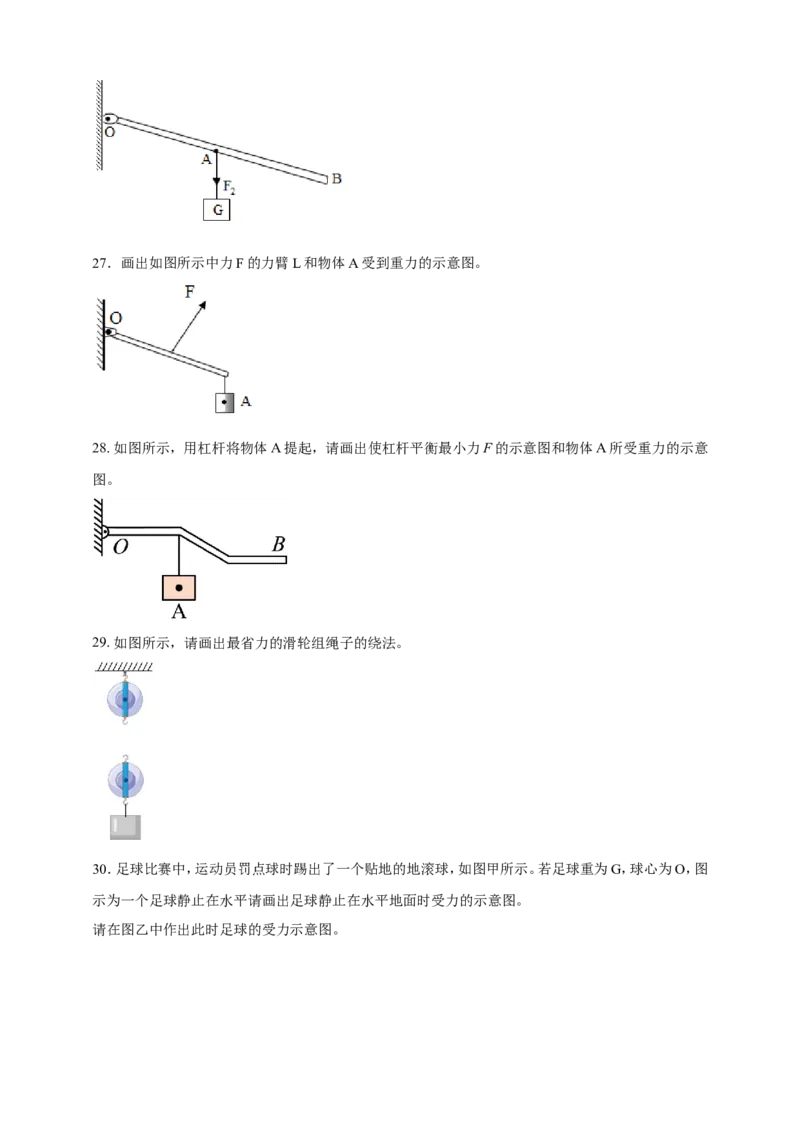

26．如图所示，轻质杠杆的A点挂一重物G，绳受的拉力为F，O为杠杆的支点。请在杠杆的端点B处画
2
出使杠杆保持静止的最小的力F 的示意图，并作出F 的力臂l。
1 2 227．画出如图所示中力F的力臂L和物体A受到重力的示意图。
28. 如图所示，用杠杆将物体A提起，请画出使杠杆平衡最小力F的示意图和物体A所受重力的示意
图。
29. 如图所示，请画出最省力的滑轮组绳子的绕法。

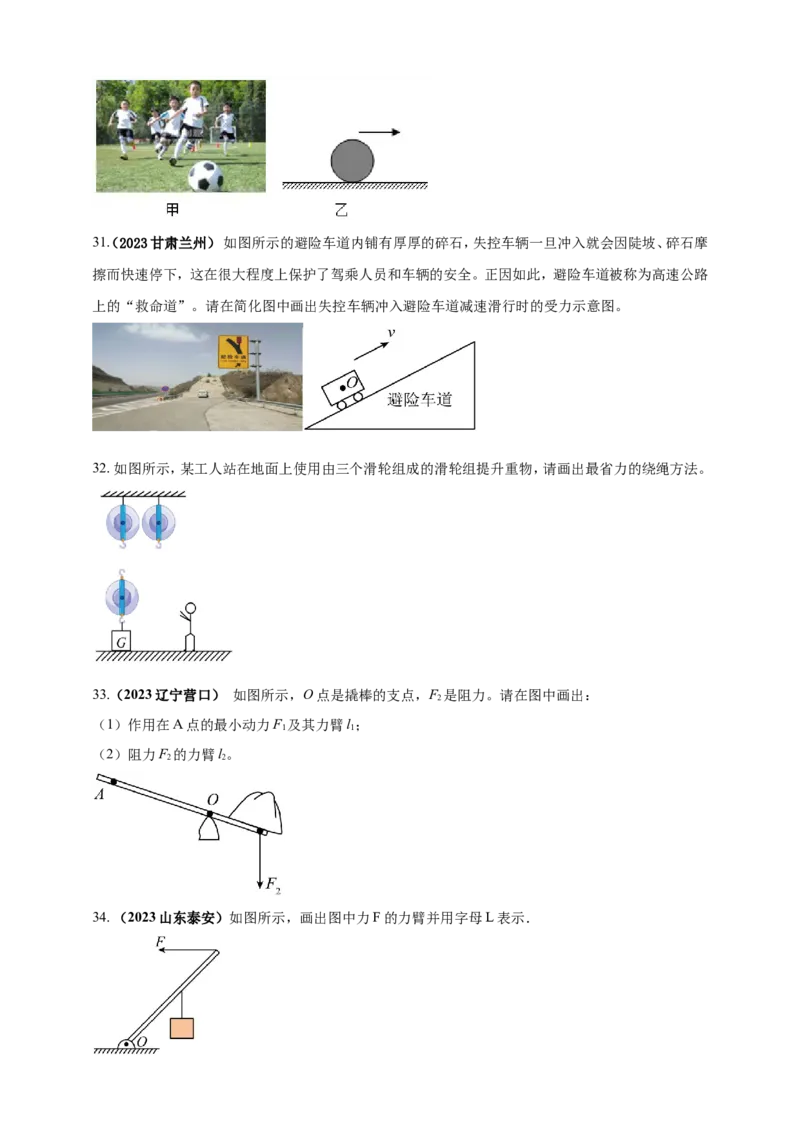

30．足球比赛中，运动员罚点球时踢出了一个贴地的地滚球，如图甲所示。若足球重为G，球心为O，图
示为一个足球静止在水平请画出足球静止在水平地面时受力的示意图。
请在图乙中作出此时足球的受力示意图。31（. 2023甘肃兰州） 如图所示的避险车道内铺有厚厚的碎石，失控车辆一旦冲入就会因陡坡、碎石摩
擦而快速停下，这在很大程度上保护了驾乘人员和车辆的安全。正因如此，避险车道被称为高速公路
上的“救命道”。请在简化图中画出失控车辆冲入避险车道减速滑行时的受力示意图。
32. 如图所示，某工人站在地面上使用由三个滑轮组成的滑轮组提升重物，请画出最省力的绕绳方法。
33.（2023辽宁营口） 如图所示，O点是撬棒的支点，F 是阻力。请在图中画出：
2
（1）作用在A点的最小动力F 及其力臂l；
1 1
（2）阻力F 的力臂l。
2 2
34. （2023山东泰安）如图所示，画出图中力F的力臂并用字母L表示．35. （2023苏州）图中，用直棒提升重物，画出图示位置所用最小力 和阻力 的力臂 。

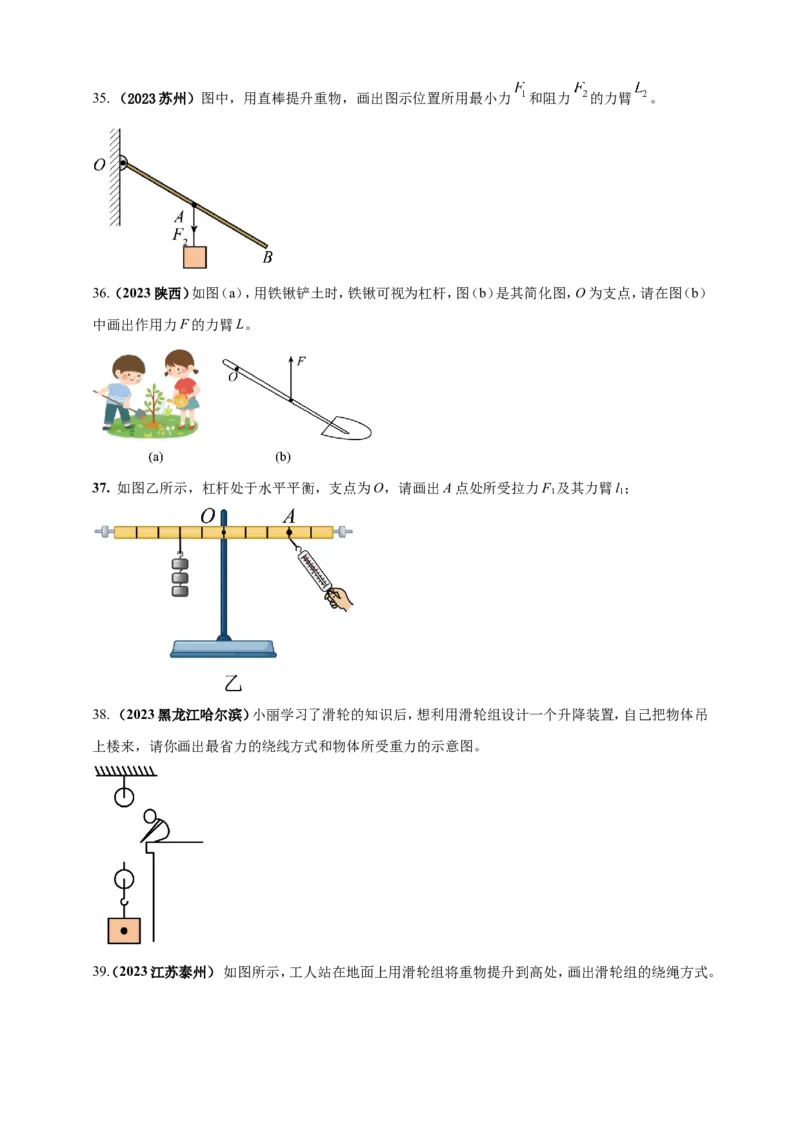

36.（ 2023陕西）如图（a），用铁锹铲土时，铁锹可视为杠杆，图（b）是其简化图，O为支点，请在图（b）
中画出作用力F的力臂L。
37. 如图乙所示，杠杆处于水平平衡，支点为O，请画出A点处所受拉力F 及其力臂l；
1 1
38. （ 2023黑龙江哈尔滨）小丽学习了滑轮的知识后，想利用滑轮组设计一个升降装置，自己把物体吊
上楼来，请你画出最省力的绕线方式和物体所受重力的示意图。
39（. 2023江苏泰州） 如图所示，工人站在地面上用滑轮组将重物提升到高处，画出滑轮组的绕绳方式。
