作图题 01 受力分析类
1．（2023•淮安）在图中画出质地均匀薄木块所受重力的示意图。
2．（2023•通辽）如图所示，物体A与弹簧连接（弹簧被压缩），静止在光滑的斜面上，请画出物
体A的受力示意图。
3．（2023•广东）如图所示，书静止放在水平桌面上，请在O点画出书受到的重力G和支持力F的
示意图。
4．（2023•德州）如图甲所示，建筑工地上起重机竖直提升重物，在此过程中，起重机对重物拉力
F的大小随时间t变化的情况如图乙所示，重物上升的v﹣t图象如图丙所示。请在甲图上画出t
＝11s 时，重物受力的示意图，并标明力的大小（O 点为重物的重心），不计空气阻力。

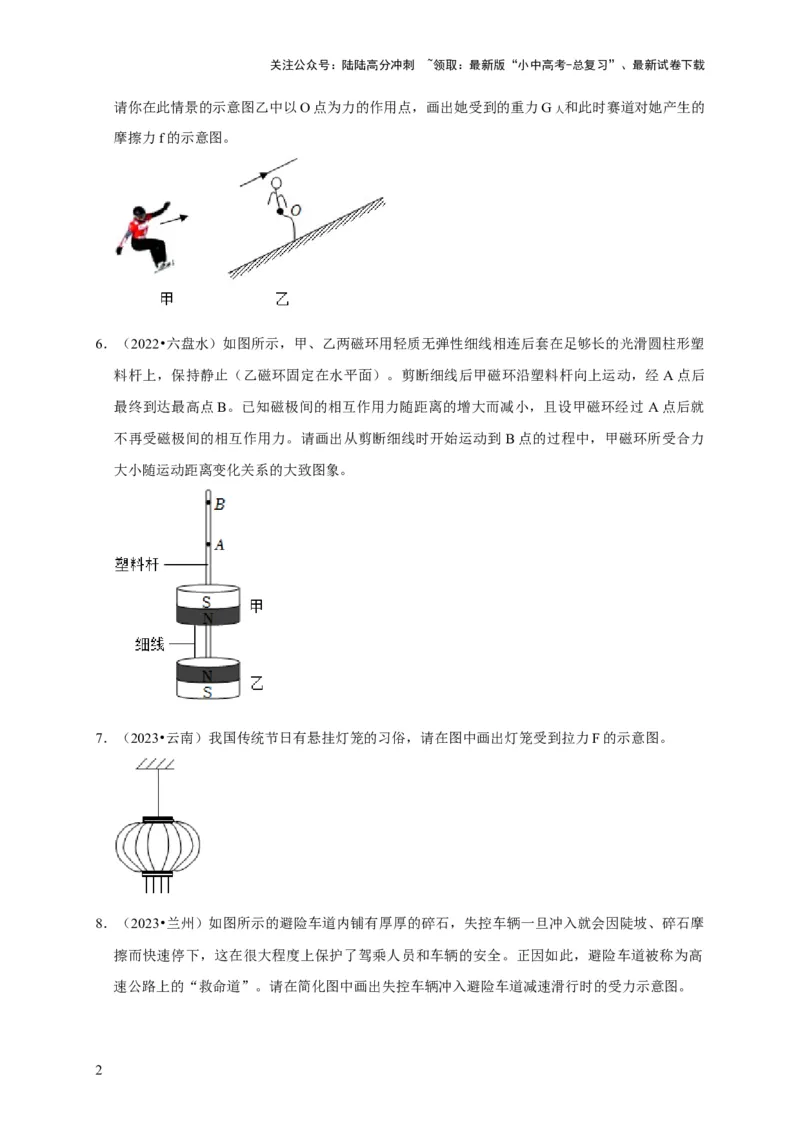

5．（2022•眉山）如图所示，图甲是某运动员在2022年北京冬奥会上沿赛道向上滑行的某一情景。
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
请你在此情景的示意图乙中以O点为力的作用点，画出她受到的重力G人 和此时赛道对她产生的
摩擦力f的示意图。
6．（2022•六盘水）如图所示，甲、乙两磁环用轻质无弹性细线相连后套在足够长的光滑圆柱形塑
料杆上，保持静止（乙磁环固定在水平面）。剪断细线后甲磁环沿塑料杆向上运动，经A点后
最终到达最高点B。已知磁极间的相互作用力随距离的增大而减小，且设甲磁环经过 A点后就
不再受磁极间的相互作用力。请画出从剪断细线时开始运动到 B点的过程中，甲磁环所受合力
大小随运动距离变化关系的大致图象。
7．（2023•云南）我国传统节日有悬挂灯笼的习俗，请在图中画出灯笼受到拉力F的示意图。
8．（2023•兰州）如图所示的避险车道内铺有厚厚的碎石，失控车辆一旦冲入就会因陡坡、碎石摩
擦而快速停下，这在很大程度上保护了驾乘人员和车辆的安全。正因如此，避险车道被称为高
速公路上的“救命道”。请在简化图中画出失控车辆冲入避险车道减速滑行时的受力示意图。
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

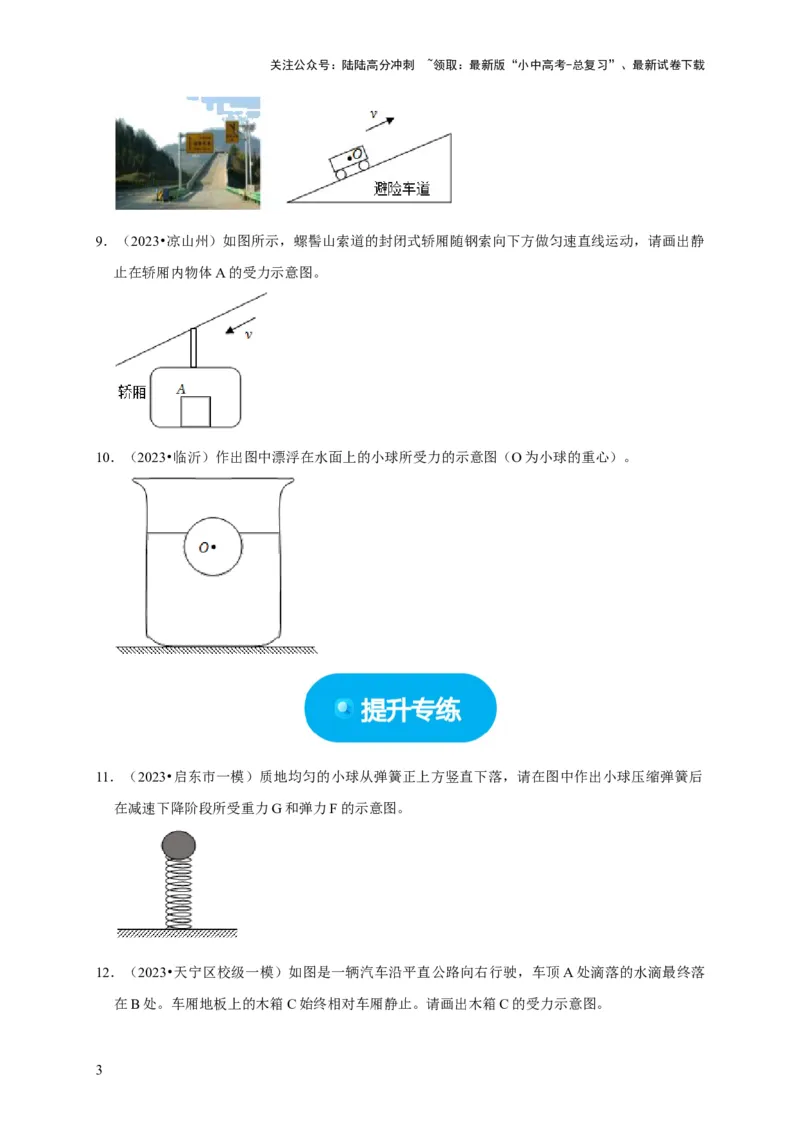

9．（2023•凉山州）如图所示，螺髻山索道的封闭式轿厢随钢索向下方做匀速直线运动，请画出静
止在轿厢内物体A的受力示意图。
10．（2023•临沂）作出图中漂浮在水面上的小球所受力的示意图（O为小球的重心）。
11．（2023•启东市一模）质地均匀的小球从弹簧正上方竖直下落，请在图中作出小球压缩弹簧后
在减速下降阶段所受重力G和弹力F的示意图。
12．（2023•天宁区校级一模）如图是一辆汽车沿平直公路向右行驶，车顶A处滴落的水滴最终落
在B处。车厢地板上的木箱C始终相对车厢静止。请画出木箱C的受力示意图。
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

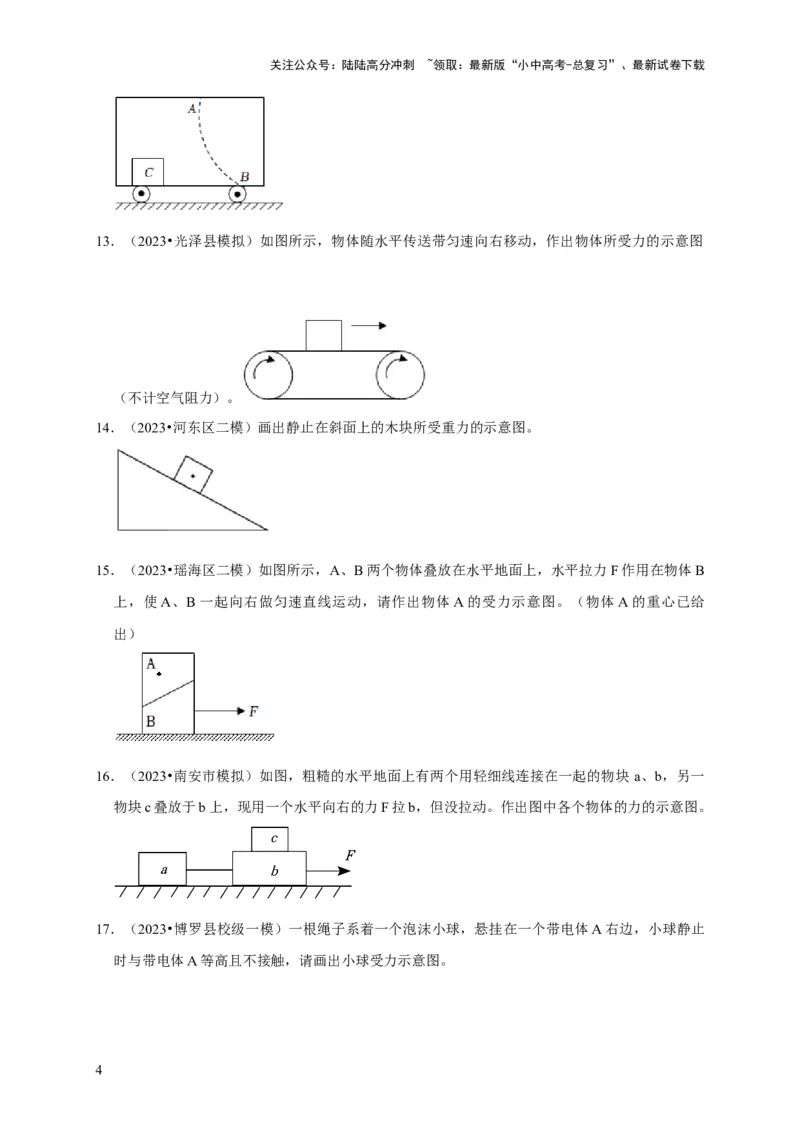

13．（2023•光泽县模拟）如图所示，物体随水平传送带匀速向右移动，作出物体所受力的示意图
（不计空气阻力）。
14．（2023•河东区二模）画出静止在斜面上的木块所受重力的示意图。
15．（2023•瑶海区二模）如图所示，A、B两个物体叠放在水平地面上，水平拉力F作用在物体B
上，使A、B一起向右做匀速直线运动，请作出物体A的受力示意图。（物体A的重心已给
出）
16．（2023•南安市模拟）如图，粗糙的水平地面上有两个用轻细线连接在一起的物块 a、b，另一
物块c叠放于b上，现用一个水平向右的力F拉b，但没拉动。作出图中各个物体的力的示意图。
17．（2023•博罗县校级一模）一根绳子系着一个泡沫小球，悬挂在一个带电体A右边，小球静止
时与带电体A等高且不接触，请画出小球受力示意图。
4关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

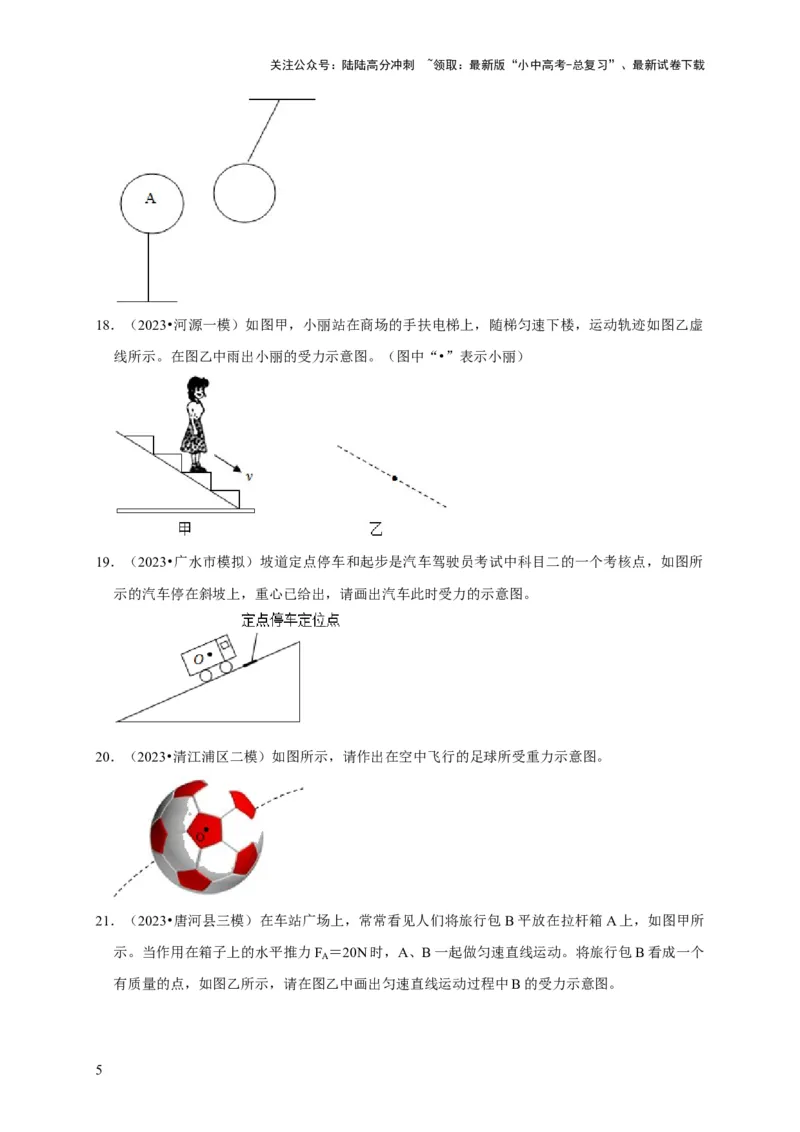

18．（2023•河源一模）如图甲，小丽站在商场的手扶电梯上，随梯匀速下楼，运动轨迹如图乙虚
线所示。在图乙中雨出小丽的受力示意图。（图中“•”表示小丽）
19．（2023•广水市模拟）坡道定点停车和起步是汽车驾驶员考试中科目二的一个考核点，如图所
示的汽车停在斜坡上，重心已给出，请画出汽车此时受力的示意图。
20．（2023•清江浦区二模）如图所示，请作出在空中飞行的足球所受重力示意图。

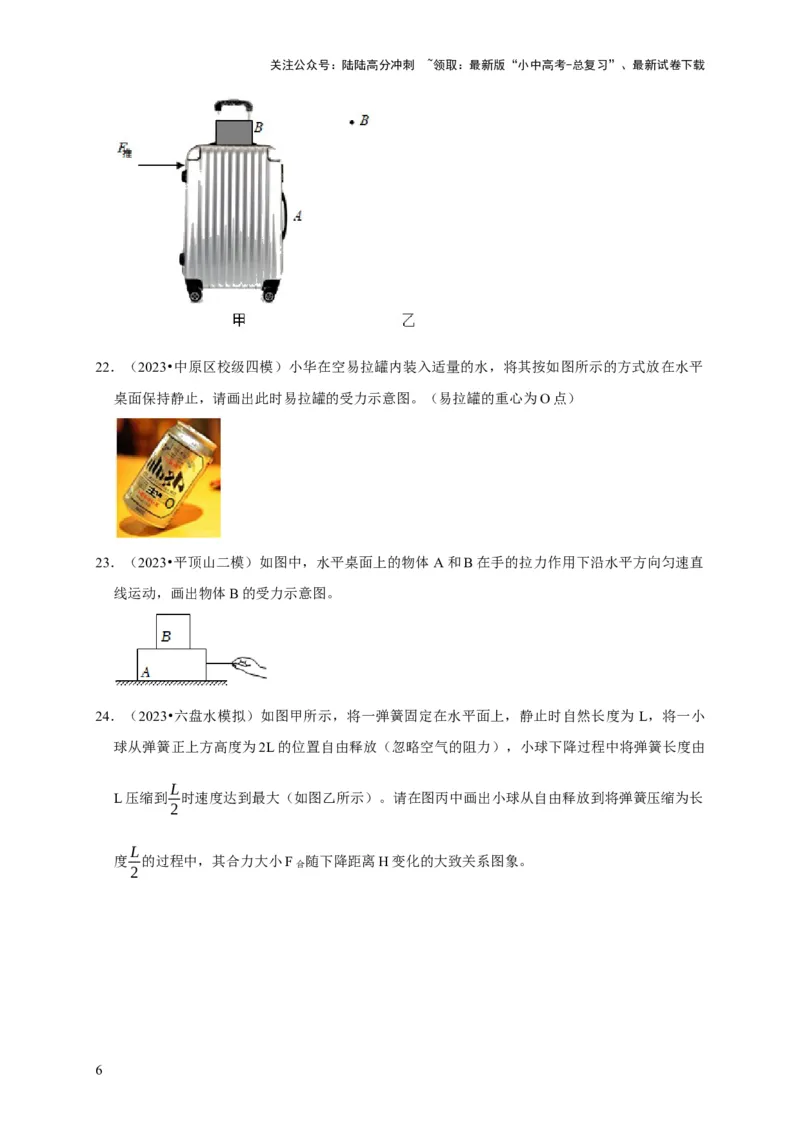

21．（2023•唐河县三模）在车站广场上，常常看见人们将旅行包 B平放在拉杆箱A上，如图甲所
示。当作用在箱子上的水平推力F ＝20N时，A、B一起做匀速直线运动。将旅行包B看成一个
A
有质量的点，如图乙所示，请在图乙中画出匀速直线运动过程中B的受力示意图。
5关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
22．（2023•中原区校级四模）小华在空易拉罐内装入适量的水，将其按如图所示的方式放在水平
桌面保持静止，请画出此时易拉罐的受力示意图。（易拉罐的重心为O点）
23．（2023•平顶山二模）如图中，水平桌面上的物体A和B在手的拉力作用下沿水平方向匀速直
线运动，画出物体B的受力示意图。

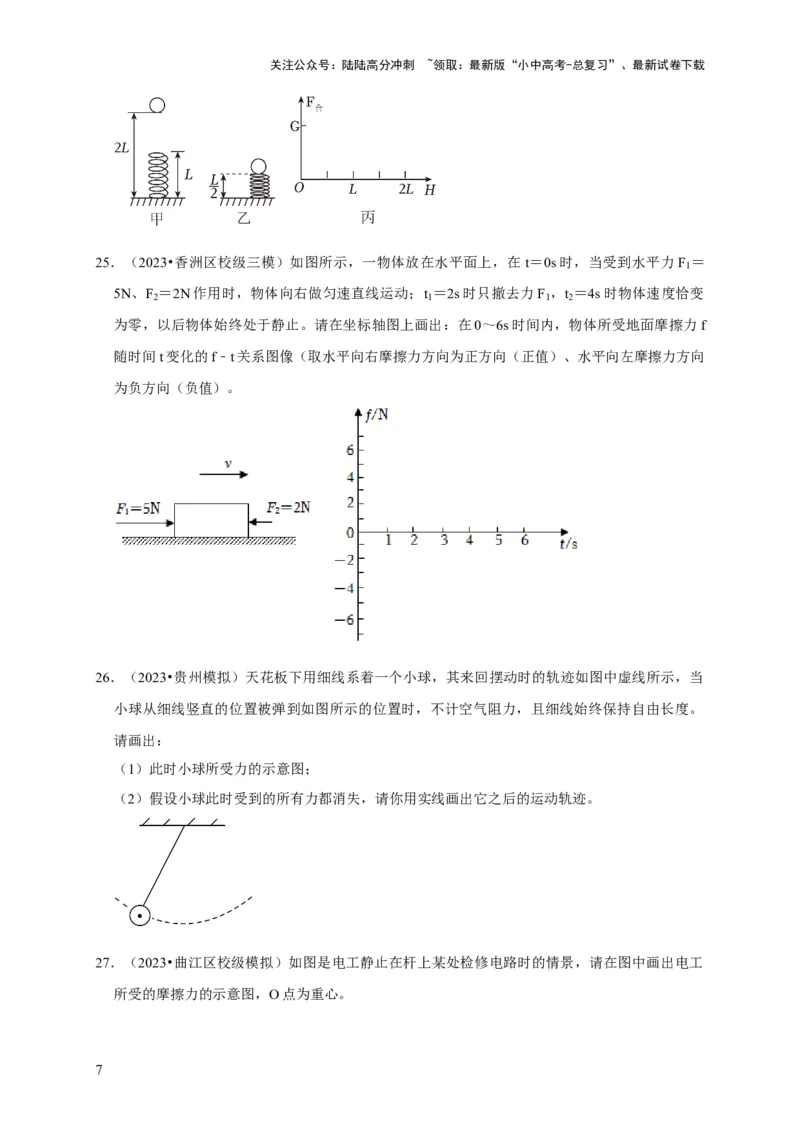

24．（2023•六盘水模拟）如图甲所示，将一弹簧固定在水平面上，静止时自然长度为 L，将一小
球从弹簧正上方高度为2L的位置自由释放（忽略空气的阻力），小球下降过程中将弹簧长度由
L
L压缩到 时速度达到最大（如图乙所示）。请在图丙中画出小球从自由释放到将弹簧压缩为长
2
L
度 的过程中，其合力大小F合 随下降距离H变化的大致关系图象。
2
6关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
25．（2023•香洲区校级三模）如图所示，一物体放在水平面上，在 t＝0s时，当受到水平力F ＝
1
5N、F ＝2N作用时，物体向右做匀速直线运动；t ＝2s时只撤去力F ，t ＝4s时物体速度恰变
2 1 1 2
为零，以后物体始终处于静止。请在坐标轴图上画出：在0～6s时间内，物体所受地面摩擦力f
随时间t变化的f﹣t关系图像（取水平向右摩擦力方向为正方向（正值）、水平向左摩擦力方向
为负方向（负值）。
26．（2023•贵州模拟）天花板下用细线系着一个小球，其来回摆动时的轨迹如图中虚线所示，当
小球从细线竖直的位置被弹到如图所示的位置时，不计空气阻力，且细线始终保持自由长度。
请画出：
（1）此时小球所受力的示意图；
（2）假设小球此时受到的所有力都消失，请你用实线画出它之后的运动轨迹。
27．（2023•曲江区校级模拟）如图是电工静止在杆上某处检修电路时的情景，请在图中画出电工
所受的摩擦力的示意图，O点为重心。
7关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

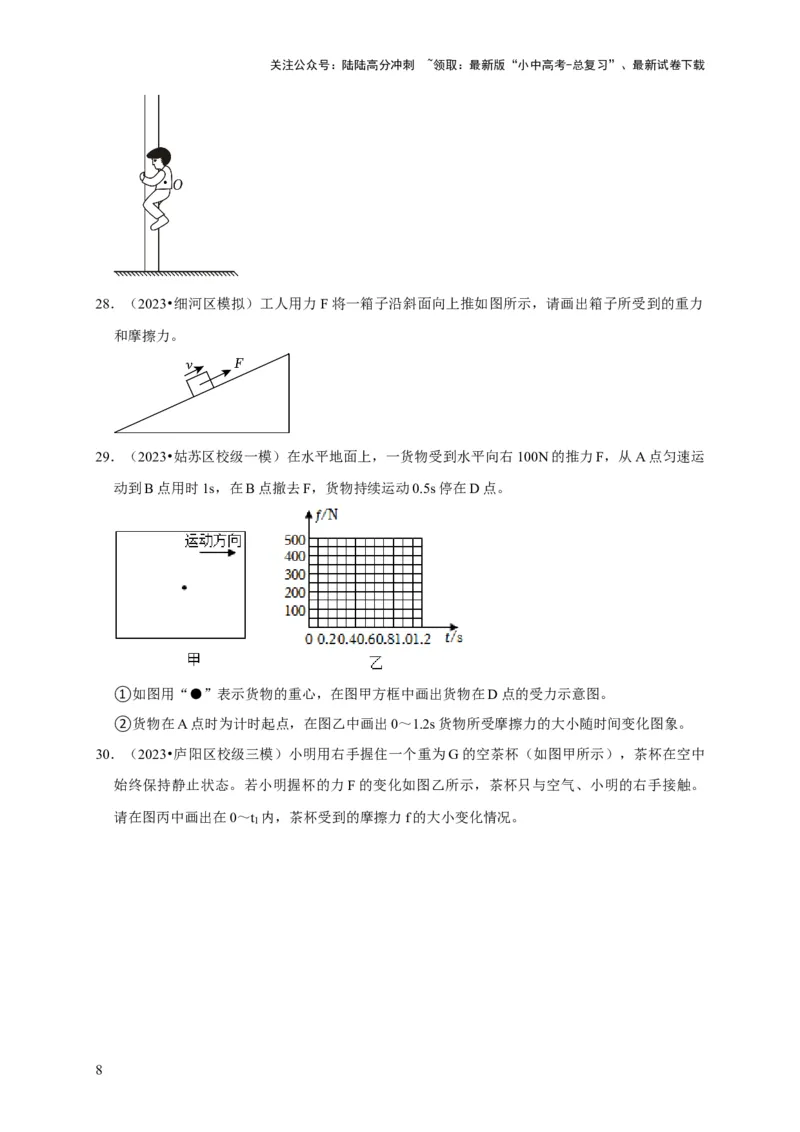

28．（2023•细河区模拟）工人用力F将一箱子沿斜面向上推如图所示，请画出箱子所受到的重力
和摩擦力。
29．（2023•姑苏区校级一模）在水平地面上，一货物受到水平向右100N的推力F，从A点匀速运
动到B点用时1s，在B点撤去F，货物持续运动0.5s停在D点。
①如图用“●”表示货物的重心，在图甲方框中画出货物在D点的受力示意图。
②货物在A点时为计时起点，在图乙中画出0～1.2s货物所受摩擦力的大小随时间变化图象。

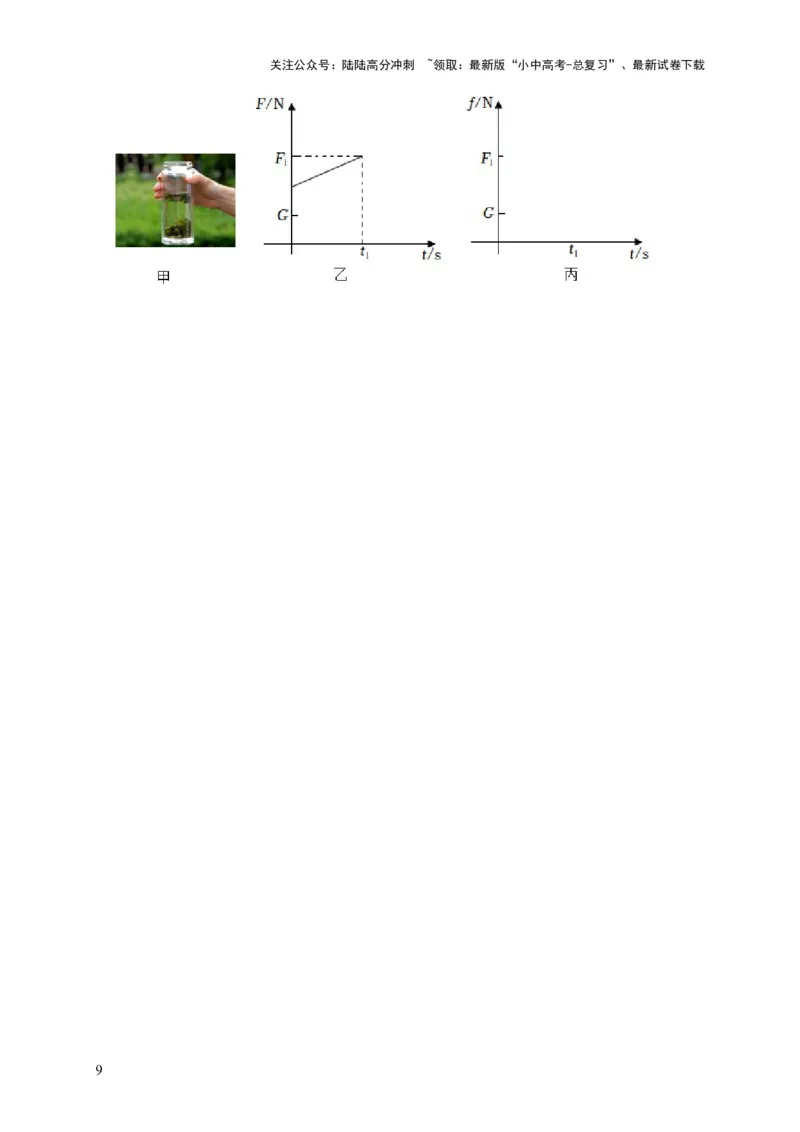

30．（2023•庐阳区校级三模）小明用右手握住一个重为G的空茶杯（如图甲所示），茶杯在空中
始终保持静止状态。若小明握杯的力F的变化如图乙所示，茶杯只与空气、小明的右手接触。
请在图丙中画出在0～t 内，茶杯受到的摩擦力f的大小变化情况。
1
8关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
