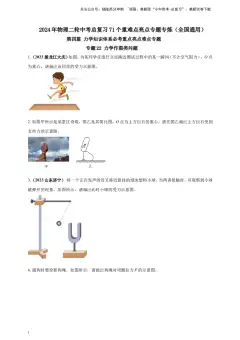

2024年物理二轮中考总复习71个重难点亮点专题专炼（全国通用）
第四篇 力学知识体系必考重点亮点难点专题
专题22 力学作图类问题
1.（ 2023黑龙江大庆）如图，为某同学在进行立定跳远测试过程中的某一瞬间（不计空气阻力）， O点
为重心，请画出该同学的受力示意图。
【答案】如图所示。
【解析】由于不计空气阻力，故某同学在进行立定跳远测试过程中的某一瞬间只受到竖直向下的重力，
如图所示。
2. 如图甲所示是某景区奇观，图乙是其简化图，O点为上方巨石的重心。请在图乙画出上方巨石受到
支持力的示意图。
【答案】如图所示。
【解析】上方巨石处于静止状态，受到的竖直向下的重力及下方石块对其的支持力为一对平衡力，这两
个力大小相等，方向相反，作用在同一直线上，故上方巨石受到支持力方向竖直向上（过重心），作用点
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
在其与下方石块接触的位置，上方巨石受到支持力的示意图如下所示。
3.（ 2023山东济宁） 将一个正在发声的音叉移近悬挂的泡沫塑料小球，当两者接触时，可观察到小球
被弹开的现象，如图所示，请画出此时小球的受力示意图。
【答案】如图所示。
【解析】泡沫塑料小球靠近正在发声的音叉，音叉振动而发声，振动的音叉将小球弹开，此时小球只受
竖直向下的重力和沿着悬挂绳向上的拉力，如图所示。
4. 遛狗时要拴着狗绳。如图所示，请画出狗绳对项圈拉力F的示意图。
【答案】如图所示。
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【解析】狗绳对项圈拉力作用在项圈上，方向沿着狗绳方向斜向上。
5. （2023黑龙江绥化）如图所示，一个吊灯悬挂在天花板下静止，请在图中画出吊灯的受力示意图．
【答案】如图所示。
【解析】悬挂在天花板上的吊灯受到了重力和拉力的作用，在这两个力的作用下处于静止状态，说明了
这两个力是一对平衡力，大小是相等的.
6. 请在图中画出冰墩墩所受重力的示意图（O点为重心）。
【答案】
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【解析】重力的方向是竖直向下的，作用点为O点，故过O竖直向下作线段，在线段的末尾标箭头表示
重力的方向，并标出G。

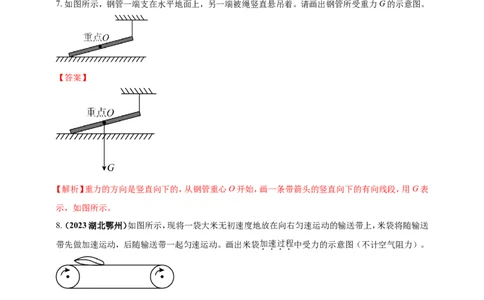

7. 如图所示，钢管一端支在水平地面上，另一端被绳竖直悬吊着。请画出钢管所受重力G的示意图。
【答案】
【解析】重力的方向是竖直向下的，从钢管重心O开始，画一条带箭头的竖直向下的有向线段，用G表
示，如图所示。
8.（ 2023湖北鄂州）如图所示，现将一袋大米无初速度地放在向右匀速运动的输送带上，米袋将随输送
带先做加速运动，后随输送带一起匀速运动。画出米袋加速过程中受力的示意图（不计空气阻力）。
【答案】如图所示。
【解析】由图示知输送带向右转动，而米袋能随输送带一起向右加速运动，是因为受到输送带水平向右
的摩擦力的作用；而在竖直方向上米袋静止，则米袋受到大小相等的竖直向下的重力及垂直于输送带
4关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
向上的支持力。这三个力都作用在重心上，所以米袋加速过程中受力示意图如图。
9. 在图中画出足球静止时对水平地面压力F的示意图（作用点在O点）。
【答案】如图所示
【解析】选取物体与接触面的中点为压力的作用点，过压力作用点画垂直于斜面、带箭头的线段，符号
为F；如图所示。
10. （ 2023四川内江）如图，用细线把一个小球悬桂起来，将小球拉到位置A，松开手后小球在A、B、C
点之间来回摆动。画出小理在位置A时的受力示意图。
【答案】如图所示.
5关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
的
【解析】小球在A位置时，受到竖直向下 重力和细线对小球的拉力，如图所示.
11. （2023四川自贡）如图所示，物体A静止在斜面上，画出物体A静止时的受力示意图。
【答案】如图所示.
【解析】物体静止在斜面上时，受到到三个力，作用点都在重心，重力G的方向竖直向下，摩擦力f的方
向沿斜面向上，支持力F垂直斜面向上，如图所示.
12. （2023四川遂宁）如图为“探究影响滑动摩擦力大小因素”的实验装置，迅速拉动长木板B。作出
当弹簧测力计示数稳定时，木块A水平方向的受力示意图。
【答案】如下图所示.
【解析】如图，当弹簧测力计示数稳定时，木块与测力计相对静止，木块A受到平衡力的作用，测力计对
木块A水平向左的拉力和木块受到的水平向右的摩擦力是一对平衡力.
13.（ 2023四川达州）如图所示，一小球漂浮在盛水的烧杯中，将烧杯放置在斜面上，各物体均处于静止
状态，请作出小球的受力示意图和烧杯对斜面压力的示意图（小球的重心已标出）。
6关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【答案】如图所示.
【解析】小球静止在水面上，受到的重力和浮力是一对平衡力，平衡力大小相等、方向相反，因为重力方
向竖直向下，所以浮力的方向竖直向上，小球受到的浮力方向竖直向上，作用点在小球重心上；烧杯对
斜面的压力，在物体和斜面的接触面上找中点作为力的作用点，画一垂直斜面向下的线段，标出箭头，
记为F ，如图所示.
压
14. 如图所示，重为G的苹果静止放置在水平桌面上（O点为苹果重心），请画出苹果所受力的示意图。
【答案】如图所示
【解析】静止在桌面上的苹果受到了重力和支持力，且重力和支持力处于平衡力，故过重心O点画一条
竖直向下的线段，并在末端表示向下箭头和G，即为重力，过重心O向上画一条等长的线段，并在末端
标上向上的箭头和F，即为支持力，故如图所示。
15. 如图所示，物块A在水平传送带上，与传送带一起以速度v向右匀速运动，请画出物块A的受力示
意图。
【答案】如图所示。
7关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【解析】物块A在水平传送带上，与传送带一起以速度v向右匀速运动，在水平方向上与传送带之间没
有相对运动或相对运动的趋势，则物块A在水平方向上不受摩擦力的作用；物块A在竖直方向上受重
力和支持力的作用，过物块重心，分别沿竖直向下和竖直向上的方向画一条有向线段，分别用G和F
表示，因为这两个力是一对平衡力，所以作图时两条线段长度相等。如图所示。
16．春节时，小明用细绳将灯笼悬挂在门口，灯笼处于静止状态，细绳与竖直墙面平行且与灯笼的重心
O在同一直线上，请画出灯笼的受力示意图。
【答案】如图所示：
【解析】春节时，小明用细绳将灯笼悬挂在门口，此时灯笼受到竖直向下的重力和竖直向上的拉力的作
用，在这两个力的作用下处于静止状态，说明了这两个力是一对平衡力，大小是相等的，如图所示.
17. 如图所示，物体A与弹簧连接，静止在光滑的斜面上，请画出A的受力示意图。
【答案】如图所示
【解析】光滑的斜面，即不计斜面对物体的摩擦力，木块受到重力、斜面的弹力和弹簧的弹力，重力方向
8关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
竖直向下，斜面弹力与斜面垂直向上，弹簧弹力平行于斜面向上。如图所示。
18. 北京冬奥会滑雪场，索道设施可将物资从山脚运往山顶。如图所示，封闭式轿厢随钢索向右上方做
匀速直线运动，请画出静止在轿厢内的物体 受到所有力的示意图。
【答案】如图所示
【解析】封闭式轿厢随钢索向右上方做匀速直线运动，此时封闭式轿厢处于平衡状态，故厢内的物体处
于平衡状态，在竖直方向上二力平衡，即受到自身重力和轿厢对它的支持力，并且这两个力是平衡力，
故从该物体的重心作竖直向上支持力和竖直乡下的重力，并标好标注，如图。
19.（ 2023安徽）如图，一杯水在斜面上保持静止，O点为其重心，请在图中作出它所受重力的示意图。
【答案】如图所示.
【解析】重力的方向总是竖直向下的，过杯中水的重心O画一条竖直向下的带箭头的线段，符号为G，
即为重力的示意图，如图所示（见答案）.
20. （2023湖南邵阳）请画出图中物体所受支持力的示意图。
9关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【答案】如图所示。
【解析】物体放在水平面上，所受支持力垂直于水平面向上，则过物体的重心沿竖直向上的方向画一条
带箭头的线段，并用符号F表示，如图所示。
21. 西安半坡遗址出土了一种水陶罐一欹（qī）器，图是其示意图。请在图中画出它盛有一定水时所受
重力的示意图（重心在O点）。
【答案】 如图所示。
【解析】作力的示意图需要找出力的三要素，力的大小方向作用点，重力的作用点是作用在物体的重心
处，方向永远竖直向下，所以在重心处竖直向下作一条带箭头的线段即为重力的示意图.
22.如图所示是正在水中上浮的木块，请画出木块在水中所受重力G和浮力F 的受力示意图．
浮
【答案】如图所示：
10关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【解析】因为物体在水中，所以受浮力和重力的关系，浮力方向竖直向上，重力方向竖直向下；又物体上
浮，所以物体受到的浮力大于重力，作用点都画在重心处.
23. 如图所示，木块正在水平地面上向右滑动并压缩弹簧，请在O点画出木块水平方向受力的示意图。
【答案】
【解析】木块正在水平地面上向右滑动，会受到地面水平向左的摩擦力f；同时木块向右压缩弹簧，使弹
簧发生弹性形变，弹簧对木块产生一个水平向左的弹力F 。所以在水平方向，木块同时受到水平向左
弹
的摩擦力和弹力，如图所示。
24. 如图所示，小球悬浮在水中，作出小球受到的重力与浮力的示意图。
【答案】如图所示。
【解析】物体在水中悬浮，浮力等于重力，两个力是一对平衡力，大小相等，方向相反．所以从物体的重
心分别沿竖直方向向上和向下画带箭头的线段，并标上浮力F和重力G。
11关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
25. 如图所示，容器中盛有水，用细线吊着一个实心铁块静止在水中。请在图中画出铁块所受力的示意
图。
【答案】如图所示。
【解析】实心铁块用细线吊着浸没在水中，铁块受到竖直向下的重力G、竖直向上的拉力F和浮力F
浮
的共同作用，作用点在重心。如下图所示。
26．如图所示，轻质杠杆的A点挂一重物G，绳受的拉力为F，O为杠杆的支点。请在杠杆的端点B处画
2
出使杠杆保持静止的最小的力F 的示意图，并作出F 的力臂l。
1 2 2
【答案】如图所示。
【解析】在阻力与阻力臂一定时，由杠杆平衡条件可知，动力臂越大，动力越小，根据图示确定最大动力
臂，然后作出最小的动力；从支点作力的作用线的垂线段，即可作出力的力臂。
由图可知，力F 作用在B点时，以OB为动力臂时L 最大，此时力F 最小。力F 示意图如图所示；
1 1 1 1
过支点作力F 作用线的垂线段，即可做出力臂L，如图所示。
2 2
12关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【点评】本题考查了作最小力示意图及作力臂问题，熟练应用杠杆平衡条件、由图示确定最大力臂是正
确解题的关键。
27．画出如图所示中力F的力臂L和物体A受到重力的示意图。
【答案】如图所示。
【解析】反向延长动力F的作用线，从支点O作F的垂线段，即为F的力臂L。
物体受到的重力竖直向下，从重力的作用点﹣﹣重心竖直向下作有向线段，即可作出重力的示意图。
28. 如图所示，用杠杆将物体A提起，请画出使杠杆平衡最小力F的示意图和物体A所受重力的示意
图。
【答案】如图所示。
【解析】重力的方向是竖直向下的，从物体的重心画一条带箭头的竖直向下的有向线段，用G表示，即
为物体所受重力的示意图；由杠杆平衡条件
13关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
FL=FL
1 1 2 2
可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，动力作用在B点，则
OB为最长的动力臂，因此连接OB，过B点作垂直于OB向上的力，即为最小动力F的示意图，如图所
示。
29. 如图所示，请画出最省力的滑轮组绳子的绕法。
【答案】如图所示。
【解析】根据题滑轮组的工作特点可知，使用滑轮组提升重物时，不计绳重和摩擦，绳端拉力F大小与
绕过动滑轮且施加拉力的绳子股数n的关系为
因此绕过动滑轮且施加拉力的绳子股数n越大，滑轮组越省力，由图示可知，题中绕过动滑轮且施加
拉力的绳子股数最大为n=3，故最省力的滑轮组绳子的绕法如图所示。
30．足球比赛中，运动员罚点球时踢出了一个贴地的地滚球，如图甲所示。若足球重为G，球心为O，图
示为一个足球静止在水平请画出足球静止在水平地面时受力的示意图。
请在图乙中作出此时足球的受力示意图。
14关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【答案】如图所示。
【解析】足球贴着地面滚动时，竖直方向受到竖直向下的重力G和地面对它竖直向上的支持力F支 ，且
这两个力是一对平衡力，所以两力大小相等；水平方向受到地面对它水平向左的摩擦力f，力的作用点
可都标在其重心上。
31（. 2023甘肃兰州） 如图所示的避险车道内铺有厚厚的碎石，失控车辆一旦冲入就会因陡坡、碎石摩
擦而快速停下，这在很大程度上保护了驾乘人员和车辆的安全。正因如此，避险车道被称为高速公路
上的“救命道”。请在简化图中画出失控车辆冲入避险车道减速滑行时的受力示意图。
【答案】
【解析】失控车辆冲入避险车道减速滑行时受到竖直向下 的重力、垂直于斜面向上的支持力、沿斜面向
上的牵引力和沿斜面向下的阻力；四个力的作用点可画在车的重心上，沿四个力的方向分别画一条带
箭头的线段，并分别在线段末尾标上相关字母，如图所示。
15关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
32. 如图所示，某工人站在地面上使用由三个滑轮组成的滑轮组提升重物，请画出最省力的绕绳方法。
【答案】如图所示。
【解析】由于图中只有一个动滑轮，承担物重的绳子段数最多为3段，此时最省力，其绕法。
33.（2023辽宁营口） 如图所示，O点是撬棒的支点，F 是阻力。请在图中画出：
2
（1）作用在A点的最小动力F 及其力臂l；
1 1
（2）阻力F 的力臂l。
2 2
【答案】如图所示。
【解析】（1）（2）O点是撬棒的支点，因此作用在A点的力，力臂最大为OA，最小动力F 垂直于力臂向
1
下；支点到阻力F 的作用线的垂线为力臂l，如图所示。
2 2
16关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
34. （2023山东泰安）如图所示，画出图中力F的力臂并用字母L表示．
【答案】如图所示。
【解析】由图知道O为杠杆的支点，所以过O作F作用线的垂线段，即是力臂L，如图。
点睛：本题考查的是力臂的作法，关键是要作出支点到力所在的直线的垂线段，难度不大．
35. （2023苏州）图中，用直棒提升重物，画出图示位置所用最小力 和阻力 的力臂 。
【答案】如图所示。
【解析】据杠杆的平衡条件，力最小，则力臂最大，连接OB为最大力臂，过B点作垂直于OB向上的力
F 即为最小力；将F 的作用线反向延长，过O点作力F 的作用线的垂直线即为力臂L。
1 2 2 2
36.（ 2023陕西）如图（a），用铁锹铲土时，铁锹可视为杠杆，图（b）是其简化图，O为支点，请在图（b）
中画出作用力F的力臂L。
17关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【答案】
【解析】支点O到力的作用线的距离即为力臂。过O点做力F的作用线的垂线段，即为力臂L。如图所
示。
37. 如图乙所示，杠杆处于水平平衡，支点为O，请画出A点处所受拉力F 及其力臂l；
1 1
【答案】如图所示。
；
【解析】弹簧测力计对杠杆的拉力即为A点处所受拉力F，过支点O作拉力F 作用线的垂直距离即为
1 1
其力臂l，如图所示。
1
38. （ 2023黑龙江哈尔滨）小丽学习了滑轮的知识后，想利用滑轮组设计一个升降装置，自己把物体吊
上楼来，请你画出最省力的绕线方式和物体所受重力的示意图。
18关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【答案】如图所示。
【解析】要使滑轮组最省力，需要承担物重的绳子段数最多，所以绳子要系在动滑轮上面的挂钩上，依
次向外绕线；过物体的重心，作竖直向下的重力G。如图所示。
39（. 2023江苏泰州） 如图所示，工人站在地面上用滑轮组将重物提升到高处，画出滑轮组的绕绳方式。
【答案】如图所示。
【解析】工人站在地面上用滑轮组将重物提起，拉力方向向下，是由两根绳子承担物重的，绳子固定在
定滑轮上。如图所示。
19关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
