专题45 中考电学作图类问题
1. 如图所示是未完成连接的实物电路，请用笔画线代替导线完成该电路连接。要求：两灯并联，开关S
同时控制两灯，电流表测量干路电流，导线不能交叉。
【答案】
【解析】由题可知，两灯并联，则电流的路径有两条；开关控制干路，则开关接在干路上；电流表测量干
路电流，则电流表串联在干路上，实物连接如图所示。
2.设计一个病床呼叫电路。要求：开关S 控制指示灯L 和电铃；开关S 控制指示灯L 和电铃。请在图
1 1 2 2
中连线，形成符合要求的完整电路图。
【答案】如图所示。
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【解析】由题知，S 控制指示灯L，S 控制指示灯L，说明两灯互不影响，即两灯并联，而两个开关都能
1 1 2 2
控制电铃，所以电铃串联在干路上。
3. 如图所示电路中有两个小灯，请在图中〇内，分别填入×及A或V的符号，要求电键闭合时两灯均
能发光，且两电表的示数均不为零。
【答案】如图所示。
或 或
【解析】1、如果两灯串联，则电流从电源正极出发，分别经过开关、已有的灯泡以及另一个灯泡回到电
源负极，因此最上面〇中为灯泡，另外两个〇内为电压表；
2、如果两灯并联，一种情况为电流表测电路中一个小灯的电流，电压表测电源并联电路两端电压；另
一种情况为电流表测干路中的电流，电压表仍然测量并联电路两端电压。
如下图所示
或 或
4．在图所示电路的O里填上适当的电表符号。要求：闭合开关S，各电路元件均能正常工作。
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【答案】如图所示。
【解析】根据电路图可知，上面的电表与R 串联，所以它是电流表，中间电表与灯泡R 并联，因此为电
1 1
压表；下面的电表与R 串联，因此为电流表。
2
5. 在图中，将电源、电流表、电压表三个元件符号正确填进电路的空缺处。要求电键S闭合后；（a）电
流方向如图所示；（b）移动滑动变阻器的滑片P小灯L变亮时，电压表的示数变小。
【答案】如图所示。
【解答】读图可知，左右两个位置分别与灯泡和变阻器串联，所以不可能是电压表，则电压表应在中间
的位置。根据移动滑动变阻器的滑片P，小灯L变亮时，电压表的示数变小，说明电压表测的滑动变阻
器两端的电压，则右侧的位置应该是电源，左侧的位置应该是电流表，且电源的正极朝下。
6. 在图中的○里填上适当的电表符号，并标出电表的正、负接线柱，使之成为正确的电路图。
【答案】如图所示。
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【解答】图中R 与R 并联。解题的关键是明白电压表是并联使用，电流表是串联使用，故与R 串联的
1 2 1
是电流表，与电源并联的是电压表。
7. 请将电源、电流表，电压表三个元件的符号填入下图电路的虚线框内，并将电路补充完整。要求：开
关S闭合后，电流方向如图所示，移动滑动变阻器的滑片P，小灯泡L变亮时，电压表的示数变小。
【答案】如图所示：
【解析】滑动变阻器改变灯泡的亮度，所以滑动变阻器和灯泡、电流表串联；灯泡变亮时其两端电压变
大，而电压表示数变小，说明电压表和滑动变阻器并联，据此填充元件。
要滑动变阻器改变灯泡的亮度，所以电源、滑动变阻器、灯泡和电流表串联；
灯泡变亮时，说明通过灯泡的电流变大，由U=IR可知灯泡两端电压变大，而题中要求电压表示数变小，
说明电压表和滑动变阻器并联；
所以，电源在最左端的虚线框内，且上端为负极，这样可以满足电流方向如图所示；电压表和滑动变阻
器并联，填在中间的虚线框内；电流表和滑动变阻器串联，应填在最右端的虚线框内。
8. 如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：灯L、L 串联，电压表只测量
1 2
L 两端的电压，不考虑电压表量程的选择，导线不交叉。
1
【答案】如图所示。
4关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
的
【解析】由题意知，灯L、L 串联，所以将灯L、L 首尾连接，电压表测灯L 两端 电压,所以电压表与
1 2 1 2 1
L 并联.
1
9. 许多轿车上设有“安全带未系提示系统”，司机坐在座椅上时，压力开关S 闭合，仪表盘上的指示
1
灯L亮起，提示司机系好安全带，系好安全带则开关S 闭合，指示灯L被短路熄灭。请用笔画线代替导
2
线连接符合上述条件的如图模拟电路。（R为保护电阻）
S
1
【答案】如图所示。
R
S
1
S
2
【解析】根据题意，两个开关不是串联，S 和灯泡串联，接入电路。S 和灯泡并联。
1 2
10.请将图中的器材连线完整．要求：两灯串联，电压表只测L 灯两端的电压．
1
5关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
L
2 S
L
1
【答案】如图所示。
L
2 S
L
1
【解析】为了连线清晰，首先把两灯串联，然后和开关、电源连接起来。再把电压表和灯泡并联，注意电
源、电压表正负接线柱。
11.有人发明了“感应照孔门把手”只有在夜间且有人摸门把手时，锁孔旁的灯才亮，从而方使夜间
开锁，它利用感应开关S（有人摸门把手时，S 闭合；无人摸门把手，S 断开）以及光敏开关S（天暗时
1 1 1 2
S 闭合，天亮时S 断开）控制电路，达到目的。请根据上述描述，完成电路连接。
2 2
【答案】如图所示。
【解析】只有夜间且有人摸门把手时，锁孔旁的灯才亮，否则灯不亮，说明感应开关S、光敏开关S 不能
1 2
独立工作、即为串联，共同控制灯，据此进行解答。
由题意可知，感应开关S、光敏开关S 串联共同控制灯。
1 2
6关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
12.如图所示，电源电压为12V，用笔画线代替导线，将图中元件连接成电路，要求：电压表测量灯泡两
端的电压，当滑动变阻器的滑片向左移动时，灯泡变亮。
- +
【答案】如图所示。
- +
【解析】为了连线清晰，首先把灯、滑动变阻器、开关、点烟串联。再把电压表和灯泡并联，注意电源、电
压表正负接线柱。
13. 请根据实物电路，在虚线框内画出对应的电路图。
V
－ 3 15
2
A
R
－ 0.6 3
+ S
－
【答案】如图所示。
R
V
A
【解析】首先要弄清电阻和滑动变阻器及与开关的关系，经过观察分析它们是和电流表是串联的。电压
表与电阻并联，测其两端电压。这样从电源正极开始一次画出开关、电流表、电阻、滑动变阻器、回到电
源负极，用笔画先连接。然后画电压表与电子并联。
7关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
14. 根据电路实物图，画出对应的电路图（电流表位置可以变动，但要符合使用规则）。
【答案】如图所示。
【解析】从电源的正极开始，按照电流的方向，依次串联各元件符号，到电源的负极，最后把电压表并联
在灯泡两端。
15. 某实验小组采用了如图甲所示的电路来测量注射器内导电液体的阻值R ，根据图甲的实物电路，
画出对应的电路图，（必标明R、R、A、A）
x 1 2
【答案】如图所示
【解析】由图甲所示的实物电路知道，R与R 并联，电流表A 测量干路电流，电流表A 测量R 所在支
x 1 2 x
路的电流，故电路图如上图所示。
16. 请根据如图所示的实物图，画出对应的电路图。
8关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【答案】如图所示。
【解析】由实物图可知，两灯泡并联，开关S控制整个电路，电流表A 测干路上的电流，A 测L 支路电流，
2 1 2
根据实物图完成电路图即可。
电流从正极出发，通过开关S和电流表A 后开始分支，一支经灯泡L，另一支经灯泡L、电流表A，然
2 1 2 1
后两支汇合回到电源负极。如图所示：
【点评】本题考查根据实物图画电路图，关键是知道电路中各个用电器的连接情况，画电路图是初中物
理的重点也是难点。
17.根据图1所示的实物连接图，在图2的框中画出电路图．
【答案】如图所示。
【解析】根据实物图画电路图时，先分析电路，看干路和支路各
有什么元件，然后根据电路图的要求画出电路图．
9关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
从电源正极开始依次串联灯泡L、开关、灯泡L 以及电流表，回到电源负极，电压表与灯泡L 和电流表
2 1 1
的两端。
18. 小林同学在家庭电路中安装一只螺丝口灯泡和一个三孔插座，要求开关只控制灯泡，部分导线已
连接，如图所示，请你只添加三根导线帮小林完成安装。
【答案】火线进开关，再接入灯泡的顶端金属点；零线直接进入灯泡的螺旋套；上孔接地线；左孔接零线；
右孔接火线。如图所示：
【解析】 家庭电路中用电器之间是并联的、插座之间是并联的、用电器和插座之间是并联的、开关和
开关控制的用电器之间是串联。
电灯的连接方法：火线首先过开关，然后进入灯泡顶端的金属块，零线直接进入螺旋套。
三孔插座的接法：上孔接地线；左孔接零线；右孔接火线，带保险盒的插座，将保险盒接在火线上。
掌握家庭电路灯泡、开关、两孔插座、三孔插座、保险丝的接法，注重将物理知识联系生活实际。

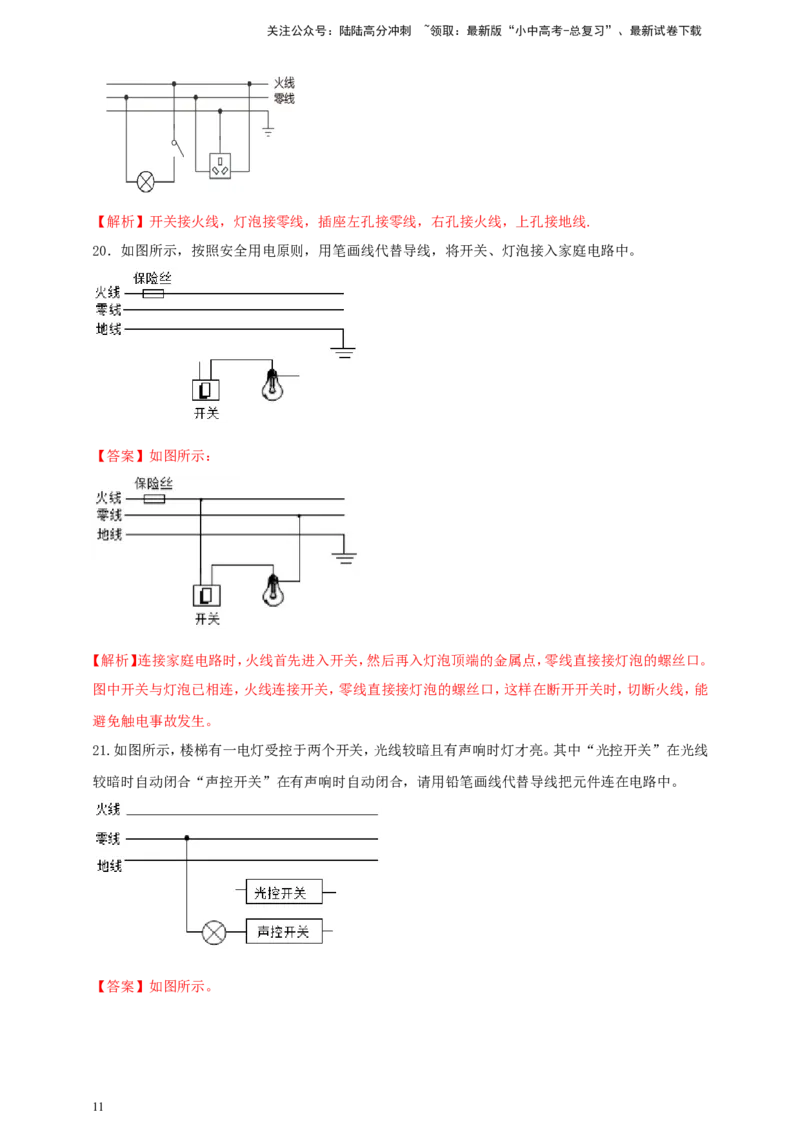

19.如图丙所示，请用笔画线代替导线，正确连接家庭电路。（ ）
【答案】如图所示
10关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【解析】开关接火线，灯泡接零线，插座左孔接零线，右孔接火线，上孔接地线.
20．如图所示，按照安全用电原则，用笔画线代替导线，将开关、灯泡接入家庭电路中。
【答案】如图所示：
【解析】连接家庭电路时，火线首先进入开关，然后再入灯泡顶端的金属点，零线直接接灯泡的螺丝口。
图中开关与灯泡已相连，火线连接开关，零线直接接灯泡的螺丝口，这样在断开开关时，切断火线，能
避免触电事故发生。
21.如图所示，楼梯有一电灯受控于两个开关，光线较暗且有声响时灯才亮。其中“光控开关”在光线
较暗时自动闭合“声控开关”在有声响时自动闭合，请用铅笔画线代替导线把元件连在电路中。
【答案】如图所示。
11关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【解析】由分析知：“光控开关”在光线较暗时闭合，“声控开关”在有声响时闭合，光线较暗且有声
响时灯才亮，则灯泡与两个开关串联，且为了保证安全，开关应接在火线上。

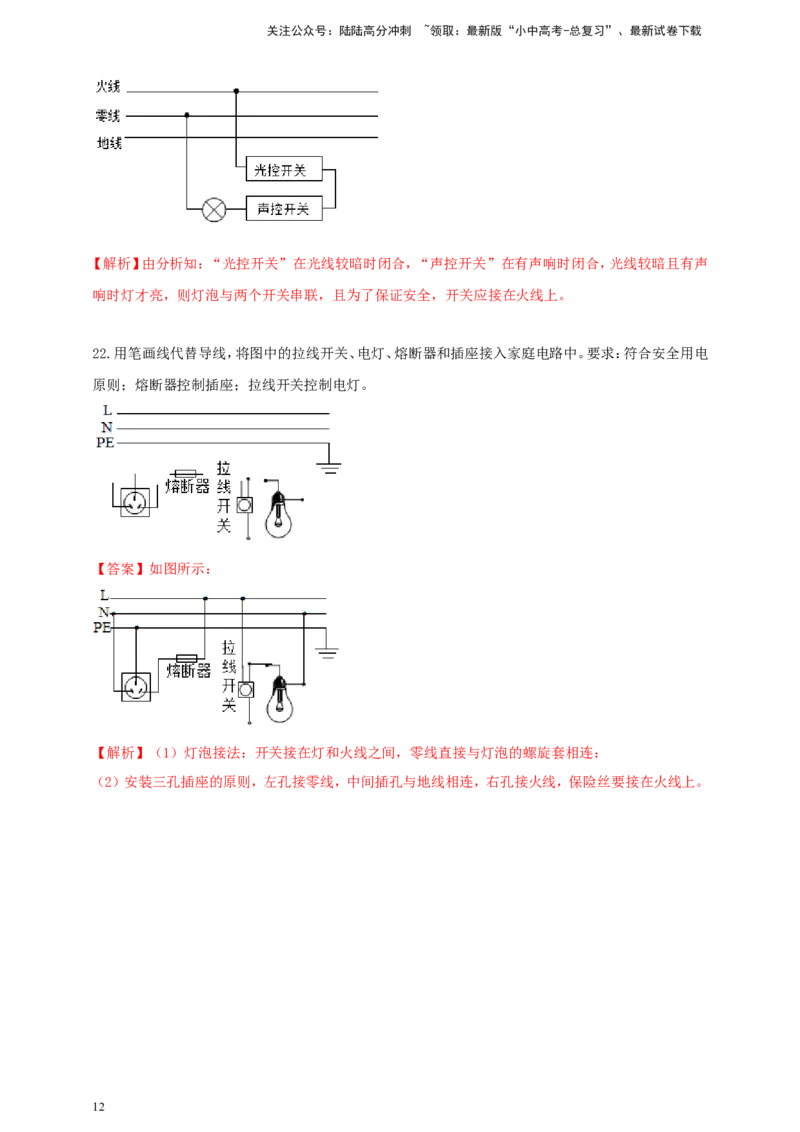

22.用笔画线代替导线，将图中的拉线开关、电灯、熔断器和插座接入家庭电路中。要求：符合安全用电
原则；熔断器控制插座；拉线开关控制电灯。
【答案】如图所示：
【解析】（1）灯泡接法：开关接在灯和火线之间，零线直接与灯泡的螺旋套相连：
（2）安装三孔插座的原则，左孔接零线，中间插孔与地线相连，右孔接火线，保险丝要接在火线上。
