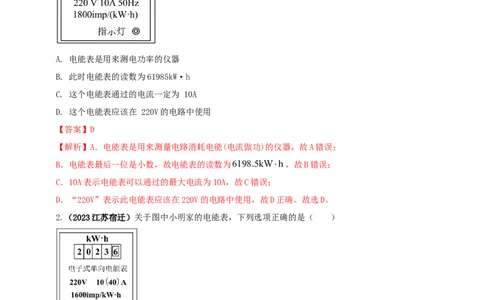

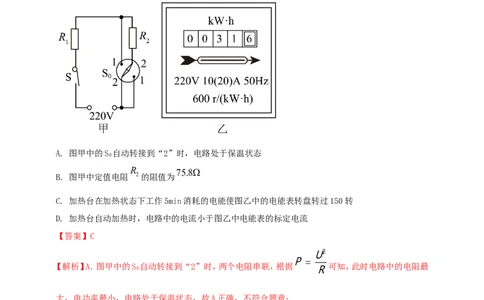

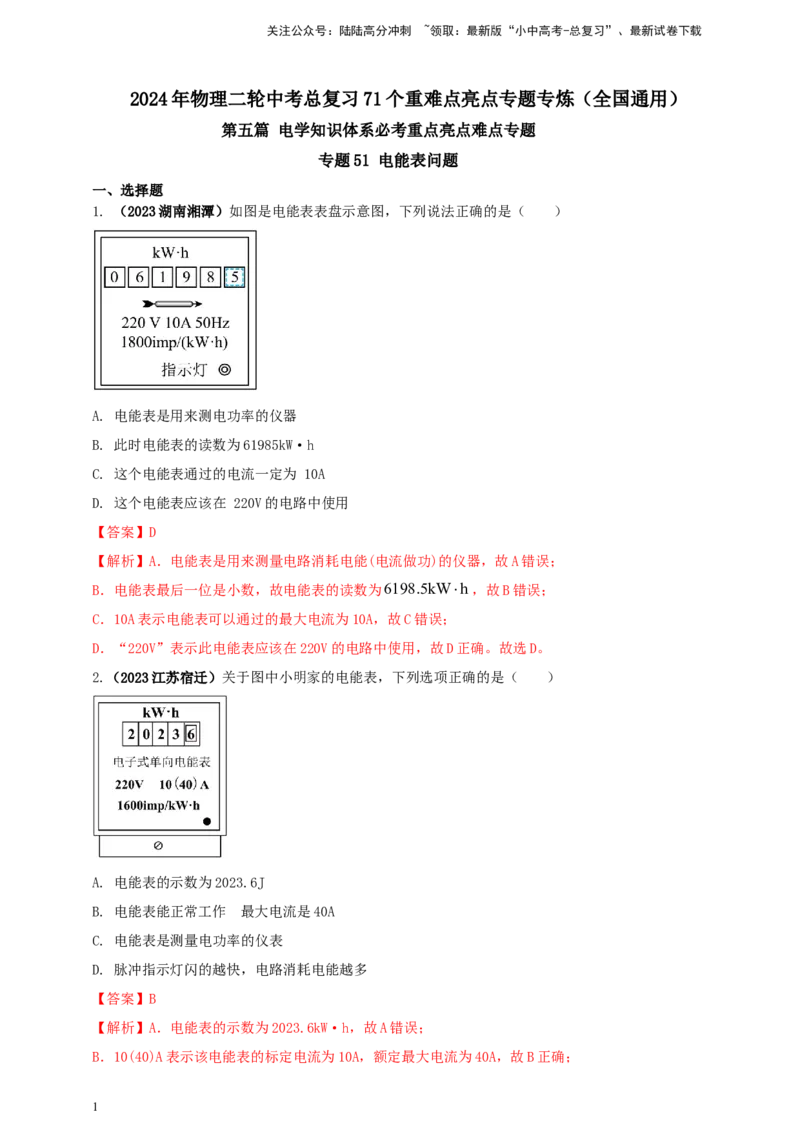

关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 2024年物理二轮中考总复习71个重难点亮点专题专炼（全国通用） 第五篇 电学知识体系必考重点亮点难点专题 专题51 电能表问题 一、选择题 1. （2023湖南湘潭）如图是电能表表盘示意图，下列说法正确的是（ ） A. 电能表是用来测电功率的仪器 B. 此时电能表的读数为61985kW·h C. 这个电能表通过的电流一定为 10A D. 这个电能表应该在 220V的电路中使用 【答案】D 【解析】A．电能表是用来测量电路消耗电能(电流做功)的仪器，故A错误； B．电能表最后一位是小数，故电能表的读数为6198.5kWh，故B错误； C．10A表示电能表可以通过的最大电流为10A，故C错误； D．“220V”表示此电能表应该在220V的电路中使用，故D正确。故选D。 2.（2023江苏宿迁）关于图中小明家的电能表，下列选项正确的是（ ） A. 电能表的示数为2023.6J B. 电能表能正常工作 的最大电流是40A C. 电能表是测量电功率的仪表 D. 脉冲指示灯闪的越快，电路消耗电能越多 【答案】B 【解析】A．电能表的示数为2023.6kW·h，故A错误； B．10(40)A表示该电能表的标定电流为10A，额定最大电流为40A，故B正确； 1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 C．电能表是测量用电器消耗电能的仪表，故C错误； D．脉冲指示灯闪的越快，表示电路消耗电能越快，即接在这个电能表的用电器电功率越大。故D错误。 故选B。 3. （2023四川广元）图甲是一个食品自动加热台的简化电路图，此加热台单独与图乙所示的电能表相 连接。闭合图甲中的开关S，加热台开始正常工作，当台内食品温度降到30℃时，温度控制开关S 自动 0 转接，使电路处于加热状态；当台内食品温度升高到60℃时，S 自动转接到保温状态。已知定值电阻 0 R 24.2 1 ，保温功率为484W。下列说法中不正确的是（ ） A. 图甲中的S 自动转接到“2”时，电路处于保温状态 0 R 75.8 B. 图甲中定值电阻 2的阻值为 C. 加热台在加热状态下工作5min消耗的电能使图乙中的电能表转盘转过150转 D. 加热台自动加热时，电路中的电流小于图乙中电能表的标定电流 【答案】C U2 P  【解析】A．图甲中的S 自动转接到“2”时，两个电阻串联，根据 可知，此时电路中的电阻最 0 R 大，电功率最小，电路处于保温状态，故A正确，不符合题意； B．加热台保温时，两个电阻串联，总电阻为 U2 220V2 R = =100Ω P 484W 保温 图甲中定值电阻R 的阻值为 2 R=R-R=100Ω-24.2Ω=75.8Ω 2 1 故B正确，不符合题意； 2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 U2 P  C．当开关转到“1”时，只有电阻R 接入电路，据 可知，此时电路中 电阻最小，电功率最大， 1 R 的 电路处于加热状态，此时加热功率为 U2 220V2 P   =2000W=2kW 加热 R 24.2Ω 1 工作5min消耗的电能为 5 1 W  P t 2kW h  kWh 加热 60 6 图乙中的电能表转过的转数为 1 n kWh600r/(kWh)100r 6 故C错误，符合题意； D．加热台加热时的电流为 P 2000W I  加热  9.09A U 220V 小于图乙中电能表的标定电流10A，故D正确，不符合题意。 故选C。 4.某家庭电路的部分情况如图所示，下列说法正确的是（ ） A．进户线分为火线和地线 B.零线在入户之前已经和大地相连 C．电能表的标定电流为20A D．电能表与空气开关是并联 【答案】B 【解析】A．进户线分为火线和零线，故A错误； B.零线在入户之前已经和大地相连，故B正确； C.电能表的标定电流为10A，额定最大电流为20A，故C错误； D.如果站在地上的人不小心接触了火线，电流经过人体流入大地，漏电保护器会迅速切断电流，对人 身起到保护作用，电能表与空气开关是串联.故D 错误． 3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 5. 小明家半年前新装了一只电能表，现在表盘的示数如图，下列说法正确的是（ ） A. 该电能表的标定电流为20A B. 该电能表应接在50Hz的直流电路中使用 C. 小明家每消耗1度电，铝盘转动3000转 D. 小明家半年内的用电量是6335kW·h 【答案】C 【解析】A．由电能表的表盘可知， 该电能表的标定电流为10A，最大工作电流为20A，故A错误； B．由表盘上的“50Hz ”可知，该电能表应接在50Hz交流电路中使用，故B错误； C．由表盘上的“3000r/kWh”可知，小明家每消耗1度电，铝盘转动3000转，故C正确； D．小明家半年内的用电量是633.5kWh，故D错误。故选C。 6. 小王随父母去自贡江姐故里进行红色研学之旅。需要提前给移动充电宝进行充电，充电宝容量为 60000mA·h，充电电压为5V，充电时剩余电量为0，于是她关闭家中其它用电器，并观察到家里电能表 如图所示，要给充电宝充满电，电能表的转盘将转过（ ） A. 120r B. 200r C. 300r D. 1000r 【答案】C 【解析】给充电宝充满电消耗的电能 W＝UIt＝5V×60000×10−3A×3600s＝1080000J＝0.3 kW•h 1000r/（kW•h）表示电路中用电器每消耗1kW•h电能，电能表的转盘转过1000转，则消耗0.3kW•h电能， 电能表转盘的实际转数 n＝0.3kW•h×1000r/（kW•h）＝300r 故C符合题意，ABD不符合题意。故选C。 4关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 7.小明家上次查看电能表示数为 本次查看时电能表读数如图所示，则下列说法正确 的（ ） A. 电能表是测量电功率的仪表 B. 这个电能表的额定功率为2200W C. 他家在这段时间内消耗 的电能为903kW•h D. 若只让一个标有“220V 1000W”电热水器正常工作10min，则该表圆盘转了600转 【答案】D 【解析】A．电能表是测量用电器消耗电能的仪表，不是测量电功率的，故A错误； B．电路允许接的用电器的最大功率 P =UI =220V×10A=2200W 最大 最大 这个功率不是电能表的额定功率，故B错误； C．他家在这段时间内消耗的电能 W=8633.5kW•h-8543.2kW•h=90.3kW•h 故C错误； D．3600r/（kW•h）表示电路中每消耗1kW•h的电能，电能表的转盘转过3600r，只让一个标有“220V 1000W”的电热水器正常工作10min，其消耗的电能为 10 1 W  Pt 1kW h  kWh 60 6 则电能表的圆盘转过的圈数 1 N  kWh3600r/(kWh)600r 6 故D正确。故选D。 二、填空题 1. （2023四川达州）小明家的电能表面板如图所示，图中电能表的示数为_____kW·h，他家同时使用 的用电器总功率不能超过_____W，家里新添置一台空调并接入该电能表中，让其单独工作5min，电能 表的指示灯闪烁了320次，则该空调的实际电功率为_____W。 5关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 【答案】 219.6 2200 1200 【解析】电能表最后一位读成小数，图中电能表的示数为219.6 kW·h。 由图知，电能表的额定电压为220V，允许通过的最大电流为10A，由P=UI可知，他家同时使用的用电器 总功率不能超过P UI 220V10A2200W 空调单独工作5min消耗的电能为 320 W  kW·h 0.1kW·h 0.13.6106J3.6105J 3200 空调的实际电功率为 W 3.6105J P   1200W 实 t 560s 2. 如图是小鹏家的电能表，他家同时工作用电器的总功率不能超过______W。电能表的转盘转得越快， 说明电路总功率越_____。将电热水器单独接入电路，正常工作3min，电能表的转盘转150转，电热水 器的功率为_____W。 【答案】 4400 大 2000 【解析】由电能表参数可知，允许通过的最大电流是20A，则同时工作用电器的最大总功率为 P =UI =220V×20A＝4400W 大 大 电能表是测量电路中某段时间内用电器消耗电能的仪器，单位时间内转盘转的越快，说明用电器消耗 电能越快，则电路总功率越大。 电热水器消耗的电能 150r W＝ ＝0.1kWh 1500r/kWh 6关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 电热水器电功率 W 0.1kWh P＝ ＝ ＝2kW＝2000W t 3 h 60 3. 如图所示是小飞家的电能表，他家同时使用的用电器总功率不能超过______W。他让一个电暖气 单独接入电路，使用高温挡工作2min，电能表转盘刚好转了100转，电暖气高温挡的实际功率为 ______W。电暖气换用低温挡加热时，电能表的转盘转速会变______（填“快”或“慢”）。 【答案】 8800 1500 慢 【解析】电能表的工作电压是220V，允许通过的最大电流为40A，则他家同时使用的用电器最大总功率 P=UI=220V×40A=8800W 电能表的转盘转100r，则用电器消耗的电能 100 W  kWh 2000 =0.05kW·h 电暖气高温挡的实际功率 W 0.05kWh P  t 2 h =1.5kW=1500W 60 电暖气换用低温挡加热时，电功率减小，电能表的转盘转速会变慢。 4. 小明观察到家里的电能表如图所示。他只将一个电热水器接入家庭电路正常工作，观察到电能表 指示灯闪烁80次用时48秒，则这段时间内，电热水器消耗的电能为______J，电热水器电阻丝阻值为 ____Ω；该热水器连续工作30min，电能表示数将变为______kW·h。 7关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 【答案】 9.6×104 24.2 5219.1 【解析】48秒内电热水器消耗的电能为 80imp W  3.6106J 9.6104J 3000imp/kW·h U2 P 由式子 R 和W=Pt可得电热水器电阻丝阻值为 U2t 220V220V48s R   24.2Ω W 9.6104J 热水器的电功率 W 9.6104J P   2000W t 48s 该热水器连续工作30min消耗的电能 W＝Pt＝2kW×0.5h＝1kW·h 电能表示数将变为 5218.1kW·h+1kW·h＝5219.1kW·h 5. （2023四川南充）小林家的电能表如图所示，此时电能表的读数为_______kW·h，他关闭了中的其 它用电器，现用一台标有“220V，2000W”的电热水壶烧水，正常工作5min，则电能表的转盘转了_____ 转。 【答案】 4353.6 500 【解析】电能表读数时，最后一位是小数位，读数为4353.6kW·h。 电热水壶烧水，正常工作5min消耗的电能 5 1 W  Pt 2kW h  kWh 60 6 电能表的转盘转了 1 kWh3000r/(kWh)500r 6 6. 如图所示：电能表示数为_______kWh。某兴趣小组利用该电能表和秒表检测一只标识为“220V 8关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 10W”节能灯的实际功率。关闭其他用电器，将该节能灯接入家庭电路，分别设计出两种测量方案： 方案一：测量出1min时间内电能表转盘转过的圈数n； 方案二：测量出电能表转盘转过1圈所用时间t； 比较两种方案，最可行的是___________。 【答案】 2022.8 方案二 【解析】（1）由图可知，电能表的示数为2022.8kWh。 W （2）方案一中，由P  可知，节能灯1min消耗的电能 t 1 1 W  Pt 10W1min=0.01kW h= kWh 1 60 6000 3000r/kWh表示每消耗1kWh的电能，电能表的转盘转3000转，则1min时间内电能表转盘转过 的圈数 1 n kWh3000r/kWh 0.5r 6000 由此可知，因节能灯功率较小，节能灯工作1min电能表转动不到一圈，不易测量，故方案一不可行。方 W 案二中，由P  可知，电能表转盘转过1圈所用时间 t 1 1 kWh kWh W ' 3000 3000 1 t   = = h=120s P 10W 0.01kW 30 时间比较容易测量，故方案二可行。 7. （2023四川遂宁）小李从小养成了节约能源的良好习惯，经常观察家里面的电能表，提醒父母家里 用电情况。上月末他家电能表示数为1959.6kW•h，本月末示数如图所示，则本月他家用电 ______kW•h；他家里有一台“220V 1100W”的电饭锅，该电饭锅正常工作时的电阻为 ______Ω；某次 小李让该电饭锅单独正常工作6分钟，电能表转盘转动了 ______转。 9关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 【答案】 60 44 275 【解析】如图所示，本月电能表的示数为2019.6kW•h，则本月他家用电度数为 W 2019.6kWh1959.6kWh 60kWh 由题可知，电饭锅正常工作时的电阻为 U2 220V2 R 额  44Ω P 1100W 额 该电饭锅单独正常工作6分钟需要消耗的电能为 6 W  Pt 1.1kW h=0.11kWh 60 如图可知，每消耗1kW·h电能，该电能表转盘转动2500转，则该电饭锅单独正常工作6分钟，电能表 转盘转动的转数为 0.11kWh2500r/kWh 275r 8. 小丽仔观察了自己家的电能表，参数如图所示。她让家中某个用电器单独工作3min，发现电能表的 转盘转过90转，则此用电器消耗的电能是_______kW∙h，此用电器的电功率是________W。 【答案】 0.025 500 【解析】电能表的转盘转过90转，则此用电器消耗的电能 90r W  =0.025kWgh 3600r/kWgh 此用电器消耗的电能为0.025kW∙h。 此用电器 的电功率 10关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 W 0.025kWgh P  = =0.5kW=500W t 3 h 60 此用电器的电功率是500W。 三、综合应用题 1. （2023辽宁锦州）小明家一款新型电烤箱铭牌上的部分参数如图甲所示，其简化电路如图乙所示， R、R 均为电热丝（阻值不随温度变化）。求： 1 2 （1）该电烤箱在额定保温功率下工作时的电流？ （2）电热丝R 的阻值？ 2 （3）傍晚用电高峰期，小明想测量电烤箱在工作时的实际电压，于是他断开了家中其他用电器，仅让电 烤箱在加热状态下工作，1min内如图丙所示的电能表转盘转了50r．则电烤箱两端的实际电压是多少？ 【答案】（1）0.5A；（2）44Ω；（3）200V 【解析】（1）该电烤箱在额定保温功率下工作时的电流 P 110W I  保温  0.5A 保温 U 220V U2 P  （2）当S闭合，S 接右边接线柱b时，R 单独工作，电路中电阻最大，电源电压一定，由 可知， 1 1 R 此时电功率最小，电路处于保温挡位；当S闭合，S 接a时，电阻R 和R 并联，电路中电阻最小，电源电 1 1 2 U2 P  压一定，由 可知电功率最大，处于加热档，此时R 的电功率 R 1 P=P =110W 1 保温 R 的电功率 2 P  P P 1210W110W1100W 2 加热 保温 电热丝R 的阻值 2 11关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 U2 (220V)2 R   44Ω 2 P 1100W 2 （3）S闭合、S 接左边接线柱a时，电阻R 和R 并联，处于加热挡位，P =1210W，总电阻 2 1 2 加热 U2 (220V)2 R   40Ω 并 P 1210W 加热 电能表转盘转了50r，电烤箱消耗的电能 n 50r 1 W    kWh N 3000r/(kWh) 60 电烤箱的实际功率 1 kWh W 60 P   1kW 1000W 实 t 1 h 60 电路的实际电压 U  P R  1000W40Ω 200V 实 实 并 答：（1）该电烤箱在额定保温功率下工作时的电流为0.5A； （2）电热丝R 的阻值为44Ω； 2 （3）电烤箱两端的实际电压是220V。 2. 如图甲乙所示是某调温型电烤箱和简化电路图，它的工作电压为220V，R 和R 均为电烤箱中的加 1 2 热元件，R 的阻值为70Ω。当只闭合S 时为低温挡，低温挡电烤箱的电功率为440W。 2 1 (1)低温挡工作时，电路中的电流是多少？ (2)发热电阻R 的阻值是多少？ 1 (3)高温挡时应该闭合的开关是______，高温挡的电功率是多少？ (4)小余发现傍晚用电高峰时，电烤箱内比平时温度低，他猜想是用电高峰时电压偏低所致，于是他想 用电能表和秒表测量家庭电路的实际电压。傍晚用电高峰时，他关闭家里所有用电器，只让电烤箱以 高温挡工作，发现在30s内电能表的转盘转了25转，电能表的铭牌如图丙所示，则用电高峰时家庭电 路的实际电压为多少？（不考虑电阻值随温度的变化） 12关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 【答案】 (1)2A (2)40Ω (3)S、S 1210W (4)200V 1 2 【解析】(1)只闭合S 时为低温挡，电功率为440W，由P=UI可得电路中的电流 1 P 440W I  低  =2A U 220V U I  (2)只闭合S 时，R 与R 串联，电烤箱处于低温挡，由 R 可得，电路的总电阻 1 1 2 U 220V R  =110 I 2A 所以，电阻R 的阻值 1 R  RR 11070  40 1 2 U2 (3)闭合开关S 1 、S 2 ，只有电阻R 1 的简单电路，电路的总电阻较小，由P= R 可知电路的功率较大，处于 高温档。高温挡的电功率 U2 220V2 P   1210W 高 R 40Ω 1 (4)电能表的表盘转25转，电流通过电烤箱做的电功 25r 1 W  = kWh 3000r/(kWh) 120 电烤箱的实际电功率为 1 kWh W 120 P  =1kW=1000W t 30 h 3600 实际电压为 U PR  1000W40Ω 200V 1 3. （2023内蒙古通辽）小华家有一个标有“220V 2200W”的即热式水龙头，在使用时发现不能满足家 人对冬夏两季水温的需求，于是他增加了两个相同的发热电阻R和两个指示灯（指示灯电阻不计），设 R S 计了如图甲所示的电路进行改进，其中 0为改进前水龙头的发热电阻，开关 1可以同时与a、b相连 或只与c相连，使其具有两档工作状态（忽略发热电阻阻值的变化）。 13关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 R （1）请求出 0的阻值； （2）改进前，小华关闭家中其他电器，只让该水龙头工作，发下家中电能表（如图乙所示）1min转20r， 请求出此时该水龙头的实际功率； （3）改进后，水龙头正常工作时两档电功率之比为4∶1，请求出正常工作时高温档的电功率。 【答案】（1）22Ω；（2）2000W ；（3）4400W 【解析】 U2 P  （1）根据 可得，R 的阻值为 R 0 U2 (220V)2 R   22Ω 0 P 2200W 额 （2）根据图乙可知，当电能表转600r时，消耗的电能为1kWh，当转20r时，消耗的电能为 20r 1 W  1kWh  kWh 600r 30 则此时该水龙头的实际功率为 1 kWh W 30 P   2kW 2000W 实 t 1 h 60 （3）由电路图可知，将开关S与a、b相连时，电阻R与R 并联，电阻较小，根据 0 U2 P UI  R 可知，此时电路的总功率最大，水龙头处于高温状态，由电路图可知，将开关S与c相连时，R与R 串联， 0 总电阻较大，总功率较小，水龙头处于低温状态，因为水龙头分别处于高温挡与低温挡时，两档电功率 之比为4∶1，则有 14关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 U2 P  PP  2200W 高 R 0 R U2 U2 P   低 RR R22 0 由于水龙头分别处于高温挡与低温挡时，两档电功率之比为4:1，可得 4U2 U2  2200W R22 R 解得 R22Ω 则高温挡时的电功率为 U2 (220V)2 P  PP  2200W  2200W 4400W 高 R 0 R 22Ω R 答：（1） 0的阻值为 22Ω ； （2）该水龙头的实际功率为2000W ； （3）正常工作时高温档的电功率为4400W。 4. 随着国家经济的发展，人民生活水平不断提高，越来越多的电器设备进入老百姓家中，极大地方便 了人们的日常生活。次仁同学发现家中电饭煲的铭牌信息模糊不清，如图（甲）所示，简化电路图如图 （乙）所示，当饭做好后电饭煲自动进入保温状态，他想利用在学校学到的物理知识对电饭煲进行研究 (1)根据电路图分析，开关断开时，电饭煲处于_______（选填“保温”或“加热”）状态； (2)求电饭煲保温时的电功率； (3)电饭煲接通电源即开始加热，10min后进入保温状态。图（丙）为次仁家的电能表，那么电能表转动 100转所提供的电能可以让电饭煲正常工作多长时间? 15关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 【答案】(1)保温 (2)80W (3)681.8s U2 P  【解析】(1)由图乙知，当开关断开时，电阻R ，R 串联，电阻中总电阻最大，由 知，此时电饭 1 2 R 煲处于保温状态。 R R R (2)当开关闭合时， 2被短路，电路中只有 1接入电路，此时电饭煲处于加热状态，则 1的阻值为 U2 220V2 R   55Ω 1 P 880W 加 处于加热状态时，电路中的总电阻为 R  R R 550Ω55Ω605Ω 总 1 2 则电饭煲的保温功率为 U2 220V2 P   80W 保 R 605Ω 总 (3)电能表转动100转时，用电器所消耗的电能为 n 100 1 1 W  kWh  kWh  kWh  3.6106J 6105J N 600 6 6 W 由P  可得这些电能可以让电饭煲正常工作时间 t W 6105J t   681.8s P 880W 5.（2023甘肃威武） 如图甲所示为小艺同学家的电中药壶，有“猛火”和“文火”两个挡位，工作电 路简化为图乙所示，其中S'为挡位开关，R、R 为发热电阻（假定工作时电阻不变），A、B为阻值可忽略 1 2 不计的指示灯。当电中药壶处于猛火挡时，红灯亮；处于文火挡时，绿灯亮。已知电中药壶额定电压为 220V，猛火挡的额定功率为2420W，R 的阻值为180Ω。 2 （1）判断A灯是______（选填“红灯”或“绿灯”），你的判断依据是什么？ （2）求电中药壶“文火”挡的额定功率？ 16关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 （3）某天用电高峰时，小艺用电中药壶帮奶奶熬药，为了计算家里电路的实际电压，她关了家里其它用 电器，只将电中药壶调到猛火挡上，电中药壶工作1min，电能表（如图丙所示）的电能表表盘转了100 转，由此她计算出家庭电路的实际电压是多少？ 【答案】 （1）红灯 见解析 （2） 242W （3） 200V 【解析】（1）由电路图知，当开关S闭合，S'打至触点N时，电路为R 和指示灯A的串联电路，此时电路 1 U2 P  中阻值较小，由 可知，此时电路功率较大，则电中药壶处于猛火挡，此时红灯亮，故A灯是红 R 灯。 U2 P  （2）由题意可知，猛火挡的额定功率为2420W，由 可得，电阻R 的阻值为 R 1 U2 220V2 R   20 1 P 2420W 猛火 当开关S闭合，S'打至触点M时，电路为两电阻和指示灯B的串联，此时电路中阻值较大，功率较小，电 中药壶处于文火挡，故电中药壶文火挡的额定功率为 U2 220V2 P   242W 文火 R 20180 总 （3）由电能表表盘上的信息可知，电中药壶消耗的电能为 1kWh 1 W  100r  kWh 1.2105J 3000r 30 故电中药壶的实际功率为 W 1.2105J P   2000W t 60s U2 P  由 可得，电中药壶的实际电压为 R U  PR  2000W20Ω 200V 6. 如图甲所示，是某种具有高、低温两挡的电烘箱内部的简化电路图，它的加热电阻是R 和R，额定 1 2 电压是220V，R 的电阻为180Ω，当闭合S、断开S 时,为低温挡，电烘箱低温挡的额定功率为220W。求： 2 1 2 （1）低温挡正常工作时，电路中的电流； （2）加热电阻R 的阻值； 1 （3）有一次，晶晶同学发现，电烘箱内温度比正常工作时低，她猜想可能是因为其工作时实际电压偏低 17关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 所致。于是，她关闭家里所有用电器，只让电烘箱以高温挡工作，发现在1分钟内电能表的转盘转了10 转。电能表的铭牌如图乙所示，请通过计算判断，晶晶同学的猜想是否正确。（不考虑电阻值随温度的 变化） 【答案】（1）1A；（2）40Ω；（3）晶晶同学的猜想是正确的，计算过程见解析。 【解析】（1）当闭合S、断开S 时,为低温挡，此时R、R 串联，电烘箱低温挡的额定功率为220W，根据 1 2 1 2 P=UI可知，低温挡正常工作时，电路中的电流为 P 220W I  低  1A U 220V （2）当闭合S、断开S 时，为低温挡，此时R、R 串联，电路中电流为1A，则电路中的总电阻为 1 2 1 2 U 220V R   220 总 I 1A 由题意可知，R 的电阻为180Ω，根据串联电路电阻规律可知，电阻R 的阻值为 2 1 R=R -R=220Ω-180Ω=40Ω 1 总 2 （3）由电路图可知，当S、S 都闭合时，R 被短路，电路是关于R 的简单电路，此时电阻较小，为高温挡。 1 2 2 1 只让电烘箱以高温挡工作，在1分钟内电能表的转盘转了10转，消耗的电能为 n 10r 1 W    kWh N 600r（/ kWh） 60 高温挡工作时的实际功率为 1 kWh W 60 P   1kW 1000W 实 t 1 h 60 实际电压为 U  P R  1000W40 200V 实 实 1 由于220V<220V，所以晶晶同学 的猜想是正确的。 18关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 19
