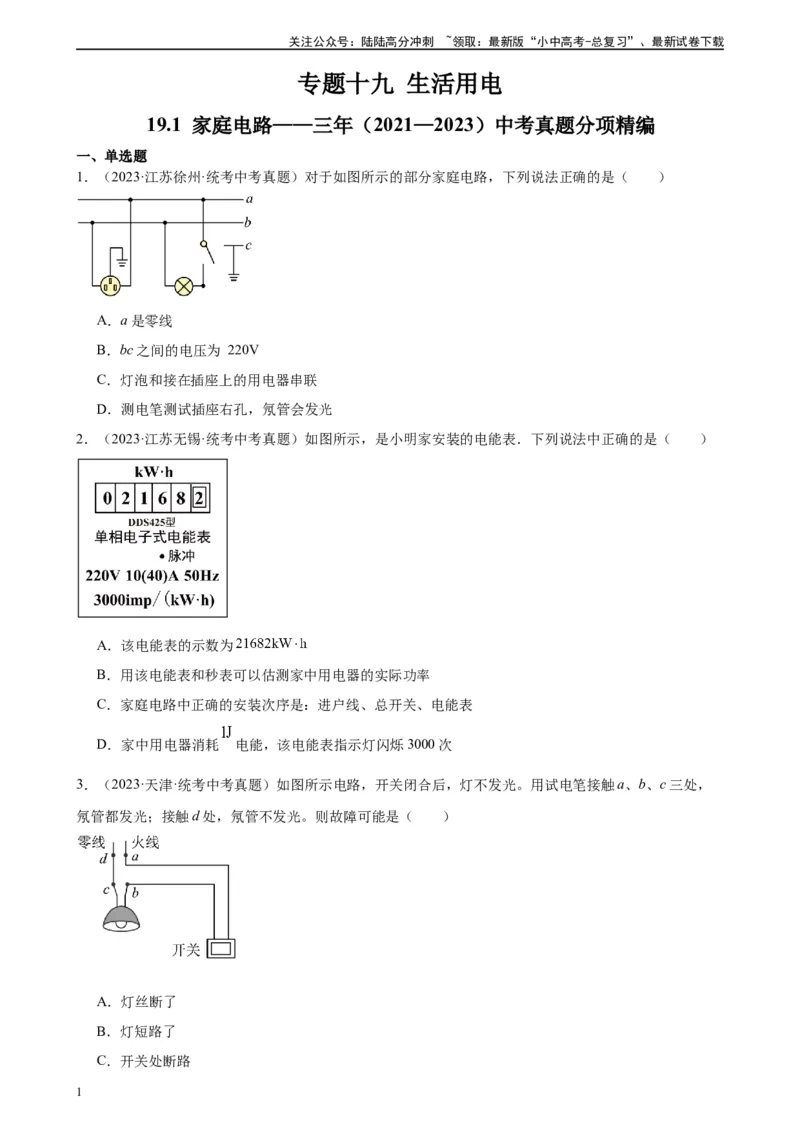

专题十九 生活用电
19.1 家庭电路——三年（2021—2023）中考真题分项精编
一、单选题
1．（2023·江苏徐州·统考中考真题）对于如图所示的部分家庭电路，下列说法正确的是（ ）
A．a是零线
B．bc之间的电压为 220V
C．灯泡和接在插座上的用电器串联
D．测电笔测试插座右孔，氖管会发光
2．（2023·江苏无锡·统考中考真题）如图所示，是小明家安装的电能表．下列说法中正确的是（ ）
A．该电能表的示数为
B．用该电能表和秒表可以估测家中用电器的实际功率
C．家庭电路中正确的安装次序是：进户线、总开关、电能表
D．家中用电器消耗 电能，该电能表指示灯闪烁3000次
3．（2023·天津·统考中考真题）如图所示电路，开关闭合后，灯不发光。用试电笔接触a、b、c三处，
氖管都发光；接触d处，氖管不发光。则故障可能是（ ）
A．灯丝断了
B．灯短路了
C．开关处断路
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

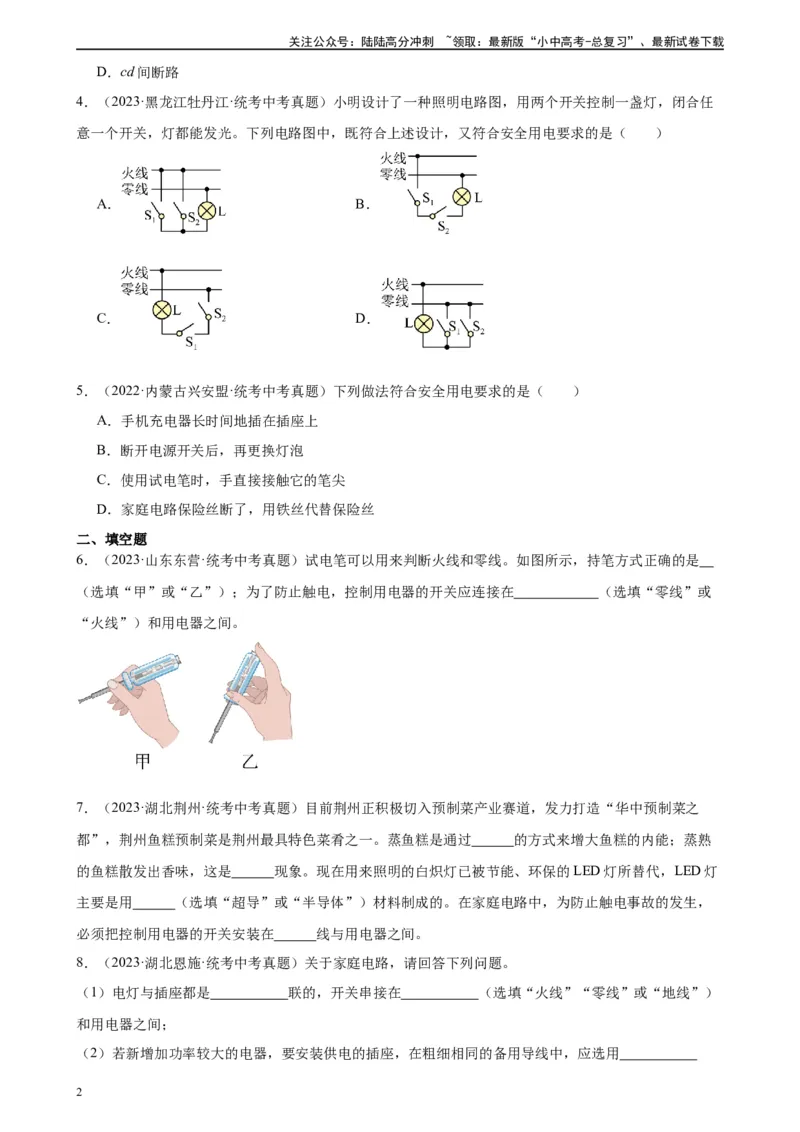

D．cd间断路
4．（2023·黑龙江牡丹江·统考中考真题）小明设计了一种照明电路图，用两个开关控制一盏灯，闭合任
意一个开关，灯都能发光。下列电路图中，既符合上述设计，又符合安全用电要求的是（ ）
A． B．
C． D．
5．（2022·内蒙古兴安盟·统考中考真题）下列做法符合安全用电要求的是（ ）
A．手机充电器长时间地插在插座上
B．断开电源开关后，再更换灯泡
C．使用试电笔时，手直接接触它的笔尖
D．家庭电路保险丝断了，用铁丝代替保险丝
二、填空题
6．（2023·山东东营·统考中考真题）试电笔可以用来判断火线和零线。如图所示，持笔方式正确的是
（选填“甲”或“乙”）；为了防止触电，控制用电器的开关应连接在 （选填“零线”或
“火线”）和用电器之间。
7．（2023·湖北荆州·统考中考真题）目前荆州正积极切入预制菜产业赛道，发力打造“华中预制菜之
都”，荆州鱼糕预制菜是荆州最具特色菜肴之一。蒸鱼糕是通过 的方式来增大鱼糕的内能；蒸熟
的鱼糕散发出香味，这是 现象。现在用来照明的白炽灯已被节能、环保的LED灯所替代，LED灯
主要是用 （选填“超导”或“半导体”）材料制成的。在家庭电路中，为防止触电事故的发生，
必须把控制用电器的开关安装在 线与用电器之间。
8．（2023·湖北恩施·统考中考真题）关于家庭电路，请回答下列问题。
（1）电灯与插座都是 联的，开关串接在 （选填“火线”“零线”或“地线”）
和用电器之间；

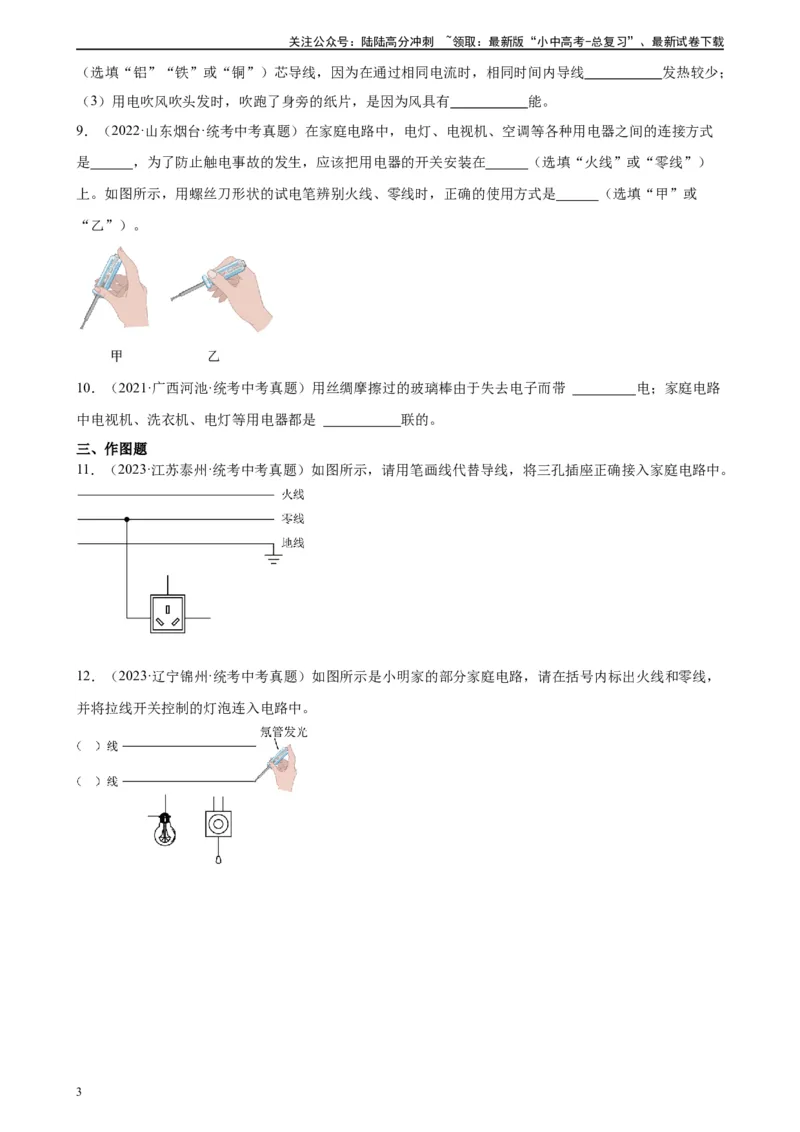

（2）若新增加功率较大的电器，要安装供电的插座，在粗细相同的备用导线中，应选用
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（选填“铝”“铁”或“铜”）芯导线，因为在通过相同电流时，相同时间内导线 发热较少；
（3）用电吹风吹头发时，吹跑了身旁的纸片，是因为风具有 能。
9．（2022·山东烟台·统考中考真题）在家庭电路中，电灯、电视机、空调等各种用电器之间的连接方式
是 ，为了防止触电事故的发生，应该把用电器的开关安装在 （选填“火线”或“零线”）
上。如图所示，用螺丝刀形状的试电笔辨别火线、零线时，正确的使用方式是 （选填“甲”或
“乙”）。
10．（2021·广西河池·统考中考真题）用丝绸摩擦过的玻璃棒由于失去电子而带 电；家庭电路
中电视机、洗衣机、电灯等用电器都是 联的。
三、作图题
11．（2023·江苏泰州·统考中考真题）如图所示，请用笔画线代替导线，将三孔插座正确接入家庭电路中。
12．（2023·辽宁锦州·统考中考真题）如图所示是小明家的部分家庭电路，请在括号内标出火线和零线，
并将拉线开关控制的灯泡连入电路中。
