专题十九 生活用电
19.2 家庭电路中电流过大的原因——三年（2021—2023）中考真题分项
精编
一、单选题
1．（2023·山东潍坊·统考中考真题）图示为某家庭电路实物布线图，该电路各处连接均正确。下列关于
该电路的说法正确的是（ ）
A．a线是火线，b线是零线 B．保险盒中的保险丝为铜导线
C．按钮开关串联在电灯和零线之间 D．三孔插座中最上方插孔可以不接地
【答案】A
【详解】A．为了安全起见，保险丝应该串联在火线上。且用电器的开关应该接在火线上，所以和开关相
连的那根线是火线，即a 线是火线，b 线是零线，故A正确；
B．保险丝是用电阻率大、熔点低的铅锑合金制成的。当用细铜丝代替后，细铜丝的熔点很高，温度即使
升高到一定程度，它也不会自动熔断起不到保护电路的作用，故B错误；
C．在家庭电路中，控制电灯的开关应该接在火线和灯泡之间。只有开关接在火线与电灯之间，当开关断
开时，电路中不但没有电流通过，而且电灯与火线断开连接，防止人触及灯泡与火线构成通路，发生触
电事故，故C错误；
D．三孔插座的接法是左零右火上接地，故三孔插座中上边的那个孔接地线，若不接地，在接入用电器外
壳带电时可能导致触电。故D错误。
故选A。

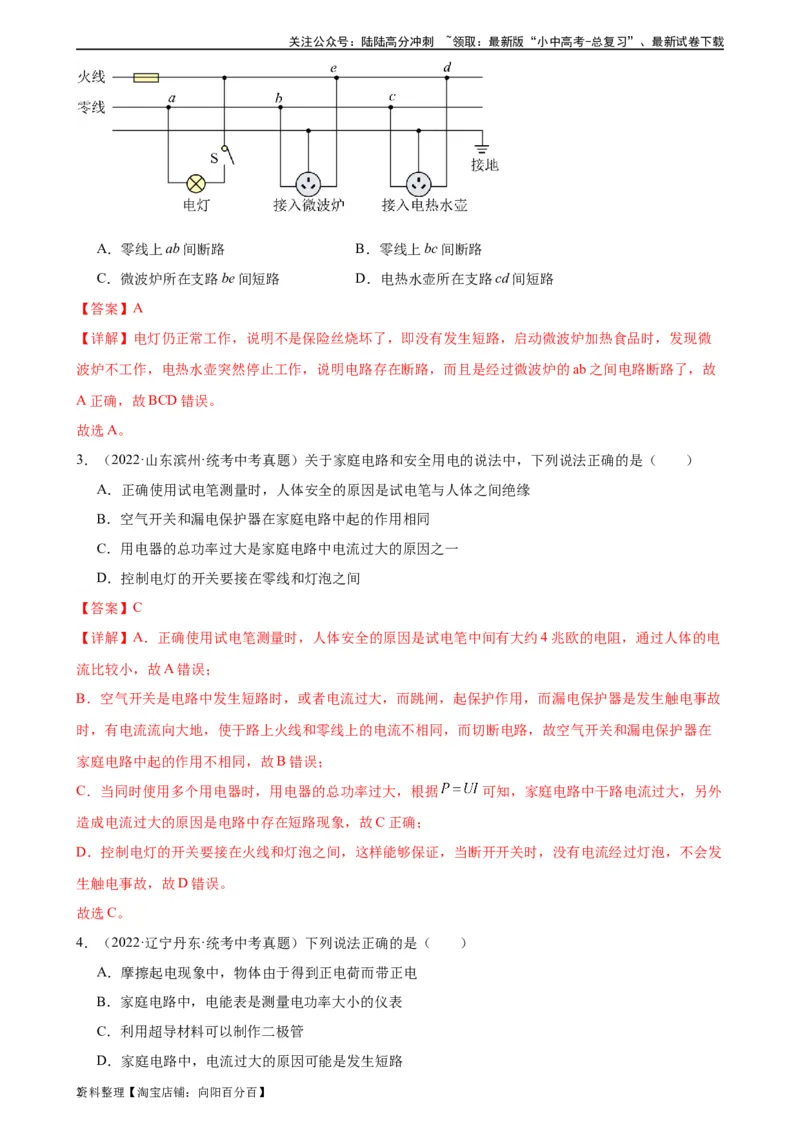

2．（2023·湖北武汉·统考中考真题）小强同学放学回家后，打开电灯，接入电热水壶，两者均正常工作，
接着启动微波炉加热食品时，发现微波炉不工作，电热水壶突然停止工作，但是电灯仍然正常发光，如
图所示。他对故障作了下列四种判断，其中正确的是（ ）
资1 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．零线上ab间断路 B．零线上bc间断路
C．微波炉所在支路be间短路 D．电热水壶所在支路cd间短路
【答案】A
【详解】电灯仍正常工作，说明不是保险丝烧坏了，即没有发生短路，启动微波炉加热食品时，发现微
波炉不工作，电热水壶突然停止工作，说明电路存在断路，而且是经过微波炉的ab之间电路断路了，故
A正确，故BCD错误。
故选A。
3．（2022·山东滨州·统考中考真题）关于家庭电路和安全用电的说法中，下列说法正确的是（ ）
A．正确使用试电笔测量时，人体安全的原因是试电笔与人体之间绝缘
B．空气开关和漏电保护器在家庭电路中起的作用相同
C．用电器的总功率过大是家庭电路中电流过大的原因之一
D．控制电灯的开关要接在零线和灯泡之间
【答案】C
【详解】A．正确使用试电笔测量时，人体安全的原因是试电笔中间有大约4兆欧的电阻，通过人体的电
流比较小，故A错误；
B．空气开关是电路中发生短路时，或者电流过大，而跳闸，起保护作用，而漏电保护器是发生触电事故
时，有电流流向大地，使干路上火线和零线上的电流不相同，而切断电路，故空气开关和漏电保护器在
家庭电路中起的作用不相同，故B错误；
C．当同时使用多个用电器时，用电器的总功率过大，根据 可知，家庭电路中干路电流过大，另外
造成电流过大的原因是电路中存在短路现象，故C正确；
D．控制电灯的开关要接在火线和灯泡之间，这样能够保证，当断开开关时，没有电流经过灯泡，不会发
生触电事故，故D错误。
故选C。
4．（2022·辽宁丹东·统考中考真题）下列说法正确的是（ ）
A．摩擦起电现象中，物体由于得到正电荷而带正电
B．家庭电路中，电能表是测量电功率大小的仪表
C．利用超导材料可以制作二极管
D．家庭电路中，电流过大的原因可能是发生短路
资2 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【答案】D
【详解】A．摩擦起电的实质是电子的转移，得到电子带负电，失去电子带正电，故A错误；
B．家庭电路中的电能表是测量电流做功多少的仪表，不能直接测量电功率，故B错误；
C．半导体的导电性能受到温度、光照、杂质等外界因素的影响，因此利用半导体材料可以制作二极管、
三极管等，故C错误；
D．家庭电路中电流过大的原因有短路和用电器总功率过大，因此电流过大的原因可能是发生了短路，故
D正确。
故选D。

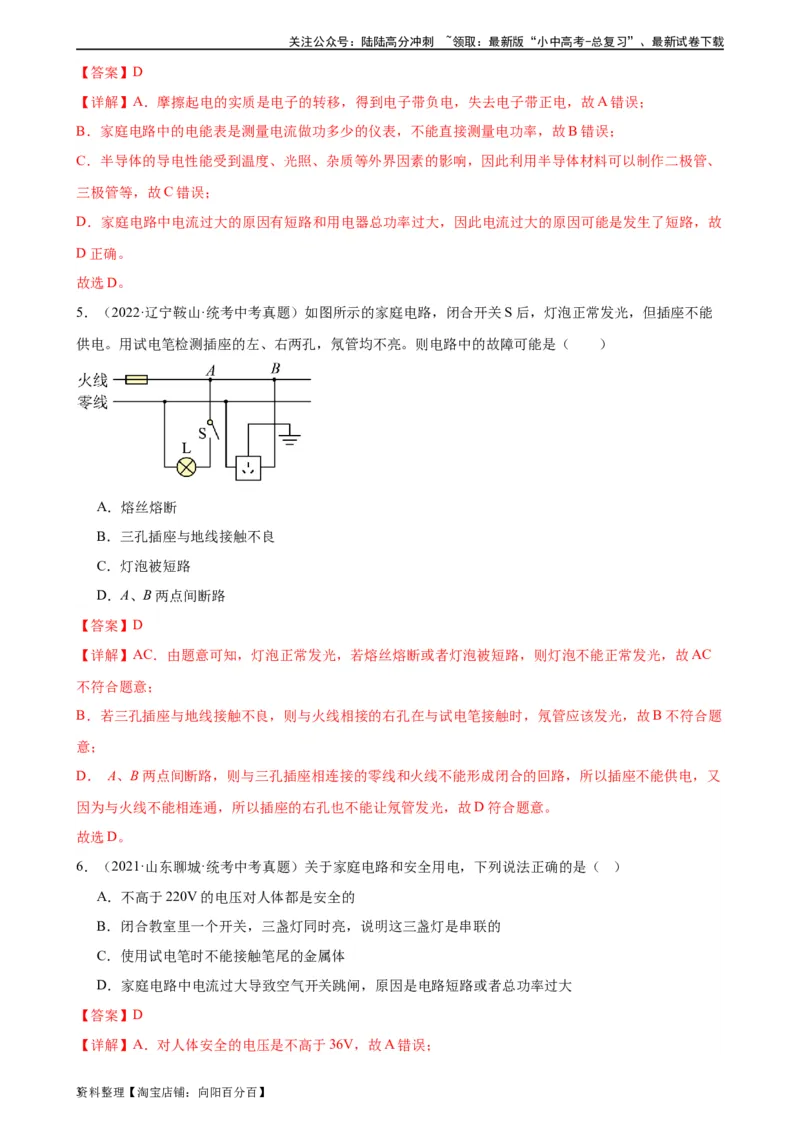

5．（2022·辽宁鞍山·统考中考真题）如图所示的家庭电路，闭合开关S后，灯泡正常发光，但插座不能
供电。用试电笔检测插座的左、右两孔，氖管均不亮。则电路中的故障可能是（ ）
A．熔丝熔断
B．三孔插座与地线接触不良
C．灯泡被短路
D．A、B两点间断路
【答案】D
【详解】AC．由题意可知，灯泡正常发光，若熔丝熔断或者灯泡被短路，则灯泡不能正常发光，故AC
不符合题意；
B．若三孔插座与地线接触不良，则与火线相接的右孔在与试电笔接触时，氖管应该发光，故B不符合题
意；
D． A、B两点间断路，则与三孔插座相连接的零线和火线不能形成闭合的回路，所以插座不能供电，又
因为与火线不能相连通，所以插座的右孔也不能让氖管发光，故D符合题意。
故选D。
6．（2021·山东聊城·统考中考真题）关于家庭电路和安全用电，下列说法正确的是（ ）
A．不高于220V的电压对人体都是安全的
B．闭合教室里一个开关，三盏灯同时亮，说明这三盏灯是串联的
C．使用试电笔时不能接触笔尾的金属体
D．家庭电路中电流过大导致空气开关跳闸，原因是电路短路或者总功率过大
【答案】D
【详解】A．对人体安全的电压是不高于36V，故A错误；
资3 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
B．教室中的灯工作时互不影响，是并联连接，闭合开关，灯同时亮，是因为开关接在干路上，可同时控
制所有的灯，故B错误；
C．使用试电笔时，不能接触笔尖金属体，但手要与笔尾金属体接触，才能构成回路，接触火线时，氖管
才能发光，故C错误；
D．家庭电路中空气开关跳闸是电路中的电流过大引起的，而造成电流过大的原因有：一是电路短路，因
为电路电压一定，短路时，电路中的电阻几乎为0，则电流非常大；二是总功率过大，据P=UI知，电路
电压一定时，电路的总功率越大，电路中的总电流也越大。故D正确。
故选D。
二、填空题

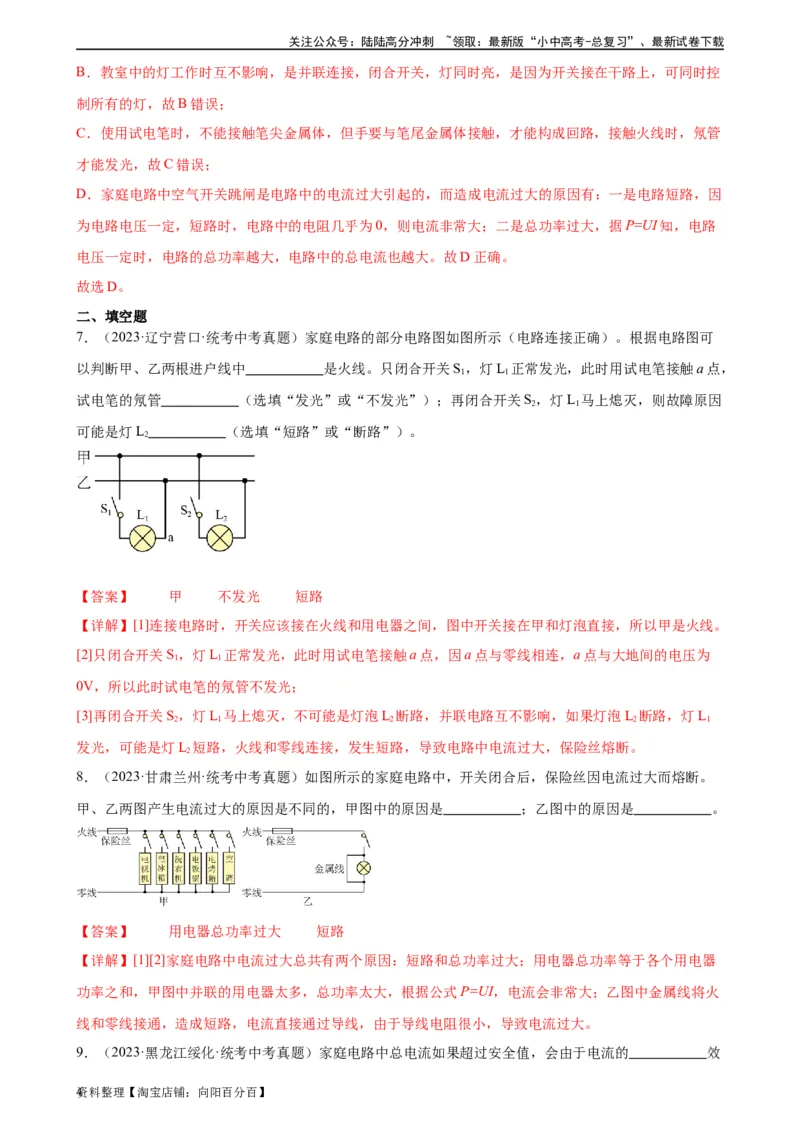

7．（2023·辽宁营口·统考中考真题）家庭电路的部分电路图如图所示（电路连接正确）。根据电路图可
以判断甲、乙两根进户线中 是火线。只闭合开关S，灯L 正常发光，此时用试电笔接触a点，
1 1
试电笔的氖管 （选填“发光”或“不发光”）；再闭合开关S，灯L 马上熄灭，则故障原因
2 1
可能是灯L （选填“短路”或“断路”）。
2
【答案】 甲 不发光 短路
【详解】[1]连接电路时，开关应该接在火线和用电器之间，图中开关接在甲和灯泡直接，所以甲是火线。
[2]只闭合开关S，灯L 正常发光，此时用试电笔接触a点，因a点与零线相连，a点与大地间的电压为
1 1
0V，所以此时试电笔的氖管不发光；
[3]再闭合开关S，灯L 马上熄灭，不可能是灯泡L 断路，并联电路互不影响，如果灯泡L 断路，灯L
2 1 2 2 1
发光，可能是灯L 短路，火线和零线连接，发生短路，导致电路中电流过大，保险丝熔断。
2
8．（2023·甘肃兰州·统考中考真题）如图所示的家庭电路中，开关闭合后，保险丝因电流过大而熔断。
甲、乙两图产生电流过大的原因是不同的，甲图中的原因是 ；乙图中的原因是 。
【答案】 用电器总功率过大 短路
【详解】[1][2]家庭电路中电流过大总共有两个原因：短路和总功率过大；用电器总功率等于各个用电器
功率之和，甲图中并联的用电器太多，总功率太大，根据公式P=UI，电流会非常大；乙图中金属线将火
线和零线接通，造成短路，电流直接通过导线，由于导线电阻很小，导致电流过大。

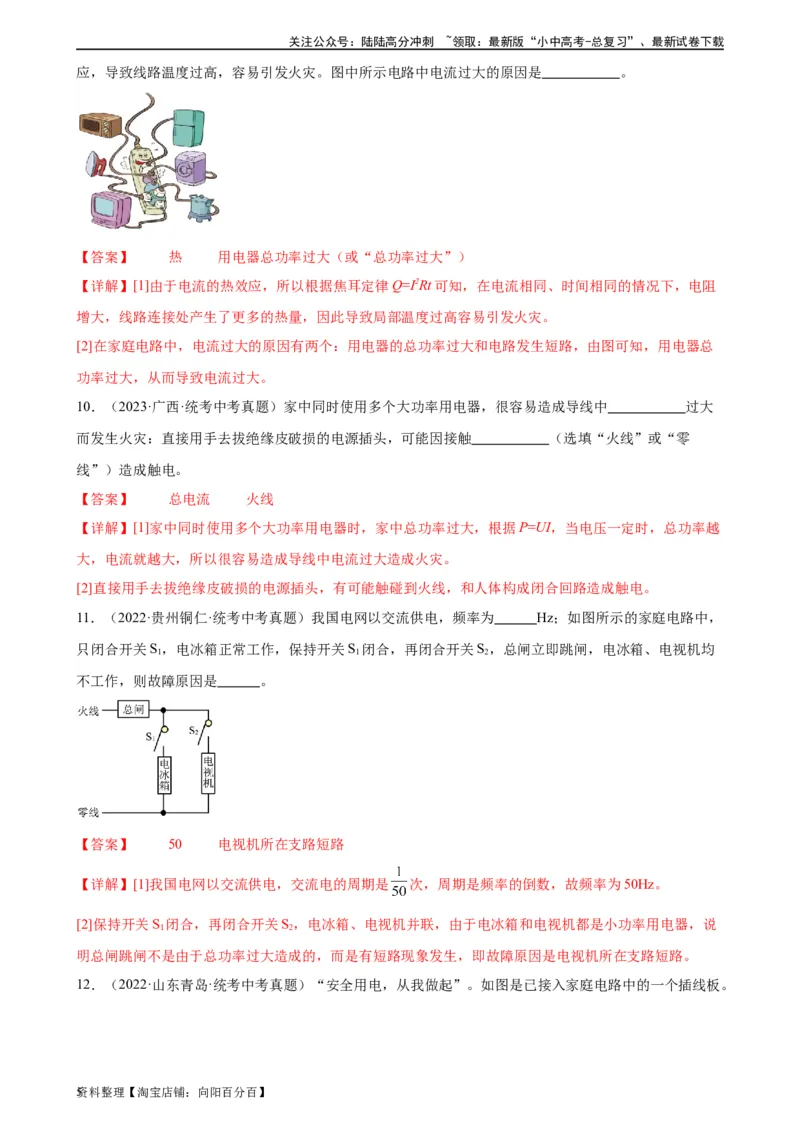

9．（2023·黑龙江绥化·统考中考真题）家庭电路中总电流如果超过安全值，会由于电流的 效
资4 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
应，导致线路温度过高，容易引发火灾。图中所示电路中电流过大的原因是 。
【答案】 热 用电器总功率过大（或“总功率过大”）
【详解】[1]由于电流的热效应，所以根据焦耳定律Q=I2Rt可知，在电流相同、时间相同的情况下，电阻
增大，线路连接处产生了更多的热量，因此导致局部温度过高容易引发火灾。
[2]在家庭电路中，电流过大的原因有两个：用电器的总功率过大和电路发生短路，由图可知，用电器总
功率过大，从而导致电流过大。
10．（2023·广西·统考中考真题）家中同时使用多个大功率用电器，很容易造成导线中 过大
而发生火灾：直接用手去拔绝缘皮破损的电源插头，可能因接触 （选填“火线”或“零
线”）造成触电。
【答案】 总电流 火线
【详解】[1]家中同时使用多个大功率用电器时，家中总功率过大，根据P=UI，当电压一定时，总功率越
大，电流就越大，所以很容易造成导线中电流过大造成火灾。
[2]直接用手去拔绝缘皮破损的电源插头，有可能触碰到火线，和人体构成闭合回路造成触电。
11．（2022·贵州铜仁·统考中考真题）我国电网以交流供电，频率为 Hz；如图所示的家庭电路中，
只闭合开关S，电冰箱正常工作，保持开关S 闭合，再闭合开关S，总闸立即跳闸，电冰箱、电视机均
1 1 2
不工作，则故障原因是 。
【答案】 50 电视机所在支路短路
【详解】[1]我国电网以交流供电，交流电的周期是 次，周期是频率的倒数，故频率为50Hz。
[2]保持开关S 闭合，再闭合开关S，电冰箱、电视机并联，由于电冰箱和电视机都是小功率用电器，说
1 2
明总闸跳闸不是由于总功率过大造成的，而是有短路现象发生，即故障原因是电视机所在支路短路。

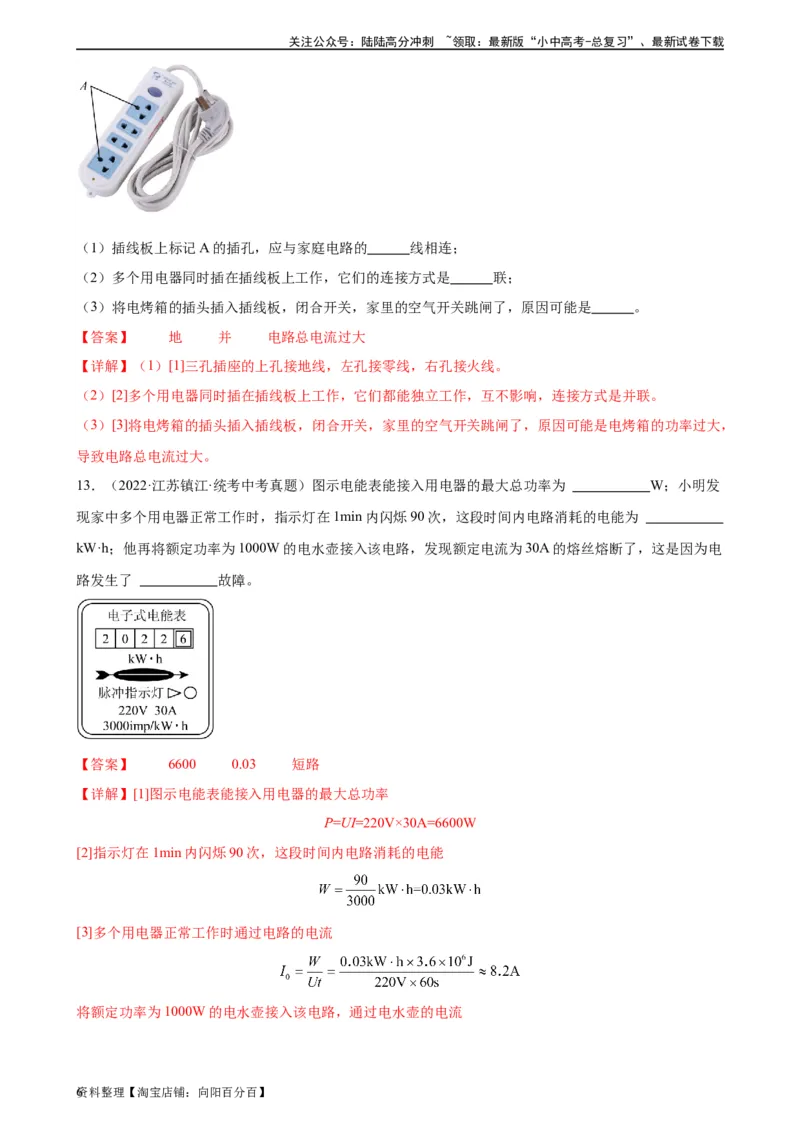

12．（2022·山东青岛·统考中考真题）“安全用电，从我做起”。如图是已接入家庭电路中的一个插线板。
资5 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（1）插线板上标记A的插孔，应与家庭电路的 线相连；
（2）多个用电器同时插在插线板上工作，它们的连接方式是 联；
（3）将电烤箱的插头插入插线板，闭合开关，家里的空气开关跳闸了，原因可能是 。
【答案】 地 并 电路总电流过大
【详解】（1）[1]三孔插座的上孔接地线，左孔接零线，右孔接火线。
（2）[2]多个用电器同时插在插线板上工作，它们都能独立工作，互不影响，连接方式是并联。
（3）[3]将电烤箱的插头插入插线板，闭合开关，家里的空气开关跳闸了，原因可能是电烤箱的功率过大，
导致电路总电流过大。
13．（2022·江苏镇江·统考中考真题）图示电能表能接入用电器的最大总功率为 W；小明发
现家中多个用电器正常工作时，指示灯在1min内闪烁90次，这段时间内电路消耗的电能为
kW·h；他再将额定功率为1000W的电水壶接入该电路，发现额定电流为30A的熔丝熔断了，这是因为电
路发生了 故障。
【答案】 6600 0.03 短路
【详解】[1]图示电能表能接入用电器的最大总功率
P=UI=220V×30A=6600W
[2]指示灯在1min内闪烁90次，这段时间内电路消耗的电能
[3]多个用电器正常工作时通过电路的电流
将额定功率为1000W的电水壶接入该电路，通过电水壶的电流
资6 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
此时通过电路的总电流
I =I+I′=8.2A+4.5A=12.7A＜30A
总 0
但是额定电流为30A的熔丝熔断了，说明电路发生短路。
三、简答题
14．（2023·内蒙古包头·统考中考真题）微波炉是生活中常用的用电器，电功率大、热效率高、清洁卫生、
使用方便。商场中，一位顾客和售货员在微波炉的使用上出现了不同意见。售货员说，微波炉很省电，
用它加热食品花不了多少电费；顾客说，微波炉很费电，他家的微波炉常常“烧保险”。请你从物理学
角度分析并加以说明。
（1）顾客所说“烧保险”的原因。
（2）售货员所说“花不了多少电费”的理由。
（3）如何更安全地使用微波炉，请谈谈你的看法。
【答案】（1）见解析；（2）见解析；（3）见解析
【详解】答：（1）微波炉电功率大，使用时电流大，若达到或超过保险丝的熔断电流，就会出现“烧保
险”现象。
（2）微波炉热效率高，食品获取相同的热量，消耗的电能少，可以节约电能，所花的电费少。
（3）使用微波炉时，同时使用的用电器不能太多，避免总功率过大。
15．（2023·山西·统考中考真题）如图是某地消防部门公布的2022年各场所火灾数据统计图，其中住宅
火灾占比达43%，不正确的家庭用电是形成住宅火灾的主要原因。在“安全用电”主题班会上，小梦和
小兰针对家庭电路火灾原因发表了不同见解。请你任选一个同学的观点，用所学物理知识解释家庭电路
引发电线火灾的原因：
（一）选择小梦的观点。
（二）选择小兰的观点。
【答案】见解析
【详解】（一）小梦的观点：电路发生短路时，电路中的电阻很小，而家庭电路两端的电压保持不变，
根据欧姆定律 可知，通过电线的电流很大；在电线电阻和通电时间一定时，又根据焦耳定律
资7 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
可得，电流通过电线产生热量很多，使电线的温度急剧升高，容易引发电线火灾。
（二）小兰的观点：用电器总功率过大时，而家庭电路两端的电压保持不变，根据 可知，通过电
线的电流很大；在电线的电阻和通电时间一定时，又根据耳定律 可得，电流通过电线产生热量很
多，使电线的温度急剧升高，容易引发电线火灾。
