专题 19.2 家庭电路中电流过大的原因
知识点一：家庭电路中电流过大的原因
1.家用电器的总功率过大；
2.短路。
知识点二：保险丝的作用
当通过保险丝的电流超过保险丝的额定电流时，保险丝熔断，从而切断电路，对电路有保护作用。
本节需要知道以下两点
1.家庭电路电流过大的原因有发生短路；用电器总功率过大．
2.家庭电路保险丝烧断的原因是发生短路;用电器功率过大；选择了额定电流过小的保险丝。
知识点一：家庭电路中电流过大的原因
【例题1】（2019河北）家用电灯的开关要接到 （选填“零线”或“火线”）和灯泡之间。造成家庭
电路中电流过大的原因是 （只填写一种即可）。【例题2】（2020哈尔滨模拟）保险丝在城乡家庭电路中仍然较为常用，以下关于保险丝的说法中正确的
是（ ）
A．只要电路里装了保险丝，就能起到保险作用
B．选用额定电流越小的保险丝就越安全
C．只有用适当的保险丝，才能既不妨碍供电，又能起到保险作用
D．保险丝熔断时可用同样粗细的铜丝代替
1.家庭电路保险丝烧断的原因是发生_______;用电器功率过大；选择了________过小的保险丝。
2．在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中空气开关跳闸的是（
）
（1）电路中增加大功率的用电器；（2）插座中的两个线头相碰；
（3）开关中的两个线头相碰； （4）户外输电线绝缘皮破损。
A．（1）和（2） B．（2）和（3） C．（1）和（3） D．（2）和（4）
3.家庭电路巾，空气开关发生跳闸的原园是（ ）
A．电流过大 B．电流过小 C．电压过高 D．电压过低一、选择题
1.（2019海南模拟题）下列关于生活用电的说法中错误的是（ ）
A．使用测电笔时，人体要接触笔尾金属体，但绝不能接触笔尖金属体
B．控制用电器的开关要连接在火线和用电器之间

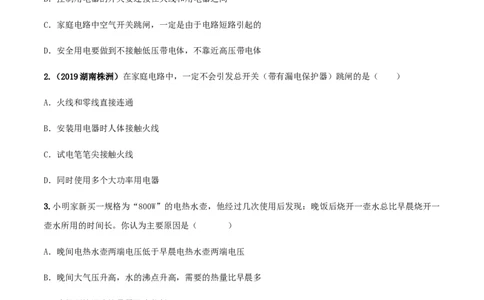

C．家庭电路中空气开关跳闸，一定是由于电路短路引起的
D．安全用电要做到不接触低压带电体，不靠近高压带电体
2.（2019湖南株洲）在家庭电路中，一定不会引发总开关（带有漏电保护器）跳闸的是（ ）
A．火线和零线直接连通
B．安装用电器时人体接触火线
C．试电笔笔尖接触火线
D．同时使用多个大功率用电器
3.小明家新买一规格为“800W”的电热水壶，他经过几次使用后发现：晚饭后烧开一壶水总比早晨烧开一
壶水所用的时间长。你认为主要原因是（ ）
A．晚间电热水壶两端电压低于早晨电热水壶两端电压
B．晚间大气压升高，水的沸点升高，需要的热量比早晨多
C．晚间环境温度比早晨温度偏低
D．晚间烧水的热量散失比早晨多
4．（2019四川乐山模拟题）小明把台灯插入插座，闭合开关，家里的总控制开关立刻跳闸，请分析造成
这种现象的原因是（ ）
A．插头短路 B．灯丝断路 C．灯头内短路 D．灯头内断路5．（2020齐齐哈尔模拟）某同学想设计一个家庭厨房电路，现在有2000W的电磁炉一个，800W的微波炉
一个，800W的电饭锅一个，100W的抽油烟机一台，10W的节能灯四盏，设计的导线横截面积合理。现给整
个厨房电路配一个独立的空气开关，下列哪个规格的较合理（ ）
A．16A B．20A C．32A D．40A
6.（2020海南模拟）夏天的傍晚，小明家的空气开关经常“跳闸”（空气开关自动断开），原因可能是（
）
A．用电器使用时间过长
B．有的灯泡灯丝断了
C．有的用电器与线路接触不良
D．因同时使用了大功率的家用电器
7.（2020湖南岳阳模拟）有下列一些现象：（1）灯座中的两个线头相碰；（2）开关中的两个线头相碰；
（3）电路中私自接入大功率的电炉；（4）用户电源引线的绝缘皮破损。其中可能引起保险丝熔断的是（
）
A．只有（1）（2） B．只有（2）（3）
C．只有（1）（3） D．（1）（2）（3）（4）
8.（2020大庆模拟）家庭电路中，闭合开关，灯泡只闪了一下就熄灭了，但另外的用电器仍正常工作，说
明电路中（ ）
A．有大功率用电器接入电路 B．灯丝断了
C．灯被短路了 D．保险丝断了
9.（2020大连模拟）如图，某同学家中的两盏灯突然全部熄灭了，经检查保险丝并未熔断，用试电笔测室
内各处电路时，氖管都发光。由此可知，此同学家庭电路的故障原因是( )
A．进户火线断路 B．进户零线断路
C．灯泡全部烧坏 D．电路某处短路二、填空题
10．（2020•南京模拟）炎炎夏日，同时使用过多的大功率用电器往往会引起空气开关“跳闸”，其原因
是 ，请写出一条安全用电的注意事项 。
11．（2020杭州模拟）家庭电路中电流过大的原因可能有____、__________，为了防止家庭电路中电流过
大损坏电线，在家庭电路中安装了__________。
12.（2020河南模拟）如图是家庭电路中造成电线燃烧的两种常见情况，其中 图（填“①”或
“②”）所示的情况是过载，在家庭电路中开关应接在 线上。
13.家庭电路中有较多的电热器，如电饭锅、电水壶等，随着家中接入电路中的电热器越多，整个家庭电
路的总电阻_______，电路中的总电流_________，电路消耗的总功率_______。（选填“变大”、“变
小”或“不变”）。
三、实验题
14.（创新能力题）为了防止电路中电流过大，发生危险，电路中常常需要安装保险丝。通常保险丝电阻
比较大、熔点比较低，当电路中通过保险丝的电流达到或超过其熔断电流时保险丝就会熔断，从而切断电
路。保险丝安装在玻璃管中，称为保险管。
实验室有熔断电流分别为1A和4A的两种保险管，保险管上印刷的文字已经模糊不清，但小明知道：
熔断电流较大的保险丝，其电阻较小，因此，小明设计了如题图甲所示实验电路图，想通过比较它们的电
阻大小来区别这两种保险管。（1）根据图甲电路图，在图乙的实物图中，用笔代替导线把电源接入电路。
（2）连接好电路之前，开关应保持_________（选填“闭合”或“断开”）。
（3）若想用此电路测出各保险管的具体电阻值，还缺一实验仪器：_________。
（4）在图甲中，若电压表 V2的读数为2.7 V，电压表Vl读数如图丙所示，则保险管A两端的电压为
_________V，保险管B两端的电压为_________V。
（5）根据测量数据可知：保险管A的熔断电流为_________A。
（6）将这两个保险管并联接入某一电路中，当电路中的电流达到_________A时，保险管将熔断。
四、计算题
15.（2020山东济南模拟）如图是家庭电路的一部分．电能表的电流规格是“10（40）A”，L是“220V
22W”的节能灯，插座上接入“220V 220W”的电视机（图中未画出）．灯和电视机同时工作，求：
（1）通过电能表的电流；（2）连续工作4h消耗多少kW·h的电能；
（3）该电路中还能接入的用电器的最大功率．16.（2020安徽模拟）保险丝在电路中起保护作用，电流过
大时，能自动切断电路。下表是一段保险丝的数据：
电阻R 熔点
0．2 327℃
（1）当电路中电流达到20A时，在0．5s内该保险丝放出多少热量？（电阻的变化及散热不计）
（2）铜的熔点为1 083?C，试说明为什么不能用铜丝代替保险丝？
17.（2020厦门模拟）随着现代教育技术的不断发展，教学多媒体运用越来越多，现在教室内共有“220V
40W”的日光灯16盏，功率为300W的投影仪一台，20W的教学话筒一个，15W的实物展台一个，300W的电
脑一台，45W的录音机一台。求
（1）用电器的总功率；
（2）干路中的最大正常工作电流；
（3）如果安装空气开关，可以选择规格为“220V 5A”的空气开关吗？
五、综合能力题
18.（2020武汉模拟）图甲是家用插线板
（1）在乙图画出插线板内部开关和两插座的连线，并接入家庭电路，要求：①插线板上的开关可同时控
制两插座的通、断②开关接通时两插座都能提供220V电压.（2）把“220V1100W”的电暖器插入插座，在额定电压下工作：
①流过电暖器的电流多大?
②电暖器的电阻多大?
③电暖器多少小时消耗2.2kW·h的电能?
④电暖器通过导线连到电路，为什么电暖器工作时放出大量热，而与其连接的导线却几乎不发热？
（3）该插线板允许通过最大电流为10A，通过计算分析，插线板能否让“220V 750W”电吹风和上述电暖
器同时工作.
