第十八章 《电功率》单元达标精品检测试卷
说明：本试卷满分100分，考试时间90分钟
一、选择题（12个小题，每小题2分，共24分）
1.小明同学家的电能表上标有“3000revs/（kW•h）”的字样，他将家中的其它用电带都与电源断开，仅
让电水壶在额定电压下工作，观察1min内电能表的转盘转了45revs，则下列说法错误的是（ ）
A．电水壶是利用电流的热效应来工作的
B．烧水过程中消耗的电能为5.4×105J
C．电水壶的额定功率为900W
D．当实际电压只有额定电压的90%时，电水壶的实际功率为729W

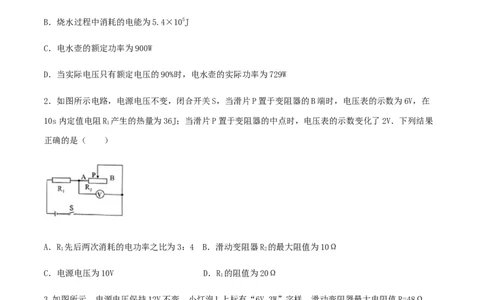

2．如图所示电路，电源电压不变，闭合开关S，当滑片P置于变阻器的B端时，电压表的示数为6V，在
10s内定值电阻R 产生的热量为36J；当滑片P置于变阻器的中点时，电压表的示数变化了2V．下列结果
1
正确的是（ ）
A．R 先后两次消耗的电功率之比为3：4 B．滑动变阻器R 的最大阻值为10Ω
1 2
C．电源电压为10V D．R 的阻值为20Ω
1
3.如图所示，电源电压保持12V不变，小灯泡L上标有“6V 3W”字样，滑动变阻器最大电阻值R=48Ω，
闭合开关，若不考虑灯丝电阻随温度的变化，下列说法正确的是（ ）
A．要使电压表的示数增大1V，小灯泡L两端的电压就会减小1VB．小灯泡L的最小实际电功率为0.6W
C．当滑片P移到变阻器的中点时，小灯泡L正常发光
D．当滑片P移到最右端时，通电10s滑动变阻器消耗的电能是19.2J
4．如图所示电路中，电源电压为12V．在a、b间接入灯L“6V 2W”，闭合开关，调节滑动变阻器的滑
1
片P使灯L 正常发光．断开开关，取下灯L，保持滑片P的位置不变，在a、b间接入灯L“6V 3W”，闭
1 1 2
合开关．则（ ）
A．灯L 正常发光 B．滑动变阻器接入电路的电阻为12欧
2
C．通过L 的电流为0.4安 D．滑动变阻器和灯L 每秒做功5焦
2 2
5．如图所示，电源电压保持不变，小灯泡L、L 分别标有“6V 3W”和“6V 6W”的字样，滑动变阻器R
1 2
的阻值变化范围为0～12Ω，当S、S 和S 都闭合，滑动变阻器的滑片滑到a端时，两灯都正常发光．不
1 2 3
考虑温度对灯泡电阻的影响，则（ ）
A．电源电压为12 V
B．两灯都正常发光时电流表的示数为3A
C．整个电路的最小功率2.25W
D．整个电路的最大功率9 W6．如图甲所示，电源电压保持不变，闭合开关S，滑动变阻器的滑片P从n点滑到m点的过程中，两电压
表示数随电流变化的图象如图乙所示，下列叙述正确的是（ ）
A．图乙中ab是表示电压表V 的示数随电流变化的图象
1
B．R 的阻值为40Ω
2
C．滑片从n点滑到m点的过程中，电源消耗的最大功率是10W
D．滑片在n点时，5s内电阻R消耗的电能是5J
7．如图所示，闭合开关S、S，电路正常工作．现只将S 断开，则（ ）
1 2 2
A．电流表示数减小，电压表示数不变
B．电流表示数增大，电压表示数不变
C．电流变示数减小，电压表示数减小
D．电流表示数增大，电压表示数增大
8．如图所示，电源电压不变，P置于中点，a为电流表或电压表．任意闭合开关，电路都是安全的，下列
说法正确的是（ ）A．a是电流表
B．只闭合S，P向右滑动，a的示数的变化量与A 示数的变化量的比值变小
1 2
C．闭合S、S，断开S，A 的示数大于A 的示数
1 3 2 1 2
D．闭合S、S、S，P向左滑动，A 的示数减小
1 2 3 1
9.如图是A、B两电阻的U-I图像，由图像中信息可知（ ）
A．A、B都是阻值不变的电阻
B．当B两端电压为2V时，R=5Ω
B
C．A、B串联在电路中，当电路电流为0.2A时，电源电压为2V
D．A、B并联在电路中，当电源电压为2V时，电路总功率为0.6W
10.在如图所示的电路中，闭合开关S，电压表V的示数恒为6V，电流表的示数为0.5A，电压表V 的示数
2
为4V。当把滑动变阻器的滑片移至最右端时，电流表的示数为0.3A。
则下列物理量的结果错误的是 （ ）A.R 的阻值为4Ω
1
B.滑动变阻器的最大电阻值为16Ω
C.电路消耗的最小总功率为1.8W
D.当滑动变阻器的滑片移至最左端时，R 在5min内消耗的电能为2.7×104J
1
11．下列数据中最接近实际的是（ ）
A．台灯的额定功率约为500W
B．手机正常工作时的电流约为10A
C．九年级物理课本的质量约为4kg
D．人体的平均密度约为1.0×103kg/m3
12．如图甲所示电路，电源两端电压不变。R 是滑动变阻器，R 是定值电阻。当开关S闭合后，逐步改变
1 2
滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图象如图乙所示。下列判断正确的是
（ ）
A．电源两端电压为10V
B．电路消耗电功率的最大值为7.2W
C．变阻器R 接入电路的最大阻值为10Ω
1D．定值电阻R 的电阻值为40Ω
2
二、填空题（10个小题，每空1分，共22分）
13．如图所示电路，电源电压不变，滑动变阻器的规格“20Ω 2A”，L 的规格“10V 5W“，L 的规格
1 2
“15V 15W”，不考虑温度对灯丝电阻的影响。（1）只闭合开关S，当滑动变阻器接人电路的阻值为4Ω
时，灯泡L 正常发光，则电源电压为 V。（2）闭合开关S、S、S，滑动变阻器滑片置于中点，通电
1 1 2
1min整个电路产生的热量是 J。
14．如图所示，电源电压不变，R=30Ω，R=10Ω．只闭合S，电流表Ⓐ示数为0.2A，电压表Ⓥ示数为
2 3 1
4.0V，则电源电压为 V．闭合S、S、S，电流表A、A 示数之比为 ，通电lmin电阻R 产生的热
1 2 3 1 2 1
量为 J。
15．某校为师生饮水方便，安装了电热水器。为测定热水器消耗的电能，关闭其他用电器，只用电热水器
给水加热，一段时间后，电能表的示数，由图甲示数变为图乙示数，则该电热水器在这段时间内消耗的电
能为 kWh，等于 J．若消耗电能的87%被水吸收，则可把 kg初温为13℃的水加
热至100℃【水的比热容c=4.2×103J/（kg℃）】。16．如图为电能表的实物图，小文只让家里的空调单独工作，测出36s内电能表转盘转过25r，则空调这
段时间内消耗的电能是 J，空调的实际功率为 W。
17．某电热水壶部分参数，额定电压220V，额定功率模糊不清，容积1L，加热效
率90%，在额定电压下，将满壶水从10°C加热至沸腾（在1标准大气压下），用
时5min，则水吸收的热量是 J，电热水壶的额定功率是 W．[C
水
=4.2×103J/（kg•℃）]．
18. 实验小组的同学设计了如图(a)所示的电路，已知电源电压不变，闭合开关S，调节滑动变阻器滑片P
的位置，根据电路中电压表和电流表的数据描绘了如图(b)所示的两条U-I图线。其中利用电压表 和电
流表 的数据描绘出甲图线，利用电压表 和电流表 的数据描绘出乙图线。则定值电阻R 的阻值；
2
__________；R 消耗的最大功率。__________。
2
U U 1.0V U2 （1.0V）2
I= R = 2= =2ΩP= 2= =0.5W19．质量为1.5 g的水温度升高80℃，需吸收
R 2 I 0.5A R 2Ω
2 2
的热量是 J；若用功率为1400W的电热水壶来提供这些热量，需要的时间为 s．[c =4.2×103
水J/（kg•℃）]．
20.如图所示的电路中，电源电压不变，将滑片P向左移动的过程中，示数始终不变的电表是 ．当滑
片P移至左端时，断开电键S，电压表V示数与电流表A示数的比值将 （选填“变大”、“不变”或
“变小”）．
21.压力传感器的原理图如图所示，其中M、N均为绝缘材料，MN间有可收缩的导线，弹
簧上端和滑动变阻器R 的滑片P固定在一起，电源电压10V，R=8Ω，R 的阻值变化范围
2 1 2
为0﹣10Ω，闭合开关S，压力F与R 的变化量成正比，F=1N时，R 为2Ω，此时电流表
2 2
示数是 A；当电流表的示数为I时，F= N（写出关于I的数学表达式）
22.如图所示的LED球泡灯，其发光效能相当于“220V，40W”的白炽灯。此LED灯正常工作时的电流为
______A；正常工作100h，使用此LED球泡灯比白炽灯节约电能______ kW·h。
三、分析简答题（2个小题，每题5分，共10分）23.家庭电路中有时会发生短路现象。例如，改装电路时不小心，使火线和零线直接连通造成短路；电线
绝缘皮被刮破或烤焦，电线盒用电器使用年限长，绝缘皮破损或老化，也会使火线和零线直接连通或电器
进水造成短路。
根据前面学过的知识可知，由于导线的电阻很小，短路时电路中的电流非常大，会产生大量的热，使
导线的温度急剧升高，很容易造成火灾。
这是某物理课本中关于“安全用电”的一部分内容。阅读后,请你根据所学的物理知识解释:短路时
“电路中的电流非常大”和“很容易造成火灾”的原因。
24.小明冬天取暖时发现：电暖器的电热丝热的发红，而与电热丝相连的导线却不怎么热．
（1）请你根据小明发现的现象提出一个需要探究的物理问题；
（2）如图是小明进行实验探究的部分电路，A、B烧瓶中装有质量相等、初温相同的煤油，金属丝电阻分
别为R、R，R＜R．通电一段时间后，发现B烧瓶中温度计的示数大些．请用所学的知识解释此现象．
A B A B温度
计
A B
四、综合应用计算题（2个小题，25题6分、26题6分、27题6分，共18分）
25．如图所示，电源电压恒定，R 的阻值为20Ω，R 的阻值为10Ω．当S闭合，S、S 断开时，电流表的
1 2 1 2
示数为0.5A．求（1）电源电压；
（2）通电10s内电路消耗的总电能；
（3）当S、S、S 都闭合时，电流表的示数变化了0.4A．则R 的阻值是多大？
1 2 3
26．图甲是某家用电熨斗。电路原理如图乙，R、R 为发热体，R 的阻值为110Ω，通过S、S 实现温度控
1 2 1 1 2
制。电源电压为电熨斗的额定电压220V，电熨斗消耗的最大功率为660W。
（1）只闭合S，求通过R 的电流；
1 1
（2）只闭合S，求R 在60s内产生的热量；
2 2
（3）为适应更多衣料，小明对电路做了改造（如图丙）。当电熨斗控制开关S、S 处于原低温工作状态不
1 2
变时，移动滑片P，相应发热体的功率可在原功率的25%~100%之间变化。求滑动变阻器最大阻值至少为多
少？
27．如图，甲是电子秤的原理图（图中压力表是用电流表改装的）。已知电源电压为24V，电阻R=60Ω，
0
压力传感器R 的阻值随所受压力F变化的图象如图乙，压力传感器表面能承受的最大压力为400N，压杆与
x
压力传感器的接触面积是2×10﹣4m2（托盘和压杆的质量可以忽略不计）。求：（1）该压力传感器能承受的最大压强；
（2）当通过压力表电流为0.2A时，压力传感器承受的压力是多少？
（3）当压力为200N时，R 消耗的电功率为多少？
0
五、实验探究题（3个小题，28题6分、29题7分、30题7分、31题6分，共26分）
28.小明同学利用电流表和电阻箱测量小灯泡的功率，设计并接了如图甲所示的实物电路。
（1）为了保护电路，闭合开关S 前，应将滑片P移到动变阻器的 （“A”或“B”）端。
1
（2）闭合开关S，将单刀双掷开关S 扳向“1”，调节滑动变阻器调节电阻箱的阻值使电流表的示数为
1 2
I，如图乙所示，I= A；
1 1
（3）将开关S 扳向“2”，保待滑动变阻器的阻值不变，调节滑动变阻箱的阻值R，使电流表的示数仍为
2
I，此时R=5Ω；则步骤（2）中小灯泡的电阻R= Ω，测量小灯泡电阻的方法是 （选填“控制变
1 1
量法”或“等效替代法”）；
（4）步骤（2）小灯泡的实际功率P= W；
1（5）若小灯泡的额定电流为I=2I，以下关于灯泡额定功率P 与实际功率P 的数值关系，你认为最有可
0 1 0 1
能的是 。
A．P=2P B．P=3P C．P=4P D．P=5P
0 1 0 1 0 1 0 1
29. 在“测定额定电压为2.5V的小灯泡的功率”的实验中：
甲 乙
（1）请你用笔画线代替导线，把图甲电路补充完整．
（2）闭合开关前，滑动变阻器的滑片P应置于______（选填“A”或“B”）．闭合开关后，发现灯都不亮，
且无论怎样移动滑片P，电流表示数始终为0，电压表示数约为3V，则电路中出现故障的原因是______．
（3）排除故障后，移动滑片，记下几组对应的电压表和电流表的示数，并绘制成图丙所示的I-U图象，根
据图象信息可以计算出小灯泡的额定功率是______W。小灯泡的发光亮度是由灯泡的______决定的．
（4）结合图乙的信息思考：______（选填“能”或“不能”）利用图甲电路，采用控制变量的方法来
“探究电流与电压的关系”，因为： ．
30.小明同学在测定“小灯泡额定电功率”的实验中，使用的电源电压为3V，小灯泡额定电压为2.5V，滑
动变阻器的规格为“10Ω 1Α”。甲 乙
（1）请你用笔画线代替导线，将图中的实物电路连接完整（要求滑动变阻器的滑片P向右移动时，电流表
的示数变大）。
（2）小明连好电路后闭合开关，发现灯泡不亮，电压表示数较大，电流表几乎无示数。他取下灯泡，电
压表和电流表的示数均不变，其故障原因可能是： _。
（3）故障排除后，开始实验，缓慢移动滑动变阻器的滑片P，当电压表的示数为2.5V时，电流表的示数
如图乙所示，小灯泡的额定功率是 W。
（4）小明又取了一个规格、型号完全相同的旧灯泡进行实验，发现在额定电压下工作时，灯泡亮度明显
偏暗，他仔细观察，发现这只灯泡的玻璃内壁变黑，灯丝变细，消耗的实际功率变 的缘故
（选填“大”或“小”）。
（5）小明通过实验数据，比较出“实际电压是额定电压一半时的电功率P”和“实际电流是额定电流一
1
半时的电功率P”的大小，则P P（选填“大于”、“小于”或“等于”）。
2 1 2
（6）小明将灯泡换成阻值为5Ω的定值电阻继续探究“电流与电阻关系”，他调节滑动变阻器的滑片使电
压表示数为2V，读出电流表的示数。他接着进行正确的操作，将10Ω的电阻接入电路，为读取正确的电
流值，他应将滑动变阻器的滑片向 移（选填“左”或“右”），当电压表示数为2V时，停止
调节，读出电流表示数。按照小明的实验设计，为了能完成实验，所选定值电阻的最大值为
_Ω。
31.在“测小灯泡电功率实验”中，电源电压为3V，小灯泡额定电压为2.5V。甲 乙 丙
（1）请用笔画线代替导线将图甲所示的实物电路连接完整（要求：滑动变阻器的滑片
向右移动时小灯变亮）。
（2）闭合开关前，滑动变阻器的滑片应调至最_________（填“左”或“右”）端。
（3）闭合开关后，发现灯泡不亮，电流表没有示数，电压表有示数，则电路故障原因
是_____________。
（4）故障排除后，闭合开关，移动滑片，当电压表示数为1.5V时，电流表示数如图乙
所示，则此时小灯泡的功率为_______W。若使小灯泡正常发光，应将滑片向_____（填“左”或“右”）
端移动。
完成上述实验后，小聪向老师要了一个已知阻值为R的电阻和一个单刀双掷开关，借助部分现有的实
0
验器材，设计了如图丙所示的电路，也测出了灯泡的功率．请完成下列实验步骤：
①闭合开关S，将S 拨到触点2，移动滑片，使电压表的示数为U ；
1 2 1
②再将开关S 拨到触点1，保持滑片的位置不动，读出电压表的示数U；
2
③灯泡实际功率表达式为_________（用测得量表示）。
