1.下列实验中没有采用控制变量法的是
A．探究影响液体内部压强的因素 B．探究动能大小与哪些因素有关
C．探究影响电流做功多少的因素 D．探究串联电路中的电流特点
【答案】D。
【解析】A、B、C都是采用控制变量的方法探究的，只有D中探究串联电路中的电流特点时，我们是分别在串
联电路的不同位置连入电流表，以得出串联电路的电流规律，它是通过多次测量的方法，以验证该结论的普
遍性。

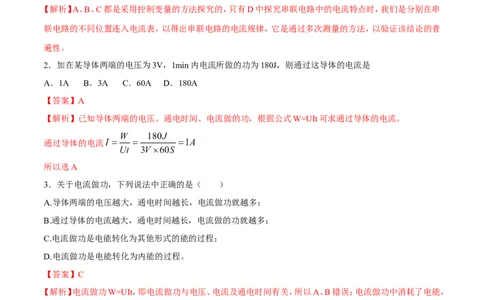

2．加在某导体两端的电压为3V，1min内电流所做的功为180J，则通过这导体的电流是
A．1A B．3A C．60A D．180A
【答案】A
【解析】已知导体两端的电压、通电时间、电流做的功，根据公式W=UIt可求通过导体的电流。
通过导体的电流
所以选A
3．关于电流做功，下列说法中正确的是（ ）
A.导体两端的电压越大，通电时间越长，电流做功就越多；
B.通过导体的电流越大，通电时间越长，电流做的功就越多；
C.电流做功是电能转化为其他形式的能的过程；
D.电流做功是电能转化为内能的过程。
【答案】C
【解析】电流做功W=UIt，即电流做功与电压、电流及通电时间有关，所以A、B错误；电流做功中消耗了电能，
转化为了其他形式的能，而并不只是内能；所以C正确，D错误；所以选C．
4.一天，小红看她家电能表的表盘如图所示，此时电能表的读数是 kW•h；该电能表的表盘
每转300转，说明小红家的用电器消耗了 kW•h的电能．【答案】314.5；0.5
【解析】电能表读数窗的末位代表十分位，以kW•h为单位，所以图示电能表的读数为314.5 kW•h，转盘转300
转时，用电器消耗的电能为 。

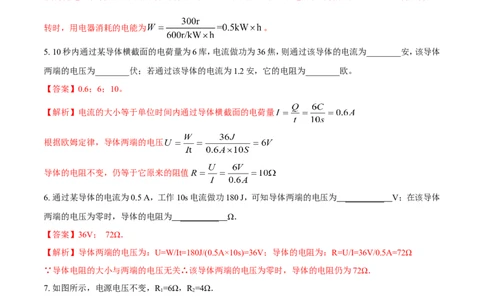

5. 10秒内通过某导体横截面的电荷量为6库，电流做功为36焦，则通过该导体的电流为________安，该导体
两端的电压为________伏；若通过该导体的电流为1.2安，它的电阻为________欧。
【答案】0.6；6；10。
【解析】电流的大小等于单位时间内通过导体横截面的电荷量
根据欧姆定律，导体两端的电压
导体的电阻不变，仍等于它原来的阻值
6. 通过某导体的电流为0.5 A，工作10s电流做功180 J，可知导体两端的电压为 ________ _ V；在该导体
两端的电压为零时，导体的电阻为 ________ _ Ω．
【答案】36V； 72Ω．
【解析】导体两端的电压为：U=W/It=180J/(0.5A×10s)=36V；导体的电阻为：R=U/I=36V/0.5A=72Ω
∵导体电阻的大小与两端的电压无关∴该导体两端的电压为零时，导体的电阻仍为72Ω．
7. 如图所示，电源电压不变，R =6Ω，R =4Ω．
1 2
（1）当开关S 闭合，S、S 断开时，电流表的示数为0.6A，电路总电阻是 Ω，电源电压为 V．
1 2 3
（2）当开关S、S 和S 都闭合时，电流表示数为l.5A，此时通过R 的电流是 A，10s内电流通过灯泡L做
1 2 3 1的功为 J．
【答案】（1）10；6 （2）1；30
【解析】先根据开关的闭合和断开可以判定串并联，再先根据两电阻串联后的总阻值等于两电阻之和
即可求得总电阻，最后根据欧姆定律的变形公式 U=IR即可求解电源电压．先根据开关
的闭合和断开可以判定串并联，再根据欧姆定律 I= 即可求得通过R 的电流，根据并联电路
1
中电流的特点即可求得通过灯泡的电流，最后根据 W=UIt即可求得10s内电流通过灯泡L做的
功．（1）当开关S 闭合，S 、S 断开时，R 与R 组成串联电路，则电路中的总电阻
1 2 3 1 2
=R +R =6Ω+4Ω=10Ω；根据欧姆定律I= 即可得：U=IR，则U =I •R =0.6A×10Ω=6V．
1 2 总 总 总
（2）当开关S 、S 和S 都闭合时，R 短路，R 与L组成并联电路；根据欧姆定律I= 可得：
1 2 3 2 1
I = =1A；则通过L的电流为：I =I-I =1.5A-1A=0.5A；则W =UI t=6V×0.5A×10s=30J．
1 L 1 L L

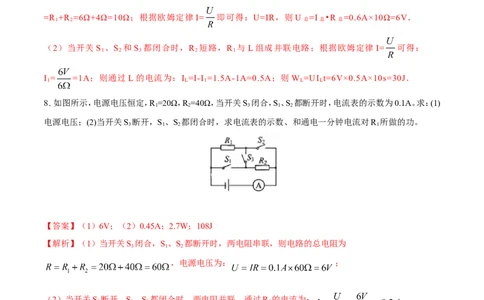

8. 如图所示，电源电压恒定，R =20Ω，R =40Ω，当开关S 闭合，S、S 都断开时，电流表的示数为0.1A。求：(1)
1 2 3 1 2
电源电压；(2)当开关S 断开，S、S 都闭合时，求电流表的示数、和通电一分钟电流对R 所做的功。
3 1 2 1
【答案】（1）6V；（2）0.45A；2.7W；108J
【解析】（1）当开关S 闭合，S、S 都断开时，两电阻串联，则电路的总电阻为
3 1 2
，电源电压为： ；
（2）当开关S 断开，S、S 都闭合时，两电阻并联，通过R 的电流为： ，
3 1 2 1
通过R 的电流为： ，
2
干路电流即电流表的示数为：
1min电流对R 所做的功为：
19. 如图所示，电源电压保持不变，电阻R 的阻值为15欧。闭合电键S后，电流表的示数为1安，通过电阻R
2 2
的电流为0.4安。求：
(1)电源电压U；
(2)电阻R 的阻值；
1
(3)通电10秒，电流通过电阻R 所做的功W。
1 1
【答案】（1）6V；（2）10Ω；（3）36J．
【解析】（1）∵并联电路中各支路两端的电压相等，∴根据欧姆定律可得，电源的电压：
U=U=I R =0.4A×15Ω=6V；（2）∵并联电路中干路电流等于各支路电流之和，∴通过R 的电流：I=I-
2 2 2 1 1
I=1.0A-0.4A=0.6A，
2
则R =U/I =6V/0.6A=10Ω；（3）通电10秒，电流通过电阻R 所做的功：W=U It=6V×0.6A×10s=36J．
1 1 1 1 1 1

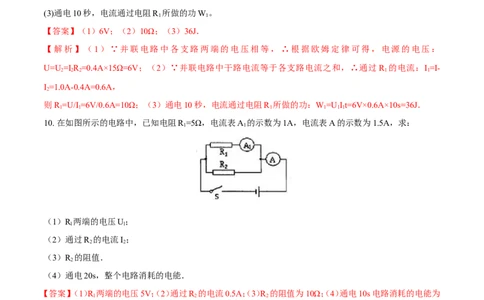

10. 在如图所示的电路中，已知电阻R =5Ω，电流表A 的示数为1A，电流表A的示数为1.5A，求：
1 1
（1）R两端的电压U；
l l
（2）通过R 的电流I；
2 2
（3）R 的阻值．
2
（4）通电20s，整个电路消耗的电能．
【答案】（1）R两端的电压5V；（2）通过R 的电流0.5A；（3）R 的阻值为10Ω；（4）通电10s电路消耗的电能为
l 2 2
75J．
【解析】由电路图可知，闭合开关S后，R 与R 并联，电流表A 测R 支路的电流，电流表A测干路电流．
1 2 1 1
（1）根据欧姆定律可得，R两端的电压：U=I R =1A×5Ω=5V；
l l 1 1
（2）∵并联电路中干路电流等于各支路电流之和，∴通过R 的电流：I=I-I =1.5A-1A=0.5A，
2 2 1
（3）∵并联电路中各支路两端的电压相等．∴R 的阻值：R =U/I =U/I =5V/0.5A=10Ω；
2 2 2 2 1 2
（4）整个电路消耗的电能用总电压乘以总电流再乘以通电时间。通电20s电路消耗的电能：
W=UIt=UIt=5V×1.5A×20s=150J．
111. 如图所示，定值电阻R 和R ，其中R =10Ω，当开关闭合时，R 两端的电压为4V，电流表的示数为0.2A。
1 2 2 1
求：
（1）R 的电阻大小；
1
（2）R 两端的电压；
2
（3）整个电路10s内消耗的电能。
【答案】（1）20Ω（2）2V（3）12J.
【解析】（1）由图可知，两电阻串联，电流相等，R =U/I=4V/0.2A=20Ω；（2）R 两端的电压
1 1 2
U=IR =0.2A×10Ω=2V
2 2
（3）整个电路10s内消耗的电能W=UIt=（U+U）It=（2V+4V）×0.2A×10s=12J.
1 2
