1. 小灯泡额定电压为6V，额定功率估计在7W～l2W之间，小佳按如图所示甲的电路测定灯的功率，所用电
流表有0.6A、3A两档，电压表有3V、l5V两档，将它们连入电路时，小佳作了正确选择与操作，变阻器滑到某
处时两电表示数如图的乙、丙所示，则( )

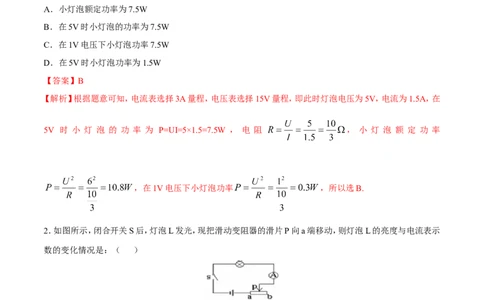

A．小灯泡额定功率为7.5W
B．在5V时小灯泡的功率为7.5W
C．在1V电压下小灯泡功率7.5W
D．在5V时小灯泡功率为1.5W
【答案】B
【解析】根据题意可知，电流表选择3A量程，电压表选择15V量程，即此时灯泡电压为5V，电流为1.5A，在
5V 时 小 灯 泡 的 功 率 为 P=UI=5×1.5=7.5W ， 电 阻 ， 小 灯 泡 额 定 功 率
，在1V电压下小灯泡功率 ，所以选B.
2．如图所示，闭合开关S后，灯泡L发光，现把滑动变阻器的滑片P向a端移动，则灯泡L的亮度与电流表示
数的变化情况是：（ ）
A、灯泡L变亮，电流表示数变大 B、灯泡L变暗，电流表示数变小
C、灯泡L变亮，电流表示数变小 D、灯泡L变暗，电流表示数变大
【答案】A
【解析】由图可知灯L与滑动变阻器串联，滑动变阻器的滑片P向a端移动时，其连入电路中的电阻变小，则
电路中的总电阻R=R +R 变小，因此由欧姆定律I= 可知，电路中的电流变大；因为灯泡的电阻不变，所以
滑 L灯泡L的实际功率为P =I2R 变大，因此小灯泡的亮度变亮．故选A．
L实 L
3. 按如图所示的电路图做测量小灯泡额定功率的实验时出现下列两种情况：
(1)一位同学连接好电路，在闭合开关时发现小灯泡不亮，电流表无示数，但电压表有示数．出现这种故障的
原因是 ．
(2)另一位同学连接好电路，在闭合开关时发现小灯泡比正常工作时亮，这说明他在闭合开关前没有 ．

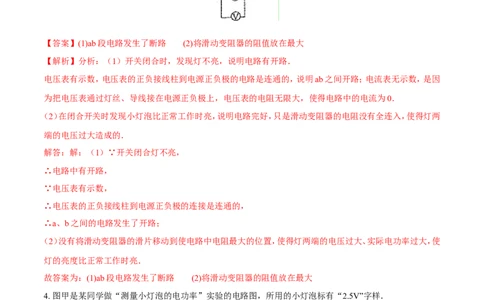

【答案】(1)ab段电路发生了断路 (2)将滑动变阻器的阻值放在最大
【解析】分析：（1）开关闭合时，发现灯不亮，说明电路有开路．
电压表有示数，电压表的正负接线柱到电源正负极的电路是连通的，说明ab之间开路；电流表无示数，是因
为把电压表通过灯丝、导线接在电源正负极上，电压表的电阻无限大，使得电路中的电流为0．
（2）在闭合开关时发现小灯泡比正常工作时亮，说明电路完好，只是滑动变阻器的电阻没有全连入，使得灯两
端的电压过大造成的．
解答：解：（1）∵开关闭合灯不亮，
∴电路中有开路，
∵电压表有示数，
∴电压表的正负接线柱到电源正负极的连接是连通的，
∴a、b之间的电路发生了开路；
（2）没有将滑动变阻器的滑片移动到使电路中电阻最大的位置，使得灯两端的电压过大、实际电功率过大，使
灯的亮度比正常工作时亮．
故答案为：(1)ab段电路发生了断路 (2)将滑动变阻器的阻值放在最大
4. 图甲是某同学做“测量小灯泡的电功率”实验的电路图，所用的小灯泡标有“2.5V”字样．
（1）此实验中电压表的量程应选 （选填“0～3V”或“0～15V”）；（2）一位同学连接好电路，在闭合开关后调节滑动变阻器的过程中，发现小灯泡逐渐变亮，而电压表示数逐渐
变小，这说明他在连接线路时 ；
（3）改正电路后，移动滑片P到某一位置时，电压表示数为1V，电流表示数为0.2A，则此时灯泡的实际功率
为 W；若要测定小灯泡的额定功率，应将滑动变阻器的滑片P向 （选填“a”或“b”）移动，直到
电压表的示数为 V，若此时电流表指针的位置如图乙所示，其示数为 A，则小灯泡的额定功
率为 W.
【答案】（1）0～3V（2）误将电压表并联在滑动变阻器的两端（3）0.2W a 2.5V 0.22A 0.55W

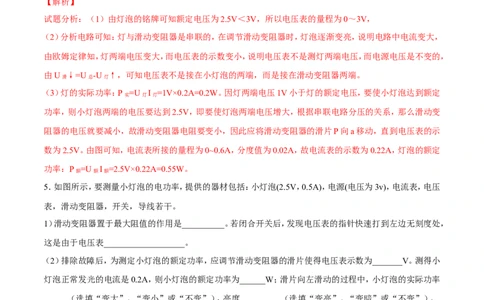

【解析】
试题分析：（1）由灯泡的铭牌可知额定电压为2.5V＜3V，所以电压表的量程为0～3V，
（2）分析电路可知：灯与滑动变阻器是串联的，在调节滑动变阻器时，灯泡逐渐变亮，说明电路中电流变大，
由欧姆定律知，灯两端电压变大，而电压表的示数变小，说明电压表不是测灯两端电压，而电源电压是不变的，
由U ↓=U -U ↑，可知电压表不是接在小灯泡的两端，而是接在滑动变阻器两端。
滑 总 灯
（3）灯的实际功率：P =U I =1V×0.2A=0.2W。因灯两端电压1V小于灯的额定电压，要使小灯泡达到额定
实 灯 灯
功率，则小灯泡两端的电压要达到2.5V，即要使灯泡两端电压增大，根据串联电路分压的关系，那么滑动变
阻器的电压就要减小，故滑动变阻器电阻要变小，因此应将滑动变阻器的滑片P向a移动，直到电压表的示
数为2.5V。由图可知，电流表所接的量程为0~0.6A，分度值为0.02A，故电流表的示数为0.22A，灯泡的额定
功率：P =U I =2.5V×0.22A=0.55W。
额 额 额
5．如图所示，要测量小灯泡的电功率，提供的器材包括：小灯泡(2.5V，0.5A)，电源(电压为3v)，电流表，电压
表，滑动变阻器，开关，导线若干。
1）滑动变阻器置于最大阻值的作用是__________。若闭合开关后，发现电压表的指针快速打到左边无刻度处，
这是由于电压表___________________。
（2）排除故障后，为测定小灯泡的额定功率，应调节滑动变阻器的滑片使得电压表示数为_______V。测得小
灯泡正常发光的电流是0.2A，则小灯泡的额定功率为______W；滑片向左滑动的过程中，小灯泡的实际功率
______（选填“变大”、“变小”或“不变”），亮度__________（选填“变亮”、“变暗”或“不变”）。
（3）不改变上面连好的电路，用它还可以完成的实验是________________。
（4）实验要求改变小灯泡两端的电压进行多次测量，这样做是为了_____________________。【答案】（1）保护电路；正负接线柱接反；（2）2.5；0.5；变小；变暗；（3）伏安法测电阻；（4）探究灯泡在不同电压
下的功率
【解析】
试题分析：（1）滑动变阻器的阻值调到最大是为了保护电路，不至于因电流过大而烧坏用电器；电压表指针反
偏，说明其正负接线柱接反；
（2）要测定小灯泡的额定功率，应调节滑动变阻器的滑片使电压表的示数为2.5V；
小灯泡的额定功率为： ；向左移动滑片，滑动变阻器接入电路的阻值增大，电
路中电流减小，根据公式 可知小灯泡的实际功率变小，亮度变暗；
（3）此电路还能完成伏安法测电阻的实验；
（4）本实验多次测量的目的是为了探究灯泡在不同电压下的功率，从而得出“小灯泡的亮度是由它消耗的实
际功率决定的”这一结论。
