串、并联电路中电压的规律（基础）
责编：冯保国
【学习目标】
1.会正确使用电压表接入串、并联电路，并能画出相应的电路图；
2.会分析实验数据，归纳总结串、并联电路各自电压的规律；
3.会利用串、并联电路的电压规律解决简单问题。
【要点梳理】
要点一、串联电路中电压的规律
(1)提出问题：串联电路中各部分电路两端电压与总电压有什么关系呢？
(2)猜想与假设：
①串联电路中各部分电路两端的电压相等；
②串联电路中各部分电路两端的电压之和等于总电压。

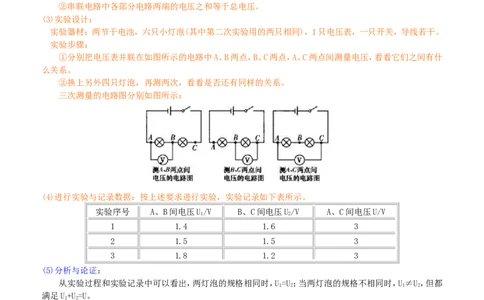

(3)实验设计：
实验器材：两节干电池，六只小灯泡(其中第二次实验用的两只相同)，1只电压表，一只开关，导线若干。
实验步骤：
①分别把电压表并联在如图所示的电路中A、B两点，B、C两点，A、C两点间测量电压，看看它们之间有什
么关系。
②换上另外四只灯泡，再测两次，看看是否还有同样的关系。
三次测量的电路图分别如图所示：
(4)进行实验与记录数据：按上述要求进行实验，实验记录如下表所示。
实验序号 A、B间电压U/V B、C间电压U/V A、C间电压U/V
1 2
1 1.4 1.6 3
2 1.5 1.5 3
3 1.8 1.2 3
(5)分析与论证：
从实验过程和实验记录中可以看出，两灯泡的规格相同时，U=U；当两灯泡的规格不相同时，U≠U，但都
1 2 1 2
满足U+U=U。
1 2
(6)得出结论：串联电路两端的总电压等于各部分电路两端的电压之和，即U=U+U。
1 2
(7)评估与交流：回顾以上操作，看看是否存在不妥的地方：读数时是否实事求是?更换灯泡时是否换用了不同
规格的?如果这些因素在实验中都作了充分的考虑，实验的结果应该是可靠的，各小组把实验结果写成实验报
告，并在班上进行交流和讨论。
要点诠释：
实验探究过程中的注意事项
(1)连接实验电路时，开关应断开；电压表应并联在被测电路中；
(2)应从电源正极(或负极)起按电路图将元件逐个连接起来；
(3)连接好电路后，要先用开关试触，观察电压表的指针偏转情况，确认无误后，再闭合开关，观察示数；
(4)读数时，要客观、精确，视线与刻度线垂直，读数完毕，断开开关，切断电源，整理好仪器；
(5)电压表的量程选择得过小，会使指针偏转过大，损坏电表；选择得过大，会使指针偏转过小，测量不准确；宇轩在线资源中心 shop256921660.taobao.com
一般来说，选择的量程，应使指针偏转到刻度盘的 之间。
知识点二、并联电路中电压规律：
（1）提出问题：并联电路两端的总电压跟各个支路两端电压有什么关系？
（2）猜想假设：
①并联电路各条支路两端的电压都相等；
②并联电路的总电压等于各条电路两端的电压之和。
（3）设计实验：
实验器材：两节干电池，六只小灯泡(其中第二次实验用的两只相同)，1只电压表，一只开关，导线若干。
实验步骤：
①分别把电压表并联在如图所示的电路中A、B两点，B、C两点，A、C两点间测量电压，看看它们之间有什么关
系。

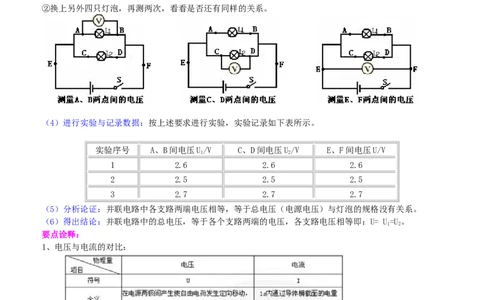

②换上另外四只灯泡，再测两次，看看是否还有同样的关系。
（4）进行实验与记录数据：按上述要求进行实验，实验记录如下表所示。
实验序号 A、B间电压U/V C、D间电压U/V E、F间电压U/V
1 2
1 2.6 2.6 2.6
2 2.5 2.5 2.5
3 2.7 2.7 2.7
（5）分析论证：并联电路中各支路两端电压相等，等于总电压（电源电压）与灯泡的规格没有关系。
（6）得出结论：并联电路中的总电压，等于各个支路两端的电压，各支路电压相等即：U= U=U。
1 2
要点诠释：
1、电压与电流的对比：
2、几个常见电路元件的特殊处理
我们在分析电路连接情况时，往往是针对用电器而言的，其它元件如开关、电压表、电流表等这些“拦路
虎”，对我们分析比较复杂的电路来说负面影响很大，如果既可将有些元件从电路图中拆掉，又能保证那些元
件拆掉后不影响用电器的原连接情况的的话，原电路图就可以得到简化，以便揭开“庐山真面目”。为此，我
们完全可以依据所拆元件的特性进行简化，其方法是：
①开关：若是开关闭合，就在原开关处画一导线连通，若是开关断开，就将此路完全去掉不要。宇轩在线资源中心 shop256921660.taobao.com
②电压表：由于电压表的电阻很大，因此可把连电压表处当成开路，只须把电压表拆掉即可。
③电流表：由于电流表的电阻很小，因此可把连电流表处当成短路，电流表拆下处要用导线连通。
通过上述方法所得的简化图表示出的用电器连接情况即为原电路中用电器连接情况。最好在草稿纸上处
理，用铅笔先画出原电路图后，从电源正极开始，逐一依序增删，直到电源负极为止。
【典型例题】
类型一、串、并联电路中的电压规律的应用
1.（2016•绵阳校级模拟）如图（a）所示电路中，当闭合开关后，两只电压表的指针偏转均如图（b）所示，
则电阻R 和R 两端的电压分别为（ ）
1 2
A．7.5V 1.5V
B．6V 1.5V
C．1.5V 7.5V
D．1.5V 6V

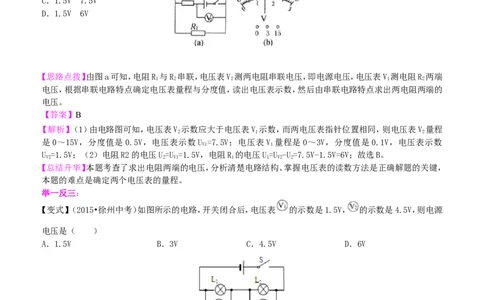

【思路点拨】由图a可知，电阻R 与R 串联，电压表V 测两电阻串联电压，即电源电压，电压表V 测电阻R 两端
1 2 2 1 2
电压，根据串联电路特点确定电压表量程与分度值，读出电压表示数，然后由串联电路特点求出两电阻两端的
电压。
【答案】B
【解析】（1）由电路图可知，电压表V 示数应大于电压表V 示数，而两电压表指针位置相同，则电压表V 量程
2 1 2
是0～15V，分度值是0.5V，电压表示数U =7.5V；电压表V 量程是0～3V，分度值是0.1V，电压表示数
V1 1
U =1.5V；（2）电阻R2的电压U=U =1.5V，电阻R 的电压U=U -U=7.5V-1.5V=6V；故选B。
V2 2 V1 1 1 V2 2
【总结升华】本题考查了求出电阻两端的电压，分析清楚电路结构、掌握电压表的读数方法是正确解题的关键，
本题的难点是确定两个电压表的量程。
举一反三：
【变式】（2015•徐州中考）如图所示的电路，开关闭合后，电压表 的示数是1.5V， 的示数是4.5V，则电源
电压是（ ）
A．1.5V B．3V C．4.5V D．6V
【答案】D
2.在如图所示的电路中，电源电压保持不变，当开关S由断开到闭合时，下列说法中正确的是（ ）宇轩在线资源中心 shop256921660.taobao.com
A．电流表的示数减小，电压表的示数增大 B．电流表的示数增大，电压表的示数不变
C．电流表的示数增大，电压表的示数减小 D．电流表的示数不变，电压表的示数不变
【思路点拨】明白开关闭合前电路的状态，电流表，电压表所测得情况，并联电压规是解该题的关键
【答案】B

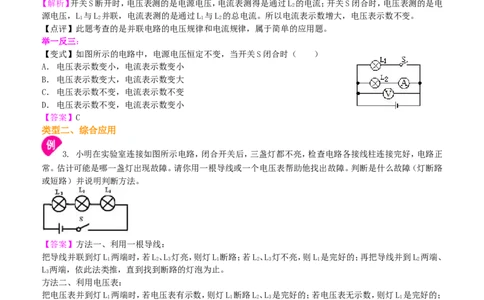

【解析】开关S断开时，电压表测的是电源电压，电流表测得是通过L 的电流；开关S闭合时，电压表测的是电
2
源电压，L 与L 并联，电流表测的是通过L 与L 的总电流。所以电流表示数增大，电压表示数不变。
1 2 1 2
【点评】此题考查的是并联电路的电压规律和电流规律，属于简单的应用题。
举一反三：
【变式】如图所示的电路中，电源电压恒定不变，当开关S闭合时（ ）
A．电压表示数变小，电流表示数变小
B．电压表示数变大，电流表示数变大
C．电压表示数不变，电流表示数不变
D．电压表示数不变，电流表示数变小
【答案】C
类型二、综合应用
3. 小明在实验室连接如图所示电路，闭合开关后，三盏灯都不亮，检查电路各接线柱连接完好，电路正
常。估计可能是哪一盏灯出现故障。请你用一根导线或一个电压表帮助他找出故障。判断是什么故障（灯断路
或短路）并说明判断方法。
【答案】方法一、利用一根导线：
把导线并联到灯L 两端时，若L、L 灯亮，则灯L 断路；若L、L 灯不亮，则L 是完好的；再把导线并到L 两端、
1 2 3 1 2 3 1 2
L 两端，依此法类推，直到找到断路的灯泡为止。
3
方法二、利用电压表：
把电压表并到灯L 两端时，若电压表有示数，则灯L 断路L、L 是完好的；若电压表无示数，则灯L 是完好的；
1 1 2 3 1
再把电压表并到L 两端、L 两端，依此法类推，直到找到断路的灯泡为止。
2 3
【解析】闭合开关后，三盏灯都不亮，说明三盏灯不可能是短路（若有一只小灯泡短路，其它灯泡应发光），只能
是断路；用导线和电压表检查电路故障，根据灯泡是否发光，电压表是否有示数判断，如下图所示。宇轩在线资源中心 shop256921660.taobao.com
【总结升华】本题考查了学生利用导线、电压表判断电路故障的分析能力，电路故障分短路和断路两种情况，平
时做实验时试一试，多总结、提高分析能力。
举一反三：
【变式】如图是小明同学用电压表测灯泡L 电压的电路图，当闭合S时，灯泡L 不亮，检查电路、电源、电表连
2 1
接完好。
（1）请判断电路中的故障是 ；
（2）为了进一步检查故障，小明同学将电流表串联在电路中，闭合S，若电流表有示数，说明故障是
，若电流表无示数，说明 ；
（3）为进一步确定故障，小明又将电压表并在L 两端他能查出故障吗 ；
1
说明理由： 。
【答案】（1）L 短路或断路；（2）L 短路；L 断路；（3）能判断电路故障，若电压表有示数，说明L 断路；若电压表
1 1 1 1
无示数，说明L 短路
1
类型三、实验探究
4.在“探究串联电路电压特点”的实验中：
（1）请在右边的虚线框中画出与左图对应的电路图，并在电路图中标上L、L；
1 2
（2）某次测量时，电压表的示数如图所示，则此时灯L 两端的电压为_________V；
1
（3）某同学在测量了灯L 两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L 两
1 2
端的电压，这一做法存在的问题是_____________。
【答案】（1）如上图所示；（2）1.9；（3）电压表的正负接线柱接反了
【解析】（1）两只灯泡串联，电压表测量灯泡L 两端的电压，按照画电路图的要求画出电路，电路图如下图所
1
示。宇轩在线资源中心 shop256921660.taobao.com
（2）由实物图可见，电压表选择的是0～3V量程，对应的分度值是0.1V，指针指在1V后面第9个小格上，读数
为1V+0.1V×9=1.9V。
（3）如图所示，如果将AE导线的A端松开，接到D接线柱上测量灯L 两端的电压，这样电流从电压表的“﹣”
2
接线柱流入，从“+”接线柱流出了，电压表的正负接线柱接反了。
【总结升华】题目考查了探究串联电路电压规律的实验，注意电压表的用法和电路图。
举一反三：
【变式1】如图所示，小刚在探究“串联电路的电压特点”时，将两盏标有“2.5V 0.3A”的小灯泡串联起来，
接到可调直流电源两端。突然，原来正常发光的两盏灯同时熄灭。
（1）关于这两盏灯的故障判断，小刚给出了四种猜测：四个猜想中，可能性最大的是（ ）
A．一盏灯断路，另一盏灯完好 B．一盏灯短路，另一盏灯完好
C．一盏灯断路，另一盏灯短路 D．两盏灯同时被烧断
（2）如果这两盏灯熄灭的原因是其中的一盏灯有故障．现有①规格相同的灯泡；②符合要
求的电压表；③符合要求的电流表；④一根导线。从它们中间选择一种器材来检测故障，你认为不适用的是
和 （填序号）。理由是 。
（3）故障排除后，小刚测出的数据如下表：
实验次数 U /V U /V U /V
ab bc ac
1 2.0 2.0 4.0
2 2.2 2.2 4.5
3 2.5 2.6 5.0
得出结论：①串联电路中的总电压等于各部分电路两端的电压之和；②串联电路中各部分两端的电压相等。
请你对上述结论分别进行评估：根据串联电路的电压特点结论 （选“①”或“②”）是错误的。形成
错误结论的原因是： 。
【答案】（1）A；（2）③；④；用它们检测电路故障容易烧坏另一个灯泡；（3）②；采用同样规格的灯泡进行实验
（或没有换用不同规格的灯泡进行实验）。
【变式2】（2015•朝阳区一模）如图所示，小阳在“探究串联电路的电压规律”实验时，闭合开关S，用电压表分
别测出AB、BC、AC两端的电压分别为U =2.5V，U =1.5V，U =4V，在表格中记录数据后，接下来的实验步骤是（
AB BC AC
）
A．整理器材，结束实验
B．分析数据，得出结论
C．换用电压表的另一量程，再测出一组电压值
D．换用不同规格的小灯泡，再测出几组电压值
【答案】D宇轩在线资源中心 shop256921660.taobao.com
