让更多的孩子得到更好的教育
【巩固练习】
1. 在某电路中，两只灯泡两端的电压相等，由此可知，两灯泡的连接方式是（ ）
A.一定是串联的 B.一定是并联的 C.串联、并联都有可能 D.无法判断
2. 如图所示，设电源电压保持不变，S 断开S 闭合时，电压表读数为4.5V，S 闭合S 断开时，电压表读数
1 2 1 2
变为3V，灯泡L 和L 两端电压分别是（ ）
l 2
A．3V和4.5V B．3V和1.5V C．3V和3V D．1.5V和4.5V

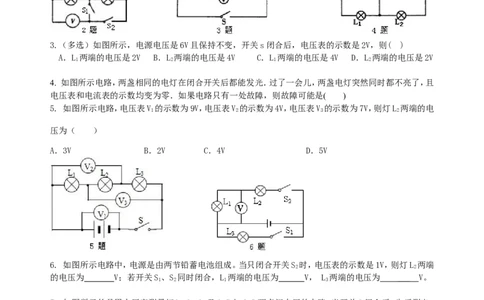

3.（多选）如图所示，电源电压是6V且保持不变，开关s闭合后，电压表的示数是2V，则( )
A．L 两端的电压是2V B．L 两端的电压是4V C．L 两端的电压是4V D．L 两端的电压是2V
1 2 1 2
4. 如图所示电路，两盏相同的电灯在闭合开关后都能发光．过了一会儿，两盏电灯突然同时都不亮了，且
电压表和电流表的示数均变为零．如果电路只有一处故障，则故障可能是( )
5. 如图所示电路，电压表V 的示数为9V，电压表V 的示数为4V，电压表V 的示数为7V，则灯L 两端的电
1 2 3 2
压为（ ）
A．3V B．2V C．4V D．5V
6. 如图所示电路中，电源是由两节铅蓄电池组成。当只闭合开关S 时，电压表的示数是1V，则灯L 两端
2 2
的电压为_______V；若开关S、S 同时闭合，L 两端的电压为______V， L 两端的电压为 __ _ V。
1 2 1 3
7. 如图所示的是用电压表测量灯L、L、L 及A、B与C、D两点间电压的电路。当开关S闭合后，先后测出；
1 2 3
甲图中的电压分别为U、U、U 和U ，它们之间的关系是________。乙图中的电压分别为U、U、U、和U ，
1 2 3 AB 1 2 3 CD
它们之间的关系是________。(填写公式)
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第1页 共5页让更多的孩子得到更好的教育
8. 把3节电压为1.5 V的干电池串联后，总电压为 V；把它们并联后的电压为 V。
9. 个同学做实验时，组成如图所示的电路。闭合开关后，发现两盏灯都不亮．他用一块电压表检测故障。
将电压表并联在ac两点时，闭合开关S，电压表示数是3V。将电压表并联在ab两点时，电压表示数为0。
将电压表并联在bc两点时，闭合开关S，电压表示数是3V。由此可以做出判断，电路在 两点之
间发生了 故障。
10. 如图所示电路中，电源由4节干电池串联组成。当电路接通时，电压表V 的示数是4V，电压表V 的示
1 2
数是3V，L、L、L 三盏灯两端的电压分别为U、U、U，则灯L 两端的电压U 为_________V, L 两端的电压
1 2 3 1 2 3 1 1 3
U 为_________V。
3

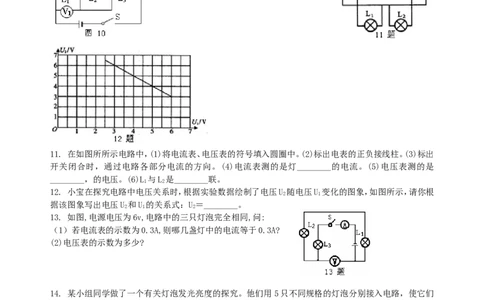

11. 在如图所所示电路中，(1)将电流表、电压表的符号填入圆圈中。(2)标出电表的正负接线柱。(3)标出
开关闭合时，通过电路各部分电流的方向。(4)电流表测的是灯________的电流。(5)电压表测的是
________，的电压。(6)L 与L 是________联。
1 2
12. 小宝在探究电路中电压关系时，根据实验数据绘制了电压U 随电压U 变化的图象，如图所示，请你根
2 1
据该图象写出电压U 和U 的关系式：U＝________。
2 1 2
13. 如图,电源电压为6v,电路中的三只灯泡完全相同,问:
（1）若电流表的示数为0.3A,则哪几盏灯中的电流等于0.3A?
(2)电压表的示数为多少?
14. 某小组同学做了一个有关灯泡发光亮度的探究。他们用5只不同规格的灯泡分别接入电路，使它们
都正常发光，并用电压表和电流表分别测得灯泡正常发光时的电压和电流。该小组的同学仔细观察灯泡
的亮暗程度，把实验数据分成两组，如下表一、表二所示。
表一（第一组）
实验序号 电压（V） 电流（A） 灯的亮度
1 6 2.00 最亮
2 6 1.00 比较亮
3 6 0.50 较暗
表二（第二组）
实验序号 电压（V） 电流（A） 灯的亮度
4 12 1.00 最亮
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第2页 共5页让更多的孩子得到更好的教育
5 6 1.00 比较亮
6 3 1.00 较暗
（1）分析比较表一的数据及观察到的现象，可得到的初步结论是：
（2）分析比较 的数据及观察到的现象，可得出的初步结论是：通过灯泡的电流相同时，灯泡两端
的电压越高，灯泡越亮。

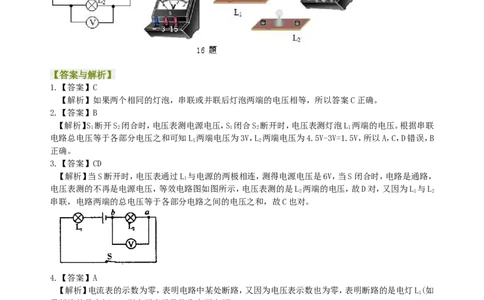

15. 按如图所示的电路图连接实物
【答案与解析】
1.【答案】C
【解析】如果两个相同的灯泡，串联或并联后灯泡两端的电压相等，所以答案C正确。
2.【答案】B
【解析】S 断开S 闭合时，电压表测电源电压，S 闭合S 断开时，电压表测灯泡L 两端的电压。根据串联
1 2 1 2 l
电路总电压等于各部分电压之和可知L 两端电压为3V，L 两端电压为4.5V-3V=1.5V，所以A，C，D错误，B
l 2
正确。
3.【答案】CD
【解析】当S断开时，电压表通过L 与电源的两极相连，测得电源电压是6V，当S闭合时，电路是通路，
1
电压表测的不再是电源电压，等效电路图如图所示，电压表测的是L 两端的电压，故D对，又因为L 与L
2 1 2
串联，电路两端的总电压等于各部分电路之间的电压之和，故C也对。
4.【答案】A
【解析】电流表的示数为零，表明电路中某处断路，又因为电压表示数也为零，表明断路的是电灯L(如
1
果断路的是电灯L，则电压表示数约为电源电压)。
2
5.【答案】B
【解析】因为该电路是串联电路，V 并联在电源的两端，所以V 测量电源的电压；而V 并联在L、L 两端，
1 1 2 1 2
所以V 测量L、L 两端的电压之和；V 并联在L、L 两端，所以测量L、L 两端的电压。
2 1 2 3 2 3 2 3
因为串联电路两端的电压等于各部分电压之和
所以U+U+U=9V--------------①
1 2 3
根据V、V 的示数可得：
2 3
U+U=4V---------------------②
1 2
U+U=7V---------------------③
2 3
联立①②③式可得：U=2V
2
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第3页 共5页让更多的孩子得到更好的教育
6.【答案】3；1；4
【解析】两节铅蓄电池串联总电压是4V，当只闭合开关S 时，灯泡L 、L 串联电压表测量L 两端的电
2 1 2 1
压，根据串联电路中电压规律，L 两端的电压为3V；开关S、S 同时闭合，灯泡L 、L 串联并到了电源两
2 1 2 1 2
端，灯泡L 并联到了电源两端，L 两端的电压是1V，L 两端的电压是3V。
3 1 3
7.【答案】U ＝U+U+U；U ＝U＝U＝U
AB 1 2 3 CD 1 2 3
8.【答案】4.5 1.5
【解析】串联电池组的电压特点：总电压等于每节电池的电压之和，即U=U＋U＋…＋U，其中U为串联
1 2 n
电池组的总电压，U 是串联的第n节电池的电压。若1节电池的电压都为U，则串联后的总电压为U=nU。
n 0 0
所以3节干电池串联后的总电压U=nU=3×1.5 V=4.5 V。并联电池组的电压特点：电压相同的电池并联
0
后的总电压等于每节电池的电压，即U=U=U=…=U，所以三节干电池并联后的电压U=1.5 V。
1 2 n
9.【答案】bc；断路
【解析】电压表并联在ac两点时，闭合开关S，电压表示数是3V，说明a点到电源正极和c点到电源负
极的电路是完好的；电压表并联在ab两点时，电压表示数为0，说明b点经c点到负极电路有断路；电压
表并联在bc两点时，闭合开关S，电压表示数是3V，说明b点经a点到正极的电路是完好的。所以故障出
在b、c之间，是断路。

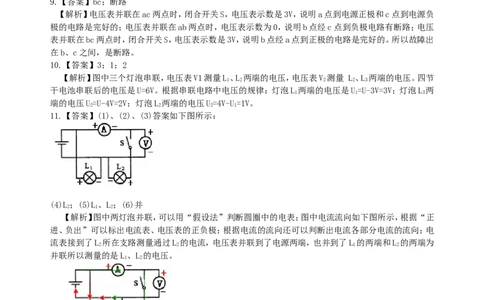

10.【答案】3；1；2
【解析】图中三个灯泡串联，电压表V1测量L、L 两端的电压，电压表V 测量 L、L 两端的电压。四节
1 2 2 2 3
干电池串联后的电压是U=6V。根据串联电路中电压的规律：灯泡L 两端的电压是U=U-3V=3V；灯泡L 两
1 1 3
端的电压U=U-4V=2V；灯泡L 两端的电压U=4V-U=1V。
2 2 2 1
11.【答案】(1)、(2)、(3)答案如下图所示：
(4)L；(5)L、L；(6)并
2 1 2
【解析】图中两灯泡并联，可以用“假设法”判断圆圈中的电表；图中电流流向如下图所示，根据“正
进、负出”可以标出电流表、电压表的正负极；根据电流的流向还可以判断出电流各部分电流的流向；电
流表接到了L 所在支路测量通过L 的电流，电压表并联到了电源两端，也并到了L 的两端和L 的两端为
2 2 1 2
并联所以测量的是L、L 的电压。
1 2
12.【答案】9V—U
1
【解析】从图象可以看出，电压U 与电压U 成一次函数关系，设关系式为U＝KU+b，则根据表中提供的数
2 1 2 1
据，选取两个特殊点，如(3 V，6 V)和(4 V，5 V)代入上式，得K＝-1，b＝9 V，因此可得到关系式为：U＝9
2
V-U。
1
13.【答案】（1）L、L、L （2）4V
1 2 3
【解析】（1）图中电路，三个灯泡是串联，串联电路中电流相等，所以流过三个灯的电流相等都是
0.3A；
（2）三个灯泡规格相等，电源电压是U总=6V所以每个灯泡两端的电压也相同
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第4页 共5页让更多的孩子得到更好的教育
一个灯泡两端的电压： ；
电压表测量L、L 两端的电压，电压表示数： 。
1 2
14.【答案】(1)电压相同时，电流越大，灯泡越亮。(2)表二
15.【答案】实物图如下：
【解析】L 与L 并联，电流表测量L 中电流，电压表测量并联电路两端的电压，开关控制整个电路，根
1 2 1
据电路图将实物连接起来。
