文档内容
（测试时间：30分钟，满分:60分）
一．选择题（每题3分，共30分）
1.将灯L、L 串联在某电路中，发现灯L 比灯L 亮很多，下列说法正确的是（ ）
1 2 2 1
A．通过L 的电流比L 大 B．通过L 的电流比L 小
2 1 2 1
C．通过两灯的电流一样大 D．无法比较通过两灯的电流大小
【答案】C
【解析】串联电路中电流处处相等。由题意知：灯L、L 串联在某电路中，故通过两灯的电流一样大，而灯L 比
1 2 2
灯L 亮很多是因为L 消耗的实际功率比L 大得多的原因，故本题正确选项是C。
1 2 1

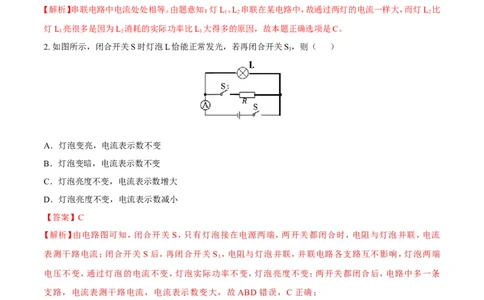

2. 如图所示，闭合开关S时灯泡L恰能正常发光，若再闭合开关S，则（ ）
1
R
A．灯泡变亮，电流表示数不变
B．灯泡变暗，电流表示数不变
C．灯泡亮度不变，电流表示数增大
D．灯泡亮度不变，电流表示数减小
【答案】C
【解析】由电路图可知，闭合开关S，只有灯泡接在电源两端，两开关都闭合时，电阻与灯泡并联，电流
表测干路电流；闭合开关S后，再闭合开关S ，电阻与灯泡并联，并联电路各支路互不影响，灯泡两端
1
电压不变，通过灯泡的电流不变，灯泡实际功率不变，灯泡亮度不变；两开关都闭合后，电路中多一条
支路，电流表测干路电流，电流表示数变大，故 ABD错误，C正确；
3. 如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为I ＝0.5A，
A
I ＝0.3A，I ＝0.2A，在表格中记录数据后，下一步首先应该做的是（ ）
B C
A.整理器材，结束实验
B.换用不同规格的小灯泡，再测出几组电流值C.分析数据，得出结论
D.换用电流表的另一量程，再测出一组电流值
【答案】B
【解析】一次实验得出结论，具有偶然性。为使结论避免偶然性，具有普遍意义，需换用不同规格的小灯泡，再
测出几组电流值。对照各选项，B正确，选填B。由于换用电流表不能改变电路中电流的大小，故D选项不符
合实验要求，错误。

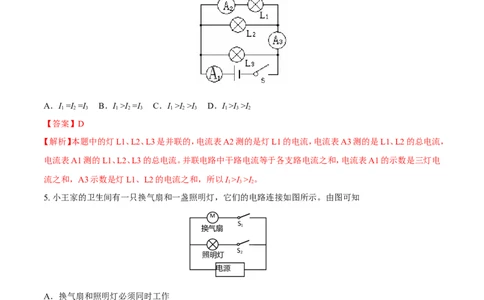

4. 如图所示电路中，电流表A、A、A 的示数分别为I、I、I，它们的大小关系是（ ）
1 2 3 1 2 3
A．I =I =I B．I >I =I C．I >I >I D．I >I >I
1 2 3 1 2 3 1 2 3 1 3 2
【答案】D
【解析】本题中的灯L1、L2、L3是并联的，电流表A2测的是灯L1的电流，电流表A3测的是L1、L2的总电流，
电流表A1测的L1、L2、L3的总电流。并联电路中干路电流等于各支路电流之和，电流表A1的示数是三灯电
流之和，A3示数是灯L1、L2的电流之和，所以I >I >I。
1 3 2
5. 小王家的卫生间有一只换气扇和一盏照明灯，它们的电路连接如图所示。由图可知
M
S
换气扇 1
S
照明灯 2
电源
A．换气扇和照明灯必须同时工作
B．换气扇和照明灯不能同时工作
C．它们工作时通过的电流可能相等
D．它们工作时通过的电流一定相等
【答案】C
【解析】由电路图可知，照明灯和换气扇并联，它们可以独立工作、互不影响；开关S 控制换气扇，开关S 控制
1 2
照明灯；并联电路中，各支路电流可能相等，也可能不相等。所以C正确。
6. 在如图所示的电路中，若A 的读数是0.2A，A 的读数是0.3A，则A的读数是（ ）
1 2A． 0.1A B． 0.2A
C． 0.3A D． 0.5A
【答案】D
【解析】本题中灯L、L 是并联的，电流表A在干路上，测的是它们的总电流；电流表A 与L 串联，测的是L
1 2 1 1 1
的电流；电流表A 测的是L 的电流。因为并联电路中的总电流等于各支路电流之和，所以电流表A的示数为
2 2
0.5A。

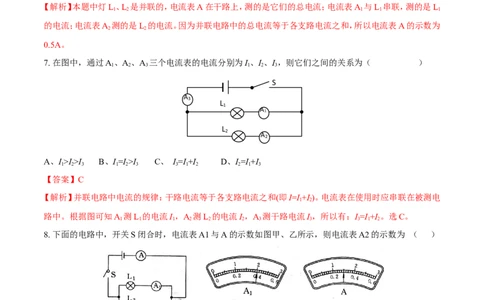

7. 在图中，通过A、A、A 三个电流表的电流分别为I、I、I，则它们之间的关系为（ ）
1 2 3 1 2 3
S
A
3
L
1
A
1
L
2
A
2
A、I>I>I B、I=I>I C、 I=I+I D、I=I+I
1 2 3 1 2 3 3 1 2 2 1 3
【答案】C
【解析】并联电路中电流的规律：干路电流等于各支路电流之和(即I=I+I)。电流表在使用时应串联在被测电
1 2
路中。根据图可知A 测L 的电流I，A 测L 的电流I，A 测干路电流I，所以有：I=I+I。选C。
1 1 1 2 2 2 3 3 3 1 2
8. 下面的电路中，开关S闭合时，电流表A1与A的示数如图甲、乙所示，则电流表A2的示数为 （ ）
A．1.1A B．0.1A C．0.1A D．无法确定
【答案】A
【解析】此题是并联电路，电流表A测量的是电路的总电流，电流表A1测量的是通过灯泡L 的电流，电流表
1
A2量的是通过灯泡L 电流，根据并联电路的电流规律可知，干路的总电流等于各支路的电流之和。电流表A
2
的示数大于电流表A1的示数，电流表A用电流表的大量程读数是1.5A，电流表A1是用小量程读数是
0.4A。那么通过灯泡L 电流是1.5A-0.4A=1.1A，故选A。
29.如图甲所示，开关闭合后，两个电流表指针偏转均为（乙）图所示，则通过L1和L2的电流分别为（ ）
甲 乙
A、0.44A 2.2A
B、0.44A 1.76A
C、0.76A 0.44A
D、0.44A 2.64A
【答案】B
【解析】分析电路可知：两灯并联，电流表A测的是干路电流，电流表A 测的是L 所在支路的电流；由于并联
1 1
电路中，干路中的电流等于各支路电流之和，所以电流表A选用的应该是大量程（0～3A），A 选用的是小量
1
程（0～0.6A）；然后根据相应量程下的分度值和指针位置来进行读数．结合并联电路的电流特点即可求出通
过各灯的电流大小。经分析可知，电流表A选择的量程是0～3A，分度值为0.1A，所以电流表A的示数为
I=2.2A，即干路电流为2.2A；电流表A 选择的量程是0～0.6A，分度值是0.02A，所以电流表的示数为
1
I=0.44A，即通过灯L 的电流为0.44A；通过灯L 的电流大小为：I=I-I=2.2A-0.44A=1.76A．
1 1 2 2 1
故选B。

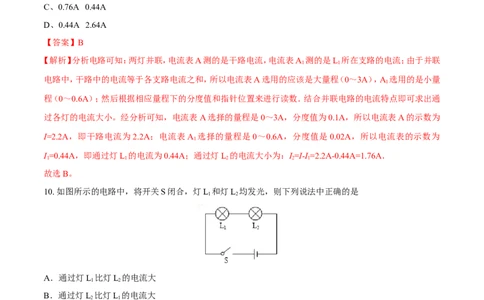

10. 如图所示的电路中，将开关S闭合，灯L 和灯L 均发光，则下列说法中正确的是
1 2
A．通过灯L 比灯L 的电流大
1 2
B．通过灯L 比灯L 的电流大
2 1
C．灯L 和灯L 两端的电压相等
1 2
D．通过灯L 和灯L 的电流相等
1 2
【答案】D
【解析】串联电路只有一个通路；并联电路有两条或多条通路；串联电路起分压作用；电流处处相等．由
图知，两只灯泡组成的电路只有一个通路，所以是串联；ABD、串联电路中，处处电流相等，因此通过
灯L 和灯L 的电流相等；故AB错误，D正确；C、串联电路起分压作用，所以灯 L 和灯L 两端的电
1 2 1 2
压不一定相等．故C错误．故选D．二．填空题（每空2分，共12分）
11.小明在“探究串联电路电流特点”时，他应选择两个规格__ ____的（填“相同”或“不相同”）小灯泡的。
小明在连接电路时把一只开关和两只小灯泡连接后，刚把线路两端接到电源两极，两灯就亮了，他在实验操
作中的不当之处是： 。
【答案】不相同 连接电路时开关没有断开
【解析】为了避免实验的偶然性，使实验结论具有普遍性，实验时应使用不同规格的灯泡；把一只开关和两只
小灯泡连接后，刚把线路两端接到电源两极，两灯就亮了，说明连接电路时开关没有断开。
12. 如图甲电路，当开关s闭合后，电流表的指针偏转如图乙所示，其中a电流表测量的是通过 （选填
“电源”、“L”或“L”）的电流，通过L 的电流应为 A．
1 2 2
【答案】L 0.9
1
【解析】在此题中两个灯泡是并联的，电流表a是测量通过灯泡L 的电流，电流表b测量的是干路的总电流。
1
根据并联电路的电流规律可知，电流表b的示数大于电流表a的示数，所以电流表b用大量程读数是1.2A；
电流表a用小量程读数是0.3A 。那么通过L 的电流应为1.2A-0.3A=0.9A.
2
13. 如图甲所示的电路，电流表A 与A 的指针位置如图乙所示，则电流表A 的示数是 A，通过灯
1 2 1
L 的电流是 A．
2
【答案】0.26，0.34【解析】灯L 与灯L 并联，电流表A 测量干路的电流I，电流表A 测量通过支路L 的电流I1．
1 2 2 1 1
根据并联电路电流规律可知：干路电流大于支路电流．而从两表指针偏转位置来看，A 偏转的角度比A 偏转
2 1
的角度小，说明这两表使用的量程不同．由此得出：A 一定使用的是3A量程，A 使用的是0.6A量程．
2 1
3A量程的分度值是0.1A，所以A 的读数是0.6A；0.6A量程的分度值是0.02A，所以A 的读数是0.26A．
2 1
根据并联电路电流规律：I=I+I，得出灯L 的电流：I=I-I=0.6A-0.26A=0.34A．
1 2 2 2 1
三．作图题（3分）
14.小明用三个电流表和两个灯泡做实验，检验并联电路干路电流是否等于各支路电流之和，其连接的电路如
图所示。这个电路中有一根导线接错了，请在这根导线上打“×”，然后画出正确的连接位置。
【答案】如图：
【解析】图中两个电流表测得都是L 的电流，应分别让两个电流表与两个灯泡串联然后再并联。
1
四．实验题（每空2分，共12分）
15.某同学希望通过比较电路中不同位置的电流表的读数来研究串联电路的电流规律．所接电路图如图 1所
示，闭合开关后，两电流表指针偏转情况如图2所示．（1）该同学发现电流表A 指针偏转较A 小，所以他认为“串联电路电流每流经一个用电器，电流都会减弱
1 2
一些”．你认为他的判断是 （填：“正确”或“错误”）的，出现电流表指针偏转角度不同的原因是
____________________________________。
（2）另一同学连接的电路如图3所示．他认为：若两灯亮度相同，则说明流过两灯电流相等，这观点对吗？
答： ，因为 。
（3）连接电路后，两灯泡都亮，由于连线较乱，一时无法确定电路是串联还是并联，以下两种简单判断方法是
否可行？请你在表中空格填写“可行”或“不可行”。
方法 操作 现象 结论 方法是否可行
方法1 把其中一灯泡从灯座中取下 另一灯熄灭 两灯一定是串联
方法2 把任意一根导线断开 两灯熄灭 两灯一定是串联
【答案】（1）错误 电流表所选的量程不同（2）不对 不能以灯泡的亮度来衡量通过电流的强弱 （3）可行
不可行
【解析】（1）串联电路中电流处处相等，出现电流表A 指针偏转较A 小，说明两个电流表的量程不一致造成
1 2
指针偏转角度不一样，量程大的指针偏转角度小；他的判断是错误的，原因是两只电流表所选的量程不同．
（2）灯泡亮度是由灯泡实际功率决定的。如果两个灯泡电阻不相同，即使流过两灯泡的电流相同，两灯泡的亮
度也不相同，因此乙的观点不对；泡的亮度与灯泡的实际功率有关，不能以灯泡的亮度来衡量通过电流的强
弱．（3）①方法1：把其中一个灯泡从灯座上取走，灯座处断路，另一盏灯不能工作，各用电器之间互相影响，
所以两个灯泡是串联的，方法可行．②方法2：在串联电路中，断开任意一条导线，所有的用电器都不能工作．
但是在并联电路中，只有断开干路上的导线，所有的用电器都不能工作．所以两个灯泡可能是串联，也可能是
并联．
五．计算题（3分）
15.如图所示，（1）当S 闭合、S 和S 都断开时电流表A 的示数为1A，求电流表A 和A 的示数各为多少？；
1 2 3 1 2 3
（2）当S 和S 闭合、S 断开时，电流表A 和A 的示数分别为4．5A和1．5A，求电流表A 的示数为多少？
2 3 1 3 2 1
（3）若将S、S 和S 同时闭合会发生什么现象？
1 2 3【答案】（1）A 示数和A 示数相同为1A.A 示数为0A。（2）3A（3）短路
2 1 3
【解析】（1）根据电路图可知，当S 闭合、S 和S 都断开时，L、L 串联连接，电流表A 和A 的都测量电路电
1 2 3 1 2 1 2
流，根据串联电路电流的特点和电路的结构可知电流表A 的示数与A 的示数相同为1A；A 的支路断开，示
2 1 3
数为0；（2）当S 和S 闭合、S 断开时，L、L 并联连接，电流表A 测干路电流，电流表A 测L 中的电流，电
2 3 1 1 2 3 1 1
流表A 测L 中的电流；I=I-I=4.5A-1.5A=3A；（3）当S、S 和S 同时闭合时，电流从电源正极开始，直接从
2 2 1 3 2 1 2 3
S、S 回到电源负极，故发生电源短路，电源将被烧坏．
