1. 下列数据中最接近实际情况的是（ ）
A．一个中学生站立时对水平地面的压强约为100Pa
B．一本九年级物理课本的质量约为1kg
C．一个中学生从一楼走到三楼所做的功约为300J
D．考场内一盏日光灯正常发光时的电流约为0.2A
【答案】D
【解析】A选项中一个中学生站立时对水平地面的压强约为10000Pa，该选项是错误的；B选项中一本九年级
物理课本的质量约为500g，该选项是错误的；C选项中一个中学生的质量约为50kg，从一楼走到三楼的高度
约为6m，则所做的功约为3000J，该选项是错误的；D选项中考场内一盏日光灯正常发光时的电流约为0.2A，
符合实际，本题正确选项是D。

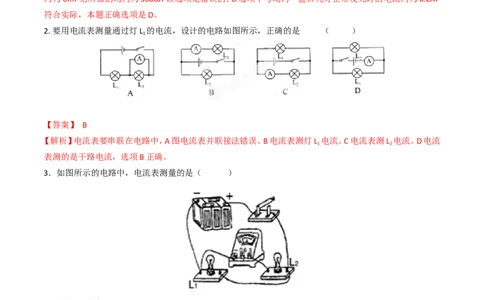

2. 要用电流表测量通过灯L 的电流，设计的电路如图所示，正确的是 （ ）
1
【答案】 B
【解析】电流表要串联在电路中，A图电流表并联接法错误。B电流表测灯L 电流。C电流表测L 电流。D电流
1 2
表测的是干路电流，选项B正确。
3．如图所示的电路中，电流表测量的是（ ）
A.通过灯L 的电流
1
B.通过灯L 的电流
2
C.通过灯L 和灯L 的电流之和
1 2
D.电源供给电路的总电流
【答案】B
【解析】电流表的正确使用方法：串联在被测电路中；电流要从“+”接线柱流入电流表，“-”接线柱流出电
流表；不要超出电流表的量程；绝对不允许不经过任何用电器直接把电流表接在电源的两极上。从电路图中
可以看出，两个灯泡是并联的，电流表和灯泡L2串联，因此电流表测量的是灯泡L2中的电流。故选B。
4.关于电流表的使用，下列说法错误的是（ ）
A．电流表应串联在电路中
B．在未知电路电流的情况下应使用较小的量程
C．不可将电流表直接接在电源上
D．连接时应使电流从电流表的正接线柱流进
【答案】Ｂ
【解析】电流表的正确使用方法是：电流表要串联在电路中；电流要从电流表的正接线柱进，从负接线柱出；
被测电流不能超过电流表量程；不能将电流表直接接在电源两极上。
A、电流表要与被测电路串联，所以A正确，不合题意；
B、在未知电路电流的情况下应使用较大的量程试触，根据指针偏转角度估计电流大小，选择合适的量程．故
B错误，选项Ｂ符合题意；
C、电流表电阻很小，若直接接在电源上，电流表会很大，烧坏电流表，故C正确，不合题意；
D、电流表接入电路中，应使电流从电流表的正接线柱流进，若接反，指针会反转，损坏电流表，故D正确，不
合题意。

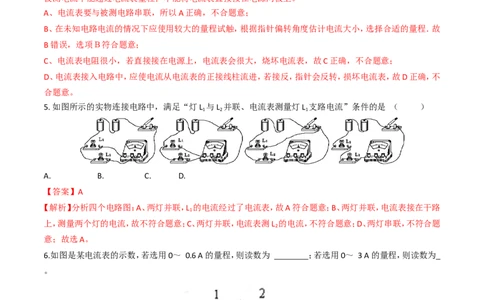

5. 如图所示的实物连接电路中，满足“灯L 与L 并联、电流表测量灯L 支路电流”条件的是 （ ）
1 2 1
A. B. C. D.
【答案】A
【解析】分析四个电路图：A、两灯并联，L 的电流经过了电流表，故A符合题意；B、两灯并联，电流表接在干路
1
上，测量两个灯的电流，故不符合题意；C、两灯并联，电流表测L 的电流，不符合题意；D、两灯串联，不符合题
2
意；故选A。
6.如图是某电流表的示数，若选用0～ 0.6 A 的量程，则读数为 ；若选用0～ 3 A 的量程，则读数为
。
【答案】0.3A 1.5A
【解析】电流表的读数：首先确定使用的量程，然后确定每一个大格和每一个小格代表的示数，根据指针位置
读数。在读数时，一定要看清电流表所选的量程。电流表使用的是0-0.6A的量程，每一个大格代表0.2A，每一个小格代表0.02A，示数为：0.02A×15=0.5A；电流表使用的是0-3A的量程，每一个大格代表1A，每一个小格代
表0.1A，示数为：0.1A×15=1.5A。
7. 如图甲所示的电路，电流表A 与A 的指针位置如图乙所示，则电流表A 的示数是 A，通过灯L
1 2 1 2
的电流是 A．
【答案】0.26，0.34
【解析】灯L 与灯L 并联，电流表A 测量干路的电流I，电流表A 测量通过支路L 的电流I ．
1 2 2 1 1 1
根据并联电路电流规律可知：干路电流大于支路电流．而从两表指针偏转位置来看，A 偏转的角度比A 偏转
2 1
的角度小，说明这两表使用的量程不同．由此得出：A 一定使用的是3A量程，A 使用的是0.6A量程．
2 1
3A量程的分度值是0.1A，所以A 的读数是0.6A；0.6A量程的分度值是0.02A，所以A 的读数是0.26A．
2 1
根据并联电路电流规律：I=I +I ，得出灯L 的电流：I =I-I =0.6A-0.26A=0.34A．故答案为 0.26，0.34．
1 2 2 2 1

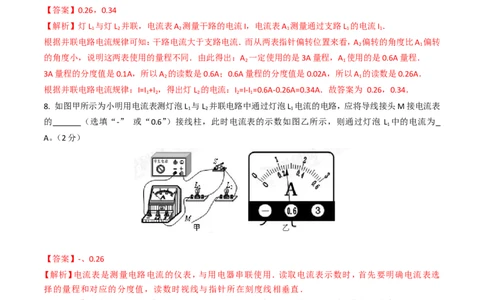

8. 如图甲所示为小明用电流表测灯泡L 与L 并联电路中通过灯泡L 电流的电路，应将导线接头M接电流表
1 2 1
的 （选填“-” 或“0.6”）接线柱，此时电流表的示数如图乙所示，则通过灯泡 L 中的电流为
1
A。（2分）
【答案】-、0.26
【解析】电流表是测量电路电流的仪表，与用电器串联使用．读取电流表示数时，首先要明确电流表选
择的量程和对应的分度值，读数时视线与指针所在刻度线相垂直．
由图知：①两只灯泡并联，电流表要测量通过灯泡 L 的电流，必须与L 串联，通过L 的电流不能进入
1 1 2
电流表，所以线头M要与电流表的”-“接线柱相连；
②电流表选择的量程是0～0.6A，对应的分度值为0.02A，指针在“0.2”后第三小格处，所以电流表
的示数为0.2A+3×0.02A=0.26A．
故答案为：-；0.26．
9. 如图所示，是实验室中常见的一种仪表的示意图，请你写出从图中得到的三条信息：
①_________________________；②_______________________；③________________________【答案】此表是电流表 它有两个量程，分别为0-3A及0-0.6A 此时流过电流表的电流为1.5A
【解析】根据表头来识别电表，分析获得信息。电表的类型可以根据表头中的符号来区分，表头中间有字母A，
它表示此表为电流表。表头有两个量程，通过图可以看出电流表有两个量程分别是0-3A和0-0.6A。根据电流
表的接线可以知道所选量程，根据指针位置可以读出电表的示数为1.5A。

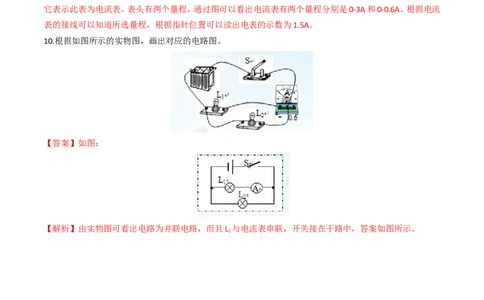

10.根据如图所示的实物图，画出对应的电路图。
【答案】如图：
【解析】由实物图可看出电路为并联电路，而且L 与电流表串联，开关接在干路中，答案如图所示。
1
