文档内容
（测试时间：30分钟，满分:60分）
一、选择题（每题3分，共33分）

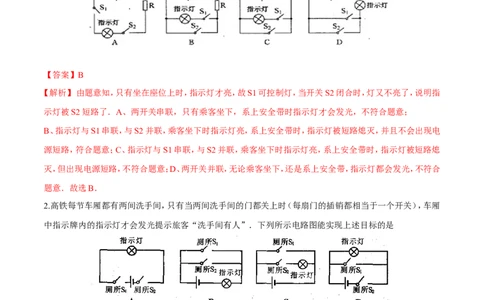

1.为保证司乘人员的安全，轿车上设有安全带未系提示系统。当乘客坐在座椅上时，座椅下的开关S 闭合，若
1
未系安全带，则开关S 断开，仪表盘上的指示灯亮起；若系上安全带，则开关S 闭合，指示灯熄灭。下列设计
2 2
最合理的电路图是
【答案】B
【解析】 由题意知，只有坐在座位上时，指示灯才亮，故S1可控制灯，当开关S2闭合时，灯又不亮了，说明指
示灯被S2短路了．A、两开关串联，只有乘客坐下，系上安全带时指示灯才会发光，不符合题意；
B、指示灯与S1串联，与S2并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，并且不会出现电
源短路，符合题意；C、指示灯与S1串联，与S2并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄
灭，但出现电源短路，不符合题意；D、两开关并联，无论乘客坐下，还是系上安全带，指示灯都会发光，不符合
题意．故选B．
2.高铁每节车厢都有两间洗手间，只有当两间洗手间的门都关上时（每扇门的插销都相当于一个开关），车厢
中指示牌内的指示灯才会发光提示旅客“洗手间有人”．下列所示电路图能实现上述目标的是
【答案】A
【解析】两个开关都闭合时，灯才发光，只要有一个开关断开，灯都不会亮，所以两开关应串联，同时再与灯串
联。
3.新交通法规于2013年1月1日施行，驾驶员不系安全带记3分，罚100元．汽车上设置了“安全带指示灯”，
提醒驾驶员系好安全带．当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，
指示灯发光．下图中符合上述要求的电路图是（ ）[来源:Zxxk.Com]【答案】B
【解析】 由题意知，未系好安全带时指示灯亮，系好安全带灯泡不亮，说明开关断开指示灯亮，开关闭合时指
示灯不亮，即开关与指示灯并联，把指示灯短路了。分析电路可知B选项正确，为了防止指示灯被短路时造成
电源短路必须在电路中串联一个电阻保护电路。故选B．

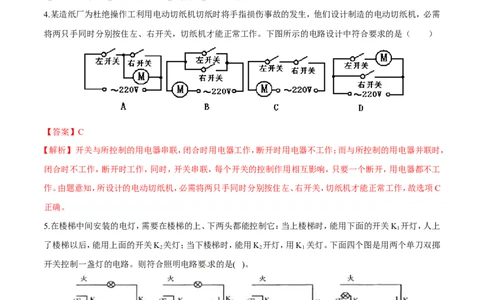

4.某造纸厂为杜绝操作工利用电动切纸机切纸时将手指损伤事故的发生，他们设计制造的电动切纸机，必需
将两只手同时分别按住左、右开关，切纸机才能正常工作。下图所示的电路设计中符合要求的是（ ）
【答案】C
【解析】 开关与所控制的用电器串联，闭合时用电器工作，断开时用电器不工作；而与所控制的用电器并联时，
闭合时不工作，断开时工作，同时，开关串联，每个开关的控制作用相互影响，只要一个断开，用电器都不工
作。由题意知，所设计的电动切纸机，必需将两只手同时分别按住左、右开关，切纸机才能正常工作，故选项C
正确。
5.在楼梯中间安装的电灯，需要在楼梯的上、下两头都能控制它：当上楼梯时，能用下面的开关K 开灯，人上
1
了楼梯以后，能用上面的开关K 关灯；当下楼梯时，能用K 开灯，用K 关灯。下面四个图是用两个单刀双掷
2 2 1
开关控制一盏灯的电路。则符合照明电路要求的是( )。
【答案】D
【解析】 开关应接在火线和用电器之间，灯接在开关和零线之间，所以A、B错误；C图当K 接2，K 接3时造
1 2
成电源短路，所以不对；D所示的接法如果此时人在楼下，则把K 拨到3位置，灯亮，如果人在楼上，把K 拨
1 2
到3位置时灯亮，所以在楼上和楼下都能控制，D对。6. 下面是小强同学对身边的一些电路工作情况进行观察分析得出的判断，其中不正确的是（ ）
A．电蚊拍具有灭蚊和照明功能，灭蚊网和照明灯有时同时工作，有时单独工作，它们是并联的
B．马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的
C．厨房中的抽油烟机装有照明灯和电动机，它们有时同时工作，有时单独工作，它们是并联的
D．一般家庭中都要安装几盏照明灯和其他用电器，使用时互不影响，它们是并联的
【答案】B
【解析】 A选项，灭蚊网和照明灯可以单独工作，说明它们为并联连接，A正确。B选项，路灯是用来为行人照
明的，当其中一个灯泡不亮时，其它灯泡仍可以正常工作，即每个灯泡既可以单独工作，又互不影响，因此路
灯是并联的，B错误。C选项，因为厨房的抽油烟机中的照明灯和电动机既可以单独工作，又互不影响，因此
它们的连接方式为并联， C正确。D选项，家庭电路中各用电器既可以单独工作，又互不影响，因此家庭电路
中各用电器是并联的，D正确。用电器之间互不影响，可以单独工作的，一定是并联，一起工作，一起不工作的
可能是串联，也可能是并联，要从其它方面加以区分。正确的选择是B。

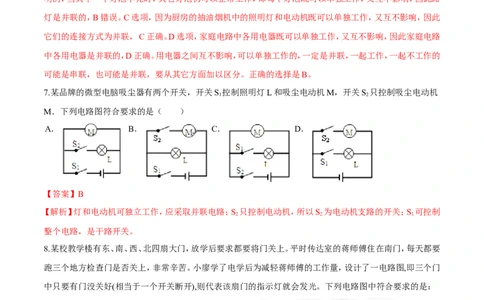

7.某品牌的微型电脑吸尘器有两个开关，开关S 控制照明灯L和吸尘电动机M，开关S 只控制吸尘电动机
1 2
M．下列电路图符合要求的是（ ）
A． B． C． D．
【答案】B
【解析】灯和电动机可独立工作，应采取并联电路；S 只控制电动机，所以S 为电动机支路的开关；S 可控制
2 2 1
整个电路，是干路开关。
8.某校教学楼有东、南、西、北四扇大门，放学后要求都要将门关上。平时传达室的蒋师傅住在南门，每天都要
跑三个地方检查门是否关上，非常辛苦。小廖学了电学后为减轻蒋师傅的工作量，设计了一电路图,即三个门
中只要有门没关好(相当于一个开关断开),则代表该扇门的指示灯就会发光。下列电路图中符合要求的是：
【答案】A
【解析】 当一个开关断开时，与该开关相连的灯泡发光，开关闭合时，灯泡不发光，根据此原理对各答案逐一分析．在A中，当开关全部闭合时，三个灯泡全部被短路，不发光，当东、西、北有一个开关断开，该灯被接通
发光，两个开关断开，就是两个灯发光，依此类推，故A符合题意．
在B中，东、西、北门有一个开关断开，不影响灯泡的发光，都闭合时，三个都不发光，断开东、西、北门任何一
个开关，灯泡都正常发光，故B不合题意．在C中，断开东、西、北门任何一个开关，都不影响三个灯泡正常发
光，故C不和题意．在D中，断开东、西、北门任何一个开关，与其相连的灯泡都不发光，与题意相反．故答案
为：A．

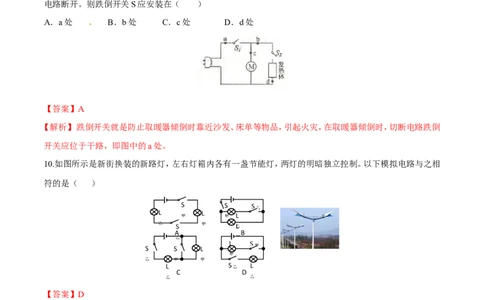

9.如图是某取暖器的工作电路图。为了安全起见，取暖器一般都要安装一个跌倒开关S，使取暖器倾倒时整个
电路断开。则跌倒开关S应安装在（ ）
A．a处 B．b处 C．c处 D．d处
【答案】A
【解析】 跌倒开关就是防止取暖器倾倒时靠近沙发、床单等物品，引起火灾，在取暖器倾倒时，切断电路跌倒
开关应位于干路，即图中的a处。
10.如图所示是新街换装的新路灯，左右灯箱内各有一盏节能灯，两灯的明暗独立控制。以下模拟电路与之相
符的是（ ）
S S S乙
L 甲 L 甲 L
乙 S 甲 L乙
A B
乙 甲
L S
S S L 甲
甲
乙 甲 甲
L S 乙 L
C D
乙 乙
【答案】D
【解析】 根据题意两灯的明暗独立控制，可知两灯的连接方式一定为并联，A两灯为串联方式，不符合题意；
B虽然两灯并联，但S 控制着两灯的亮暗，不符合题意；C当S 闭合时，灯L 短路，S 控制整个电路，不符
甲 甲 甲 乙
合题意；D两灯分别有独立的开关，亮暗互不影响，满足题意；答案选D。
11.某种电脑键盘清洁器有两个开关，开关S只控制照明用的小灯泡L，开关S只控制吸尘用的电动机。在下图
1 2
所示的四个电路图中，符合上述要求的是（ ）S
S 2
2
M M M M
S
S S 1
2 1
L L L
S 1 S 1 S 2
A B C D
【答案】D
【解析】 由题意可知，照明用的小灯泡L和吸尘用的电动机是并联的，而且它们分别由开关S 和S 控制。D
1 2
选项符合上述要求；而其余三个选项中的开关S 在干路上控制整个电路。故选D
1
二．填空题：（每空2分，共14分）
12.夜幕降临，道路两侧彩灯五光十色，霓虹灯闪跃跳动，扮靓着城市．（1）多年前，当其中的一个彩灯断路后，
整串彩灯同时熄灭，说明彩灯间的连接是 _ _联．（2）改用如图所示的小彩灯串联成串，一个彩灯熄灭后，其
余依然明亮，但取走任一只灯，整串灯也会熄灭．原因是小彩灯正常发光时，电流从 通过；灯丝断裂时，
电流从 中通过（选填“灯丝”或“金属丝”）．
【答案】 串联；灯丝和金属丝；金属丝
【解析】 用电器不能独立工作的电路是串联电路；在如图所示的彩灯中，金属丝与灯丝并联，小彩灯完好时，
两条支路都有电流通过；灯丝断裂时虽不能发光，金属丝支路仍然有电流通过，不影响其余彩灯发光。
13.小华喜欢听mp3机中的音乐，他在欣赏音乐时，耳机中的乐曲声是由耳机膜片____产生的。有一次小华不
小心把一边耳机的线扯断了，而另一边耳机仍有声音，根据此现象可以判断两边耳机是 的。（选填
“串联”或“并联”）。
【答案】振动；并联
【解析】 声音是由于物体的振动而产生的，因此耳机中的乐曲声是由耳机膜片振动产生的；
一边耳机的线扯断了，另一边耳机仍有声音，说明两边耳机的工作状态相互不受影响，由串并联电路的特点
可知，两边耳机是并联.
14.小灯泡的结构如图甲所示，按图乙中 图连接能让完好的的灯泡发光．在“怎样使两个小灯泡都亮
起来”的活动中，小明采用如图丙所示的方法连接，结果两个灯泡都亮了.这时，灯的连接方式是 .【答案】C、串联
【解析】 用电器要工作，必须有一定的电流通过。灯丝的两端分别和金属螺纹壳、金属触头相连，当灯丝的两
端与电源正负极构成通路时，灯泡发光。A、D选项中灯泡未接入电路，电源被短路。B选项未形成通路。C选
项电线的一端和电源的正极相连，电线的另一端和电源的负极相连，电路构成通路，灯泡发光，故C选择正确。
串联电路中电流只有一条路径，并联电路中电流有两条或多条路径，图丙中电流只有一条，所以两灯是串联
的。
三．作图题：（第15题6分，第16题7分，共13分）
15.根据如图所示的实物连线图，画出对应的电路图．（要求连线要横平竖直，尽量使电路图简洁美观）
【答案】
【解析】 根据实物图画电路图的方法是：先分析电路的连接方式，然后用电路元件符号按要求画出电路图，注
意元件位置的对应性。分析电路知：两个灯泡并联，开关S 为总开关，S 与L 串联，控制L ，所以电路图如图
1 2 2 2
所示：16.如图所示，试在两个虚线框内，填“电源”和“开关”的符号，并满足当开关都闭合时两灯组成并联电路。
【答案】如图所示
【解析】 开关跟用电器之间属于串联使用，要使开关都闭合时两灯组成并联电路，把开关和电灯看作一
个整体后，它们的首跟首相连，尾跟尾相连．由图可知把图中的开关和与其串联的电灯看作一个整体后，
另一个电灯和下面的虚线框跟它并列连接，所以下面的虚线框为开关，上面的虚线框为电源，如下图所
示：
