【巩固练习】
1.（2016•柳州二模）从显像管尾部的热灯丝发射出来的电子，高速撞击到电视机荧光屏上，使荧光屏发光，则
在显像管内（ ）
A．电流方向从灯丝到荧屏
B．显像管内是真空，无法通过电流
C．电流方向从荧屏到灯丝
D．电视机使用的是交流电，显像管中的电流方向不断改变
2.（多选）在电学实验操作中错误的是（ ）
A.避免直接用导线将电源的正、负极连接起来
B.测量电流大小时，电流表应当串联在被测电路中
C.测量电流大小时，电流表可以与被测电灯并联
D.在连接电路过程中，开关可以是闭合的
3.小红在使用电流表时，她使用的是“-”和“0.6”两个接线柱，指针偏转在离零刻度线17个小格的位置上，
则电流表的示数是（ ）
A.1.7A B.1.14A C.0.32A D.0.34A
4.使用电流表时发现指针向左边偏转其原因是（ ）
A.电流过小 B.电流过大，超过电流表的最大量程
C.电流表的正、负接线柱接反了 D.电流表并联在电路中了

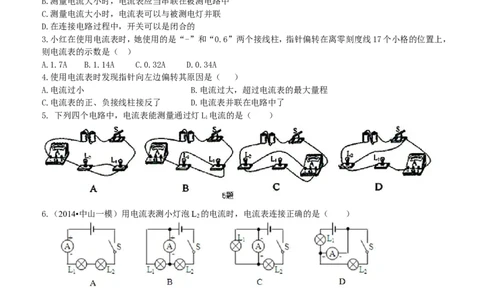

5. 下列四个电路中，电流表能测量通过灯L 电流的是（ ）
1
6.（2014•中山一模）用电流表测小灯泡L 的电流时，电流表连接正确的是（ ）
2
7. 电流的强弱用_________表示，通常用字母_______代表，它的单位是_____，简称为______，用符号
________表示。
8. 通过一个灯泡的电流为0.2A，等于_______mA；某半导体收音机的电流为50mA，等于_______A；常用电冰箱
的电流为1.2A，等于__________μA。小明的计算器工作时的电流为80μA，等于________A。
9. 如果在实验中，电流表接入了0～3Ａ量程，却错把读数按0～0.6A量程读成0.18A，则实际电流的大小是
_________A。
10.（2015•青浦区一模）在电学实验中，连接电路时电键应处于 状态，电流表应 （选填“串联”
或“并联”）在被测电路，电流应从电流表的 接线柱流入。
11.小红想测量手电筒灯泡中的电流，她准备使用0-0.6A和0-3A两个量程的电
流表，为了安全，她应先选用 量程进行试触，发现电流表的指针偏转得
很小，为了精确，她应该改用 量程。宇轩在线资源中心 shop256921660.taobao.com
12. 如图所示电路，闭合开关时，发现灯泡L、L 均不亮，电流表指针几乎没有偏转。某同学用一根导线去查找
1 2
电路故障：他将开关闭合，然后将导线并联在L 两端，发现L 亮，电流表指针发生偏转，由此可知电路故障可
1 2
能是（电流表的量程较大）___________。
13.（2016•朝阳区二模）如图所示，电流表读数是 ________A。

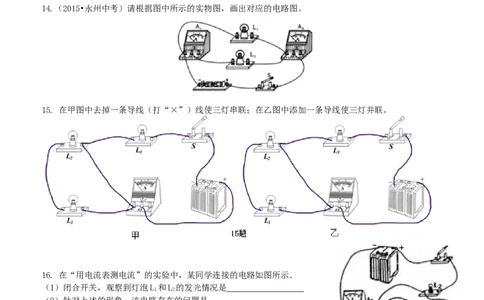

14.（2015•永州中考）请根据图中所示的实物图，画出对应的电路图。
15. 在甲图中去掉一条导线（打“×”）线使三灯串联；在乙图中添加一条导线使三灯并联。
16. 在“用电流表测电流”的实验中，某同学连接的电路如图所示．
（1）闭合开关，观察到灯泡L 和L 的发光情况是
1 2
（2）针对上述的现象，该电路存在的问题是
【答案与解析】
1.【答案】C
【解析】由题意可知电子的移动方向为从灯丝到荧屏，因为电流的方向与负电荷定向移动的方向相反，所以
电流方向为从荧屏到灯丝，故选C。宇轩在线资源中心 shop256921660.taobao.com
2.【答案】CD
【解析】导线直接连到电源的两极，会造成短路，A正确；电流表应该串联在电路中，所以B正确C错误；连接
电路时，开关应该断开，所以D错误。题目要找出错误选项所以答案CD。
3.【答案】D
【解析】题目中电流表的量程选择了0—0.6A，每一个小格是0.02A，电流表指针偏转过17个小格所以电流
表的示数是17×0.02A=0.34A。
4.【答案】C
【解析】电路表接近电路中时，应该使电流从“+”接线柱流进，从“-”接线柱流出，这时指针向右偏转，当
接反了时，指针会向左偏转。
5.【答案】D
【解析】A选项中两个灯泡短路，会烧坏电流表；B选项中两灯并联，电流表接在了干路上，测量的是总电流；
C选项中电流表接在了灯泡L 所在支路，测量灯泡L 的电流；D选项灯泡接到了L 所在支路，测量灯泡L 的电
2 2 1 1
流。选项D正确。

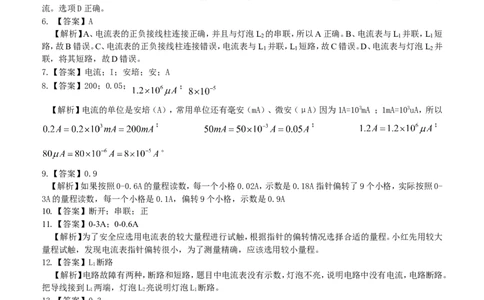

6. 【答案】A
【解析】A、电流表的正负接线柱连接正确，并且与灯泡L 的串联，所以A正确。B、电流表与L 并联，L 短
2 1 1
路，故B错误。C、电流表的正负接线柱连接错误，电流表与L 并联，L 短路，故C错误。D、电流表与灯泡L 并
1 1 2
联，将其短路，故D错误。
7.【答案】电流；I；安培；安；A
8.【答案】200；0.05； ；
【解析】电流的单位是安培（A），常用单位还有毫安（mA）、微安（μA）因为1A=103mA ；1mA=103uA，所以
； ； ；
。
9.【答案】0.9
【解析】如果按照0-0.6A的量程读数，每一个小格0.02A，示数是0.18A指针偏转了9个小格，实际按照0-
3A的量程读数，每一个小格是0.1A，偏转9个小格，示数是0.9A
10.【答案】断开；串联；正
11.【答案】0-3A；0-0.6A
【解析】为了安全应选用电流表的较大量程进行试触，根据指针的偏转情况选择合适的量程。小红先用较大
量程试触，发现电流表指针偏转很小，为了测量精确，应该选用较小量程。
12.【答案】L 断路
1
【解析】电路故障有两种，断路和短路，题目中电流表没有示数，灯泡不亮，说明电路中没有电流，电路断路。
把导线接到L 两端，灯泡L 亮说明灯泡L 断路。
1 2 1
13.【答案】0.3
【解析】由图可知电流表量程选取的是0～0.6A，分度值为0.02A，指针偏转的格数15，所以此时电流表示
数为I=15×0.02A=0.3A，故答案为：0.3。
14.【答案】
15.【答案】宇轩在线资源中心 shop256921660.taobao.com
16.【答案】灯泡L 发光，L 不发光；L 被短路，电流表A 的接线柱接反
2 1 1 2
【解析】电流表相当于导线，从实物图可知，导线直接接到了灯泡L 的两端，则导致L 短路，所以灯泡L 发
1 1 2
光，L 不发光；该电路存在的问题是：①L 被短路，②电流表A 的接线柱接反。
1 1 2
