（测试时间：30分钟，满分:60分）
选择题（每题5分，共30分）
1.“0.15A”最可能是下列哪个用电器工作时的电流（ ）
A．家用电冰箱 B．家用空调器 C．普通计算器 D．普通的白炽灯
【答案】D
【解析】家用电冰箱的电流约为1A，A错；家用空调器的电流约为5A，B错误；普通计算器使用纽扣电池，容量
小，电流约为100微安，C错误，普通白炽灯的电流约为零点几安，所以D符合实际。

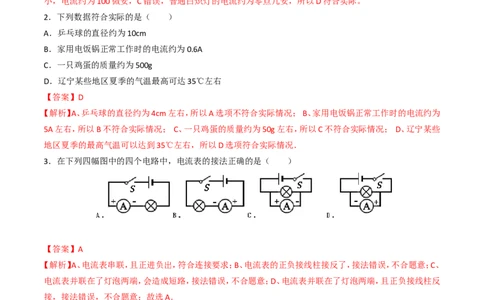

2．下列数据符合实际的是（ ）
A．乒乓球的直径约为10cm
B．家用电饭锅正常工作时的电流约为0.6A
C．一只鸡蛋的质量约为500g
D．辽宁某些地区夏季的气温最高可达35℃左右
【答案】D
【解析】A、乒乓球的直径约为4cm左右，所以A选项不符合实际情况； B、家用电饭锅正常工作时的电流约为
5A左右，所以B不符合实际情况； C、一只鸡蛋的质量约为50g左右，所以C不符合实际情况； D、辽宁某些
地区夏季的最高气温可以达到35℃左右，所以D选项符合实际情况．
3．在下列四幅图中的四个电路中，电流表的接法正确的是（ ）
【答案】A
【解析】A、电流表串联，且正进负出，符合连接要求；B、电流表的正负接线柱接反了，接法错误，不合题意；C、
电流表并联在了灯泡两端，会造成短路，接法错误，不合题意；D、电流表并联在了灯泡两端，且正负接线柱反
接，接法错误，不合题意；故选A．
4．下列关于实验仪器使用方法的说法中，正确的是（ ）
A．用天平测量物体质量时，向右盘加减砝码并调节平衡螺母使天平平衡
B．使用温度计测量液体温度，读数时可以将温度计从液体中取出
C．使用电流表时，可以将它直接接在电源两极上
D．使用量筒测量水的体积，读数时视线应该与凹液面底部相平
【答案】D
【解析】A、使用天平测质量时，测量过程中不能调节平衡螺母，应通过调节游码使天平平衡，故A错误．
B、用温度计测液体温度，读数时玻璃泡要留在被测液体中，等示数稳定时再读数，故B错误．C、电流表自身电阻很小，不能未经用电器直接接在电源两极上，这样会导致短路，烧毁电源及电流表，故C错误．
D、使用量筒测量液体的体积时，视线要和液柱的凹面底部相平，故D正确．故选D．
5.下列电路中，电流表测L 灯电流的是( )
1
【答案】C
【解析】电流表使用时与被测电路串联。A图中电流表与L 灯并联，将L 灯短路，不符合题意；B图中电流表与
1 1
灯L 串联，测量的是L 灯的电流，不符合题意；C图中电流表与L 灯串联，测量的是灯L 电流，符合题意，选填
2 2 1 1
C；D图中电流表在干路上，测量的是并联电路总电流，不符合题意。

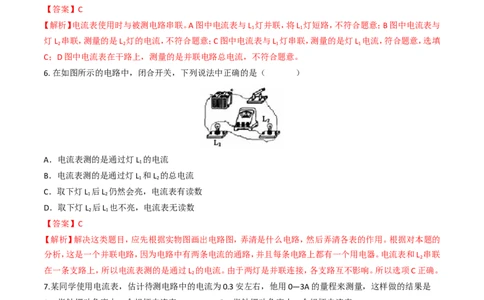

6. 在如图所示的电路中，闭合开关，下列说法中正确的是（ ）
A．电流表测的是通过灯L 的电流
1
B．电流表测的是通过灯L 和L 的总电流
1 2
C．取下灯L 后L 仍然会亮，电流表有读数
1 2
D．取下灯L 后L 也不亮，电流表无读数
2 1
【答案】C
【解析】解决这类题目，应先根据实物图画出电路图，弄清是什么电路，然后弄清各表的作用。根据对本题的
分析，这是一个并联电路，因为电路中有两条电流的通路，并且每条电路上都有一个用电器。电流表和L 串联
2
在一条支路上，所以电流表测的是通过L 的电流。由于两灯是并联连接，各支路互不影响。所以选项C正确。
2
7.某同学使用电流表，估计待测电路中的电流为0.3安左右，他用0—3A的量程来测量，这样做的结果是
A．指针摆动角度大，会损坏电流表 B．指针摆动角度小，会损坏电流表
C．指针摆动角度小，读数不够准确 D．指针摆动角度小，读数比较准确
【答案】C
【解析】电流表在使用时，所测电流不得超过其量程，在无法确定所测电流大小时，可选用大量程进行快速试
触，若指针偏转的角度较小，再换用较小量程进行测量，如仍选项较大量程测量，读数时误差大，测量结果不
精确，故本题正确选项是C。
8． 在“探究并联电路电流的特点”实验中，实验电路如图甲所示，闭合开关S后，电流表A 、A 示数分别如
1 2
图乙、丙所示，则通过灯泡L 、L 电流大小的判断正确的是（ ）
1 2A．L 的电流大于L 的电流
1 2
B．L 的电流小于L 的电流
1 2
C．L 的电流等于L 的电流
1 2
D．无法比较L 、L 的电流大小
1 2
【答案】B

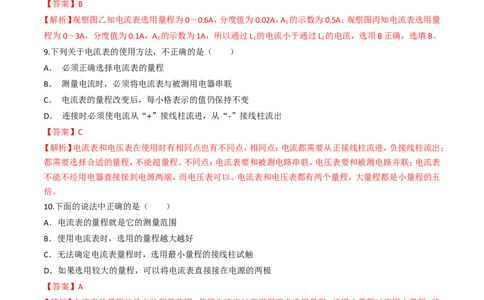

【解析】观察图乙知电流表选用量程为0～0.6A，分度值为0.02A，A 的示数为0.5A；观察图丙知电流表选用量
1
程为0～3A，分度值为0.1A，A 的示数为1A，所以通过L 的电流小于通过L 的电流，选项B正确，选填B。
2 1 2
9.下列关于电流表的使用方法，不正确的是（ ）
A． 必须正确选择电流表的量程
B． 测量电流时，必须将电流表与被测用电器串联
C． 电流表的量程改变后，每小格表示的值仍保持不变
D． 连接时必须使电流从“+”接线柱流进，从“-”接线柱流出
【答案】C
【解析】电流表和电压表在使用时有相同点也有不同点，相同点：电流都需要从正接线柱流进，负接线柱流出；
都需要选择合适的量程，不能超量程。不同点：电流表要和被测电路串联，电压表要和被测电路并联；电流表
不能不经用电器直接接到电源两端，而电压表可以。电流表和电压表都有两个量程，大量程都是小量程的五
倍。
10.下面的说法中正确的是（ ）
A．电流表的量程就是它的测量范围
B．使用电流表时，选用的量程越大越好
C．无法确定电流表量程时，选用最小量程的接线柱试触
D．如果选用较大的量程，可以将电流表直接接在电源的两极
【答案】A
【解析】电流表的量程就是它的测量范围，使用电流表时应根据要求选用量程，能用小量程时不用大量程，绝
不是量程越大越好，在无法确定电流表的量程时，选用大量程试触，这样可以保护电流表，电流表绝不可以接
在电源两极。
11.在“用电流表测电流”的实验中，小刚同学连接的电路如图所示。小丽发现其中有两处错误，这两处错误
是：
（1）＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿；（2）＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。【答案】（1）电流表A 的正负接线柱接反了；（2）灯泡L 被短路
2 1
【解析】电流表的正确使用方法：①电流表要与待测用电器串联在电路中；②电流要从“+”接线柱入，从“-”
接线柱出；要注意选择合适的量程。根据实物图可知，电流从电流表A 的负接线柱流入，正接线柱流出，即电
2
流表A 的正负接线柱接反了；电流表A 与灯泡L 并联，即灯泡L 被短路．
2 1 1 1

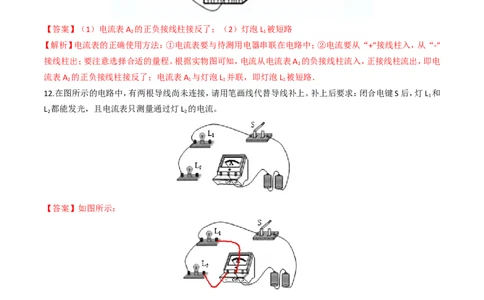

12.在图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。补上后要求：闭合电键S后，灯L 和
1
L 都能发光，且电流表只测量通过灯L 的电流。
2 2
【答案】如图所示：
【解析】由于电流表与所测用电器串联。由图可知，灯L 和L 应采用并联接法，且电流表只测量通过灯L 的电
1 2 2
流，故电流表应与灯L 串联，如图所示。
2
