学习目标：
1．初步认识电流的定义、单位，并能正确地进行单位换算。
2．了解电流大小与用电器的工作状态的关系。
3．了解测量电流的工具——电流表，并能正确使用电流表测量电路电流。
学案导学
知识点一：电流的强弱

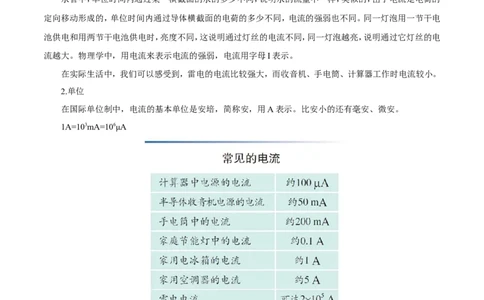

1.电流
水管中，单位时间内通过某一横截面的水的多少不同，说明水的流量不一样，类似的，由于电流是电荷的
定向移动形成的，单位时间内通过导体横截面的电荷的多少不同，电流的强弱也不同。同一灯泡用一节干电
池供电和用两节干电池供电时，亮度不同，这说明通过灯丝的电流不同，同一灯泡越亮，说明通过它灯丝的电
流越大。物理学中，用电流来表示电流的强弱，电流用字母I表示。
在实际生活中，我们可以感受到，雷电的电流比较强大，而收音机、手电筒、计算器工作时电流较小。
2.单位
在国际单位制中，电流的基本单位是安培，简称安，用A表示。比安小的还有毫安、微安。
1A=103mA=106μA
从小资料中，我们发现，手电筒中的电流约为200毫安，而家庭节能灯中的电流约为100毫安，可是从实
际生活我们知道，节能灯中的电流应该比手电筒中的电流大，这是由于给节能灯和手电筒供电的电源不同，
同时用电器也不同造成的。
【典型例题】下列用电器正常工作时，电流最接近500mA的是（ ）
A．学生用计算器 B．家用空调器C．家用电饭锅 D．家用电冰箱
【答案】D
【解析】
试题分析：学生用计算器的电流约几毫安；家用空调器的电流约10A左右；家用电饭锅的电流约5A；电
冰箱的电流约为0.5A，所以选D。

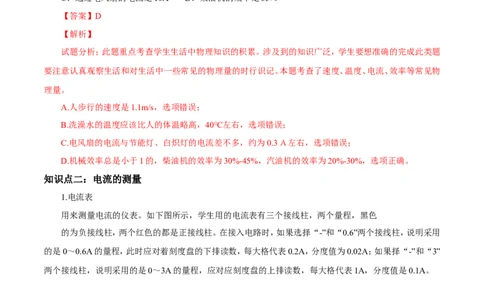

【针对训练】下列数据中最接近事实的是( )
A．人步行的速度是5m/s B．洗澡水的温度是80℃
C．通过电风扇的电流是10A D．柴油机的效率是35％
【答案】D
【解析】
试题分析；此题重点考查学生生活中物理知识的积累。涉及到的知识广泛，学生要想准确的完成此类题
要注意认真观察生活和对生活中一些常见的物理量的时行识记。本题考查了速度、温度、电流、效率等常见物
理量。
A.人步行的速度是1.1m/s，选项错误；
B.洗澡水的温度应该比人的体温略高，40℃左右，选项错误；
C.电风扇的电流与节能灯、白炽灯的电流差不多，约为0.3Ａ左右，选项错误；
D.机械效率总是小于1的，柴油机的效率为30%-45%，汽油机的效率为20%-30%，选项正确。
知识点二：电流的测量
1.电流表
用来测量电流的仪表。如下图所示，学生用的电流表有三个接线柱，两个量程，黑色
的为负接线柱，两个红色的都是正接线柱。在接入电路时，如果选择“-”和“0.6”两个接线柱，说明采用
的是0～0.6A的量程，此时应对着刻度盘的下排读数，每大格代表0.2A，分度值为0.02A；如果择“-”和“3”

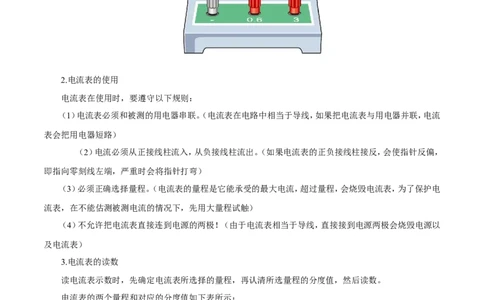

两个接线柱，说明采用的是0～3A的量程，应对应刻度盘的上排读数，每大格代表1A，分度值是0.1A。2.电流表的使用
电流表在使用时，要遵守以下规则：
（1）电流表必须和被测的用电器串联。（电流表在电路中相当于导线，如果把电流表与用电器并联，电流
表会把用电器短路）
（2）电流必须从正接线柱流入，从负接线柱流出。（如果电流表的正负接线柱接反，会使指针反偏，
即指向零刻线左端，严重时会将指针打弯）
（3）必须正确选择量程。（电流表的量程是它能承受的最大电流，超过量程，会烧毁电流表，为了保护电
流表，在不能估测被测电流的情况下，先用大量程试触）
（4）不允许把电流表直接连到电源的两极！（由于电流表相当于导线，直接接到电源两极会烧毁电源以
及电流表）
3.电流表的读数
读电流表示数时，先确定电流表所选择的量程，再认清所选量程的分度值，然后读数。
电流表的两个量程和对应的分度值如下表所示：
量程 分度值
0~0.6 A 0.02 A
0~3 A 0.1 A
由表格可以看出，电流表的大量程是小量程的5倍，每一小格所代表的电流值也是小量程的5倍。
【典型例题】如图甲电路，当开关s闭合后，电流表的指针偏转如图乙所示，其中a电流表测量的是通过（选填“电源”、“L”或“L”）的电流，通过L 的电流应为 A．
1 2 2
INCLUDEPICTURE "http://img.jyeoo.net/quiz/images/201311/4/e98cbdd6.png" \* MERGEFORMATINET
SHAPE \* MERGEFORMAT

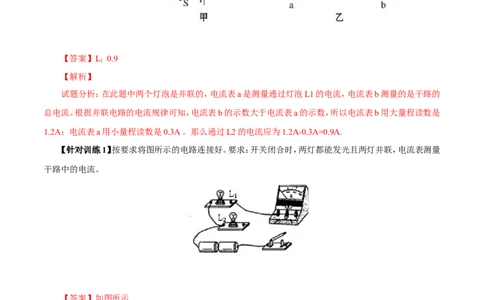

【答案】L 0.9
1
【解析】
试题分析：在此题中两个灯泡是并联的，电流表a是测量通过灯泡L1的电流，电流表b测量的是干路的
总电流。根据并联电路的电流规律可知，电流表b的示数大于电流表a的示数，所以电流表b用大量程读数是
1.2A；电流表a用小量程读数是0.3A 。那么通过L2的电流应为1.2A-0.3A=0.9A.
【针对训练1】按要求将图所示的电路连接好。要求：开关闭合时，两灯都能发光且两灯并联，电流表测量
干路中的电流。
【答案】如图所示
【解析】
试题分析：要求两灯并联，所以两灯需要首尾分别连接，图中两灯左端已经连接在一起，只要将两灯的右端用导线连接在一起即可。电路如图所示。
【针对训练2】如图所示的实物连接电路中，满足“灯L 与L 并联、电流表测量灯L 支路电流”条件的
1 2 1
是 （ ）
A. B. C. D.
【答案】A
【解析】
试题分析：分析四个电路图：
A、两灯并联，L 的电流经过了电流表，故A符合题意；
1
B、两灯并联，电流表接在干路上，测量两个灯的电流，故不符合题意；
C、两灯并联，电流表测L 的电流，不符合题意；
2
D、两灯串联，不符合题意；
故选A。
今日感悟
