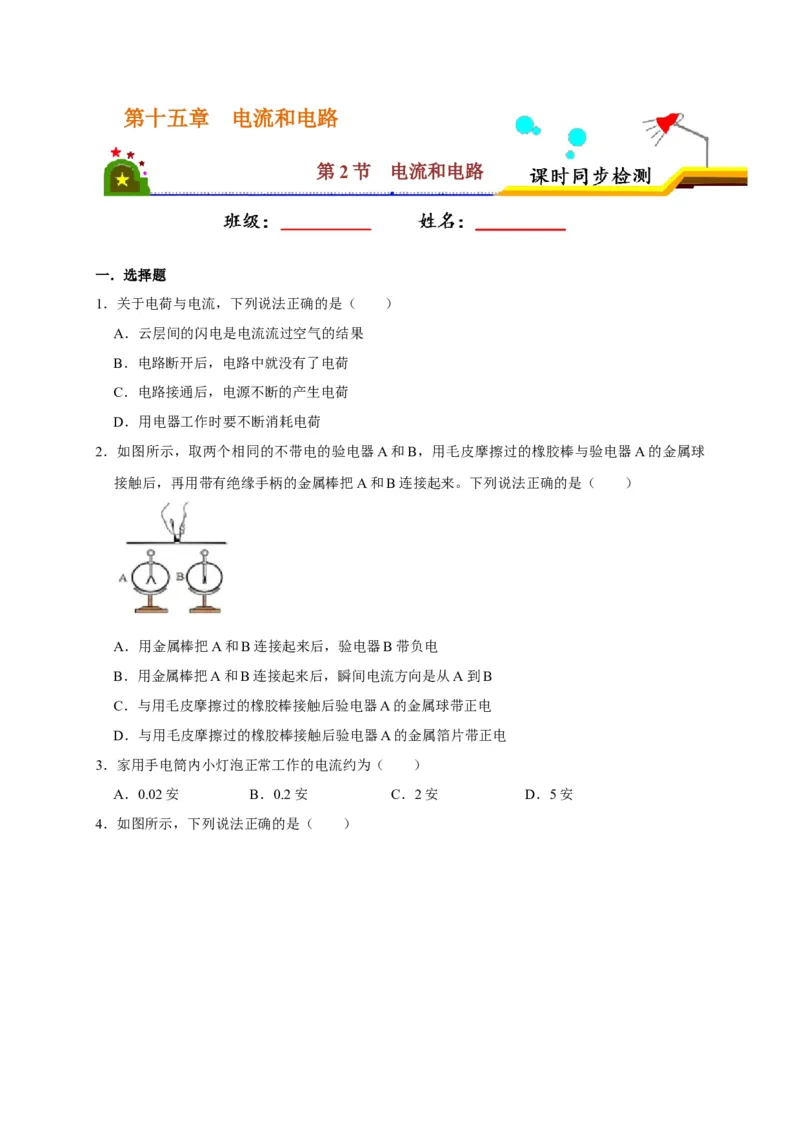

第十五章 电流和电路
第2节 电流和电路
一．选择题
1．关于电荷与电流，下列说法正确的是（ ）
A．云层间的闪电是电流流过空气的结果
B．电路断开后，电路中就没有了电荷
C．电路接通后，电源不断的产生电荷
D．用电器工作时要不断消耗电荷

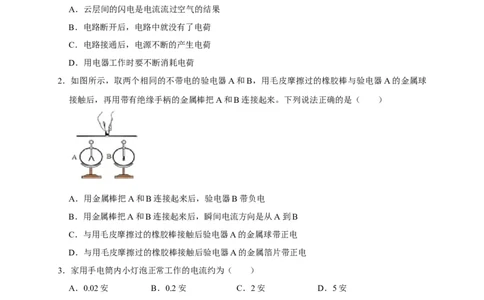

2．如图所示，取两个相同的不带电的验电器A和B，用毛皮摩擦过的橡胶棒与验电器A的金属球
接触后，再用带有绝缘手柄的金属棒把A和B连接起来。下列说法正确的是（ ）
A．用金属棒把A和B连接起来后，验电器B带负电
B．用金属棒把A和B连接起来后，瞬间电流方向是从A到B
C．与用毛皮摩擦过的橡胶棒接触后验电器A的金属球带正电
D．与用毛皮摩擦过的橡胶棒接触后验电器A的金属箔片带正电
3．家用手电筒内小灯泡正常工作的电流约为（ ）
A．0.02安 B．0.2安 C．2安 D．5安

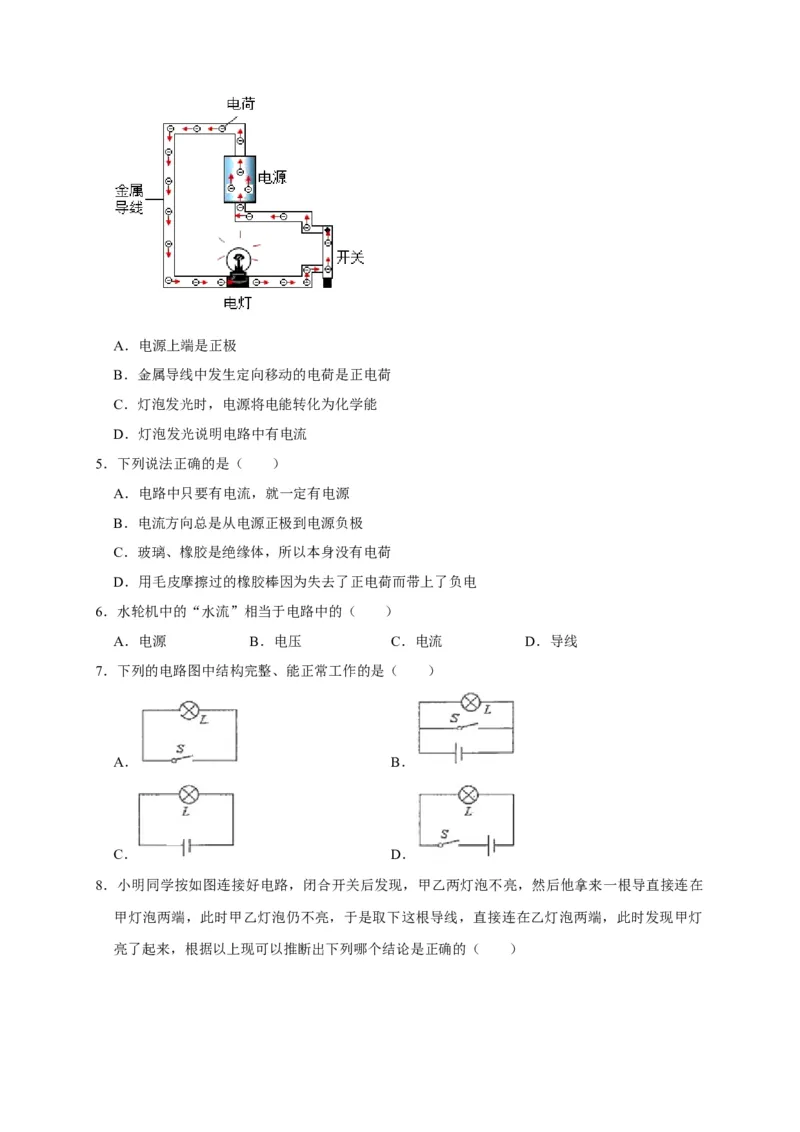

4．如图所示，下列说法正确的是（ ）A．电源上端是正极
B．金属导线中发生定向移动的电荷是正电荷
C．灯泡发光时，电源将电能转化为化学能
D．灯泡发光说明电路中有电流
5．下列说法正确的是（ ）
A．电路中只要有电流，就一定有电源
B．电流方向总是从电源正极到电源负极
C．玻璃、橡胶是绝缘体，所以本身没有电荷
D．用毛皮摩擦过的橡胶棒因为失去了正电荷而带上了负电
6．水轮机中的“水流”相当于电路中的（ ）
A．电源 B．电压 C．电流 D．导线
7．下列的电路图中结构完整、能正常工作的是（ ）
A． B．
C． D．

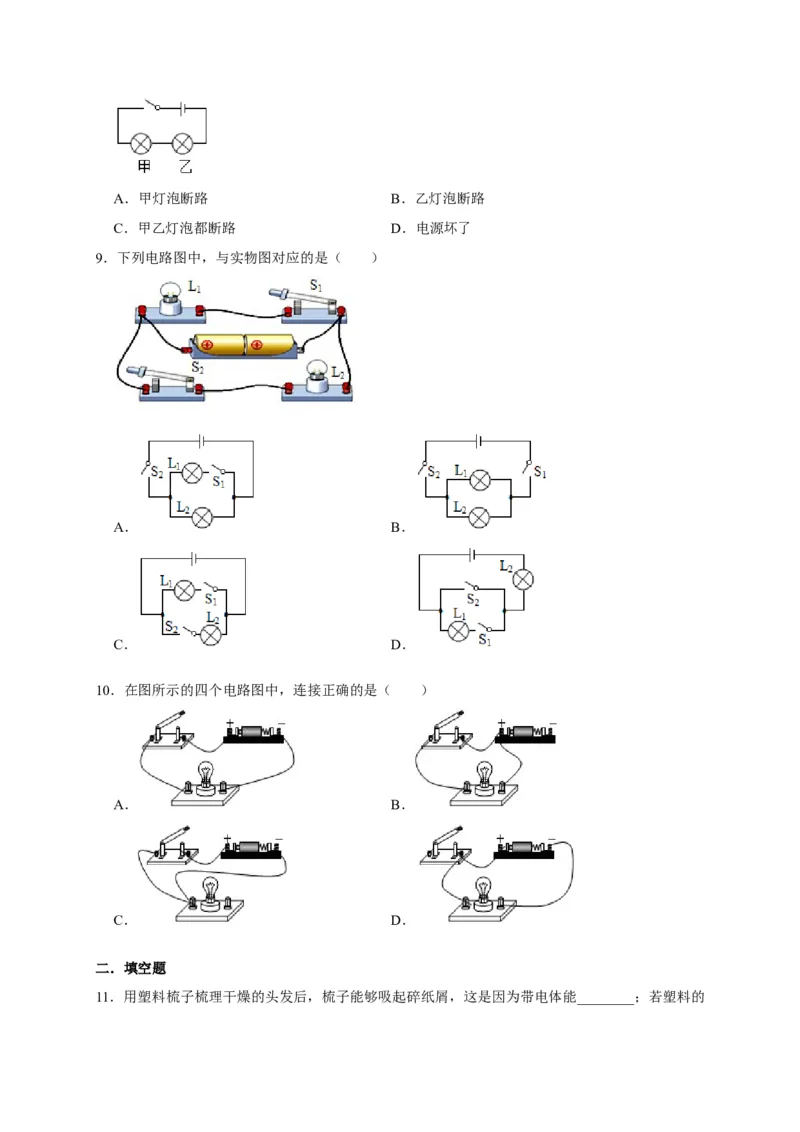

8．小明同学按如图连接好电路，闭合开关后发现，甲乙两灯泡不亮，然后他拿来一根导直接连在
甲灯泡两端，此时甲乙灯泡仍不亮，于是取下这根导线，直接连在乙灯泡两端，此时发现甲灯
亮了起来，根据以上现可以推断出下列哪个结论是正确的（ ）A．甲灯泡断路 B．乙灯泡断路
C．甲乙灯泡都断路 D．电源坏了
9．下列电路图中，与实物图对应的是（ ）
A． B．
C． D．
10．在图所示的四个电路图中，连接正确的是（ ）
A． B．
C． D．
二．填空题
11．用塑料梳子梳理干燥的头发后，梳子能够吸起碎纸屑，这是因为带电体能________；若塑料的原子核束缚电子的本领强于头发，用该梳子接触不带电的验电器金属球，两金属箔片由于带上
同种电荷互相________而张开；接触的瞬间，电流方向 ________。（选填序号即可：①“从
梳子到金属球”或②“从金属球到梳子”）

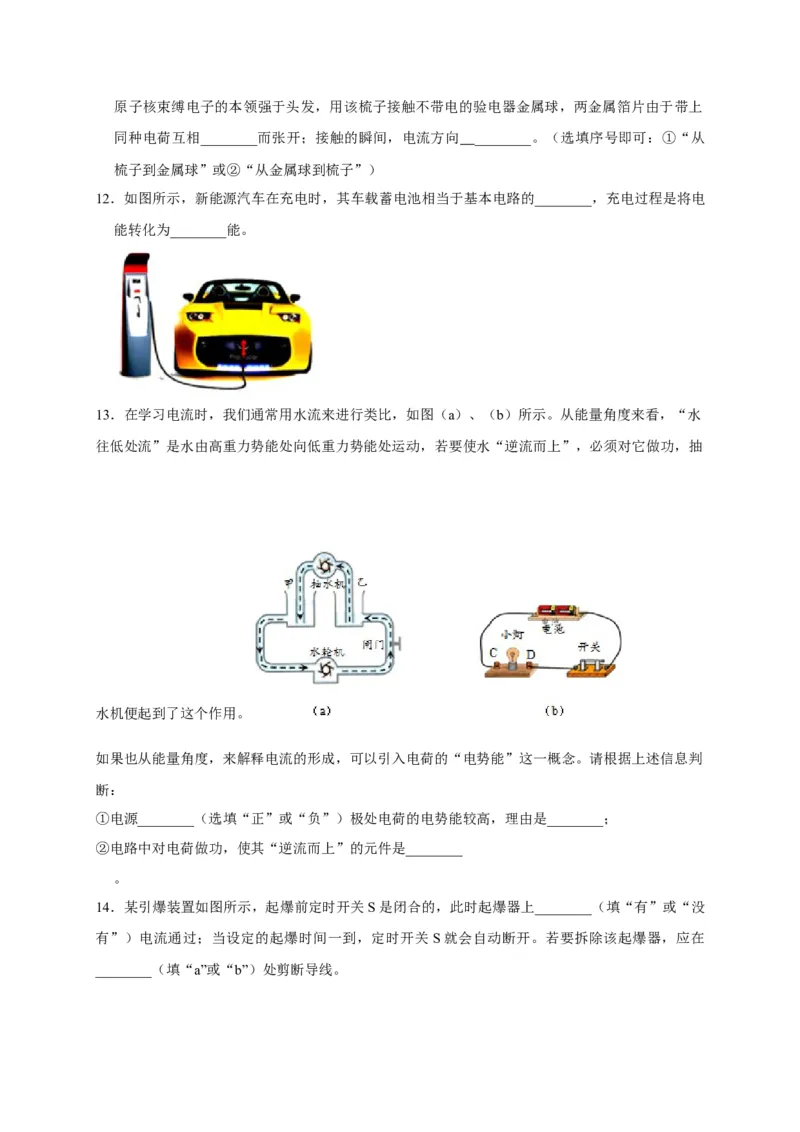

12．如图所示，新能源汽车在充电时，其车载蓄电池相当于基本电路的________，充电过程是将电
能转化为________能。

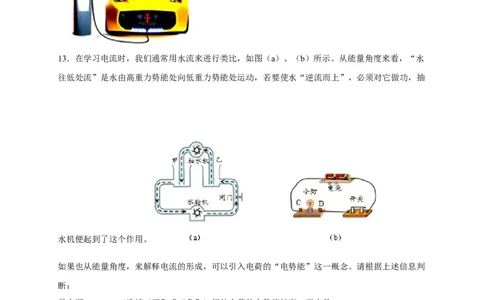

13．在学习电流时，我们通常用水流来进行类比，如图（a）、（b）所示。从能量角度来看，“水
往低处流”是水由高重力势能处向低重力势能处运动，若要使水“逆流而上”，必须对它做功，抽
水机便起到了这个作用。
如果也从能量角度，来解释电流的形成，可以引入电荷的“电势能”这一概念。请根据上述信息判
断：
①电源________（选填“正”或“负”）极处电荷的电势能较高，理由是________；
②电路中对电荷做功，使其“逆流而上”的元件是________
。

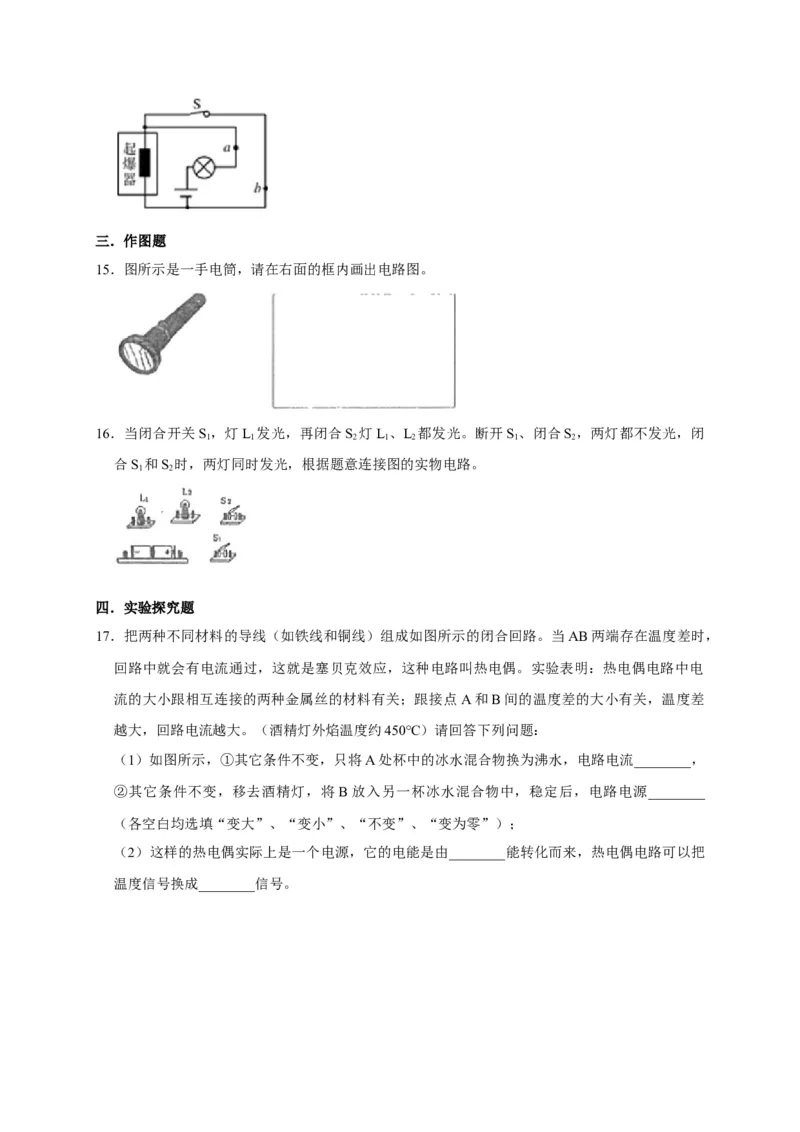

14．某引爆装置如图所示，起爆前定时开关S是闭合的，此时起爆器上________（填“有”或“没
有”）电流通过；当设定的起爆时间一到，定时开关S就会自动断开。若要拆除该起爆器，应在
________（填“a”或“b”）处剪断导线。三．作图题
15．图所示是一手电筒，请在右面的框内画出电路图。
16．当闭合开关S ，灯L 发光，再闭合S 灯L 、L 都发光。断开S 、闭合S ，两灯都不发光，闭
1 1 2 1 2 1 2
合S 和S 时，两灯同时发光，根据题意连接图的实物电路。
1 2
四．实验探究题

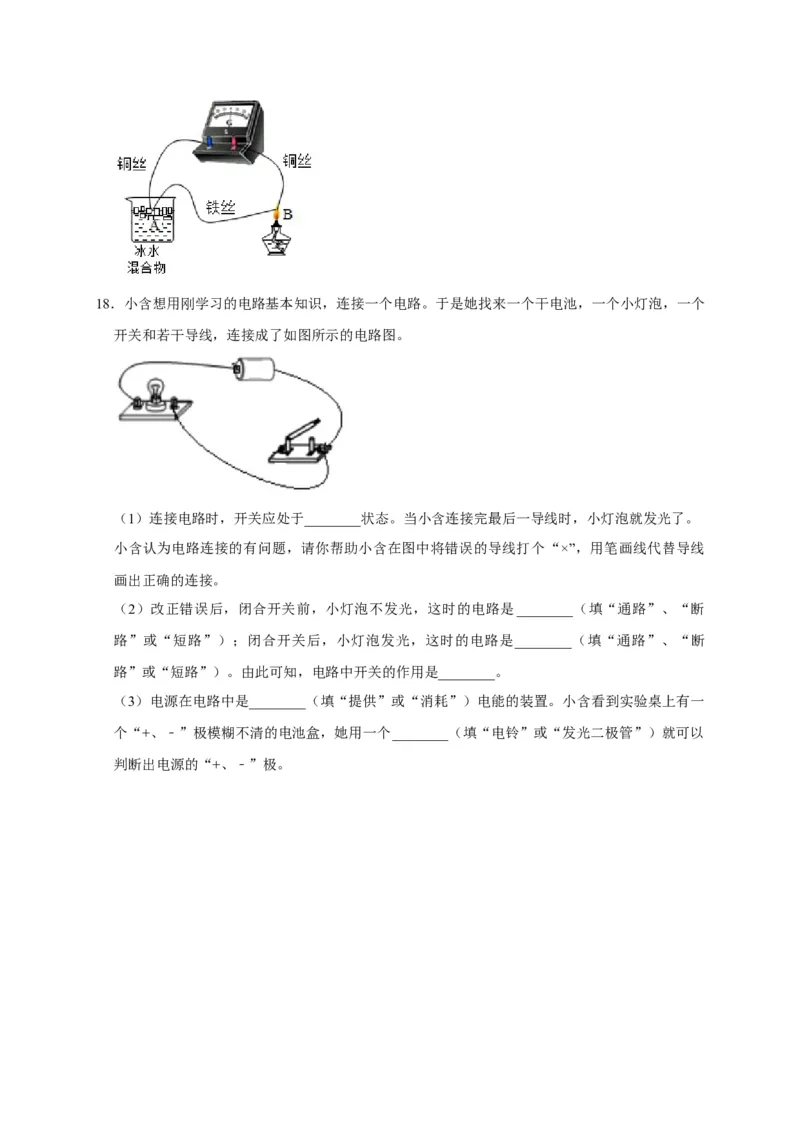

17．把两种不同材料的导线（如铁线和铜线）组成如图所示的闭合回路。当AB两端存在温度差时，
回路中就会有电流通过，这就是塞贝克效应，这种电路叫热电偶。实验表明：热电偶电路中电
流的大小跟相互连接的两种金属丝的材料有关；跟接点 A和B间的温度差的大小有关，温度差
越大，回路电流越大。（酒精灯外焰温度约450℃）请回答下列问题：
（1）如图所示，①其它条件不变，只将A处杯中的冰水混合物换为沸水，电路电流________，
②其它条件不变，移去酒精灯，将 B放入另一杯冰水混合物中，稳定后，电路电源________
（各空白均选填“变大”、“变小”、“不变”、“变为零”）；
（2）这样的热电偶实际上是一个电源，它的电能是由________能转化而来，热电偶电路可以把
温度信号换成________信号。18．小含想用刚学习的电路基本知识，连接一个电路。于是她找来一个干电池，一个小灯泡，一个
开关和若干导线，连接成了如图所示的电路图。
（1）连接电路时，开关应处于________状态。当小含连接完最后一导线时，小灯泡就发光了。
小含认为电路连接的有问题，请你帮助小含在图中将错误的导线打个“×”，用笔画线代替导线
画出正确的连接。
（2）改正错误后，闭合开关前，小灯泡不发光，这时的电路是________（填“通路”、“断
路”或“短路”）；闭合开关后，小灯泡发光，这时的电路是________（填“通路”、“断
路”或“短路”）。由此可知，电路中开关的作用是________。
（3）电源在电路中是________（填“提供”或“消耗”）电能的装置。小含看到实验桌上有一
个“+、﹣”极模糊不清的电池盒，她用一个________（填“电铃”或“发光二极管”）就可以
判断出电源的“+、﹣”极。
