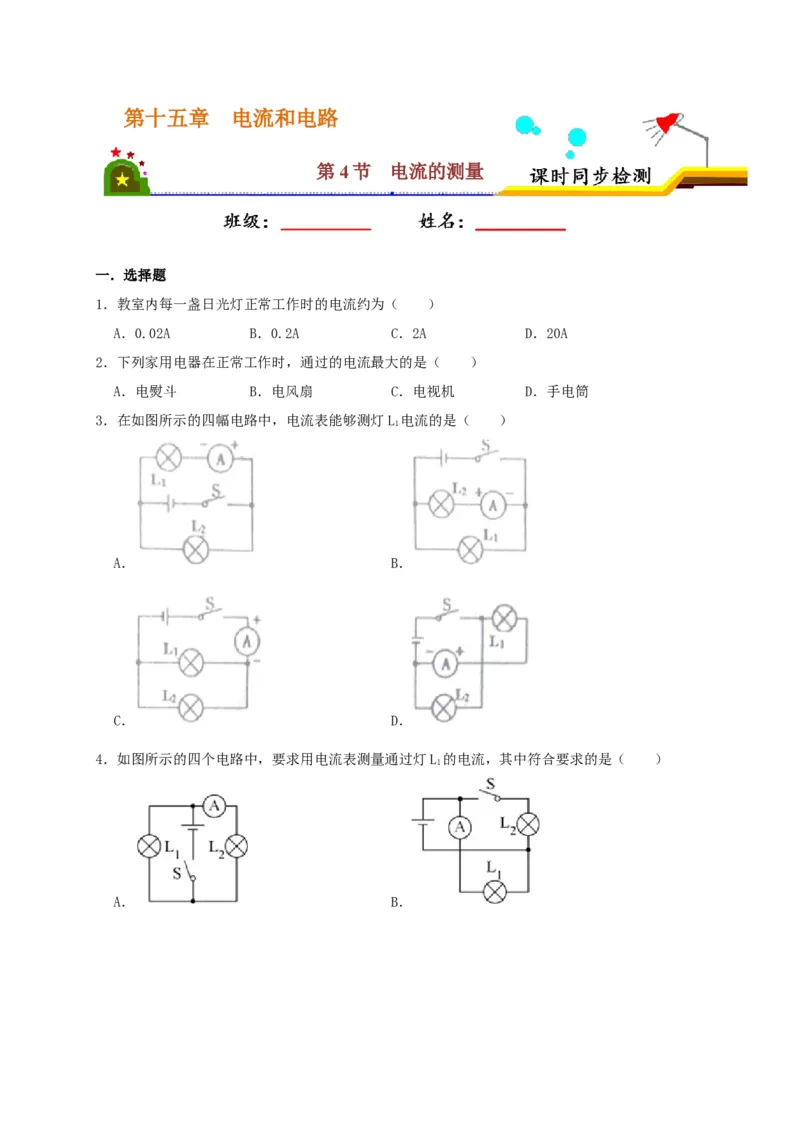

第十五章 电流和电路
第4节 电流的测量
一．选择题
1．教室内每一盏日光灯正常工作时的电流约为（ ）
A．0.02A B．0.2A C．2A D．20A
2．下列家用电器在正常工作时，通过的电流最大的是（ ）
A．电熨斗 B．电风扇 C．电视机 D．手电筒
3．在如图所示的四幅电路中，电流表能够测灯L 电流的是（ ）
1
A． B．
C． D．
4．如图所示的四个电路中，要求用电流表测量通过灯L 的电流，其中符合要求的是（ ）
1
A． B．C． D．

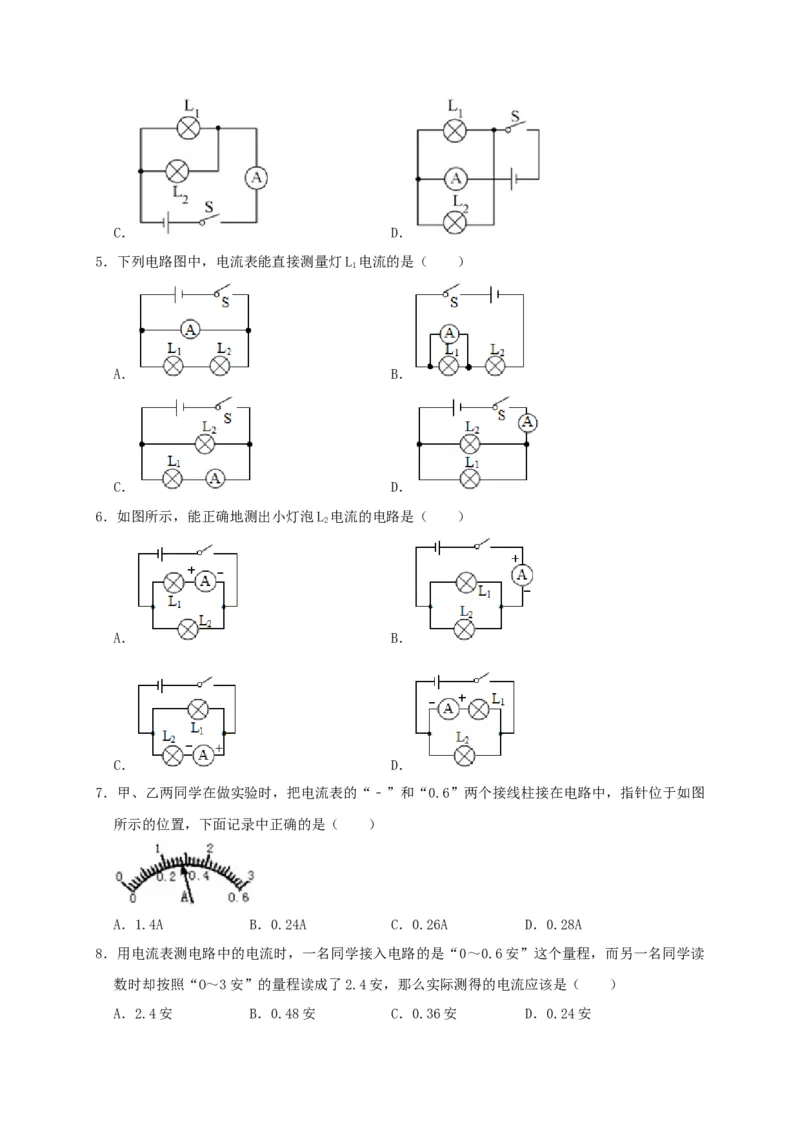

5．下列电路图中，电流表能直接测量灯L 电流的是（ ）
1
A． B．
C． D．
6．如图所示，能正确地测出小灯泡L 电流的电路是（ ）
2
A． B．
C． D．
7．甲、乙两同学在做实验时，把电流表的“﹣”和“0.6”两个接线柱接在电路中，指针位于如图
所示的位置，下面记录中正确的是（ ）
A．1.4A B．0.24A C．0.26A D．0.28A
8．用电流表测电路中的电流时，一名同学接入电路的是“0～0.6安”这个量程，而另一名同学读
数时却按照“O～3安”的量程读成了2.4安，那么实际测得的电流应该是（ ）

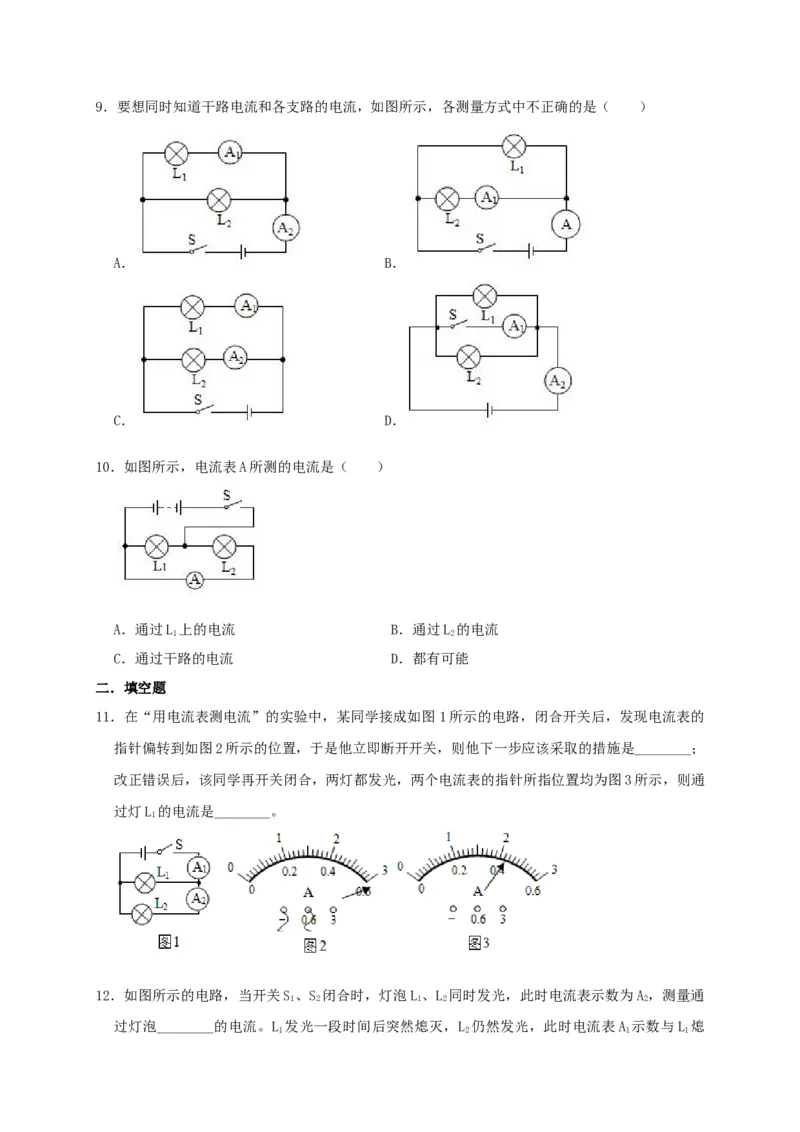

A．2.4安 B．0.48安 C．0.36安 D．0.24安9．要想同时知道干路电流和各支路的电流，如图所示，各测量方式中不正确的是（ ）
A． B．
C． D．
10．如图所示，电流表A所测的电流是（ ）
A．通过L 上的电流 B．通过L 的电流
1 2
C．通过干路的电流 D．都有可能
二．填空题
11．在“用电流表测电流”的实验中，某同学接成如图1所示的电路，闭合开关后，发现电流表的
指针偏转到如图2所示的位置，于是他立即断开开关，则他下一步应该采取的措施是________；
改正错误后，该同学再开关闭合，两灯都发光，两个电流表的指针所指位置均为图3所示，则通
过灯L 的电流是________。
1

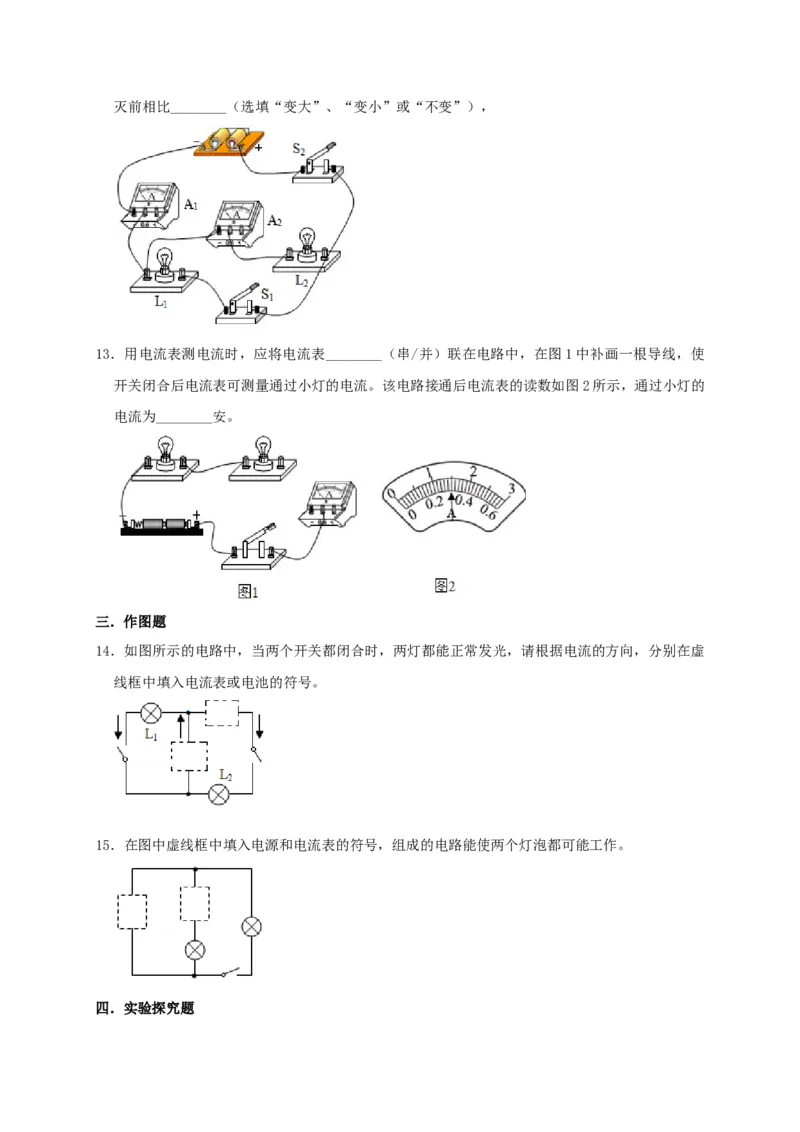

12．如图所示的电路，当开关S 、S 闭合时，灯泡L 、L 同时发光，此时电流表示数为A ，测量通
1 2 1 2 2
过灯泡________的电流。L 发光一段时间后突然熄灭，L 仍然发光，此时电流表A 示数与L 熄
1 2 1 1灭前相比________（选填“变大”、“变小”或“不变”），

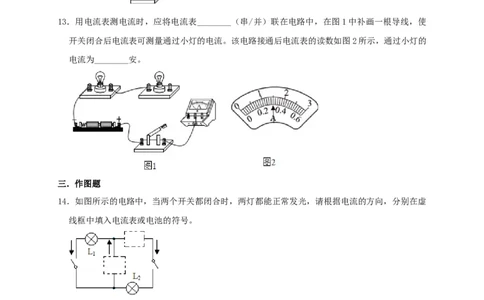

13．用电流表测电流时，应将电流表________（串/并）联在电路中，在图1中补画一根导线，使
开关闭合后电流表可测量通过小灯的电流。该电路接通后电流表的读数如图2所示，通过小灯的
电流为________安。
三．作图题
14．如图所示的电路中，当两个开关都闭合时，两灯都能正常发光，请根据电流的方向，分别在虚
线框中填入电流表或电池的符号。
15．在图中虚线框中填入电源和电流表的符号，组成的电路能使两个灯泡都可能工作。

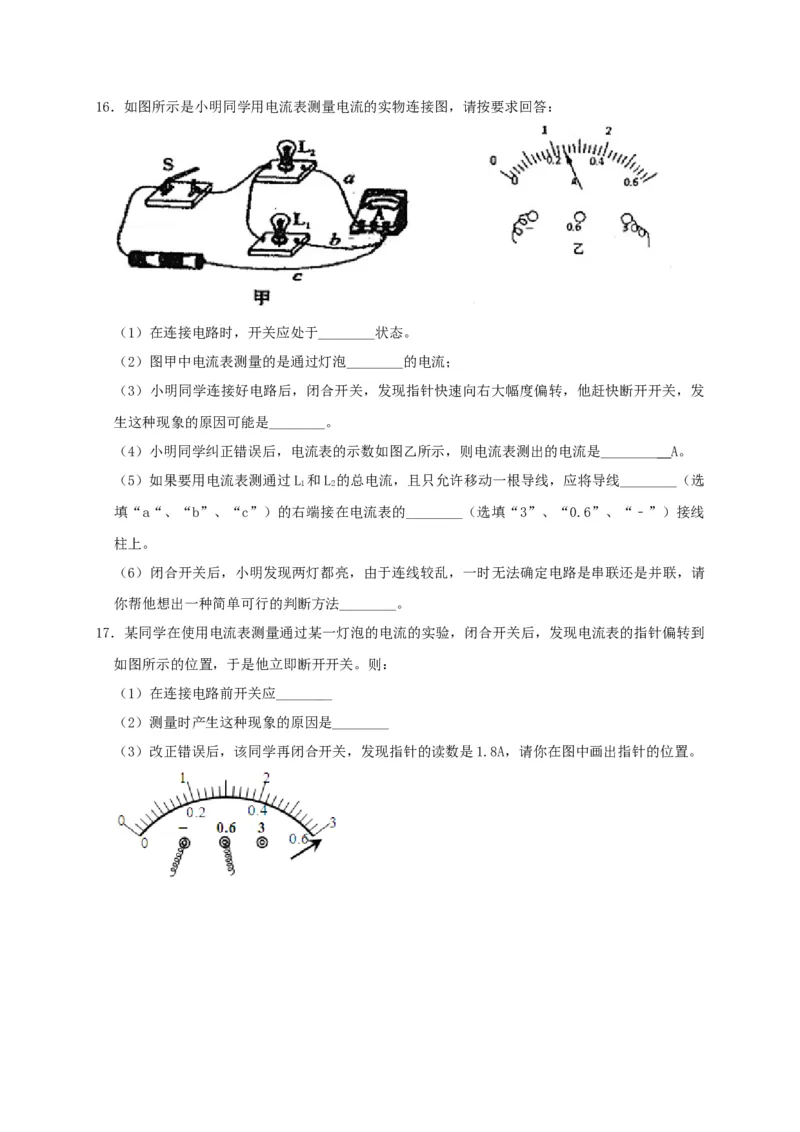

四．实验探究题16．如图所示是小明同学用电流表测量电流的实物连接图，请按要求回答：
（1）在连接电路时，开关应处于________状态。
（2）图甲中电流表测量的是通过灯泡________的电流；
（3）小明同学连接好电路后，闭合开关，发现指针快速向右大幅度偏转，他赶快断开开关，发
生这种现象的原因可能是________。
（4）小明同学纠正错误后，电流表的示数如图乙所示，则电流表测出的电流是________ A。
（5）如果要用电流表测通过L 和L 的总电流，且只允许移动一根导线，应将导线________（选
1 2
填“a“、“b”、“c”）的右端接在电流表的________（选填“3”、“0.6”、“﹣”）接线
柱上。
（6）闭合开关后，小明发现两灯都亮，由于连线较乱，一时无法确定电路是串联还是并联，请
你帮他想出一种简单可行的判断方法________。
17．某同学在使用电流表测量通过某一灯泡的电流的实验，闭合开关后，发现电流表的指针偏转到
如图所示的位置，于是他立即断开开关。则：
（1）在连接电路前开关应________
（2）测量时产生这种现象的原因是________
（3）改正错误后，该同学再闭合开关，发现指针的读数是1.8A，请你在图中画出指针的位置。
