第 12 课 电压
目标导航
课程标准 课标解读
1.理解电压的概念；
1.知道电压是形成电流的原因；
2.知道电压的作用和电源是提供电压的装置；
2.知道电源是提供电压的装置；
3.知道电压的单位及其换算关系；
3.熟悉电压的单位和常用单位之间的换算关系；
4.了解生活中常见电源电压值；
4.认识生活中常见电压值得范围；
5.掌握电压表的用途与符号，会使用电压表测量电
5.认识电压表，电压表的量程、连接与读数。
压。

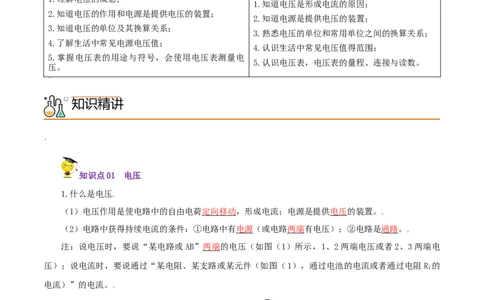

知识精讲
知识点01 电压
1.什么是电压
（1）电压作用是使电路中的自由电荷定向移动，形成电流；电源是提供电压的装置。
（2）电路中获得持续电流的条件：①电路中有电源（或电路两端有电压）；②电路是通路。

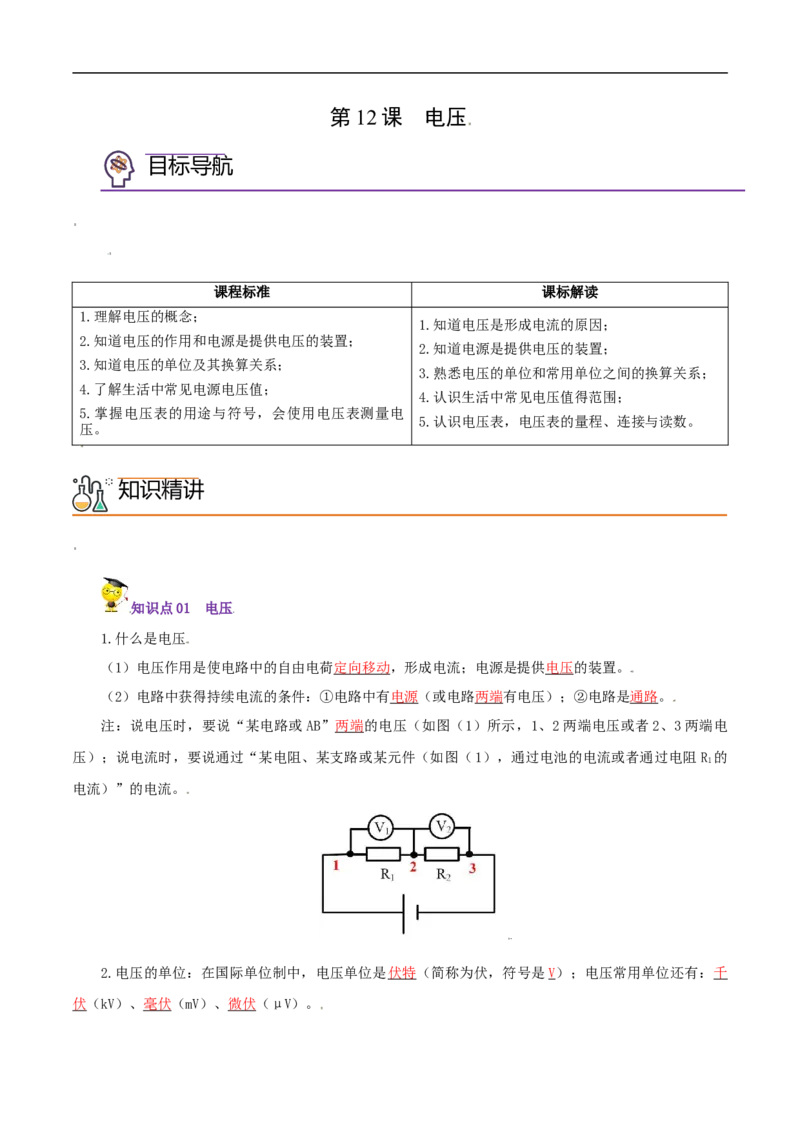

注：说电压时，要说“某电路或AB”两端的电压（如图（1）所示，1、2两端电压或者2、3两端电
压）；说电流时，要说通过“某电阻、某支路或某元件（如图（1），通过电池的电流或者通过电阻 R 的
1
电流）”的电流。
2.电压的单位：在国际单位制中，电压单位是伏特（简称为伏，符号是V）；电压常用单位还有：千
伏（kV）、毫伏（mV）、微伏（μV）。换算关系：1kV＝1000V，1V＝1000mV，1mV＝1000μV。
（2）生活中常见电压值：一节干电池1.5V，一节蓄电池2V，家庭用电电压220V，安全电压不高于
36V。

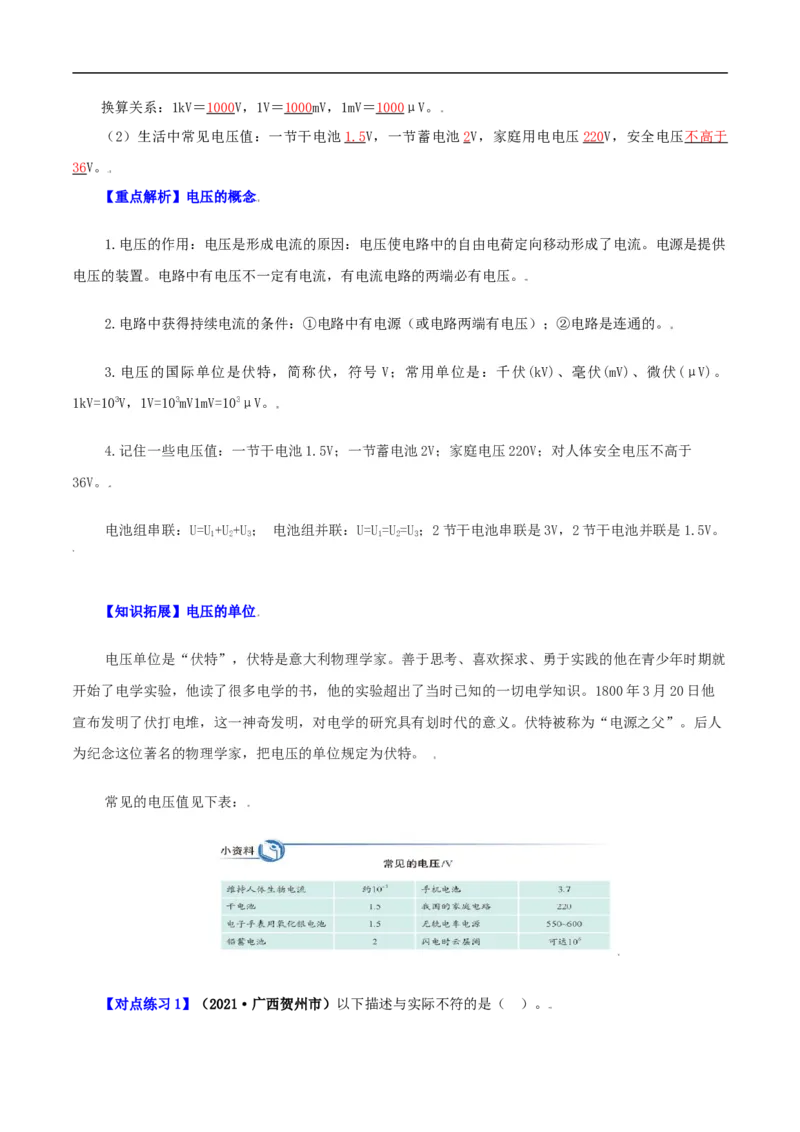

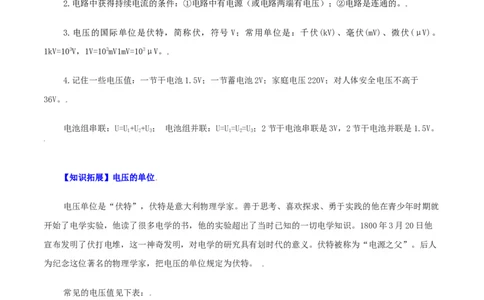

【重点解析】电压的概念
1.电压的作用：电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。电源是提供
电压的装置。电路中有电压不一定有电流，有电流电路的两端必有电压。
2.电路中获得持续电流的条件：①电路中有电源（或电路两端有电压）；②电路是连通的。
3.电压的国际单位是伏特，简称伏，符号 V；常用单位是：千伏(kV)、毫伏(mV)、微伏(μV)。
1kV=103V，1V=103mV1mV=103μV。
4.记住一些电压值：一节干电池1.5V；一节蓄电池2V；家庭电压220V；对人体安全电压不高于
36V。
电池组串联：U=U+U+U； 电池组并联：U=U=U=U；2节干电池串联是3V，2节干电池并联是1.5V。
1 2 3 1 2 3
【知识拓展】电压的单位
电压单位是“伏特”，伏特是意大利物理学家。善于思考、喜欢探求、勇于实践的他在青少年时期就
开始了电学实验，他读了很多电学的书，他的实验超出了当时已知的一切电学知识。1800年3月20日他
宣布发明了伏打电堆，这一神奇发明，对电学的研究具有划时代的意义。伏特被称为“电源之父”。后人
为纪念这位著名的物理学家，把电压的单位规定为伏特。
常见的电压值见下表：
【对点练习1】（2021·广西贺州市）以下描述与实际不符的是（ ）。A．15℃时声音在空气中的传播速度是340m/s；
B．人的正常体温是38.5℃；
C．初中物理课本宽度约为18cm；
D．一节干电池的电压大约是1.5V
【答案】B。
【解析】A．声音的传播速度与温度有关，15℃时声音在空气中的传播速度是340m/s ，符合实际，故
A不符合题意；
B．人的正常体温是37℃左右，变化幅度很小，38.5℃不符合实际，故B符合题意；
C．伸开手掌，大拇指指尖到中指指尖的距离大约20cm，初中物理课本宽度略小于一些，约为18cm ，
符合实际，故C不符合题意；
D．一节新干电池两极间的电压是1.5V，符合实际，故D不符合题意。故选B。

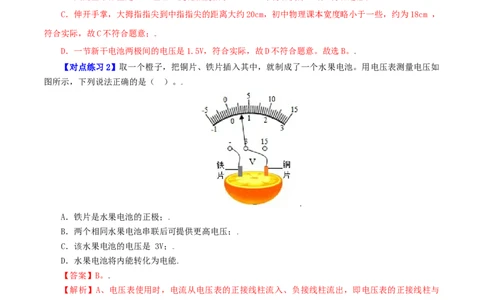

【对点练习2】取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池。用电压表测量电压如
图所示，下列说法正确的是（ ）。
A．铁片是水果电池的正极；
B．两个相同水果电池串联后可提供更高电压；
C．该水果电池的电压是 3V；
D．水果电池将内能转化为电能
【答案】B。
【解析】A、电压表使用时，电流从电压表的正接线柱流入、负接线柱流出，即电压表的正接线柱与
电源的正极相连接，因此铜电极为正极，故A错误；
B、两个相同水果电池串联后可提供更高电压，故B正确；
C、由图知电压表的量程为0﹣3V，分度值为0.1V，水果电池的电压为0.6V，故C错误；
D、水果电池工作时，将消耗化学能，产生电能，所以是将化学能转化为电能，故D错误。
故选：B。
知识点02 电压测量

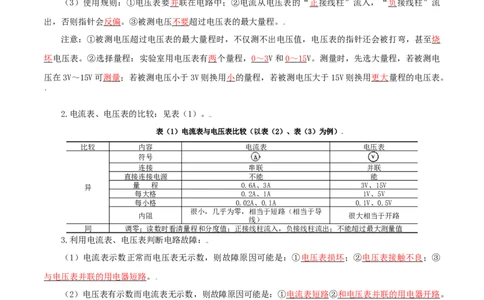

1.电压测量：如图所示，（1）测量仪器：电压表，符号是；（2）读数时，看清接线柱上标的量程（3V、15V两个量程）、 分度值 （ 3V量程分度值是0.1V,15V路
程分度值是0.5V）；
（3）使用规则：①电压表要并联在电路中；②电流从电压表的“正接线柱”流入，“负接线柱”流
出，否则指针会反偏。③被测电压不要超过电压表的最大量程。
注意：①被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被打弯，甚至烧
坏电压表。②选择量程：实验室用电压表有两个量程， 0 ～ 3V和 0 ～ 1 5V。测量时，先选大量程，若被测电
压在3V～15V可测量；若被测电压小于3V则换用小的量程，若被测电压大于15V则换用更大量程的电压表。
2.电流表、电压表的比较：见表（1）。
表（1）电流表与电压表比较（以表（2）、表（3）为例）
比较 内容 电流表 电压表
符号
连接 串联 并联
直接连接电源 不能 能
量 程 0.6A、3A 3V、15V
异
每大格 0.2A、1A 1V、5V
每小格 0.02A、0.1A 0.1V、0.5V
很小，几乎为零，相当于短路（相当于导
内阻 很大相当于开路
线）
同 调零；读数时看清量程和分度值；正接线柱流入，负接线柱流出；不能超过最大测量值
3.利用电流表、电压表判断电路故障：
（1）电流表示数正常而电压表无示数，则故障原因可能是：①电压表损坏；②电压表接触不良；③
与电压表并联的用电器短路。
（2）电压表有示数而电流表无示数，则故障原因可能是：①电流表短路②和电压表并联的用电器开路。
（3）电流表电压表均无示数，除了两表同时短路外，最大的可能是主电路断路导致无电流。
【重点解析】电压测量
1.电压测量：仪器：电压表；符号： 。
读数时，应先看量程 ，再看分度值，最后读数。2.使用规则：
①电压表应与被测用电器并联 。
②电压表介入电路时，应使电流从电压表的“ 正接线柱 ”流入，从“ 负接线柱 ”流出。否则指针
会反偏。
③被测电压不要超过电压表的量程 。
④量程范围内，电压表可直接接到电源两极上，测电源电压 。
⑤在预先不能预测被侧电压值时，应先进行试触。
危害：被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被打弯甚至烧坏电
压表。
选择量程：实验室用电压表有两个量程，0～3V和0～15V。测量时，先选大量程，进行试触，若被测
电压在3V～15V可测量，若被测电压小于3V则换用小的量程，若被测电压大于15V则换用更大量程的电压
表。
3.电流表、电压表的比较
电流表 电压表
符号
连接方式 串联 并联
异
直接连接电源两极 不能 能
量程 0-0.6A；0-3A 0-3V；0-15V
每大格 0.2A；1A 1V；5V每小格 0.02A；0.1A 0.1V；0.5V
分析电路时 内阻很小，视为短路 内阻很大，视为开路
使用前应先调零；读数时，分清量程和分度值，电流从“正”接线柱流入，从
同
“负”接线柱流出，测量不能超过最大测量值
【对点练习1】（2021·江苏中考真题）如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情
况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V，若
故障只有一个，则可能是（ ）。
A．电源没电 B．开关断路
C．灯泡断路 D．灯泡短路
【答案】B。
【解析】将M接电源“+”极，N接E，无示数，说明可能存在断路，且断路不在变阻器，N接F，无示
数，说明断路灯泡也没断路，N接G，有示数，说明断路可能在开关，且电源有电，故ACD不符合题意，B
符合题意。故选B。
【对点练习2】用电压表测某段电路的电压时，应将电压表 （选填“并”或“串”）联在该电
路两端，被测电压 （选填“能”或“不能”）超过它的量程。
【答案】并；不能。
【解析】用电压表测某段电路的电压时，应将电压表并联在该电路两端；
电压表有一定的量程，被测电压不能超过它的量程，否则会烧坏电压表。
故答案为：并；不能。分层提分
题组A 基础过关练
1．下列说法正确的是（ ）。
A．在并联电路中，不论灯泡电阻是大是小，每个灯泡两端的电压都相等；
B．使用电压表时，它的两个接线柱不允许不通过用电器直接与电源两极相连；
C．只要电路两端接上电压表，则电路中一定有电流通过；
D．电流表和电压表都有一定的量程，使用时应注意选择量程，量程越大越好
【答案】A。
【解析】A、并联电路两端电压相等；故A正确；
B、使用电压表时，它的两个接线柱允许不通过用电器直接与电源两极相连，故B错误；
C、当电压表并联在导线两端时，示数为零；故C错误；
D、电流表和电压表都有一定的量程，使用时应注意选择量程，量程合适即可，并不是越大越好，故D
错误。故选A。
2.在上海地区的家庭中，冰箱的工作电压为（ ）。
A.24伏 B.36伏 C.220伏 D.380伏
【答案】C。
【解析】在我国由于家庭电路中的电压都是220V，所以冰箱的工作电压为220V，故选C。
3.如图所示，闭合开关S，电压表测出的是（ ）。
A．L 两端的电压；
1
B．L 两端的电压；
2
C．L 和L 两端的电压；
1 2
D．电源两端的电压
【答案】B。
【解析】由电路图可以看出，当开关闭合后，电压表和L 、电源构成一个“方框”，所以电压表测量
1
的是“方框”以外的L 两端的电压。故选B。
2
4.关于电压表的使用方法，下列叙述中不正确的是（ ）。A. 绝对不允许不经过用电器而把电压表直接接在电源两极上；
B. 被测电压不要超过电压表的量程；
C. 要使电流从正接线柱流入电压表，从负接线柱流出；
D. 电压表要并联在被测电路两端
【答案】A。
【解析】A、电压表相当于断路，所以可以将电压表直接接到电源的两端，故A错误；
B、使用电压表时，待测电压不能超过电压表的最大量程，否则会损坏电压表，故B正确；
C、电压表使用时的正负接线柱要正确，即要使电流从正接线柱流入电压表，从负接线柱流出，故C正
确；
D、使用电压表测量用电器两端电压时，必须使电压表与待测电路并联，故D正确；故选A。
5.如图所示，当开关S闭合后，电压表能直接测量灯泡L 两端电压的是（ ）。
2
A． B． C． D．
【答案】B。
【解析】A、电压表和L 构成一个方框，电压表测量L 两端的电压。故本选项不符合题意；
1 1
B、电压表和L 构成一个方框，电压表测量L 两端的电压。故本选项符合题意；
2 2
C、电压表跟开关构成一个方框，开关闭合后电压表被短路，电压表的示数为0。故本选项不符合题意；
D、电压表串联在电路中了。因此电压表不能直接测量灯泡L 两端电压，故本选项不符合题意。故选
2
B。
6.填写下列电压最接近的数值：
①一节新的干电池的电压为 V；
②三节铅蓄电池串联的总电压为 V；
③正常情况下人体的安全电压为 V。
【答案】①1.5；②6；③不高于36。
【解析】①一节标准新干电池的电压为1.5V；
②一节新铅蓄电池的电压是2V，电池串联总电压等于每节电池电压之和，所以三节铅蓄电池串联的总
电压为3×2V=6V；
③经验证明，只有不高于36V的电压对人体才是安全的。故答案为：①1.5；②6；③不高于36。
7.在电学实验中，连接电路时，电键应处于________状态；电压表应该________（选填“串联”或
“并联”）在电路中，某电压表表盘如图所示，则“0～15V”量程档的最小分度值为________伏，此时电
压表的读数是________伏。
【答案】断开；并联；0.5；4.5。
【解析】（1）在电学实验中，连接电路时，电键应处于断开状态；电压表应该并联在被测导体的两
端；
（2）由图示电压表可知，电压表量程是0～15V，分度值是0.5V，电压表示数是4.5V。
故答案为：断开；并联；0.5；4.5。
题组B 能力提升练
1.用电压表测灯泡正常发光时的电压时，误将电压表与灯泡串联，这样引起的后果（ ）。
A．灯泡可能烧坏 B．电压表烧坏
C．灯泡不亮 D．电压表无读数
【答案】C。
【解析】当电压表与灯泡串联时，由于电压表的电阻很大，接入电路中相当于断路，所以，灯泡不亮；
故C正确，A错误；此时电压表测的是电源电压，故电压表有示数，故BD错误；故选C。
2.如图所示，电源电压保持不变，a是从电压表的负接线柱引出的导线接头。a与b处相接时，电压表
示数为6.0V；使a与b处断开，然后与c处相接，闭合开关S后，电压表示数为4.5V，则以下说法正确的
是（ ）。
A．电源电压为4.5V；
B．当a与c接触时，电压表测L 两端电压；
2
C．当a与c接触时，灯泡L 两端的电压为4.5V；
1D．当a与c接触时，灯泡L 两端的电压为4.5V
2
【答案】A。
【解析】由图可知，当a接b时，电压表测的是电源电压，则电源电压U=4.5V，
a接c时，电压表测量灯L 两端的电压，U=3V，
1 1
根据串联电路中电压的规律可知，灯L 两端电压为：
2
U=U﹣U=4.5V﹣3V=1.5V，
2 1
可见，A正确、BCD错。故选：A。
3. 如图所示电路中，当接通开关 S后，发现电流表指针偏转，电压表指针不动，则故障可能是
（ ）。
A．L 的灯丝断了 B．L 的灯丝断了 C．L 的接线短路 D．L 的接线短路
1 2 1 2
【答案】C。
【解析】如果L 的灯丝断了，电压表测电源电压，指针应偏转，此选项不符合题意；
1
如果L 的灯丝断了，电路开路，电流表、电压表都无示数。此选项不符合题意；
2
如果L 短路，此处相当于导线，电阻为零，所以电压表的示数为零，指针基本不动；电流可以通过电
1
流表，所以电流表指针偏转，此选项符合题意；
如果L 短路，此处相当于导线，电压表测电源电压，指针应偏转．此选项不符合题意。
2
4.在“用电压表测电压”实验中，电压表_______直接接在电源两端（选填“能”或“不能”），所
测电压不得超过它的_______。在探究并联电路中电阻的规律时，小王同学分别按图（a）、（b）所示电
路连接电路，图（b）中电阻R为他选择代替图（a）中并联的电阻R 和R 的电阻，则选择的电阻应满足：
1 2
_______保持不变时，电流表A 的示数与电流表_______示数相同（选填“A”或“A”）。
3 1 2【答案】能；量程；电源电压；A。
1
【解析】在使用电压表时，电压表要与被测电路并联，即电压表能直接连到电源的两端，即此时相当
于测量电源电压；
电流要从正接线柱入，负接线柱出，被测电压不能超过电压表的量程；
图(b)中电阻R是替代图(a)中并联电阻R 和R 的电阻,根据等效替代法,要使接入电路的效果相同,则
1 2
电路两端的电压和电流都应相同,即电源电压相同,干路上的电流相同,所以电流表A 的示数与电流表A 的
3 1
示数相等。
5.如图所示电压表的读数是____________V，电流表的读数是________A。
【答案】2.5；0.46。
【解析】电流表的量程是0.6A，最小分度值是0.02A，电流表示数是0.46A；
电压表量程是3V，最小分度值是0.1V，电压表示数是2.5V。
6.（1）在下图的甲、乙的○内填上适当的电表符号，要求闭合开关后灯泡都能发光。
（2）根据丙标出的电流方向，从电池组、电压表、电流表三个元件中选出两个元件符号，分别填进
丙电路的空缺处，填进后要求灯泡L 和L 串联，且都能发光。
1 2
【解析】图甲中，中间的一个是串联在电路中的，只能连电流表，而上边的是与灯泡并联的，所以应
连电压表；图乙是一个由两只灯泡组成的并联电路，下边的电表是串联在干路中的，只能连电流表，中间一个应
连电压表，并且如果中间一个连电流表的话，会造成电路的短路；
图丙中，电池组是必不可少的，可先将其确定；根据电流方向，又因为要求两灯串联，且都能发光，
所以左边一定是电池组，且正极朝上，右边选择电压表可以测L 的电压，但如果选择电流表则会将L 短路，
2 2
所以应选电压表。
故答案为：如图甲、乙、丙所示。
题组C 培优拔尖练
1．（2021·辽宁中考真题）如图是圆形多功能充电宝，充完电后用手拿起时，会感觉到微微发热。
下列估测最合理的是（ ）。
A．充电宝的质量约为5kg；
B．充电宝的直径约为10cm；
C．微微发热的充电宝温度约为20℃；
D．充电宝给手机充电时提供的电压为36V
【答案】B。
【解析】A．中考用的是实心球的质量是2kg，一个充电宝的质量小于实心球的质量，更不会是5kg，
故A不符合题意；
B．图中人的手掌的宽度约10cm，故充电宝的直径约为10cm，故B符合题意；
C．比较舒适的气温是25℃左右，微微发热的充电宝温度应高于25℃，故C不符合题意；
D．充电宝使用USB接口给手机充电，提供的电压为5V，故D不符合题意。故选B。
2．（2021·黑龙江中考真题）下列电路中电压表测量R两端电压，且电路连接正确是（ ）。
2A． B．
C． D．
【答案】D。
【解析】A．如图：电流表并联在电路中，把R、电压表短路，故A错误；
2
B．如图：电压表串联在电路中，电流表并联在了电路中，故B错误；
C．如图：R、R两电阻串联，电压表测R两端的电压，故C错误；
1 2 1
D．如图：R、R两电阻串联，电压表测R两端的电压，故D正确。故选D。
1 2 2
3．（2021·江苏中考真题）如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接
电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V，若故障只有一个，
则可能是（ ）。
A．电源没电 B．开关断路
C．灯泡断路 D．灯泡短路
【答案】B。
【解析】将M接电源“+”极，N接E，无示数，说明可能存在断路，且断路不在变阻器，N接F，无示
数，说明断路灯泡也没断路，N接G，有示数，说明断路可能在开关，且电源有电，故ACD不符合题意，B
符合题意。故选B。
4．（2021·湖北中考真题）如图所示电路，灯泡L、L 的连接方式是___________ （ 选填“串联”
1 2或“并联”）。闭合开关S后，两灯均发光，两电表均有示数，过一会儿由于某个灯泡发生故障而熄灭，
电流表有示数，电压表示数为零，则故障原因是___________。
【答案】串联；L 短路。
2
【解析】[1]电压表看作是断路，电流表看作是通路，如图所示，两灯泡首位相连，连接方式是串联。
[2]因为电路是一个串联电路，电流表有示数，说明电路发生了短路，电压表示数为零，说明是并联
在电压表之内的电路发生了短路，可能是L 短路。
2
