【巩固练习】
1.关于电压表的使用，正确的是（ ）
A.电压表不能直接测量电源电压，否则会烧坏
B.尽可能选大的量程，以免损坏电压表
C.经试触后，被测电压不超过小量程时，应选用较小量程
D.电压表接入电路时，不用考虑“+”“-”接线柱的接法
2.（2015•普陀区一模）电源适配器（俗称充电器）在给手机充电时，电压约为（ ）
A．5伏 B．24伏 C．36伏 D．220伏
3. 图中，要求同时满足四个条件：①两灯泡并联，②开关同时控制两盏灯，③电压表测灯L 的电压，④电
1
流表测L 的电流；正确的连图是（ ）
2

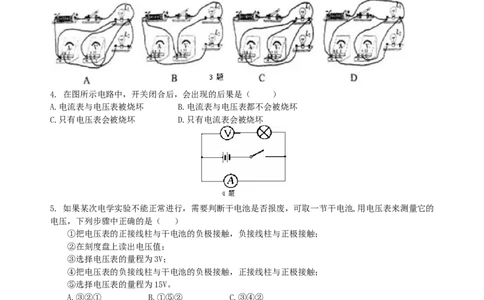

4. 在图所示电路中，开关闭合后，会出现的后果是（ ）
A.电流表与电压表被烧坏 B.电流表与电压表都不会被烧坏
C.只有电压表会被烧坏 D.只有电流表会被烧坏
5. 如果某次电学实验不能正常进行，需要判断干电池是否报废，可取一节干电池,用电压表来测量它的
电压，下列步骤中正确的是（ ）
①把电压表的正接线柱与干电池的负极接触，负接线柱与正极接触；
②在刻度盘上读出电压值；
③选择电压表的量程为3V；
④把电压表的负接线柱与干电池的负极接触，正接线柱与正极接触；
⑤选择电压表的量程为15V。
A.③②① B.①⑤② C.③④②
6. 下图是小李同学在某次测量中连接的实物图，以实物图为根据画出的电路图，其中正确的是（ ）
7. 如图当开关S从闭合到断开时，下列说法中正确的是（ ）
A．电压表示数变为0 B．电压表示数不变，测量的就是电源电压宇轩在线资源中心 shop256921660.taobao.com
C．电路开路，无法测量 D．电压表示数不变，测量的是灯泡两端的电压
8．如图甲所示的电压表，如果选用“一”和“3”两个接线柱时，它的量程是________V，分度值是
________V，表盘的示数是________V；如果选用“－”和“15”两个接线柱时，它的量程是________V，
分度值是________V，表盘的示数是________V。假如所测电压为4.5V，请在乙表盘上标出选用的接线柱
和指针位置。
9. 如图所示，当开关S闭合时，电流表的示数为0.2 A，电压表V 的示数为3 V，则V 的示数为 V；
1 2
当开关S断开时，电流表的示数为 A，电压表V 的示数为 V，V 的示数为 V。
1 2

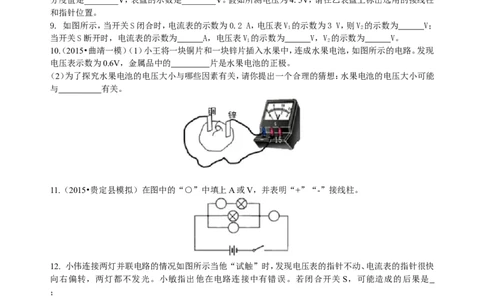

10（. 2015•曲靖一模）（1）小王将一块铜片和一块锌片插入水果中，连成水果电池，如图所示的电路。发现
电压表示数为0.6V，金属品中的 片是水果电池的正极。
（2）为了探究水果电池的电压大小与哪些因素有关，请你提出一个合理的猜想：水果电池的电压大小可能
与 有关。
11.（2015•贵定县模拟）在图中的“○”中填上A或V，并表明“+”“-”接线柱。
12. 小伟连接两灯并联电路的情况如图所示当他“试触”时，发现电压表的指针不动、电流表的指针很快
向右偏转，两灯都不发光。小敏指出他在电路连接中有错误。若闭合开关S，可能造成的后果是
；
现在请你只改接图电路中的一根导线，使电路连接完全正确。（在错接的导线上画×，然后画出正确的接线
位置）
13. 按要求画出电路图，并连接实物图。要求：电灯L、L 并联，电压表V测灯L 两端的电压，电流表A测
1 2 1宇轩在线资源中心 shop256921660.taobao.com
干路的电流，开关只控制电灯L。
2

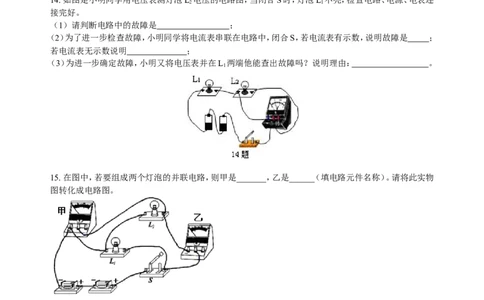

14. 如图是小明同学用电压表测灯泡L 电压的电路图，当闭合S时，灯泡L 不亮，检查电路、电源、电表连
2 1
接完好。
（1）请判断电路中的故障是 ；
（2）为了进一步检查故障，小明同学将电流表串联在电路中，闭合S，若电流表有示数，说明故障是 ；
若电流表无示数说明 ；
（3）为进一步确定故障，小明又将电压表并在L 两端他能查出故障吗？说明理由： 。
1
15. 在图中，若要组成两个灯泡的并联电路，则甲是_______，乙是______（填电路元件名称）。请将此实物
图转化成电路图。宇轩在线资源中心 shop256921660.taobao.com
【答案与解析】
1.【答案】C
2.【答案】D
3.【答案】A
【解析】两灯泡并联，开关在并联电路的干路上，电压表与灯L 并联；电流表与灯泡L 串联，开关控制干
1 2
路。符合题意；两灯泡并联，电压表与灯L 串联，不符合题意；两灯泡并联，电压表与灯L 并联；但电压表
1 1
的正负接线柱接反了，不符合题意。两灯泡并联，开关与两灯泡并联，闭合后会造成对电源的短路，电路连
接错误，不符合题意。
4.【答案】D
【解析】闭合开关S后，灯泡和电压表被短路，电流表直接连到了电源的两端，电路中的电流过大，烧坏
电流表。

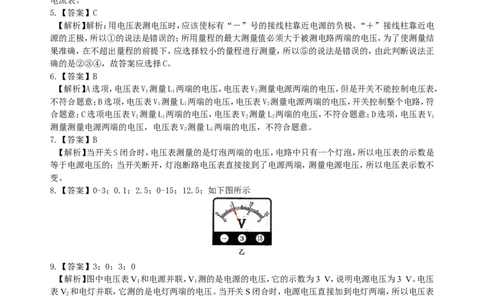

5.【答案】C
【解析】解析：用电压表测电压时，应该使标有“－”号的接线柱靠近电源的负极，“＋”接线柱靠近电
源的正极，所以①的说法是错误的；所用量程的最大测量值必须大于被测电路两端的电压，为了使测量结
果准确，在不超出量程的前提下，应选择较小的量程进行测量，所以⑤的说法是错误的，由此判断说法正
确的是②③④，故答案应选择C。
6.【答案】B
【解析】A选项，电压表V 测量L 两端的电压，电压表V 测量电源两端的电压，但是开关不能控制电压表，
1 1 2
不符合题意；B选项，电压表V 测量L 两端的电压，电压表V 测量电源两端的电压，开关控制整个电路，符
1 1 2
合题意；C选项电压表V 测量L 两端的电压，电压表V 测量L 两端的电压，不符合题意；D选项，电压表V
1 1 2 2 1
测量测量电源两端的电压，电压表V 测量L 两端的电压，不符合题意。
2 1
7.【答案】B
【解析】当开关S闭合时，电压表测量的是灯泡两端的电压，电路中只有一个灯泡，所以电压表的示数是
等于电源电压的；当开关断开，灯泡断路电压表直接接到了电源两端，测量电源电压，所以电压表示数不
变。
8.【答案】0-3；0.1；2.5；0-15；12.5；如下图所示
9.【答案】3；0；3；0
【解析】图中电压表V 和电源并联，V 测的是电源的电压，它的示数为3 V，说明电源电压为3 V。电压
1 1
表V 和电灯并联，它测的是电灯两端的电压。当开关S闭合时，电源电压直接加到电灯两端，所以电压表
2
V 的示数为3 V。当开关S断开时，电路中没有电流通过，这时电流表示数变为零。电压表V 并联到了电
2 1
源两端，电压表V 的示数仍为3 V；电灯中没有电流通过，说明电灯两端所加电压为零，V 的示数为零。
1 2
10.【答案】铜；水果的大小
【解析】（1）由于电压表此时正向偏转，说明与正接线柱相连的铜片是电源的正极。（2）水果电池的电
压大小还可能与水果的种类（或大小、两电极间的距离、电极面积大小、电极材料等）有关；
11.【答案】如下图所示宇轩在线资源中心 shop256921660.taobao.com
【解析】由图可知上面的圈与灯泡串联，应为电流表；中间的圈在干路中，故是电流表，下面的圈与灯
泡并联，应为电压表；且无论是电压表还是电流表，都应该让电流从正接线柱流入，从负接线柱流 出。
12.【答案】烧坏电源或电流表；如图所示
【解析】如图所示的“×”地方发生短路，当试触时，电压表两端没有电压，故没有示数，而电流只通
过电流表从电源正极流回负极，故电流很大，会造成电流表烧坏和电源烧坏，主要没有把电压表并联使用。
13.【答案】如图甲、乙所示
甲 乙
14.【答案】（1）L 短路或断路；（2）L 短路；L 断路；（3）能判断电路故障，若电压表有示数，说明L 断路；若
1 1 1 1
电压表无示数，说明L 短路
1
【解析】电路、电源、电表连接完好时，当闭合S后灯泡L 不亮，说明电路中的故障有可能是L 短路或
1 1
断路；将电流表串联在电路中时，闭合S，若电流表有示数，说明是L 短路，若电流表无示数，说明L 断路；
1 1
小明又将电压表并在L 两端时，闭合S，若电压表有示数，说明L 断路，若电压表无示数，说明L 短路。
1 1 1
15. 【答案】 电压表；电流表；如图所示
