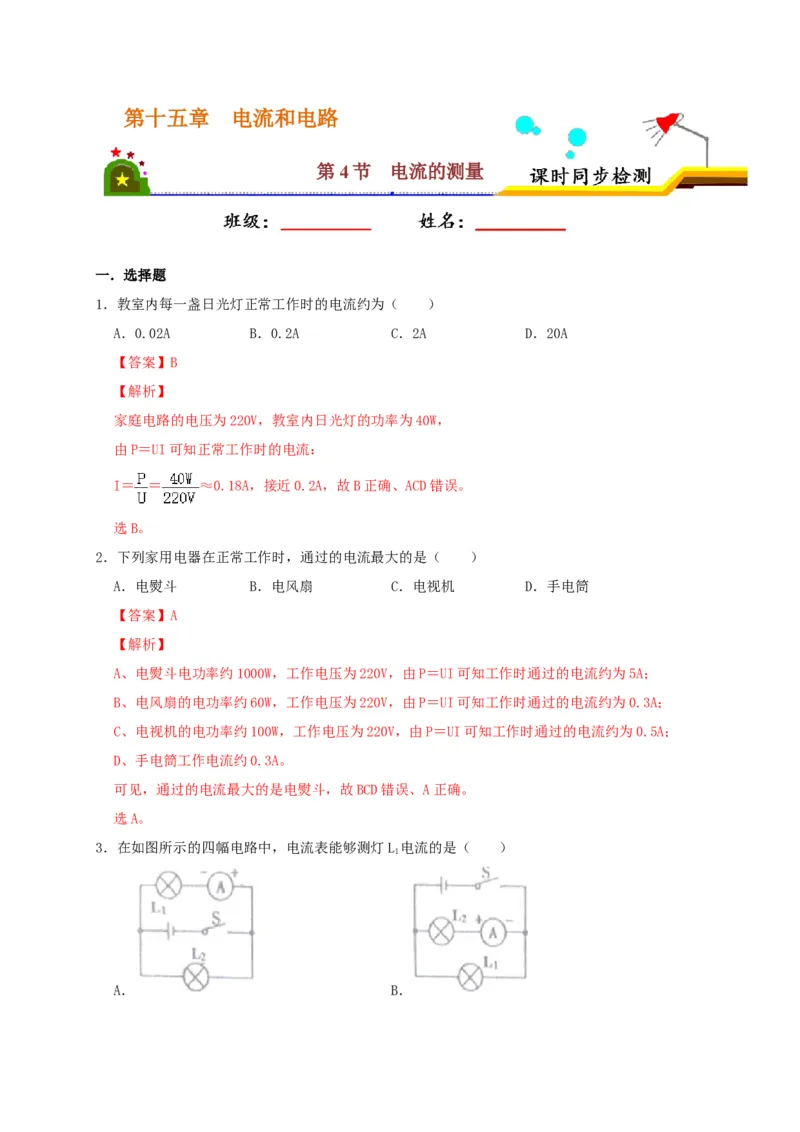

第十五章 电流和电路
第4节 电流的测量
一．选择题

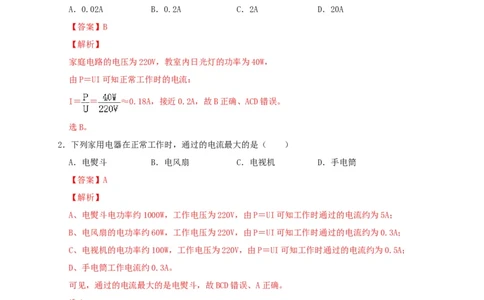

1．教室内每一盏日光灯正常工作时的电流约为（ ）
A．0.02A B．0.2A C．2A D．20A
【答案】B
【解析】
家庭电路的电压为220V，教室内日光灯的功率为40W，
由P＝UI可知正常工作时的电流：
I＝ ＝ ≈0.18A，接近0.2A，故B正确、ACD错误。
选B。
2．下列家用电器在正常工作时，通过的电流最大的是（ ）
A．电熨斗 B．电风扇 C．电视机 D．手电筒
【答案】A
【解析】
A、电熨斗电功率约1000W，工作电压为220V，由P＝UI可知工作时通过的电流约为5A；
B、电风扇的电功率约60W，工作电压为220V，由P＝UI可知工作时通过的电流约为0.3A；
C、电视机的电功率约100W，工作电压为220V，由P＝UI可知工作时通过的电流约为0.5A；
D、手电筒工作电流约0.3A。
可见，通过的电流最大的是电熨斗，故BCD错误、A正确。
选A。
3．在如图所示的四幅电路中，电流表能够测灯L 电流的是（ ）
1
A． B．C． D．
【答案】D
【解析】A、电流表与L 串联，是测L 的电流，但电流从负接线柱流入，正接线柱流出，会造成
1 1
电流表的指针反转，故A错误；
B、电流表与L 串联，测的是L 的电流，故B错误；
2 2
C、电流表在干路上了，测的是干路的电流，故C错误；
D、电流表与L 串联，测的是L 的电流，故D正确。
1 1
选D。

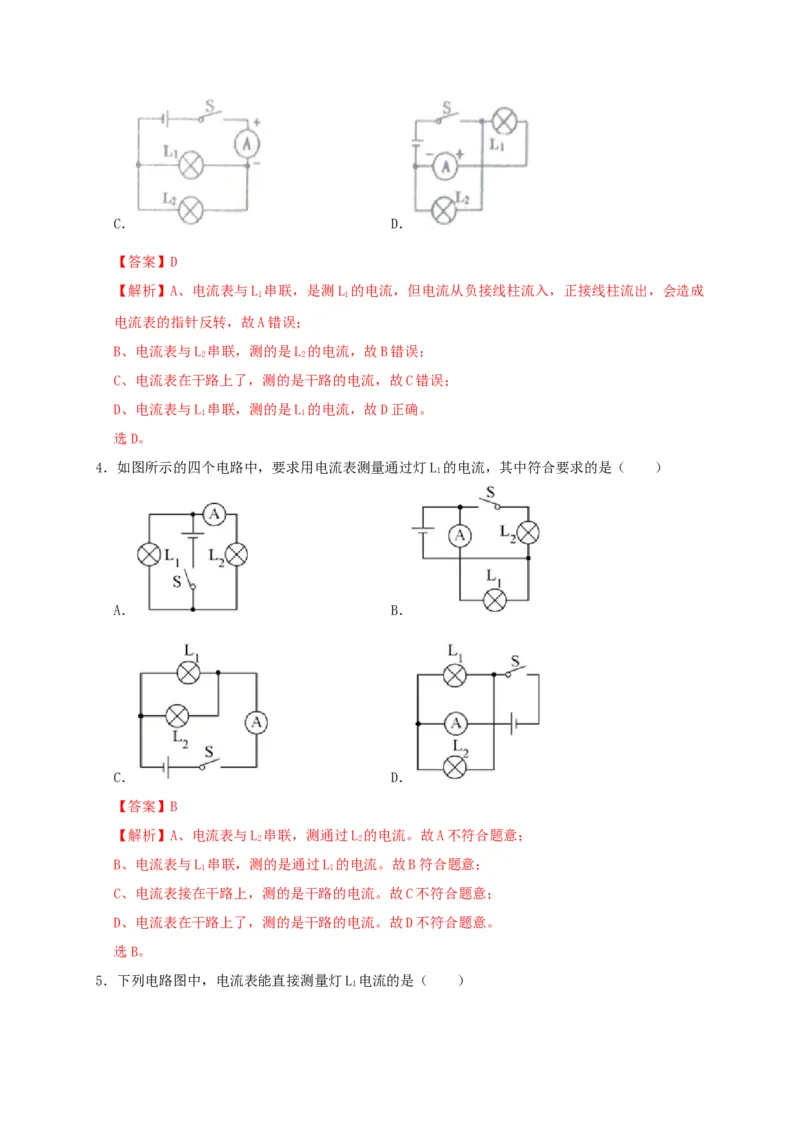

4．如图所示的四个电路中，要求用电流表测量通过灯L 的电流，其中符合要求的是（ ）
1
A． B．
C． D．
【答案】B
【解析】A、电流表与L 串联，测通过L 的电流。故A不符合题意；
2 2
B、电流表与L 串联，测的是通过L 的电流。故B符合题意；
1 1
C、电流表接在干路上，测的是干路的电流。故C不符合题意；
D、电流表在干路上了，测的是干路的电流。故D不符合题意。
选B。

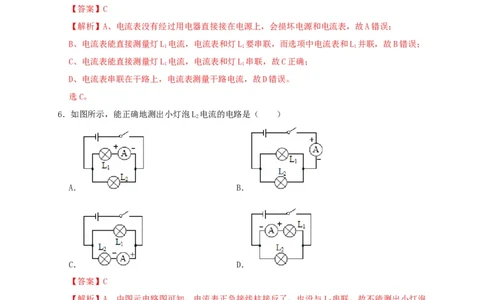

5．下列电路图中，电流表能直接测量灯L 电流的是（ ）
1A． B．
C． D．
【答案】C
【解析】A、电流表没有经过用电器直接接在电源上，会损坏电源和电流表，故A错误；
B、电流表能直接测量灯L 电流，电流表和灯L 要串联，而选项中电流表和L 并联，故B错误；
1 1 1
C、电流表能直接测量灯L 电流，电流表和灯L 串联，故C正确；
1 1
D、电流表串联在干路上，电流表测量干路电流，故D错误。
选C。

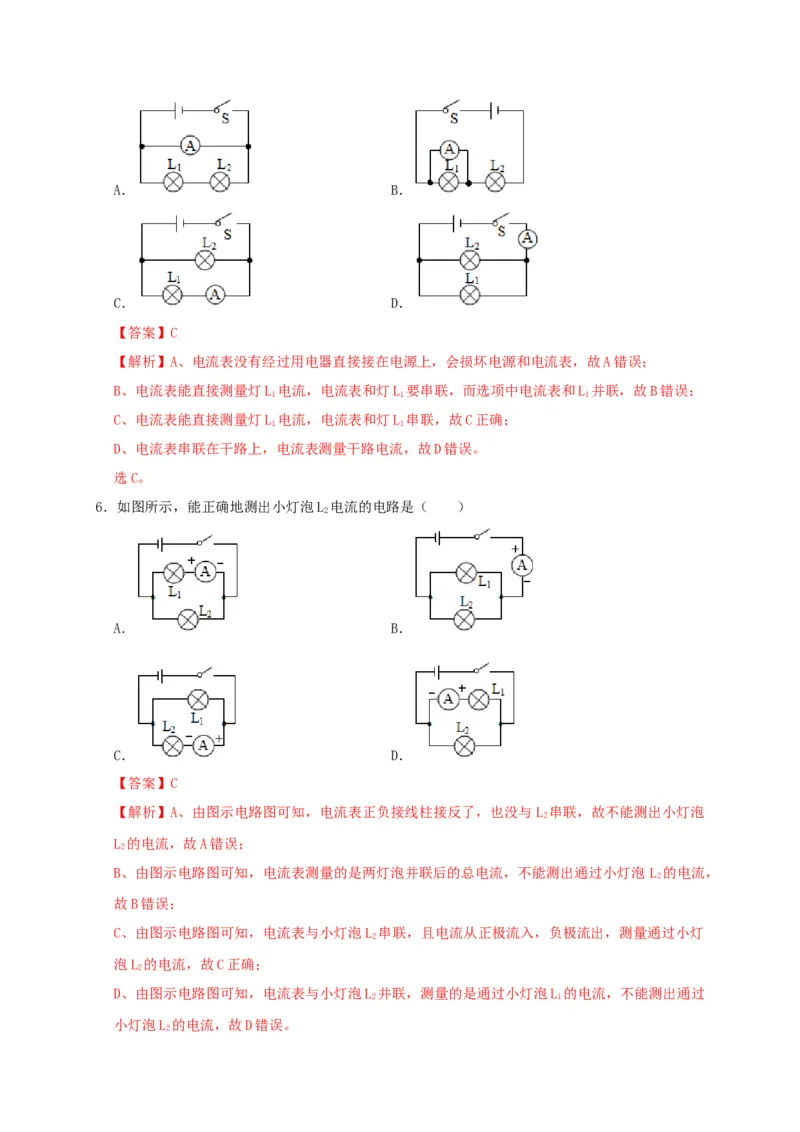

6．如图所示，能正确地测出小灯泡L 电流的电路是（ ）
2
A． B．
C． D．
【答案】C
【解析】A、由图示电路图可知，电流表正负接线柱接反了，也没与 L 串联，故不能测出小灯泡
2
L 的电流，故A错误；
2
B、由图示电路图可知，电流表测量的是两灯泡并联后的总电流，不能测出通过小灯泡 L 的电流，
2
故B错误；
C、由图示电路图可知，电流表与小灯泡L 串联，且电流从正极流入，负极流出，测量通过小灯
2
泡L 的电流，故C正确；
2
D、由图示电路图可知，电流表与小灯泡L 并联，测量的是通过小灯泡L 的电流，不能测出通过
2 1
小灯泡L 的电流，故D错误。
2选C。

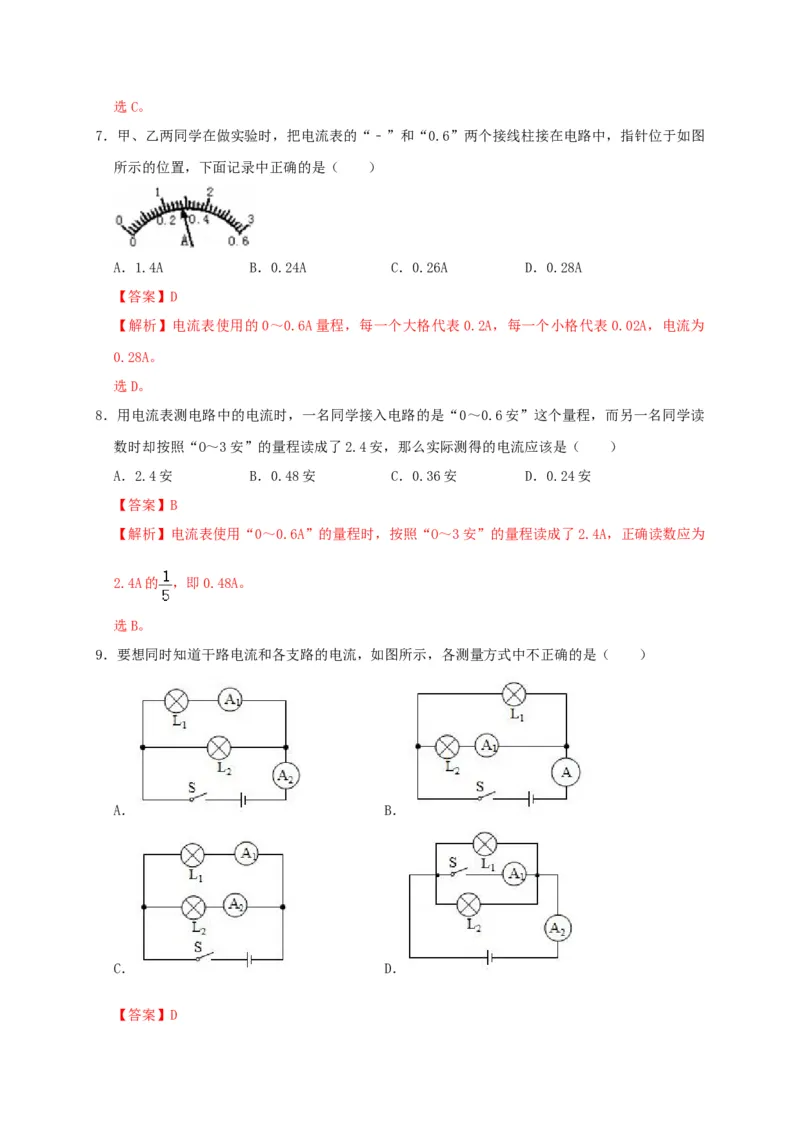

7．甲、乙两同学在做实验时，把电流表的“﹣”和“0.6”两个接线柱接在电路中，指针位于如图
所示的位置，下面记录中正确的是（ ）
A．1.4A B．0.24A C．0.26A D．0.28A
【答案】D
【解析】电流表使用的0～0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为
0.28A。
选D。
8．用电流表测电路中的电流时，一名同学接入电路的是“0～0.6安”这个量程，而另一名同学读
数时却按照“O～3安”的量程读成了2.4安，那么实际测得的电流应该是（ ）
A．2.4安 B．0.48安 C．0.36安 D．0.24安
【答案】B
【解析】电流表使用“0～0.6A”的量程时，按照“O～3安”的量程读成了2.4A，正确读数应为
2.4A的 ，即0.48A。
选B。

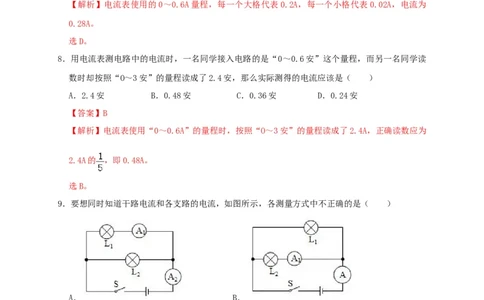

9．要想同时知道干路电流和各支路的电流，如图所示，各测量方式中不正确的是（ ）
A． B．
C． D．
【答案】D【解析】
A、A 与L 串联，A 串联在干路上，可测出L 支路和干路上的电流，再用干路电流减去A 的示数，
1 1 2 1 1
即可得出L 支路的电流。此选项正确；
2
B、A 与L 串联，A串联在干路上，A 串联在L 支路上，可测出L 支路和干路上的电流，再用干
1 2 1 2 2
路电流减去A 的示数，即可得出L 支路的电流。此选项正确；
1 1
C、A 与L 串联，A 与L 串联，可测出两条支路上的电流，两者相加即可得出干路上的电流。此
1 1 2 2
选项正确；
D、S闭合后，L 与L 同时被短路了，同时电源短路，所以无法测出两支路的电流。此选项错误。
1 2
选D。

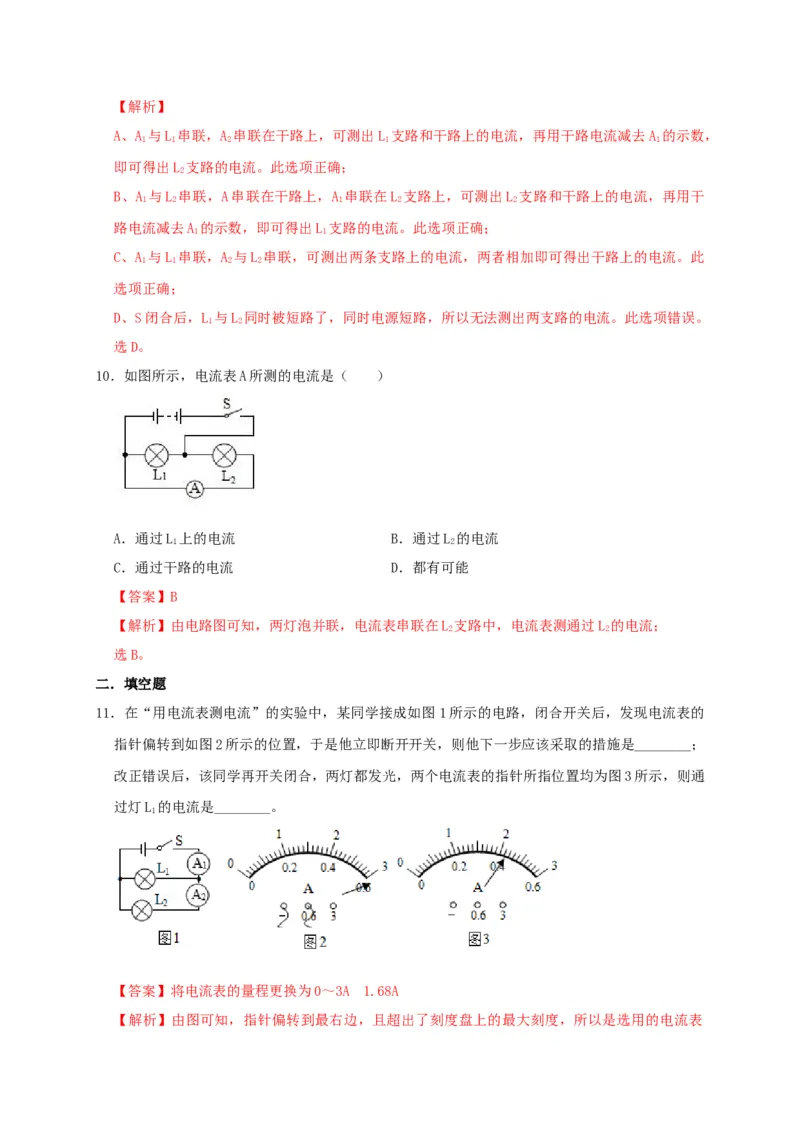

10．如图所示，电流表A所测的电流是（ ）
A．通过L 上的电流 B．通过L 的电流
1 2
C．通过干路的电流 D．都有可能
【答案】B
【解析】由电路图可知，两灯泡并联，电流表串联在L 支路中，电流表测通过L 的电流；
2 2
选B。
二．填空题
11．在“用电流表测电流”的实验中，某同学接成如图1所示的电路，闭合开关后，发现电流表的
指针偏转到如图2所示的位置，于是他立即断开开关，则他下一步应该采取的措施是________；
改正错误后，该同学再开关闭合，两灯都发光，两个电流表的指针所指位置均为图3所示，则通
过灯L 的电流是________。
1
【答案】将电流表的量程更换为0～3A 1.68A
【解析】由图可知，指针偏转到最右边，且超出了刻度盘上的最大刻度，所以是选用的电流表的量程太小了；为了能测出电路中的电流，必须将电流表的量程更换为0～3A；
由电路图可知，电流表A 测量的是干路中的电流，电流表A 测量的是L 的电流；根据并联电路
1 2 2
的特点可知，干路中的电流等于支路电流的和，电流表 A 的示数要大于电流表A 的示数，故电
1 2
流表A 的量程是0﹣3A，电流表A 的量程是0﹣0.6A，则电流表A 的示数是2.1A，电流表A 的
1 2 1 2
示数是0.42A，则通过灯泡L 的电流是2.1A﹣0.42A＝1.68A。
1

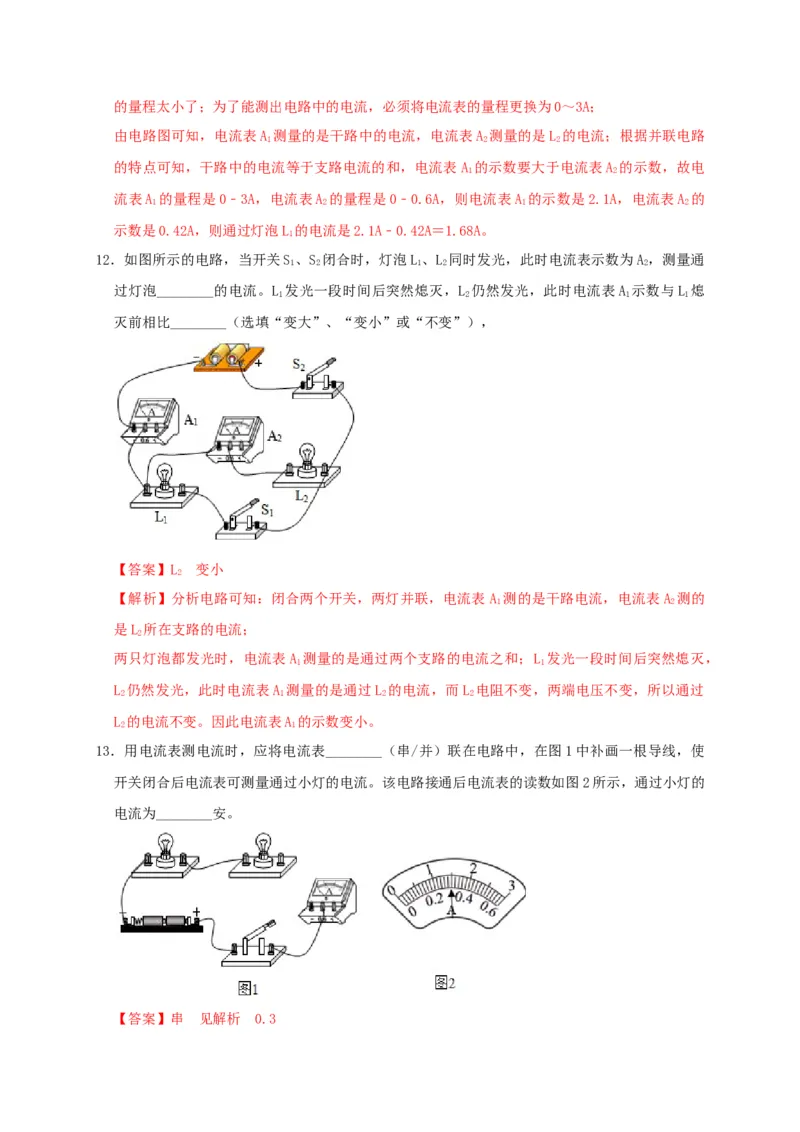

12．如图所示的电路，当开关S 、S 闭合时，灯泡L 、L 同时发光，此时电流表示数为A ，测量通
1 2 1 2 2
过灯泡________的电流。L 发光一段时间后突然熄灭，L 仍然发光，此时电流表A 示数与L 熄
1 2 1 1
灭前相比________（选填“变大”、“变小”或“不变”），
【答案】L 变小
2
【解析】分析电路可知：闭合两个开关，两灯并联，电流表 A 测的是干路电流，电流表A 测的
1 2
是L 所在支路的电流；
2
两只灯泡都发光时，电流表A 测量的是通过两个支路的电流之和；L 发光一段时间后突然熄灭，
1 1
L 仍然发光，此时电流表A 测量的是通过L 的电流，而L 电阻不变，两端电压不变，所以通过
2 1 2 2
L 的电流不变。因此电流表A 的示数变小。
2 1
13．用电流表测电流时，应将电流表________（串/并）联在电路中，在图1中补画一根导线，使
开关闭合后电流表可测量通过小灯的电流。该电路接通后电流表的读数如图2所示，通过小灯的
电流为________安。

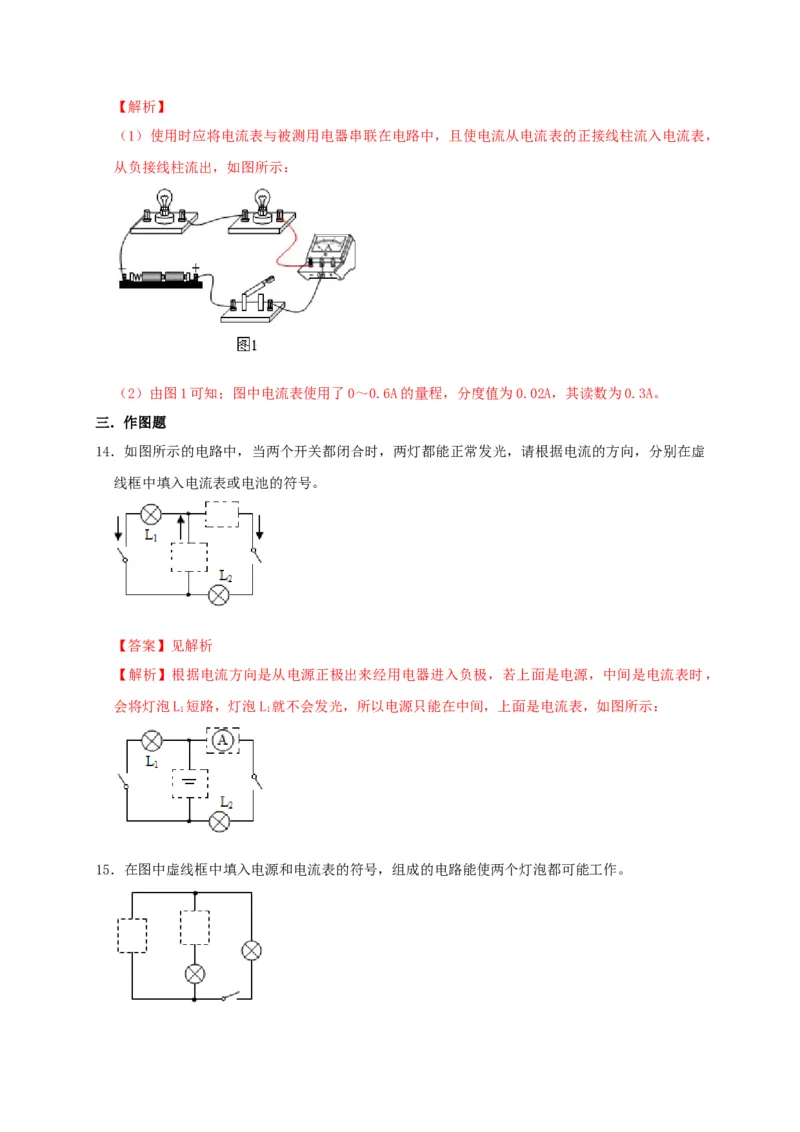

【答案】串 见解析 0.3【解析】
（1）使用时应将电流表与被测用电器串联在电路中，且使电流从电流表的正接线柱流入电流表，
从负接线柱流出，如图所示：
（2）由图1可知；图中电流表使用了0～0.6A的量程，分度值为0.02A，其读数为0.3A。
三．作图题
14．如图所示的电路中，当两个开关都闭合时，两灯都能正常发光，请根据电流的方向，分别在虚
线框中填入电流表或电池的符号。
【答案】见解析
【解析】根据电流方向是从电源正极出来经用电器进入负极，若上面是电源，中间是电流表时，
会将灯泡L 短路，灯泡L 就不会发光，所以电源只能在中间，上面是电流表，如图所示：
1 1

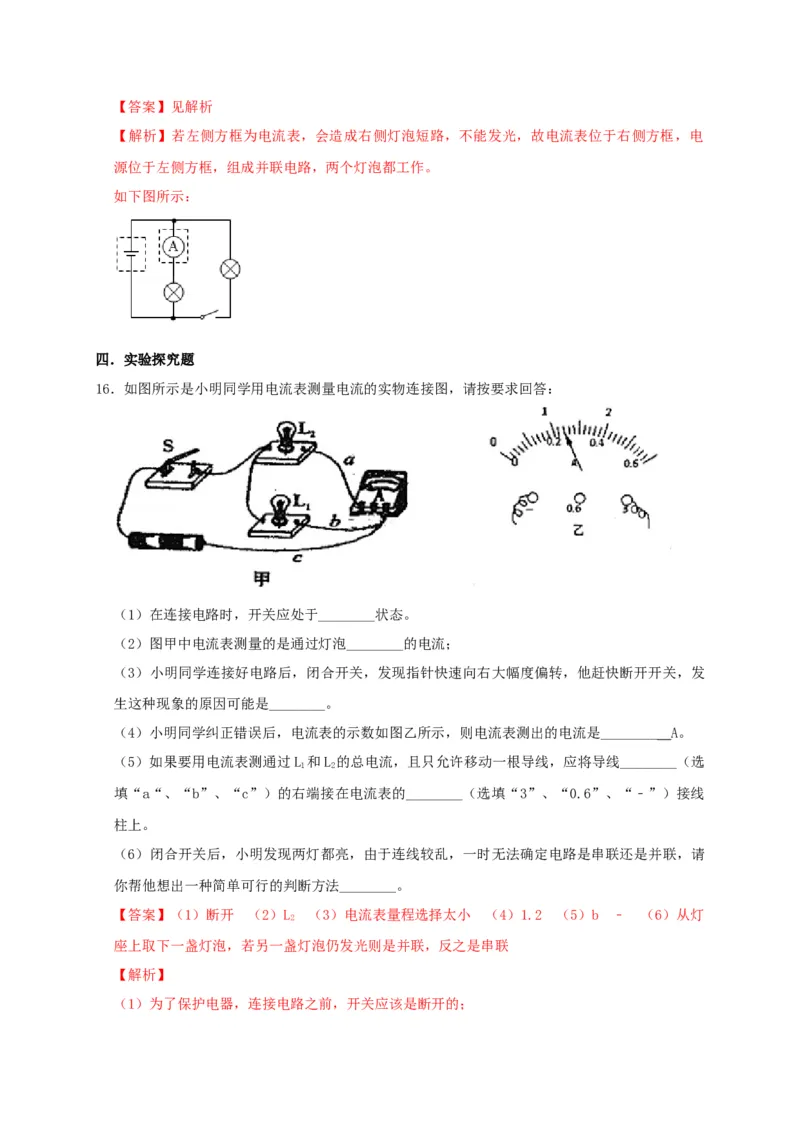

15．在图中虚线框中填入电源和电流表的符号，组成的电路能使两个灯泡都可能工作。【答案】见解析
【解析】若左侧方框为电流表，会造成右侧灯泡短路，不能发光，故电流表位于右侧方框，电
源位于左侧方框，组成并联电路，两个灯泡都工作。
如下图所示：
四．实验探究题
16．如图所示是小明同学用电流表测量电流的实物连接图，请按要求回答：
（1）在连接电路时，开关应处于________状态。
（2）图甲中电流表测量的是通过灯泡________的电流；
（3）小明同学连接好电路后，闭合开关，发现指针快速向右大幅度偏转，他赶快断开开关，发
生这种现象的原因可能是________。
（4）小明同学纠正错误后，电流表的示数如图乙所示，则电流表测出的电流是________ A。
（5）如果要用电流表测通过L 和L 的总电流，且只允许移动一根导线，应将导线________（选
1 2
填“a“、“b”、“c”）的右端接在电流表的________（选填“3”、“0.6”、“﹣”）接线
柱上。
（6）闭合开关后，小明发现两灯都亮，由于连线较乱，一时无法确定电路是串联还是并联，请
你帮他想出一种简单可行的判断方法________。
【答案】（1）断开 （2）L （3）电流表量程选择太小 （4）1.2 （5）b ﹣ （6）从灯
2
座上取下一盏灯泡，若另一盏灯泡仍发光则是并联，反之是串联
【解析】
（1）为了保护电器，连接电路之前，开关应该是断开的；（2）由图可知，电流表与L 串联，所以测的是L 的电流；
2 2
（3）闭合开关，发现指针快速向右大幅度偏转，其原因是电流表所选择的量程过小；
（4）由图乙可知，电流表量程用的是0～3A，所以测得的电流为1.2A；
（5）要用电流表测通过L 和L 的总电流，就要电流表串联在干路上，则由甲图可知，应将导线
1 2
“b”的右端接在电流表的“﹣”接线柱上；
（6）把其中一只灯泡从灯座中取下来，如果观察到另一只灯泡仍发光，则两灯一定是并联；如
果观察到另一只灯泡熄灭，则两灯一定是串联。

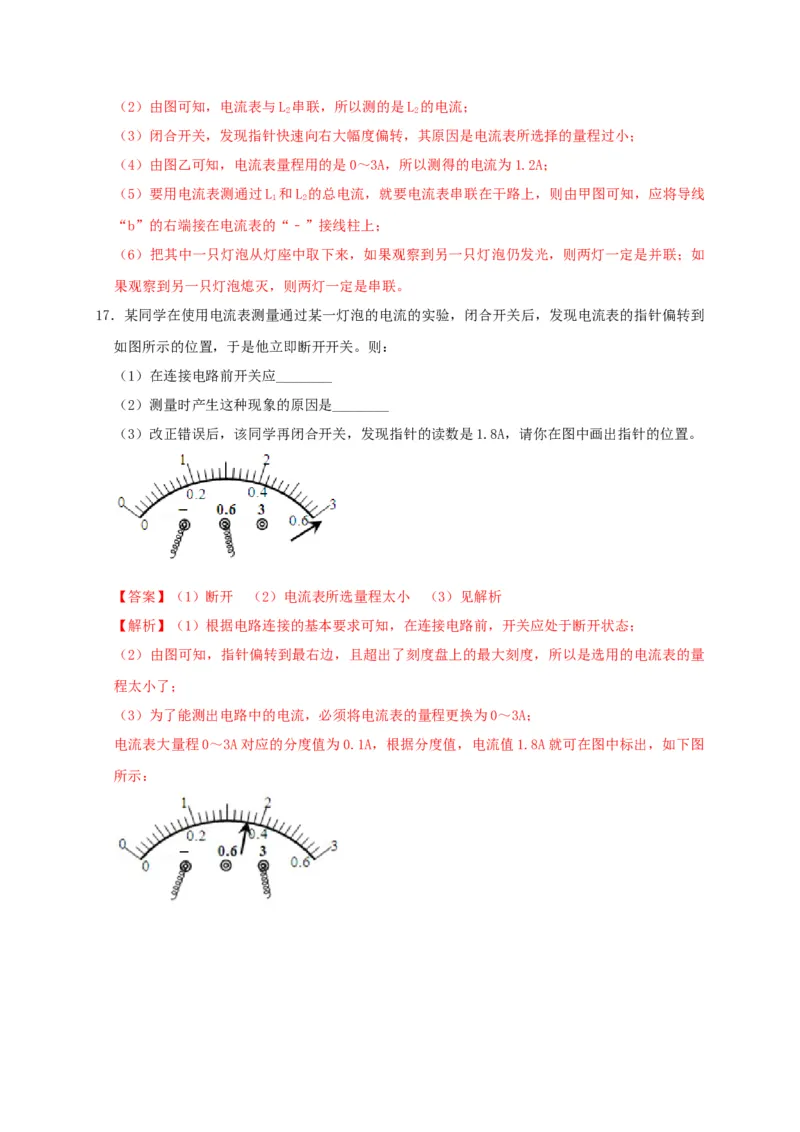

17．某同学在使用电流表测量通过某一灯泡的电流的实验，闭合开关后，发现电流表的指针偏转到
如图所示的位置，于是他立即断开开关。则：
（1）在连接电路前开关应________
（2）测量时产生这种现象的原因是________
（3）改正错误后，该同学再闭合开关，发现指针的读数是1.8A，请你在图中画出指针的位置。
【答案】（1）断开 （2）电流表所选量程太小 （3）见解析
【解析】（1）根据电路连接的基本要求可知，在连接电路前，开关应处于断开状态；
（2）由图可知，指针偏转到最右边，且超出了刻度盘上的最大刻度，所以是选用的电流表的量
程太小了；
（3）为了能测出电路中的电流，必须将电流表的量程更换为0～3A；
电流表大量程0～3A对应的分度值为0.1A，根据分度值，电流值1.8A就可在图中标出，如下图
所示：
