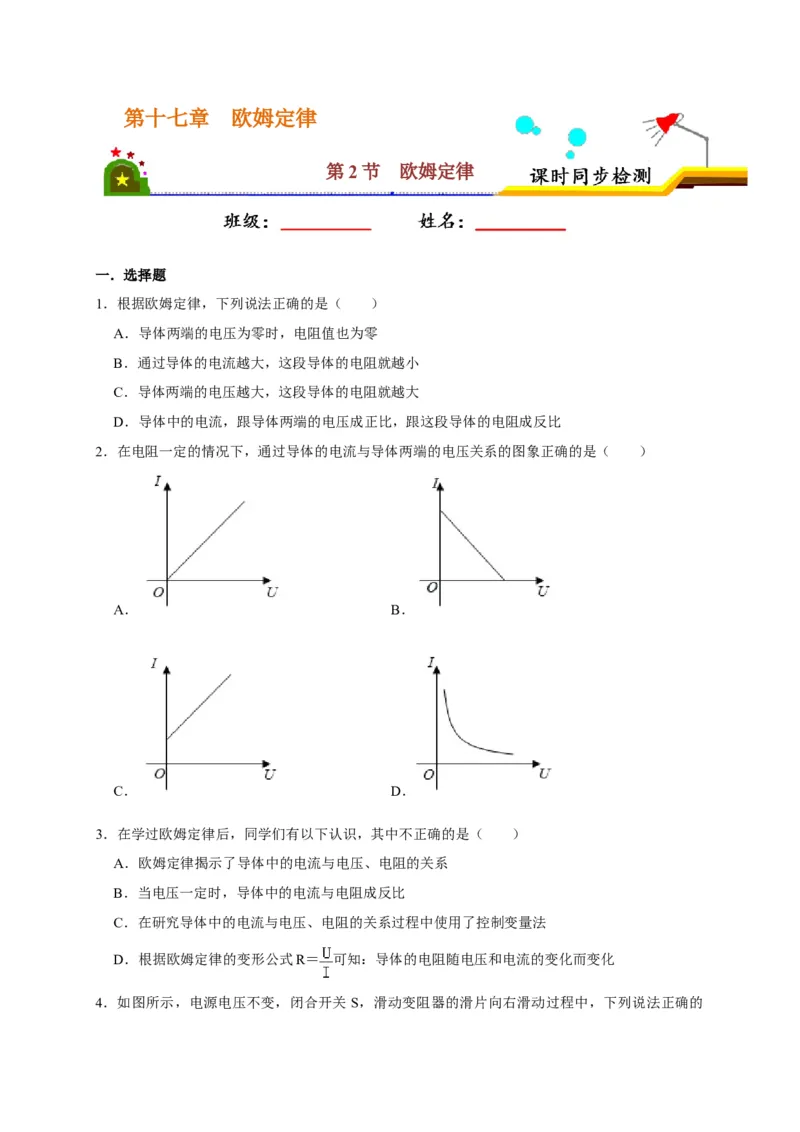

第十七章 欧姆定律
第2节 欧姆定律
一．选择题
1．根据欧姆定律，下列说法正确的是（ ）
A．导体两端的电压为零时，电阻值也为零
B．通过导体的电流越大，这段导体的电阻就越小
C．导体两端的电压越大，这段导体的电阻就越大
D．导体中的电流，跟导体两端的电压成正比，跟这段导体的电阻成反比
2．在电阻一定的情况下，通过导体的电流与导体两端的电压关系的图象正确的是（ ）
A． B．
C． D．
3．在学过欧姆定律后，同学们有以下认识，其中不正确的是（ ）
A．欧姆定律揭示了导体中的电流与电压、电阻的关系
B．当电压一定时，导体中的电流与电阻成反比
C．在研究导体中的电流与电压、电阻的关系过程中使用了控制变量法
D．根据欧姆定律的变形公式R＝ 可知：导体的电阻随电压和电流的变化而变化
4．如图所示，电源电压不变，闭合开关 S，滑动变阻器的滑片向右滑动过程中，下列说法正确的是（ ）
A．电流表A示数变小
B．电压表V 示数不变
1
C．电压表V 示数与电流表A示数乘积变小
2
D．电压表V 示数与电流表A示数比值变小
1

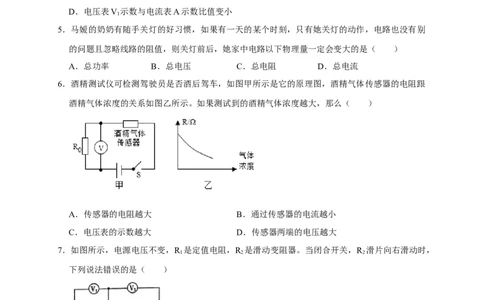

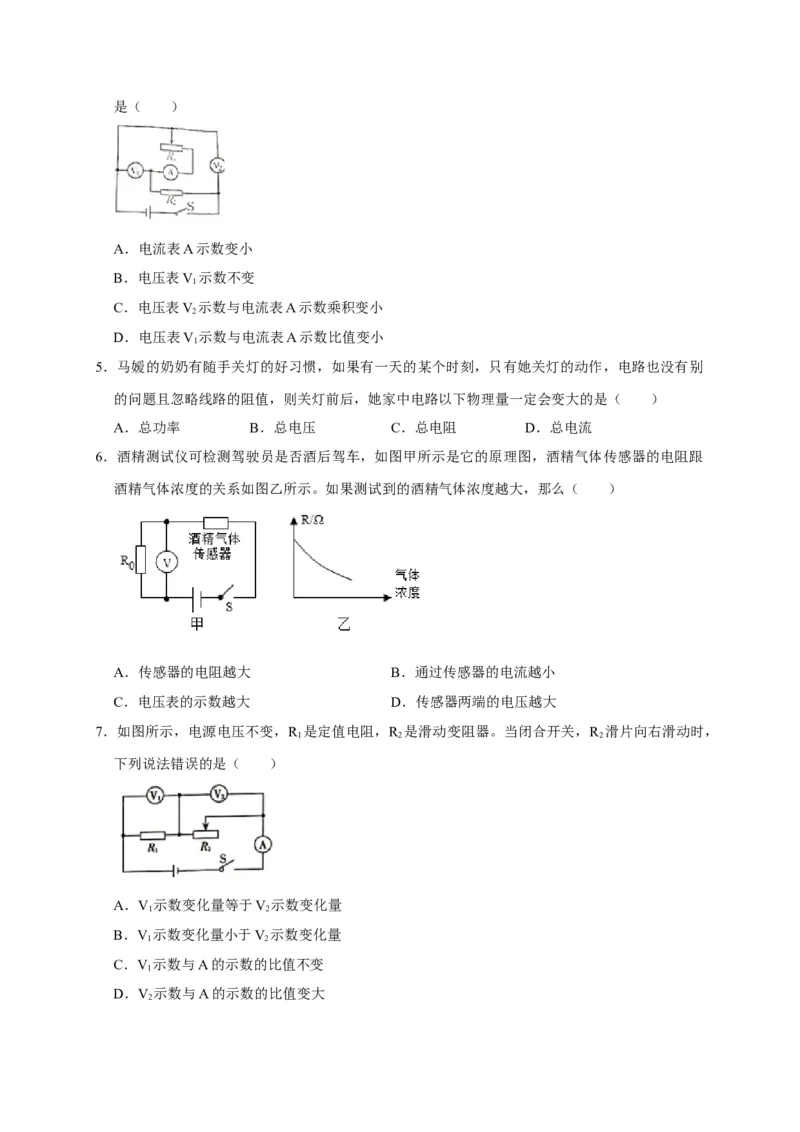

5．马嫒的奶奶有随手关灯的好习惯，如果有一天的某个时刻，只有她关灯的动作，电路也没有别
的问题且忽略线路的阻值，则关灯前后，她家中电路以下物理量一定会变大的是（ ）
A．总功率 B．总电压 C．总电阻 D．总电流
6．酒精测试仪可检测驾驶员是否酒后驾车，如图甲所示是它的原理图，酒精气体传感器的电阻跟
酒精气体浓度的关系如图乙所示。如果测试到的酒精气体浓度越大，那么（ ）
A．传感器的电阻越大 B．通过传感器的电流越小
C．电压表的示数越大 D．传感器两端的电压越大
7．如图所示，电源电压不变，R 是定值电阻，R 是滑动变阻器。当闭合开关，R 滑片向右滑动时，
1 2 2
下列说法错误的是（ ）
A．V 示数变化量等于V 示数变化量
1 2
B．V 示数变化量小于V 示数变化量
1 2
C．V 示数与A的示数的比值不变
1
D．V 示数与A的示数的比值变大

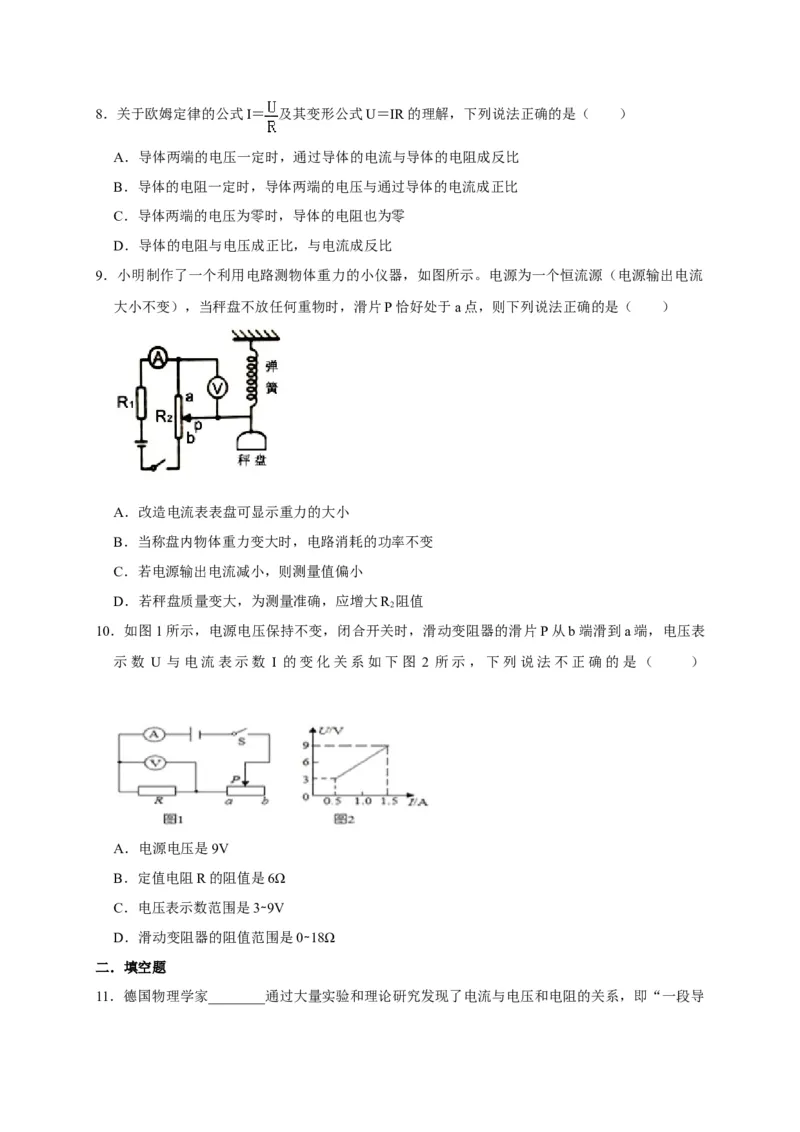

28．关于欧姆定律的公式I＝ 及其变形公式U＝IR的理解，下列说法正确的是（ ）
A．导体两端的电压一定时，通过导体的电流与导体的电阻成反比
B．导体的电阻一定时，导体两端的电压与通过导体的电流成正比
C．导体两端的电压为零时，导体的电阻也为零
D．导体的电阻与电压成正比，与电流成反比

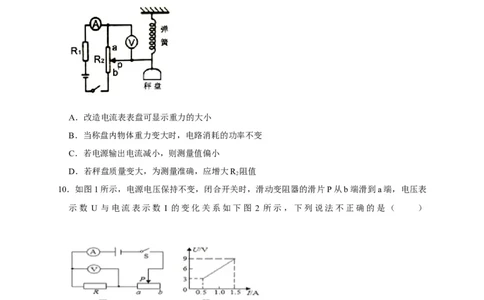

9．小明制作了一个利用电路测物体重力的小仪器，如图所示。电源为一个恒流源（电源输出电流
大小不变），当秤盘不放任何重物时，滑片P恰好处于a点，则下列说法正确的是（ ）
A．改造电流表表盘可显示重力的大小
B．当称盘内物体重力变大时，电路消耗的功率不变
C．若电源输出电流减小，则测量值偏小
D．若秤盘质量变大，为测量准确，应增大R 阻值
2
10．如图1所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表
示数 U 与电流表示数 I 的变化关系如下图 2 所示，下列说法不正确的是（ ）
A．电源电压是9V
B．定值电阻R的阻值是6Ω
C．电压表示数范围是3∼9V
D．滑动变阻器的阻值范围是0∼18Ω
二．填空题
11．德国物理学家________通过大量实验和理论研究发现了电流与电压和电阻的关系，即“一段导体中的电流与导体两段的电压成正比，与导体的电阻成________。

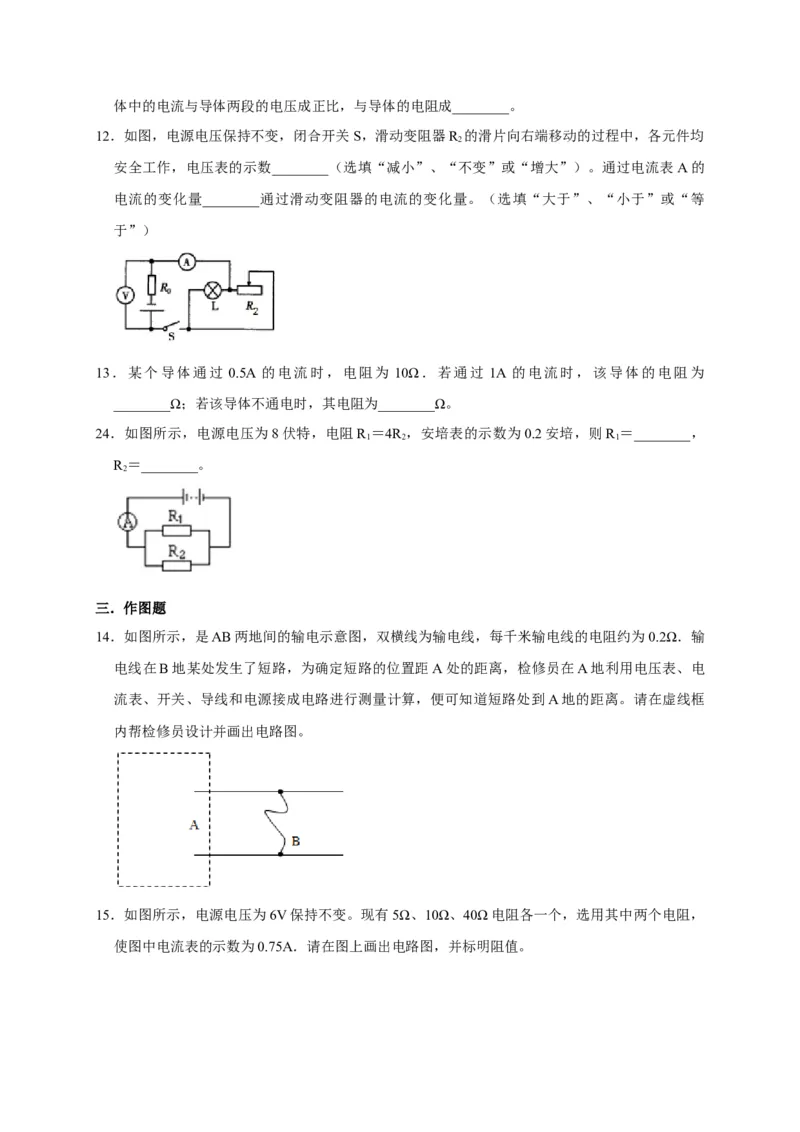

12．如图，电源电压保持不变，闭合开关S，滑动变阻器R 的滑片向右端移动的过程中，各元件均
2
安全工作，电压表的示数________（选填“减小”、“不变”或“增大”）。通过电流表 A的
电流的变化量________通过滑动变阻器的电流的变化量。（选填“大于”、“小于”或“等
于”）

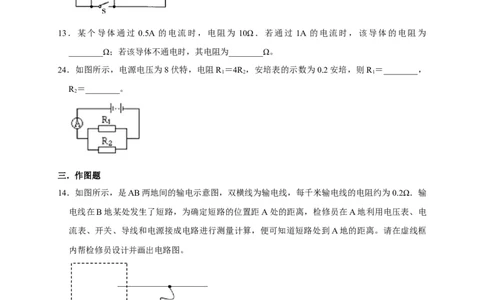

13．某个导体通过 0.5A 的电流时，电阻为 10Ω．若通过 1A 的电流时，该导体的电阻为
________Ω；若该导体不通电时，其电阻为________Ω。
24．如图所示，电源电压为8伏特，电阻R ＝4R ，安培表的示数为0.2安培，则R ＝________，
1 2 1
R ＝________。
2
三．作图题
14．如图所示，是AB两地间的输电示意图，双横线为输电线，每千米输电线的电阻约为0.2Ω．输
电线在B地某处发生了短路，为确定短路的位置距A处的距离，检修员在A地利用电压表、电
流表、开关、导线和电源接成电路进行测量计算，便可知道短路处到A地的距离。请在虚线框
内帮检修员设计并画出电路图。
15．如图所示，电源电压为6V保持不变。现有5Ω、10Ω、40Ω电阻各一个，选用其中两个电阻，
使图中电流表的示数为0.75A．请在图上画出电路图，并标明阻值。五．计算题

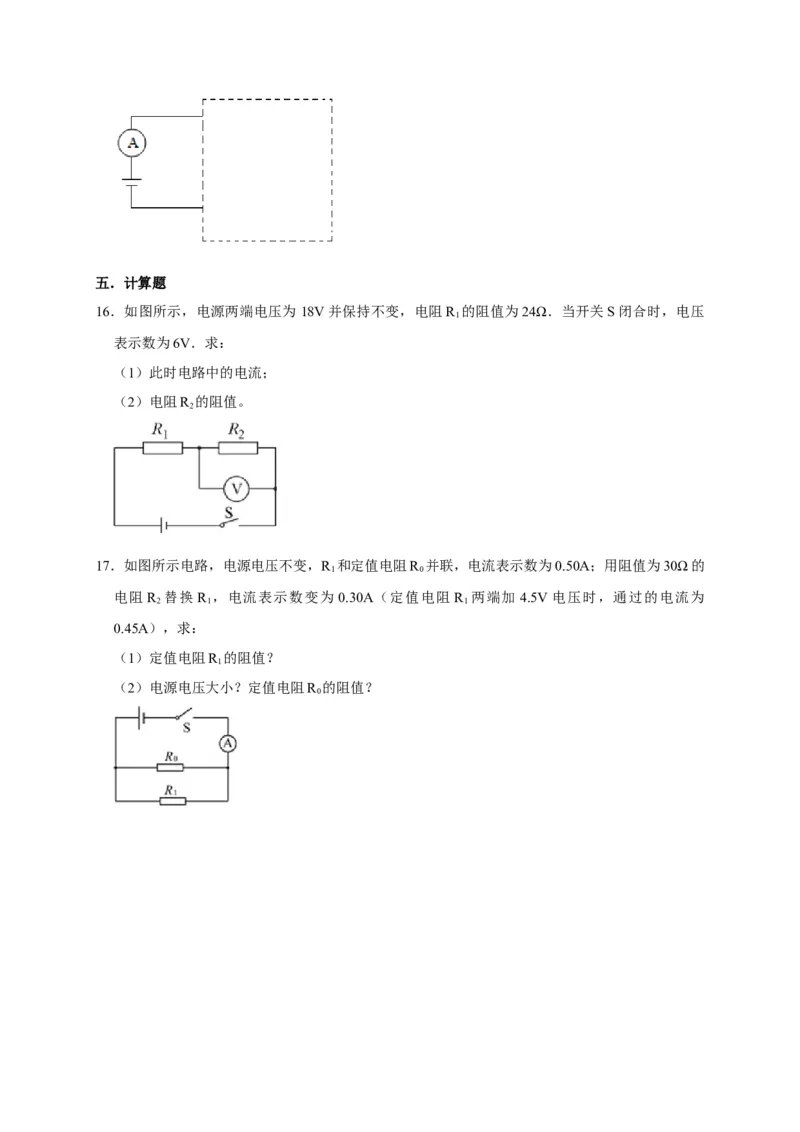

16．如图所示，电源两端电压为 18V并保持不变，电阻R 的阻值为24Ω．当开关S闭合时，电压
1
表示数为6V．求：
（1）此时电路中的电流；
（2）电阻R 的阻值。
2
17．如图所示电路，电源电压不变，R 和定值电阻R 并联，电流表示数为0.50A；用阻值为30Ω的
1 0
电阻 R 替换 R ，电流表示数变为 0.30A（定值电阻 R 两端加 4.5V 电压时，通过的电流为
2 1 1
0.45A），求：
（1）定值电阻R 的阻值？
1
（2）电源电压大小？定值电阻R 的阻值？
0
