第 16 课 光的折射

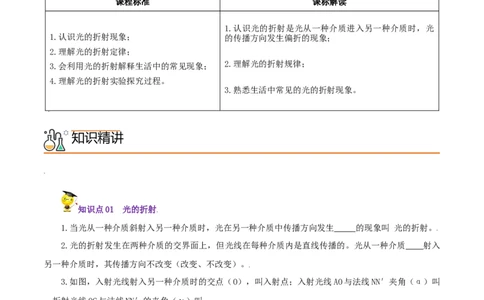

目标导航
课程标准 课标解读
1.认识光的折射是光从一种介质进入另一种介质时，光
1.认识光的折射现象； 的传播方向发生偏折的现象；
2.理解光的折射定律；
3.会利用光的折射解释生活中的常见现象； 2.理解光的折射规律；
4.理解光的折射实验探究过程。
3.熟悉生活中常见的光的折射现象。
知识精讲
知识点01 光的折射
1.当光从一种介质斜射入另一种介质时，光在另一种介质中传播方向发生 的现象叫 光的折射。
2.光的折射发生在两种介质的交界面上，但光线在每种介质内是直线传播的。光从一种介质 射入
另一种介质时，其传播方向不改变（改变、不改变）。
3.如图，入射光线射入另一种介质时的交点（O），叫入射点；入射光线AO与法线NN′夹角（α）叫
；折射光线OC与法线NN′的夹角（γ）叫 。4.光的折射定律：1）在折射现象中，折射光线、入射光线、法线在同一平面内（ ）；2）折射光
线和入射光线分居在法线的两侧（ ）；3)当光从空气斜射入水等其他透明物质（玻璃、水晶等）时，
折射角小于（大于、小于或等于）入射角；当光从水或其它透明物质斜射入空气时，折射角大于（大于、
小于或等于）入射角（ 不等角， ）。
5.在生活中，我们常见的折射现象很多，如：看清澈的池水，池水水底变浅；在岸上看到的鱼接近于
水面；透过玻璃砖看物体发生了错位；水杯中的筷子好像弯折了；“海市蜃楼”现象等等都是光的折射现
象。

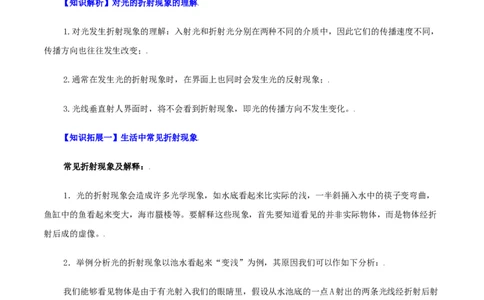

【知识解析】对光的折射现象的理解
1.对光发生折射现象的理解：入射光和折射光分别在两种不同的介质中，因此它们的传播速度不同，
传播方向也往往发生改变；
2.通常在发生光的折射现象时，在界面上也同时会发生光的反射现象；
3.光线垂直射人界面时，将不会看到折射现象，即光的传播方向不发生变化。
【知识拓展一】生活中常见折射现象
常见折射现象及解释：
1．光的折射现象会造成许多光学现象，如水底看起来比实际的浅，一半斜捅入水中的筷子变弯曲，
鱼缸中的鱼看起来变大，海市蜃楼等。要解释这些现象，首先要知道看见的并非实际物体，而是物体经折
射后成的虚像。
2．举例分析光的折射现象以池水看起来“变浅”为例，其原因我们可以作如下分析：
我们能够看见物体是由于有光射入我们的眼睛里，假设从水池底的一点A射出的两条光线经折射后射
入人眼(如图甲所示)，眼睛根据光沿直线传播的经验(人的感觉总认为光沿直线传播)，逆着折射光线看过
去，就会觉得光好像是从水中的A’射入我们眼睛里的，因此我们会觉得A’比A高了，即看起来池底升高，

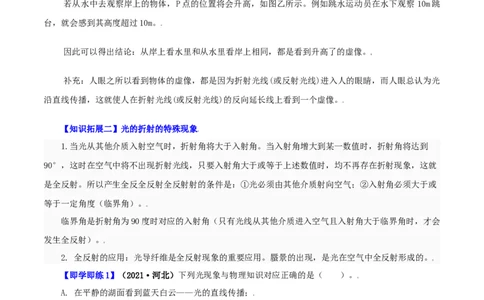

池水“变浅”了。有经验的渔民都知道，在叉鱼时，只有瞄准鱼的下方，才能把鱼叉到。若从水中去观察岸上的物体，P点的位置将会升高，如图乙所示。例如跳水运动员在水下观察 10m跳
台，就会感到其高度超过10m。
因此可以得出结论：从岸上看水里和从水里看岸上相同，都是看到升高了的虚像。
补充：人眼之所以看到物体的虚像，都是因为折射光线(或反射光线)进入人的眼睛，而人眼总认为光
沿直线传播，这就使人在折射光线(或反射光线)的反向延长线上看到一个虚像。
【知识拓展二】光的折射的特殊现象
1.当光从其他介质入射空气时，折射角将大于入射角。当入射角增大到某一数值时，折射角将达到
90°，这时在空气中将不出现折射光线，只要入射角大于或等于上述数值时，均不再存在折射现象，这就
是全反射。所以产生全反全反射全反射射的条件是：①光必须由其他介质射向空气；②入射角必须大于或
等于一定角度（临界角）。
临界角是折射角为90度时对应的入射角（只有光线从其他介质进入空气且入射角大于临界角时，才会
发生全反射）。
2. 全反射的应用：光导纤维是全反射现象的重要应用。蜃景的出现，是光在空气中全反射形成的。
【即学即练1】（2021·河北）下列光现象与物理知识对应正确的是（ ）。
A. 在平静的湖面看到蓝天白云——光的直线传播；
B. 游泳池注水后看上去好像变浅了——光的反射；
C. 日出时，看到在地平线以下的太阳——光的折射；
D. 阳光透过树叶间的缝隙射到地面上，形成圆形光斑——光的反射
【即学即练2】（2021·常德）柳叶湖风景区是人们喜欢游玩的地方，在湖边行走，经常会看到“鸟
在水中飞，鱼在云中游”的美丽画 面，人们所观察到的“飞鸟”和“游鱼”（ ）。
A．都是反射形成的像； B．都是折射形成的像；
C．分别是反射和折射形成的像；D．分别是折射和反射形成的像分层提分
题组A 基础过关练
1.南宋著名诗人辛弃疾的诗句“溪边照影行，天在清溪底。天上有行云，人在云里行。”中所描写的
“天在清溪底”和“人在云里行”两种情景，是光的（ ）。
A．反射现象；
B．折射现象；
C．反射现象和折射现象；
D．折射现象和反射现象
2.如图所示，表示光从空气中射向玻璃发生反射和折射的光路是（ ）。
3.潜水员在水中看岸上的小鸟，图中能正确表示其光线的传播大致路径的是（ ）。
A B C D
4.下列现象属于光的折射的是（ ）。
A．在水池边看到水中的鱼； B．月食的形成；
C．平静的水面倒映出蓝天白云；D．茫茫白雪看上去非常刺眼
5.下列光现象中，由于光的折射而形成的是（ ）。
A.阳光下的影子 B.镜中的倩影 C.放大的邮票 D.水中的倒影6.如下图所示为小明家的鱼缸，一缕阳光透过窗帘的缝隙投射在鱼缸中的水面上，一条光线经水面折
射进入鱼眼（已画出）。请画出入射光线、反射光线的大致方向。
7.香城泉都，万国咸宁，缓缓穿城而过的温泉河是一道靓丽的风景线。各式现代建筑依河矗立，充满
时代气息，如下图所示。建筑物在河中的“倒影”是由光的＿＿＿所形成的虚像，这些“倒影”看起来比
建筑物本身“暗”一些，主要是因为有一部分光发生＿＿＿进入了水中。
8.一束光从空气斜射到某液面上发生反射和折射，入射光线与液面成30°角（如图），反射光线与折
射光线的夹角为83°，则反射角的大小为＿＿，折射角的大小为＿＿。
30°
题组B 能力提升练
1.如图所示的四种现象中，由光的折射形成的是（ ）。
A． 水中荷花的倒影 B． 屏幕上的手影
C． 小孔成像 D． 放大镜
2．如图所示，人眼在A点看见河里B点有一条小鱼，若从A点射出一束激光，要使激光能照射到小鱼，
该激光应射向（ ）。A．B点 B．B点上方
C．B点下方 D．B点左方或右方
3.光在空气和水的分界面处同时发生反射和折射光路如图所示，其中折射角为_____（选填
“1”､“2”或“3”），分界面为_____（选填“①”或“②”），分界面的_____方为水，当入射角减小
时，反射光线与折射光线的夹角将变_____｡
4.小波在湖边游玩时，看到茂密的树下有许多圆形光斑，仔细一看是太阳的“像”，这是光的______
而形成的；看到湖水中游动的“鱼”比其实际位置要______（选填“深”或“浅”），这是因为光从水中
斜射向空气时发生______；湖面上拱桥在水中的“倒影”，这是由于光的______而形成的虚像。
5.如图所示，一束光线从水中斜射向空气，请画出折射光线的大致位置。
6.如图所示，暗室内有一盛水的水槽，水槽上方一激光束入射到平面镜（图中未画出）上的 O点，光
束经平面镜反射后照射到水槽中的B点。请画出平面镜并作出光从O点传播到B点的光路图。
题组C 培优拔尖练
1.（2021·连云港）如图所示，一支固定好的激光笔向空水槽底部固定点 O打出一束激光。向水槽内
加水使水面上升至A点，此时光斑在O点__________侧，这是因为发生了__________现象。打开水槽底部
水龙头缓慢放水，同时观察到水槽底部光斑向________移动。2.（2021·苏州）画出图甲中光从水中射入空气中折射光线的大致方向，并标出折射角 ______ ；
3．（2021·枣庄）如图是光源S发出的光线从水中斜射入空气中的光路图，下列关于人在岸上观察到
光源S所成像的说法正确的是（ ）。
A．光源S所成的虚像在直线①上；
B．光源S所成的虚像在直线②上；
C．光源S所成的实像在直线①上；
D．光源S所成的实像在直线②上
