光的折射
一、选择题
1、如图，下列光现象中，是由于光的折射而形成的现象是（ ）

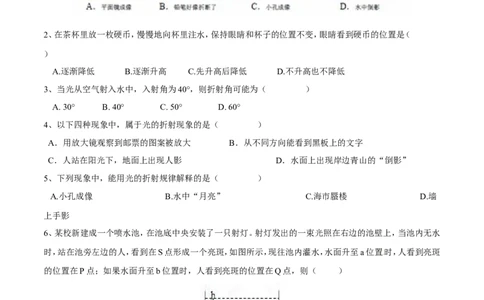

2、在茶杯里放一枚硬币，慢慢地向杯里注水，保持眼睛和杯子的位置不变，眼睛看到硬币的位置是（
）
A.逐渐降低 B.逐渐升高 C.先升高后降低 D.不升高也不降低
3、当光从空气射入水中，入射角为40°，则折射角可能为（ ）
A. 30° B. 40° C. 50° D. 60°
4、以下四种现象中，属于光的折射现象的是（ ）
A．用放大镜观察到邮票的图案被放大 B．从不同方向能看到黑板上的文字
C．人站在阳光下，地面上出现人影 D．水面上出现岸边青山的“倒影”
5、下列现象中，能用光的折射规律解释的是（ ）
A.小孔成像 B.水中“月亮” C.海市蜃楼 D.墙
上手影
6、某校新建成一个喷水池，在池底中央安装了一只射灯。射灯发出的一束光照在右边的池壁上，当池内无水
时，站在池旁左边的人，看到在S点形成一个亮斑，如图所示，现往池内灌水，水面升至a位置时，人看到亮斑
的位置在P点；如果水面升至b位置时，人看到亮斑的位置在Q点，则（ ）
A．P点在S点的下方，Q 点在S点的上方
B．P点在S点的上方，Q 点在S点的下方
C．P点在S点的上方，Q 点在S点的上方
D．P点在S点的下方，Q 点在S点的下方7、如图所示，小明用鱼叉去叉所看到的鱼，老王则用手电筒去照亮所看到的鱼，有关两人的做法中正确的是
（ ）
A．小明应叉“鱼”的下方，老王应对准“鱼”照
B．小明和老王都应对准“鱼”叉和照
C．小明和老王都应对准“鱼”的下方叉和照
D．小明应对准“鱼”叉，老王对“鱼”的下方照

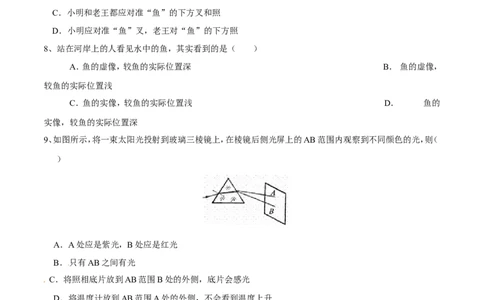

8、站在河岸上的人看见水中的鱼，其实看到的是（ ）
A．鱼的虚像，较鱼的实际位置深 B． 鱼的虚像，
较鱼的实际位置浅
C．鱼的实像，较鱼的实际位置浅 D． 鱼的
实像，较鱼的实际位置深
9、如图所示，将一束太阳光投射到玻璃三棱镜上，在棱镜后侧光屏上的AB范围内观察到不同颜色的光，则（
）
A．A处应是紫光，B处应是红光
B．只有AB之间有光
C．将照相底片放到AB范围B处的外侧，底片会感光
D．将温度计放到AB范围A处的外侧，不会看到温度上升
10、在清澈的水池边的人看到池底变浅了,在图中能正确描述光的传播路径的光路图是
( )11、一束光从空气斜射向水中，如图所示能正确反映光的折射和反射路径的是（ ）
A． B． C． D．
12、看起来清澈见底不过齐腰深的池水，不会游泳的小明跳下去就出现了危险，幸好有同学及时相救．小明在
岸上看池水比实际浅的原因是（ ）
A、从池底射出的光在水面处发生反射
B、小明的眼睛产生的错觉
C、从池底射出的光在水面处发生折射
D、从空气射入水中的光在水面处发生折射
二、填空题

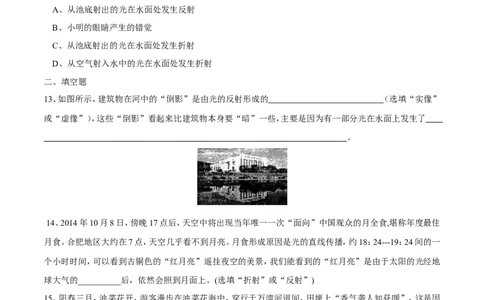

13、如图所示，建筑物在河中的“倒影”是由光的反射形成的 （选填“实像”
或“虚像”），这些“倒影”看起来比建筑物本身要“暗”一些，主要是因为有一部分光在水面上发生了
。
14、2014年10月8日，傍晚17点后，天空中将出现当年唯一一次“面向”中国观众的月全食,堪称年度最住
月食。合肥地区大约在7点，天空几乎看不到月亮。月食形成原因是光的直线传播，约18：24---19：24间的一
个小时时间，可以看到古铜色的“红月亮”遥挂夜空的美景，我们能看到的“红月亮”是由于太阳的光经地
球大气的__________后，依然会照到月面上。(选填“折射”或“反射”)
15、阳春三月，油菜花开，游客漫步在油菜花海中，穿行于万湾河道间，田埂上“香气袭人知昼暖”，这是因
为分子运动的剧烈程度与 有关，小河边“鱼翔浅底竞自由”，这是由于光的 现象而
形成的虚像，高楼下“满城尽带黄金甲”，这是因为太阳光照射在油菜花上发生了 （选填
“镜面反射”或“漫反射”）。
16、一束光从某透明物质射到空气，入射光线与界面的夹角为60°，折射光线与入射光线的夹角为150°，反射
角为 ，折射角为 。17、在历代诗人们赞美桂林山水的诗篇中写有“群峰倒影山浮水，无山无水不入神”的著名诗句，诗中写的
“倒影”是由于光的 现象形成的。清澈见底的漓江看起来比实际浅，是由于光
的 现象形成的。
18、 2013年12月4日，南京鼓楼区煤炭港的天空上出现一大一小两个太阳，如图所示.光学专家解释称，当
天天空中伴有半透明的薄薄云层，空气中有不少漂浮物，这些漂浮物沾上云层中的水汽后，形成类似于多棱
镜，使太阳光发生了 （选填“折射”或“反射”）现象，所以产生了“两个太阳”，形成的太阳是
（选填“实”或“虚”）像.

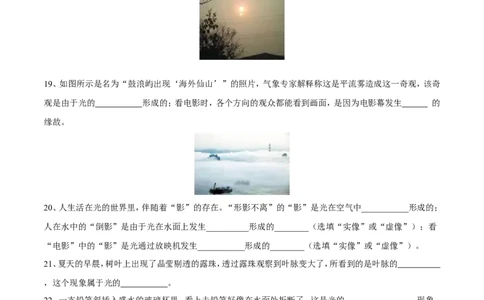

19、如图所示是名为“鼓浪屿出现‘海外仙山’”的照片，气象专家解释称这是平流雾造成这一奇观，该奇
观是由于光的 形成的；看电影时，各个方向的观众都能看到画面，是因为电影幕发生 的
缘故。
20、人生活在光的世界里，伴随着“影”的存在。“形影不离”的“影”是光在空气中___________形成的；
人在水中的“倒影”是由于光在水面上发生__________形成的________（选填“实像”或“虚像”）；看
“电影”中的“影”是光通过放映机发生___________形成的________（选填“实像”或“虚像”）。
21、夏天的早晨，树叶上出现了晶莹剔透的露珠，透过露珠观察到叶脉变大了，所看到的是叶脉的
，这个现象属于光的 。
22、一支铅笔斜插入盛水的玻璃杯里，看上去铅笔好像在水面处折断了，这是光的 现象．
水中部分的铅笔看上去变粗了，这是因为圆柱形的盛水玻璃杯对它有 作用。
三、作图题
23、如图，一束光线从空气斜射向水面，请在图中画出这束光的反射光线和折射光线．24、图所示，一束光从水中斜射到水面，请画出反射光线和折射光线的大致方向。
25、如图所示，小明从游泳池上方向下看，感到池水的深度比实际的要 。请你在图中大致画出小明在
岸上B点观察池底A点的光路图。
26、如图所示，光从空气斜射向玻璃砖，请画出光在玻璃砖中的折射光线（保留作图痕迹）
四、实验,探究题
27、在探究光的折射规律时，从水面上方看水中的物体变浅了，为了确定水中物体所成像的位置，某学习小组
进行了如下探究：A.把一个小灯泡ɑ放在水中某处，观察灯泡ɑ所成像的位置；
B.将另一个相同的小灯泡b放在水面上方，调整其位置，使它的像与灯泡ɑ的像重合；
C.用刻度尺测量灯泡b到水面的距离．
（1）测量时，把刻度尺的零刻度线对准灯泡b，水面处对应的刻度如图甲所示，则灯泡b到水面的距离为
mm.
（2）灯泡ɑ的像到水面的距离与灯泡b到水面的距离一定相等，依据是平面镜所成的像 .
A.是虚像 B.和物体大小相等
C.和物体到镜面的距离相等 D.和物体的连线与镜面垂直
（3）测量时，如果直接将刻度尺竖直插入水中，使看到的灯泡a的像在零刻度线处，则刻度尺在水面处的示数
表示 ．
（4）某小组实验时，测得灯泡ɑ到水面距离u和灯泡ɑ的像到水面的距离v的对应关系如下表所示：
u/mm 30.0 60.0 90.0 120.0 150.0 180.0
v/mm 23.0 45.0 67.0 90.0 113.0 134.0
根据表中数据，请在图乙坐标中描点作出v﹣u的关系图线，由图线可知，v和u的定量关系是 .
28、如图一束光从空气斜射入平行玻璃砖（入射角为50°）后，再折射入空气．
（1）图甲、乙两图中，符合光的折射规律的是图______（选填“甲”或“乙”）；
（2）光从玻璃斜射入空气中的折射角____50°（选填“大于”、“小于”或“等于”）．29、某同学做“探究光的折射特点”实验，他将光从空气射入水中，图示是他根据观察到的实验现象画出的
光路图，他还通过实验还得到如下数据：
入射角α ０° 15° 30° 45° 60°
反射角β ０° 15° 30° 45° 60°
折射角γ ０° 11° 22.1° 35.4° 40.9°
（1）根据实验现象，可初步得到如下结论：
①光从空气斜射向水中时，在水面处会发生__ 现象。
②光从空气斜射向水中时，折射角随入射角的变化关系是：_ ，且折射角__ _ （选填“大
于”、“等于”或“小于”）入射角。
③当光从空气垂直射向水中时，折射角等于__ _ 度。
（2）除上述得到的结论外，你还能初步得到哪些结论？请写出其中一条 ：参考答案
一、选择题
1、B
2、C
3、A
4、A
5、C
6、Ａ
7、A
8、B
解析：（1）光从空气中斜射入水中时，折射光线向靠近法线方向偏折，折射角小于入射角；
（2）光从水中斜射入空气中时，折射光线向远离法线方向偏折，折射角大于入射角．
解答： 解：（1）人能看到水中的鱼，是因为鱼反射的光经水面折射进入我们的眼睛，折射角大于入射角；
（2）眼睛逆着折射光线看去，误认为光是沿直线传播的，所以看到的鱼的位置比实际位置浅一些，是鱼的虚像．
故选B．
9、C
10、D
11、C
解析：解：A、光从空气斜射入水中时，反射角等于入射角，而图中反射角不等于入射角，故A不正确；
B、光从空气斜射入水中，折射角小于入射角，而图中折射角大于入射角了，故B不正确；
C、符合光的反射定律和折射定律，该选项正确；
D、光从空气斜射入水中时，要同时发生反射和折射现象，而图中没有反射现象，故D不正确．
故选C．
12、C
二、填空题
13、虚像；折射
14、折射
15、温度；折射 ；漫反射
16、30度； 60度17、反射 ； 折射
18、折射； 虚
解析：当太阳光从空气射向漂浮物时，在冰晶的表面发生了光的折射现象，形成幻日的奇观，即看到的太阳的
虚像.
19、折射 ； 漫
解析：海市蜃楼是一种由光的折射产生的现象，是由于空气的密度不均匀而引起的；因为电影幕发生漫反射，
所以各个方向的观众都能看到画面.
20、沿直线传播 ； 反射 ； 虚像 ；折射 ；实像
21、虚像 ；折射
22、折射；放大
三、作图题
23、 解析：过入射点垂直界面作出法线，在空气中法线右侧斜向上作出反射光线，并使反射角等于入
射角；
在法线右侧的水中斜向下作出折射光线，使折射角小于入射角，如图所示：
24、略
25、 浅
26、四、实验,探究题
27、（1）81.5（81.2~81.7均可） （2）C （3）灯泡a的深度 （4）如答图所示 v=0.75u（或u=1.3v）
28、（1） 甲 （2） 等于
29、（1）①反射和折射 ②折射角随入射角增大而增大 小于 ③0（ 2）折射光线和入射光线位于不同的
介质中（其余正确合理即可）
