专题 5.1 透镜
知识点一：凸透镜和凹透镜：
1.中间厚、边缘薄的透镜叫凸透镜，如：远视镜片、放大镜；
2.中间薄、边缘厚的透镜叫凹透镜，如：近视镜片，门上的猫眼。

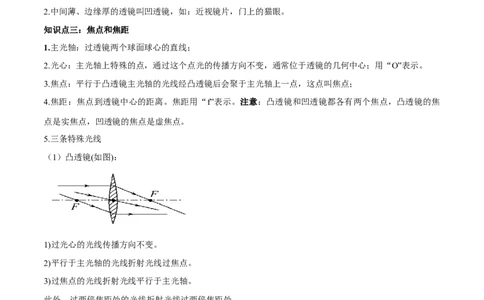

知识点三：焦点和焦距
1.主光轴：过透镜两个球面球心的直线；
2.光心：主光轴上特殊的点，通过这个点光的传播方向不变，通常位于透镜的几何中心；用“O”表示。
3.焦点：平行于凸透镜主光轴的光线经凸透镜后会聚于主光轴上一点，这点叫焦点；
4.焦距：焦点到透镜中心的距离。焦距用“f”表示。注意：凸透镜和凹透镜都各有两个焦点，凸透镜的焦
点是实焦点，凹透镜的焦点是虚焦点。
5.三条特殊光线
（1）凸透镜(如图)：
1)过光心的光线传播方向不变。
2)平行于主光轴的光线折射光线过焦点。
3)过焦点的光线折射光线平行于主光轴。
此外，过两倍焦距处的光线折射光线过两倍焦距处。
（2）凹透镜(如图)：1)过光心的光线传播方向不变。
2)平行于主光轴的光线折射光线的反向延长线过焦点。
3)入射光线的延长线过焦点,折射光线平行于主光轴。

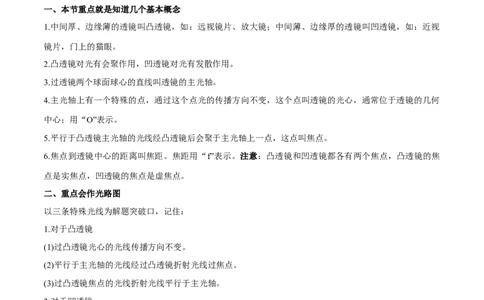

一、本节重点就是知道几个基本概念
1.中间厚、边缘薄的透镜叫凸透镜，如：远视镜片、放大镜；中间薄、边缘厚的透镜叫凹透镜，如：近视
镜片，门上的猫眼。
2.凸透镜对光有会聚作用，凹透镜对光有发散作用。
3.过透镜两个球面球心的直线叫透镜的主光轴。
4.主光轴上有一个特殊的点，通过这个点光的传播方向不变，这个点叫透镜的光心，通常位于透镜的几何
中心；用“O”表示。
5.平行于凸透镜主光轴的光线经凸透镜后会聚于主光轴上一点，这点叫焦点。
6.焦点到透镜中心的距离叫焦距。焦距用“f”表示。注意：凸透镜和凹透镜都各有两个焦点，凸透镜的焦
点是实焦点，凹透镜的焦点是虚焦点。
二、重点会作光路图
以三条特殊光线为解题突破口，记住：
1.对于凸透镜
(1)过凸透镜光心的光线传播方向不变。
(2)平行于主光轴的光线经过凸透镜折射光线过焦点。
(3)过凸透镜焦点的光线折射光线平行于主光轴。
2.对于凹透镜
(1)过光心的光线传播方向不变。
(2)平行于主光轴的光线折射光线的反向延长线过焦点。
(3)入射光线的延长线过焦点,折射光线平行于主光轴。知识点一：凸透镜和凹透镜
【例题1】（2019武汉模拟题）下图中A、B、C、D四种光学器件中，属于凸透镜的是（ ）

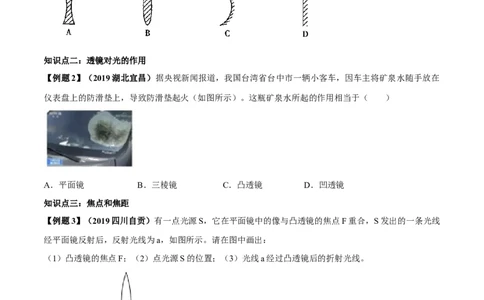

知识点二：透镜对光的作用
【例题2】（2019湖北宜昌）据央视新闻报道，我国台湾省台中市一辆小客车，因车主将矿泉水随手放在
仪表盘上的防滑垫上，导致防滑垫起火（如图所示）。这瓶矿泉水所起的作用相当于（ ）
A．平面镜 B．三棱镜 C．凸透镜 D．凹透镜
知识点三：焦点和焦距
【例题3】（2019四川自贡）有一点光源S，它在平面镜中的像与凸透镜的焦点F重合，S发出的一条光线
经平面镜反射后，反射光线为a，如图所示。请在图中画出：
（1）凸透镜的焦点F；（2）点光源S的位置；（3）光线a经过凸透镜后的折射光线。
【例题4】（2019四川巴中）请将光路图补充完整。1.中间厚、边缘薄的透镜叫____透镜，如：远视镜片、放大镜；中间薄、边缘厚的透镜叫_____透镜，如：
近视镜片，门上的猫眼。
2.如图所示，光线伍平行于凸透镜的主光轴，光线右过光心乙清在图中作出光线 a、 b经过凸透镜后的折
射光线；
3.完成图中的光路。
4.某同学把一个凸透镜正对着太阳光，再把一张白纸放在它的另一侧，适当调整位置后，在白纸上出现一
个很小很亮的光斑，经过测量得出光斑到凸透镜中心的距离为20cm，则该凸透镜的焦距为 cm。
一、选择题
1.（2020哈尔滨模拟）如图光线经过一个光学元件后传播方向发生了改变，则虚线框内的光学元件是
（ ）A．凹透镜 B．凸透镜 C．平面镜 D．潜望镜
2.（2019云南模拟题）如图是四个透镜实物图，属于凹透镜的是（ ）
A B C D
二、填空题
3.（2019吉林模拟题）在森林中旅游时，导游会提醒你，不要随意丢弃饮料瓶。这是由于下雨时瓶内灌了
雨水后，相当于一个 （选填“凸透镜”或“凹透镜”），太阳出来后，它对光线有 作用，可能
会引起森林火灾。
三、作图题
4.（2019内蒙古通辽）如图，一束光线经凹透镜折射后，射向与凹透镜主光轴平行的平面镜上，请画
出：（1）射向凹透镜的入射光线；（2）经平面镜的反射光线。
5.(2020大连模拟)如图所示,请画出入射或折射光线,使光路完整。
6.（2019山东省东营）根据入射光线和折射光线，请在图中的虚线框内画出适当类型的透镜。
7.（2019陕西省）如图所示，请画出AO的折射光线和BC的入射光线。8.（2019贵州黔东南）如图所示，凸透镜主光轴与水面重合，即：上半部分在空气中，下半部分在水中，
请作出通过凸透镜的入射光线，以及折射入水后的光线（方向大致符合物理规律即可）。
9.（综合作图题）如图所示，F为凸透镜L的焦点，OO′为凸透镜的主光轴，AB为射向凸透镜且过焦点的
光线，在凸透镜的右侧有一平面镜 MN和主光轴OO′成45°，请画出经凸透镜折射后和经平面镜反射后的
完整光路图。
