透镜
（测试时间：40分钟，满分80分）
一、选择题（每题3分，共24分）
1、如图是小明同学画的通过凸透镜或凹透镜后折射的光线光路图，正确的是（ ）
A． B． C． D．
2、如果把一个玻璃球分割成五块，其截面如图所示，再将这五块玻璃a、b、c、d、e分别放在太阳光下，那么能
使光线发散的是（ ）
A． a B．B C．c
D．d
3、图中画出了光线通过透镜(图中未画出)的情形。其中凸透镜是( )
A.a B.b、d C.c D.a、b、c、d
4、小林在森林公园里玩时，看到一个丢弃的塑料瓶，她想到，瓶里如果进了水后最容易引起火灾，其主要原因
是（ ）
A．盛有水的瓶相当于一个凹透镜，对光线有会聚作用
B．盛有水的瓶相当于一个凸透镜，对光线有发散作用
C．盛有水的瓶相当于一个凸透镜，对光线有会聚作用D．盛有水的瓶相当于一个凹透镜，对光线有发散作用
5、神舟十号上天后，宇航员王亚萍在太空授课，做了一个水膜的实验，将细圆环从水中取出形成水膜，有关水
膜厚度的描述正确的是 ( )
A．中央薄，四周厚
B．中央厚，四周薄
C．四周和中央一样厚
D．以上三种情况都会出现
6、如图所示，向透明塑料袋内吹气后，将袋口扎紧，再在袋口下挂一重物，将它放入盛水的玻璃容器中，就成
了一个“空气凸透镜”．当平行光束射到这个“空气凸透镜”上时，射出的激光束将成为 ( )
A．会聚光束 B．发散光束
C．平行光束 D．不能确定
7、 发散光束经过凸透镜折射后
A、一定变成会聚光束； B、一定变成平行光束；
C、一定变成发散光束； D、以上情形都有可能。
8、艾力在森林公园游玩时，看到一个丢弃的透明塑料瓶。他想到，如果下雨使得瓶中进了水，就可能会成为森
林火 灾的元凶。于是他捡起瓶子丢进了垃圾筒。这其中引起火灾的主要原因是（ ）
A、盛有水的透明塑料瓶相当于----凹透镜，对光线有发散作用
B、盛有水的透明塑料瓶相当于----凹透镜，对光线有会聚作用
C、盛有水的透明塑料瓶相当于----凸透镜，对光线有发散作用
D、盛有水的透明塑料瓶相当于----凸透镜，对光线有会聚作用二、填空题（每空1分，共16分）
9、晴朗的夏日中午,往树或花的叶子上浇水,常会把叶子烧焦,其原因：这时叶面上的水珠相当于 ,它
对光起 作用,使透过它的光可能 而将叶子烧焦。
10、一种微型手电筒的灯泡做成右图所示的形状，它的前端相当于一个 。 使用这种灯泡可以
省去一般手电筒中的—个零件，它是 。

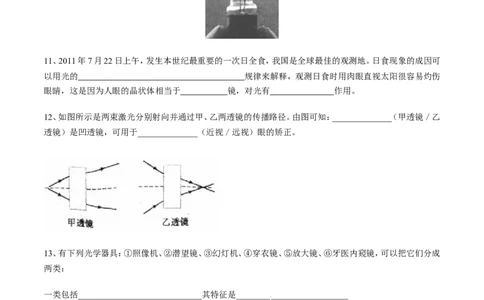

11、2011年7月22日上午，发生本世纪最重要的一次日全食，我国是全球最佳的观测地。日食现象的成因可
以用光的 规律来解释，观测日食时用肉眼直视太阳很容易灼伤
眼睛，这是因为人眼的晶状体相当于 镜，对光有 作用。
12、如图所示是两束激光分别射向并通过甲、乙两透镜的传播路径。由图可知：______________（甲透镜／乙
透镜）是凹透镜，可用于______________（近视／远视）眼的矫正。
13、有下列光学器具：①照像机、②潜望镜、③幻灯机、④穿衣镜、⑤放大镜、⑥牙医内窥镜，可以把它们分成
两类：
一类包括_____________________________其特征是__________________________
一类包括_____________________________其特征是_________________________
14、凸透镜对光有 作用，凹透镜对光有 作用。（填“会聚”或“发
散”）
三、作图题（每小题4分，共20分）
15、请根据凹透镜对光线的作用完成光路。16、请完成左下方图中的光路；
17、请画出下面两图中的入射光线，使光路完整．
18、如图所示是两束激光分别射向并通过甲、乙两透镜的传播路径．由图可知： （选填“甲”或
“乙”）是凹透镜．
19、请完成下图中的光路图。
四、实验,探究题（共20分）
20、（6分）给你一个透镜，不知道是凸透镜还是凹透镜，由于用手触摸光学器件的光学面会对其产生一定的
损伤，故实验操作时不可触摸（包括用纸、布等）透镜．请你简要写出除此以外的两种判断方法.21、（6分）给你一个透镜，怎样用最简单易行的方法判断它是不是凸透镜？ 说出两种最简便的估测凸透镜
焦距的方法。
22、（8分）某物理学习小组，选择如图甲所示的四个透镜进行探究实验(其中A、B和C、D是两组形状相同的
凸透镜，它们分别用玻璃、塑料和水晶制作而成)：
(1)为了探究“凸透镜的焦距大小与透镜球形表面弯曲程度的关系”，小组同学应选择图甲中的哪两个凸透
镜做实验?答： (选填字母序号)；器材确定后，接着小组同学让一束与主光轴平行的光，分别经过
两凸透镜后会聚于焦点处，如图12乙的E、F所示。比较两次实验的现象，可以得到的结论是：凸透镜表面越
凸，凸透镜的焦距越 ；
(2)如果选择A、B两个透镜，他们还可以探究“凸透镜的焦距大小与 的关系”。
参考答案
一、选择题
1、A
解析：A、平行于主光轴的光线经凸透镜折射后折射光线通过焦点，故本选项正确．
B、过焦点的光线经凸透镜折射后折射光线应平行于主光轴，故本选项错误．
C、光线经凹透镜折射后折射光线应发散出去，而图中是会聚，故本选项错误．D、平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点，故错误．
2、B
3、C
解析：本题考查透镜对光的作用。凸透镜对光有会聚作用,凹透镜对光有发散作用,透镜对光的会聚或发散是
相对于主光轴而言的,由图可知a、b、d光线通过透镜后变得发散了,而c中光线经过透镜后变得会聚,故选C。
4、C
5、B
6、B
7、D
8、D
二、填空题
9、凸透镜 ;会聚 ;会聚于一点
解析：本题考查凸透镜的会聚作用。叶面上的水珠相当于凸透镜,它对光起会聚作用,使透过它的光可能会聚
于一点而将叶子烧焦。
10、凸透镜 ,反光罩
11、直线传播、凸透、会 聚
12、乙透镜 ;远视
13、一类包括：潜望镜，穿衣镜，牙齿内窥镜；其特征：利用光的反射
一类包括：照相机，幻灯机，放大镜；其特征：利用光的折射
14、会聚； 发散
三、作图题15、
16、
17 、 解析：对于凹透镜，折射光线反向延长线过焦距，则入射光
线平行主光轴．由入射点作主光轴平行线画出入射光线；
对于凸透镜，过焦点的光线经凸透镜折射后折射光线平行于主光轴．连接焦点和入射点的连线，画出入射光
线．如图所示：
18、乙 ； 近视
19、
四、实验,探究题
20、一、对着太阳光，上下移动透镜和地面距离，地下出现小亮斑的是凸透镜
二、透过透镜看书上的字，调节透镜到书本的距离，能观察到放大的像的是凸透镜
21、能使物体成放大像的就是凸透镜。2．方法一：让阳光垂直射到镜面，调节到阳光会聚的光点至最小，测出
会聚光点到镜面的距离即为焦距。方法二：当作放大镜来看书。调节到字体的放大虚像至恰好变成模糊为止，
测出透镜到字体的距离即为焦距。
22、(1)AC，小；(2)透镜的材料.
