透镜
1．关于凸透镜和凹透镜，下列说法正确的是( )
A．凸透镜只有一个焦点
B．凹透镜有两个实焦点
C．光线通过凸透镜后一定会会聚在焦点上
D．凹透镜对光线有发散作用
2．如图F是透镜的焦点，其中正确的光路图是( )

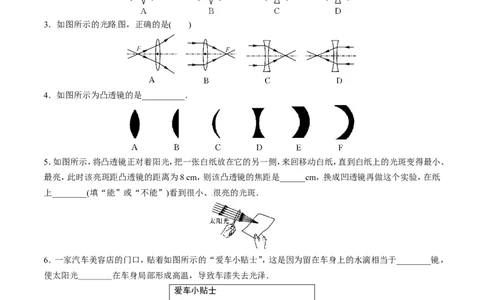

3．如图所示的光路图，正确的是( )
4．如图所示为凸透镜的是__________．
5．如图所示，将凸透镜正对着阳光，把一张白纸放在它的另一侧，来回移动白纸，直到白纸上的光斑变得最小、
最亮，此时该亮斑距凸透镜的距离为8 cm，则该凸透镜的焦距是______cm，换成凹透镜再做这个实验，在纸
上________(填“能”或“不能”)看到很小、很亮的光斑．
6．一家汽车美容店的门口，贴着如图所示的“爱车小贴士”，这是因为留在车身上的水滴相当于________镜，
使太阳光________在车身局部形成高温，导致车漆失去光泽．
爱车小贴士
烈日下洗车须及时擦干，
否则会导致车漆失去光泽。
7．请在图中画出经过透镜折射后的光线.
[来源:学科网ZXXK]8．如图所示，a、b分别为一束入射光线和一束出射光线，请画出对应的折射光线和入射光线．
9． 取一个大烧杯，里面充以烟雾，倒扣在桌上，用手电筒射出一束平行光，要使射入杯中的光束发散，应在
杯底放置的器材是( )
A．平板玻璃
B．平面镜
C．凹透镜
D．凸透镜
10．在森林公园游玩，乱扔透明塑料瓶可能会引起森林火灾，这是因为盛有水的透明塑料瓶相当于( )
A．凸透镜，对光线有会聚作用
B．凸透镜，对光线有发散作用
C．凹透镜，对光线有会聚作用
D．凹透镜，对光线有发散作用
11．小明家买了一个新式LED节能灯如图甲，小明发现它里面有许多灯珠，其中一个灯珠如图乙所示，小灯
珠前端的部分相当于________，对光有______作用．
12．盛有清水的封闭试管水平放置，内有一较大的空气泡，如图所示，阳光垂直照射试管，在空气泡下方的白
纸上．出现一椭圆形的“阴影”，这部分相当于________；阳光透过充满水的部分，会在白纸上形成一条亮线，
这部分相当于________(填“凸透镜”或“凹透镜”)．将白纸逐渐向下移动，亮线的宽度将
____________________________________________________________________________________________
____________________________________________________________________________________________
______________________．
13．请在图的虚线框内画出适当类型的透镜.14．如图所示，一束光射向凸透镜经折射后射到一个平面镜上，请在图中画出射向凸透镜的入射光线和经平
面镜反射后的反射光线，并标出反射角的度数．
[来源:学科网ZXXK]

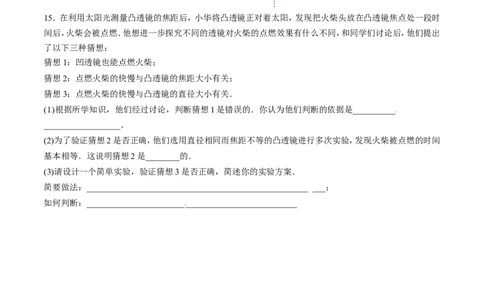

15．在利用太阳光测量凸透镜的焦距后，小华将凸透镜正对着太阳，发现把火柴头放在凸透镜焦点处一段时
间后，火柴会被点燃．他想进一步探究不同的透镜对火柴的点燃效果有什么不同，和同学们讨论后，他们提出
了以下三种猜想：
猜想1：凹透镜也能点燃火柴；
猜想2：点燃火柴的快慢与凸透镜的焦距大小有关；
猜想3：点燃火柴的快慢与凸透镜的直径大小有关．
(1)根据所学知识，他们经过讨论，判断猜想1是错误的．你认为他们判断的依据是__________
__________________．
(2)为了验证猜想2是否正确，他们选用直径相同而焦距不等的凸透镜进行多次实验，发现火柴被点燃的时间
基本相等．这说明猜想2是________的．
(3)请设计一个简单实验，验证猜想3是否正确，简述你的实验方案．
简要做法：____________________________________________________ ___；
如何判断：_________________________________________________
参考答案
1．D 2.C 3.B 4.A、B、C 5.8 不能 6.凸透 会聚7. 8.
9．C 10.A 11.凸透镜 会聚 12.凹透镜 凸透镜 先变细再变粗
13.
14.
15．(1)凹透镜对太阳光有发散作用 (2)错误 (3)用直径不等的凸透镜做实验，测量火柴被点燃的时间 如
果各次实验测量的点燃时间不等，则猜想正确，反之猜想不正确
