【巩固练习】
一、选择
1. 下图中的透镜属于凹透镜的是（ ）

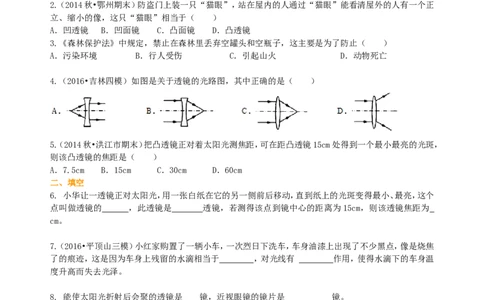

2.（2014秋•鄂州期末）防盗门上装一只“猫眼”，站在屋内的人通过“猫眼”能看清屋外的人有一个正
立、缩小的像，这只“猫眼”相当于（ ）
A．凹透镜 B．凹面镜 C．凸面镜 D．凸透镜
3.《森林保护法》中规定，禁止在森林里丢弃空罐头和空瓶子，这主要是为了防止（ ）
A．污染环境 B．行人受伤 C．引起山火 D．动物死亡
4.（2016•吉林四模）如图是关于透镜的光路图，其中正确的是（ ）
5.（2014秋•洪江市期末）把凸透镜正对着太阳光测焦距，可在距凸透镜15cm处得到一个最小最亮的光斑，
则该凸透镜的焦距是（ ）
A．7.5cm B．15cm C．30cm D．60cm
二、填空
6. 小华让一透镜正对太阳光，用一张白纸在它的另一侧前后移动，直到纸上的光斑变得最小、最亮，这个
点叫做透镜的 ，此透镜是 透镜，若测得该点到镜中心的距离为15cm，则该透镜焦距为
cm。
7.（2016•平顶山三模）小红家购置了一辆小车，一次烈日下洗车，车身油漆上出现了不少黑点，像是烧焦
了的痕迹，这是因为车身上残留的水滴相当于 ，对光线有 作用，使得水滴下的车身温
度升高而失去光泽。
8. 能使太阳光折射后会聚的透镜是 镜，近视眼镜的镜片是 镜。
9. 平行光通过凸透镜后变得 。平行光通过凹透镜后变得 。
10.（2014春•潜江校级期中）凸透镜对光线有 作用，所以又称为 透镜；凹透镜对光线
有 作用，所以又称为 透镜。
11. 3月24日北京2008年奥运会圣火采集仪式在希腊古奥林匹亚遗址举行，当天晴空万里，最高女祭司
玛利亚-娜芙普利都通过自然光采集圣火成功，从而拉开了北京奥运会圣火传递序幕。其实，早在上个世
纪50年代中期，考古工作队在三门峡上村岭虢国墓地1052墓中发现了3000年前的西周时代人们取火使
用的工具--阳燧。（如图所示）宋代科学家沈括在其《梦溪笔谈》中也说：“阳燧面洼（凹），向日照之，光皆
向内，离镜一二寸聚为一点，大如麻椒，着物则火。从物理上看，它对太阳光有 作用，光线相聚的宇轩在线资源中心 shop256921660.taobao.com
“点”类似凸透镜的 ，阳燧取火是直接利用 能。
三、作图与实验探究

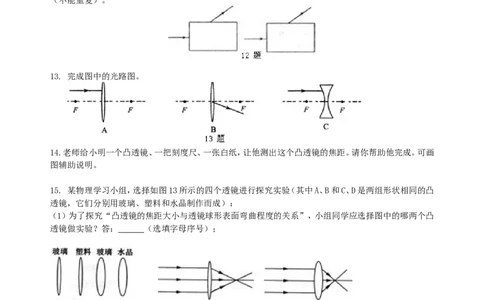

12. 小红给小华设计了一个光学暗箱。只有入射光线和出射光线。请分别在暗箱内填写适当的光学器材
（不能重复）。
13. 完成图中的光路图。
14.老师给小明一个凸透镜、一把刻度尺、一张白纸，让他测出这个凸透镜的焦距。请你帮助他完成。可画
图辅助说明。
15. 某物理学习小组，选择如图13所示的四个透镜进行探究实验（其中A、B和C、D是两组形状相同的凸
透镜，它们分别用玻璃、塑料和水晶制作而成）：
（1）为了探究“凸透镜的焦距大小与透镜球形表面弯曲程度的关系”，小组同学应选择图中的哪两个凸
透镜做实验？答： （选填字母序号）；
器材确定后，接着小组同学让一束与主光轴平行的光，分别经过两凸透镜后会聚于焦点处，如图甲、乙所
示。比较两次实验的现象，可以得到的结论是：凸透镜表面越凸，凸透镜的焦距越 ；
（2）如果选择A、B两个透镜，他们还可以探究“凸透镜的焦距大小与 的关系”。
【答案与解析】宇轩在线资源中心 shop256921660.taobao.com
一、选择
1.【答案】D
【解析】凸透镜是中间厚边缘薄的镜子；凹透镜是中间薄边缘厚的镜子，根据定义可知图中D选项符合
题意。
2.【答案】A
【解析】 “猫眼”是由两块透镜组合而成；当我们从门内向外看时，物镜是凹透镜，目镜是凸透镜；最
后看到来客的正立、缩小的像，所以防盗门的“猫眼”相当于凹透镜；故选A。
3.【答案】C
【解析】空瓶子中如果灌入雨水形成一个凸透镜，凸透镜对光线有会聚作用，会聚点，温度比较高，容易
引燃干树叶等，引起火灾。
4.【答案】C

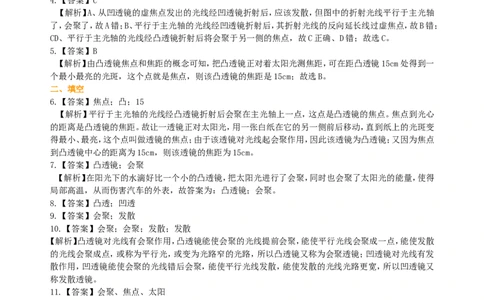

【解析】A、从凹透镜的虚焦点发出的光线经凹透镜折射后，应该发散，但图中的折射光线平行于主光轴
了，会聚了，故A错；B、平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过虚焦点，故B错；
CD、平行于主光轴的光线经凸透镜折射后将会聚于另一侧的焦点，故C正确、D错；故选C。
5.【答案】B
【解析】由凸透镜焦点和焦距的概念可知，把凸透镜正对着太阳光测焦距，可在距凸透镜15cm处得到一
个最小最亮的光斑，这个点就是焦点，则该凸透镜的焦距是15cm；故选B。
二、填空
6.【答案】焦点；凸；15
【解析】平行于主光轴的光线经凸透镜折射后会聚在主光轴上一点，这点是凸透镜的焦点。焦点到光心
的距离是凸透镜的焦距。故让一透镜正对太阳光，用一张白纸在它的另一侧前后移动，直到纸上的光斑变
得最小、最亮，这个点叫做透镜的焦点；由于该透镜对光线起会聚作用，因此该透镜为凸透镜；又因为焦点
到凸透镜中心的距离为15cm，则该透镜的焦距为15cm。
7.【答案】凸透镜；会聚
【解析】在阳光下的水滴好比一个小的凸透镜，把太阳光进行了会聚，同时也会聚了太阳光的能量，使得
局部高温，从而伤害汽车的外表，故答案为：凸透镜；会聚。
8.【答案】凸透；凹透
9.【答案】会聚；发散
10.【答案】会聚；会聚；发散；发散
【解析】凸透镜对光线有会聚作用，凸透镜能使会聚的光线提前会聚，能使平行光线会聚成一点，能使发散
的光线会聚成点，或称为平行光，或变为光路窄的光路，所以凸透镜又称为会聚透镜；凹透镜对光线有发
散作用，凹透镜能使会聚的光线错后会聚，能使平行光线发散，能使发散的光线光路更宽，所以凹透镜又
称发散透镜。
11.【答案】会聚、焦点、太阳
【解析】题目考查了凹面镜，阳燧面洼（凹），与凹面镜的结构一样，因此对太阳光有会聚作用，使光线
会聚到“焦点”上，是直接利用的太阳能。
三、作图与实验探究
12.【答案与解析】①由于平面镜能改变光路，此图相当于已知入射光线和反射光线画平面镜。所以先画法
线，即入射光线和反射光线的夹角的平分线。②根据凹透镜对光线有发散作用，即平行于主光轴的光线经
凹透镜后变得发散。宇轩在线资源中心 shop256921660.taobao.com
13.【答案】

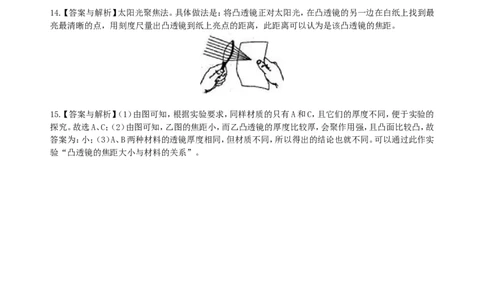

14.【答案与解析】太阳光聚焦法。具体做法是：将凸透镜正对太阳光，在凸透镜的另一边在白纸上找到最
亮最清晰的点，用刻度尺量出凸透镜到纸上亮点的距离，此距离可以认为是该凸透镜的焦距。
15.【答案与解析】（1）由图可知，根据实验要求，同样材质的只有A和C，且它们的厚度不同，便于实验的
探究。故选A、C；（2）由图可知，乙图的焦距小，而乙凸透镜的厚度比较厚，会聚作用强，且凸面比较凸，故
答案为：小；（3）A、B两种材料的透镜厚度相同，但材质不同，所以得出的结论也就不同。可以通过此作实
验“凸透镜的焦距大小与材料的关系”。
