【巩固练习】
一、选择题
1.（2016•兰州校级三模）两个相同的验电器A和B，A带正电，B不带电，同一根带绝缘柄的铜棒把两个验
电器的金属连接起来的瞬间（ ）
A．有质子从B向移动A
B．有电子从A向B移动
C．电流方向从B向A
D．电流方向从A到B
2.关于电流和电源，下列说法正确的是（ ）
A、只要电路中有电源，就一定产生电流 B、电流是由电荷的无规则运动形成的
C、电流的方向总是从电源的正极流向负极 D、电源外部，电流总是从电源的正极流向负极

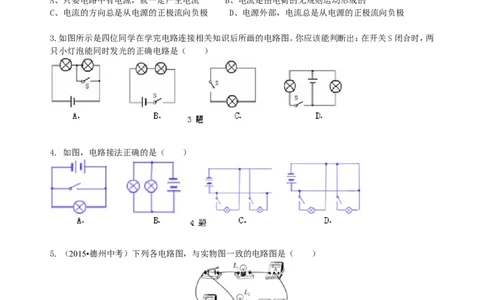

3.如图所示是四位同学在学完电路连接相关知识后所画的电路图。你应该能判断出：在开关S闭合时，两
只小灯泡能同时发光的正确电路是（ ）
4. 如图，电路接法正确的是（ ）
5. （2015•德州中考）下列各电路图，与实物图一致的电路图是（ ）
6. 下列关于电流和电路的说法正确的是（ ）
A．只有正电荷的定向移动才能形成电流
B．绝缘体之所以不容易导电是因为其内部几乎没有电荷
C．只要电路中有电源，就一定有持续电流宇轩在线资源中心 shop256921660.taobao.com
D．在通路中，导线的自由电子定向移动方向是从电源负极到电源正极
7.一本用电常识书中列出了白炽灯的常见故障与检修方法，如表所述，造成此“灯泡不亮“故障的共同
原因是电路中出现了（ ）
A、短路 B、通路 C、断路 D、支路
二、填空题

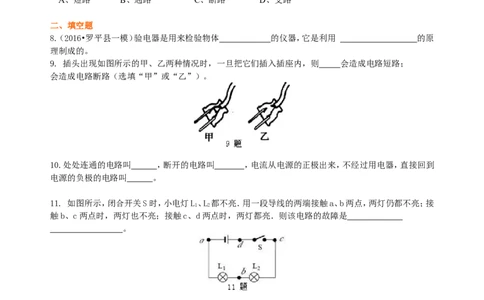

8.（2016•罗平县一模）验电器是用来检验物体 的仪器，它是利用 的原
理制成的。
9. 插头出现如图所示的甲、乙两种情况时，一旦把它们插入插座内，则 会造成电路短路；
会造成电路断路（选填“甲”或“乙”）。
10.处处连通的电路叫 ，断开的电路叫 ，电流从电源的正极出来，不经过用电器，直接回到
电源的负极的电路叫 。
11. 如图所示，闭合开关S时，小电灯L、L 都不亮．用一段导线的两端接触a、b两点，两灯仍都不亮；接
1 2
触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮．则该电路的故障是
。
12.（2015•永州中考）如图是一种声光报警器的电路图，当开关 时，灯亮、铃不响；当开关
时，灯亮同时铃响。宇轩在线资源中心 shop256921660.taobao.com
13.电荷的 移动形成电流。规定 定向移动方向为电流的方向。在金属导体中，形成电流的
定向移动的方向跟电流方向 。
三、综合应用题
14. （2015•岳池县二模）请按照图实物图在边框中画出对应的电路图。

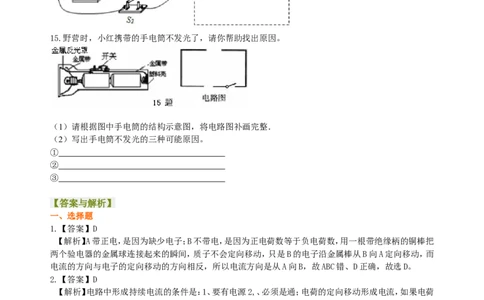

15.野营时，小红携带的手电筒不发光了，请你帮助找出原因。
（1）请根据图中手电筒的结构示意图，将电路图补画完整．
（2）写出手电筒不发光的三种可能原因。
①
②
③
【答案与解析】
一、选择题
1.【答案】D
【解析】A带正电，是因为缺少电子；B不带电，是因为正电荷数等于负电荷数，用一根带绝缘柄的铜棒把
两个验电器的金属球连接起来的瞬间，质子不会定向移动，只是B的电子沿金属棒从B向A定向移动，而
电流的方向与电子的定向移动的方向相反，所以电流方向是从A向B，故ABC错、D正确，故选D。
2.【答案】D
【解析】电路中形成持续电流的条件是：1、要有电源2,、必须是通；电荷的定向移动形成电流，如果电荷
无规则的移动，是不能形成电流的；在电源外部，电流总是从电源的正极流向负极的；在电源的内部，电流
是从电源的负极流向正极的。
3.【答案】B
【解析】A、在开关S闭合时，右端的灯被短路，只有左端的灯亮。在开关S闭合时，两个电灯都亮。电路中
没有电源，电灯不会亮。开关不闭合，右端的灯就亮了，即开关没有控制右端的灯。
4.【答案】C
【解析】开关闭合形成电源短路，故A错误；电路中没有开关，故B错误；两灯泡并联，故C正确；直接形
成电源短路，故D错误。
5.【答案】B
6.【答案】D宇轩在线资源中心 shop256921660.taobao.com
【解析】负电荷的定向移动也能形成电流，所以A错误；绝缘体不容易导电的原因是原子核对电荷的束
缚能力较强，电荷不能自由移动，所以B错误；电路中形成持续电流的条件是：①有电源②电路是通路，
所以C错误。
7.【答案】C
【解析】灯泡的灯丝断了，灯头内的电线断了，灯头、开关等处的接线松动以及接触不良的共同情况都是
电路中没有电流，灯泡不发光，这三个故障的共同原因是电路没有接通，这种故障就是断路．
二、填空题
8.【答案】是否带电；同种电荷相斥
【解析】验电器是用来检验物体是否带电的仪器；它是利用同种电荷相互排斥的原理制成的，当带电体
接触验电器的金属球时，电荷通过验电器的金属球传给金属杆传给两片金属箔，两片金属箔带同种电荷，
同种电荷相互排斥而张开，故答案为：是否带电；同种电荷相斥。

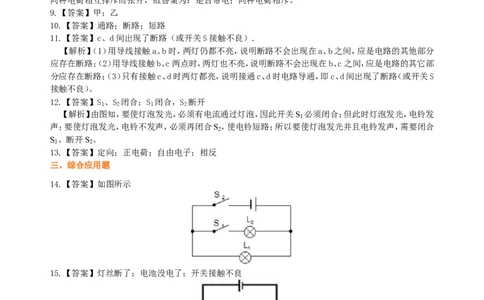

9.【答案】甲；乙
10.【答案】通路；断路；短路
11.【答案】c、d间出现了断路（或开关S接触不良）．
【解析】（1）用导线接触a、b时，两灯仍都不亮，说明断路不会出现在a、b之间，应是电路的其他部分
应存在断路；（2）用导线接触b、c两点时，两灯也不亮，说明断路不会出现在b、c之间，应是电路的其它部
分应存在断路；（3）只有接触c、d时两灯都亮，说明接通c、d时电路导通，即c、d间出现了断路（或开关S
接触不良）。
12.【答案】S 、S 闭合；S 闭合，S 断开
1 2 1 2
【解析】由图知，要使灯泡发光，必须有电流通过灯泡，因此开关S 必须闭合；但此时灯泡发光，电铃发
1
声；要使灯泡发光，电铃不发声，必须再闭合S ，使电铃短路；所以要使灯泡发光并且电铃发声，需要闭合
2
S 、断开S 。
1 2
13.【答案】定向；正电荷；自由电子；相反
三、综合应用题
14.【答案】如图所示
15.【答案】灯丝断了；电池没电了；开关接触不良
【解析】电路故障有两种，断路或短路，根据手电筒结构图可知，手电筒内部不会短路，所以从断路方
向去考虑。
