专题 15.2 电流和电路
知识点一：电流

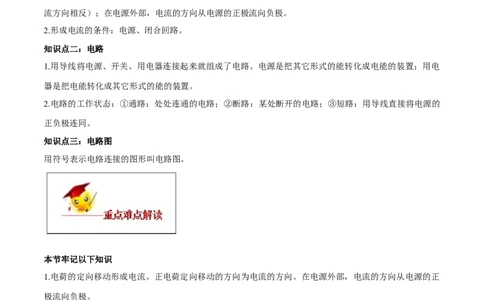

1.电荷的定向移动形成电流；电流方向：正电荷定向移动的方向为电流的方向（负电荷定向移动方向和电
流方向相反）；在电源外部，电流的方向从电源的正极流向负极。
2.形成电流的条件：电源、闭合回路。
知识点二：电路
1.用导线将电源、开关、用电器连接起来就组成了电路。电源是把其它形式的能转化成电能的装置；用电
器是把电能转化成其它形式的能的装置。
2.电路的工作状态：①通路：处处连通的电路；②断路：某处断开的电路；③短路：用导线直接将电源的
正负极连同。
知识点三：电路图
用符号表示电路连接的图形叫电路图。
本节牢记以下知识
1.电荷的定向移动形成电流。正电荷定向移动的方向为电流的方向。在电源外部，电流的方向从电源的正
极流向负极。
2.形成电流的条件：有电源、构成闭合回路。
3.用导线将电源、开关、用电器连接起来就组成了电路。电源是把其它形式的能转化成电能的装置；用电
器是把电能转化成其它形式的能的装置。
4.电路的工作状态：①通路；②断路；③短路。
5.用符号表示电路连接的图形叫电路图。知识点一：电流
【例题1】（2019四川内江）下列有关电现象的说法中正确的是（ ）
A．验电器的工作原理是同种电荷互相排斥
B．摩擦起电是利用摩擦的方式创造电荷
C．电荷的移动形成电流
D．与丝绸摩擦过的玻璃棒带负电荷
知识点二：电路

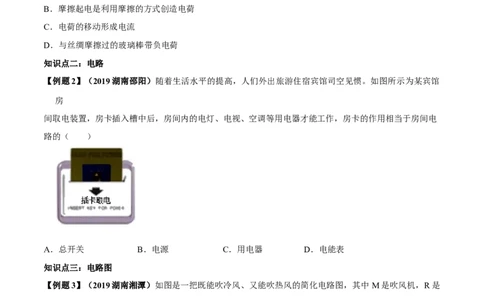

【例题2】（2019湖南邵阳）随着生活水平的提高，人们外出旅游住宿宾馆司空见惯。如图所示为某宾馆
房
间取电装置，房卡插入槽中后，房间内的电灯、电视、空调等用电器才能工作，房卡的作用相当于房间电
路的（ ）
A．总开关 B．电源 C．用电器 D．电能表
知识点三：电路图
【例题3】（2019湖南湘潭）如图是一把既能吹冷风、又能吹热风的简化电路图，其中 M是吹风机，R是
电热丝。由电路图可知（ ）
A．只将开关S 闭合，吹出的是热风
1
B．M和R是串联在电路中的
C．将S 和S 都闭合，吹出的是热风
1 2D．开关S 可以控制整个电路
2

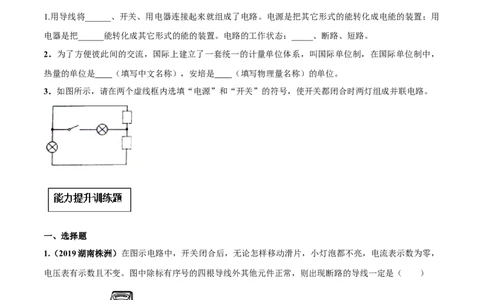

1.用导线将______、开关、用电器连接起来就组成了电路。电源是把其它形式的能转化成电能的装置；用
电器是把______能转化成其它形式的能的装置。电路的工作状态：_____、断路、短路。
2．为了方便彼此间的交流，国际上建立了一套统一的计量单位体系，叫国际单位制，在国际单位制中，
热量的单位是 （填写中文名称），安培是 （填写物理量名称）的单位。
3．如图所示，请在两个虚线框内选填“电源”和“开关”的符号，使开关都闭合时两灯组成并联电路。
一、选择题
1.（2019湖南株洲）在图示电路中，开关闭合后，无论怎样移动滑片，小灯泡都不亮，电流表示数为零，
电压表有示数且不变。图中除标有序号的四根导线外其他元件正常，则出现断路的导线一定是（ ）
A．① B．② C．③ D．④
2．（2019四川巴中）如图所示电路中，电源电压保持不变，闭合开关 S．电路正常工作，一段时间后，发现两个电表示数都变大，则出现这种故障的原因可能是（ ）
A．L 断路 B．L 短路 C．L 断路 D．L 短路
1 1 2 2

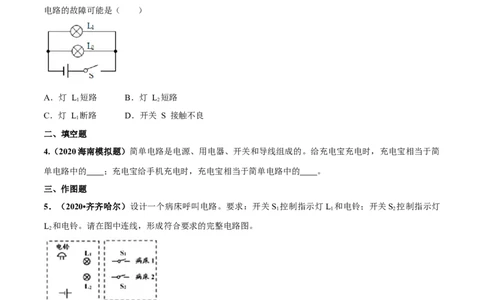

3．（2018•泰安）如图所示的电路中，小灯泡L 、L 规格相同，闭合开关S后，发现L 不亮，L 发光。此
1 2 1 2
电路的故障可能是（ ）
A．灯 L 短路 B．灯 L 短路
1 2
C．灯 L 断路 D．开关 S 接触不良
1
二、填空题
4.（2020海南模拟题）简单电路是电源、用电器、开关和导线组成的。给充电宝充电时，充电宝相当于简
单电路中的 ；充电宝给手机充电时，充电宝相当于简单电路中的 。
三、作图题
5．（2020•齐齐哈尔）设计一个病床呼叫电路。要求：开关S 控制指示灯L 和电铃；开关S 控制指示灯
1 1 2
L 和电铃。请在图中连线，形成符合要求的完整电路图。
2
6．（2019•菏泽模拟题）为节省电能，楼道中的照明灯只有同时满足“天黑和有人路过楼道”时，才会自
动亮。为满足用户要求，小强设计出了楼道照明灯的“智能控制电路”控制电路由“光控开关”和“声控
开关”组成，在答题卡上完成电路的连接。7.（创新题）如图是简化了的冰箱的电路图，请在相应的位置填上所缺的电路元件符号．
四、实验探究题
8.(2019湖北黄石模拟题)在“连接串联电路”实验中，实验电路如图所示。
（1）在连接电路时，幵关应该处于 状态。
（2）连接好电路后闭合开关S，小慧发现L、L 两只灯泡都不亮，她用手按一下灯泡L，L、L 仍然都不
1 2 1 1 2
亮，按一下灯泡L ，两灯都亮，松开手两灯又不亮，则故障可能是 。（选填“L 灯丝断了”、
2 1
“L 灯丝断了”、“L 短路”或“L 与灯座接触不良”）
2 1 2
（3）排除故障后，闭合开关两灯同时亮，断开开关两灯同时灭；将开关 S换接到L 和L 之间、L 和电池
1 2 1
负极之间，观察到同样的现象。这样操作的目的是探究 。
