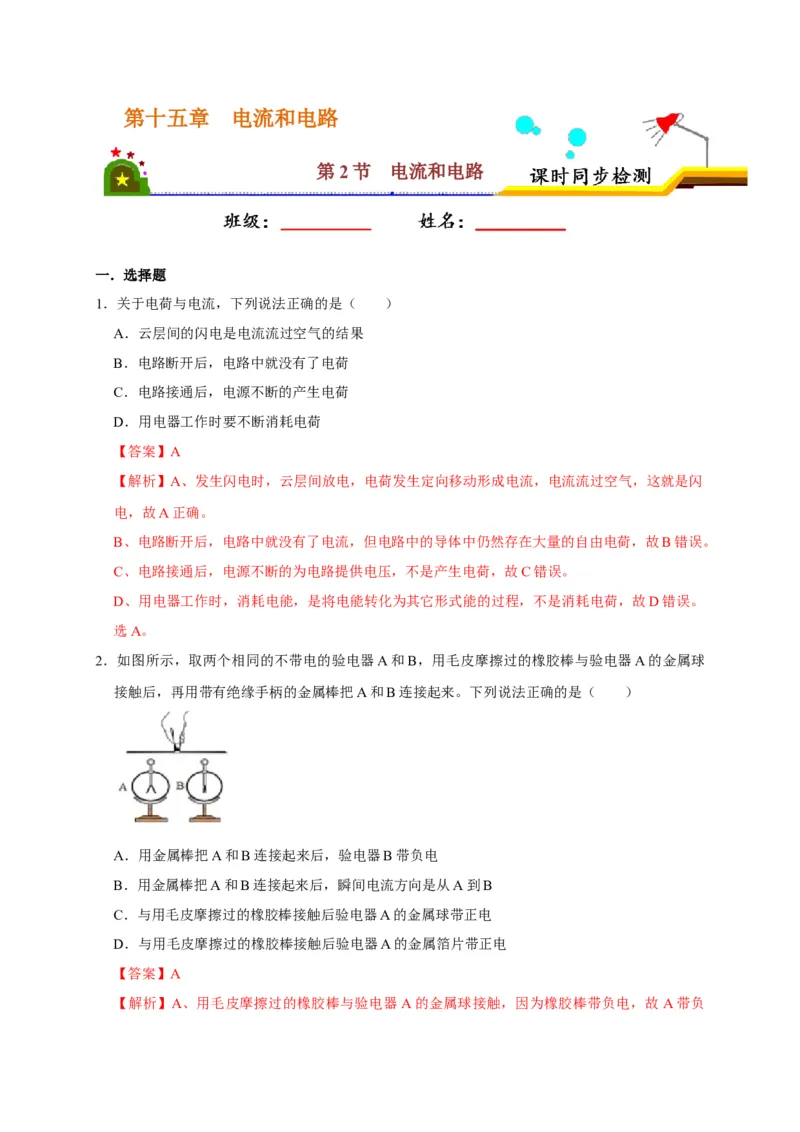

第十五章 电流和电路
第2节 电流和电路
一．选择题
1．关于电荷与电流，下列说法正确的是（ ）

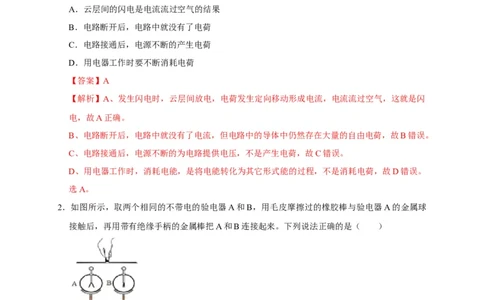

A．云层间的闪电是电流流过空气的结果
B．电路断开后，电路中就没有了电荷
C．电路接通后，电源不断的产生电荷
D．用电器工作时要不断消耗电荷
【答案】A
【解析】A、发生闪电时，云层间放电，电荷发生定向移动形成电流，电流流过空气，这就是闪
电，故A正确。
B、电路断开后，电路中就没有了电流，但电路中的导体中仍然存在大量的自由电荷，故B错误。
C、电路接通后，电源不断的为电路提供电压，不是产生电荷，故C错误。
D、用电器工作时，消耗电能，是将电能转化为其它形式能的过程，不是消耗电荷，故D错误。
选A。
2．如图所示，取两个相同的不带电的验电器A和B，用毛皮摩擦过的橡胶棒与验电器A的金属球
接触后，再用带有绝缘手柄的金属棒把A和B连接起来。下列说法正确的是（ ）
A．用金属棒把A和B连接起来后，验电器B带负电
B．用金属棒把A和B连接起来后，瞬间电流方向是从A到B
C．与用毛皮摩擦过的橡胶棒接触后验电器A的金属球带正电
D．与用毛皮摩擦过的橡胶棒接触后验电器A的金属箔片带正电
【答案】A
【解析】A、用毛皮摩擦过的橡胶棒与验电器 A的金属球接触，因为橡胶棒带负电，故 A带负电，再用带有绝缘手柄的金属棒把A和B连接起来，负电（电子）会由A转移到B，故B带负
电，故A正确。
B、用金属棒把A和B连接起来后，电子由A转移到B，故瞬间电流方向是从B到A，故B错误。
C、由于用毛皮摩擦过的橡胶棒带负电，故用毛皮摩擦过的橡胶棒接触后验电器 A的金属球带负
电，故C错误。
D、由于用毛皮摩擦过的橡胶棒带负电，故用毛皮摩擦过的橡胶棒接触后，验电器A的金属箔片
带负电，故D错误。
选A。

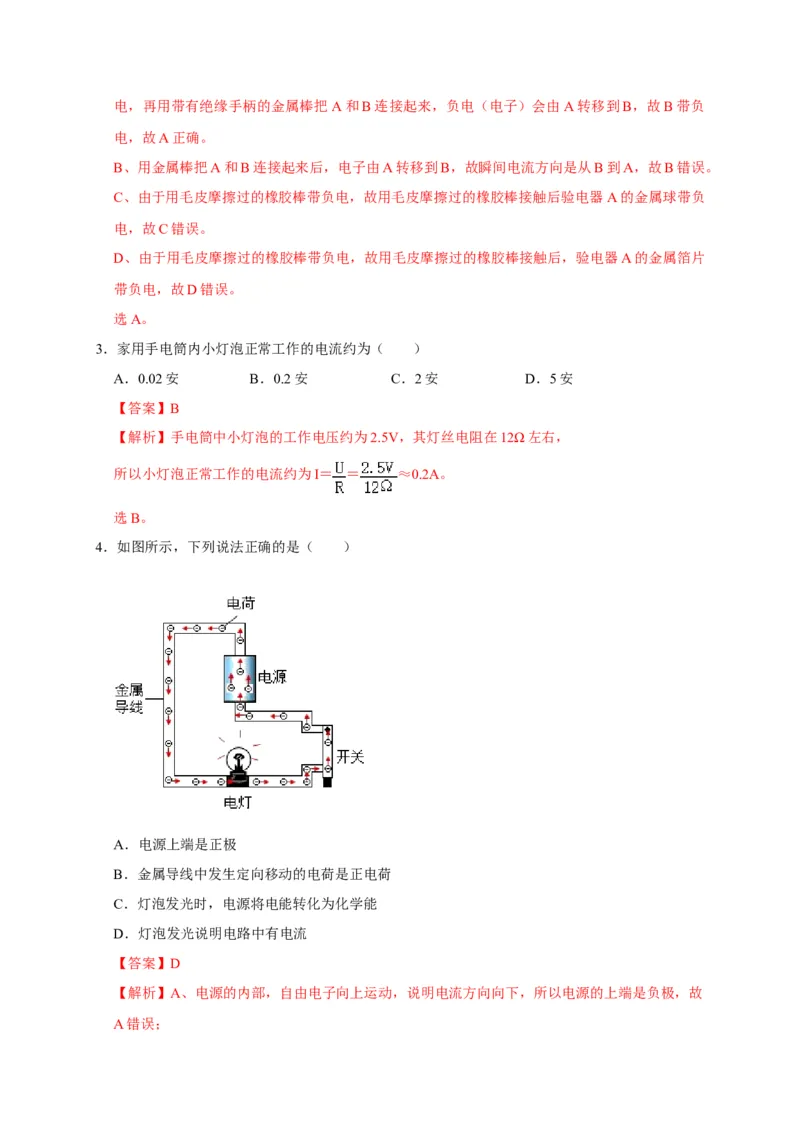

3．家用手电筒内小灯泡正常工作的电流约为（ ）
A．0.02安 B．0.2安 C．2安 D．5安
【答案】B
【解析】手电筒中小灯泡的工作电压约为2.5V，其灯丝电阻在12Ω左右，
所以小灯泡正常工作的电流约为I＝ ＝ ≈0.2A。
选B。
4．如图所示，下列说法正确的是（ ）
A．电源上端是正极
B．金属导线中发生定向移动的电荷是正电荷
C．灯泡发光时，电源将电能转化为化学能
D．灯泡发光说明电路中有电流
【答案】D
【解析】A、电源的内部，自由电子向上运动，说明电流方向向下，所以电源的上端是负极，故

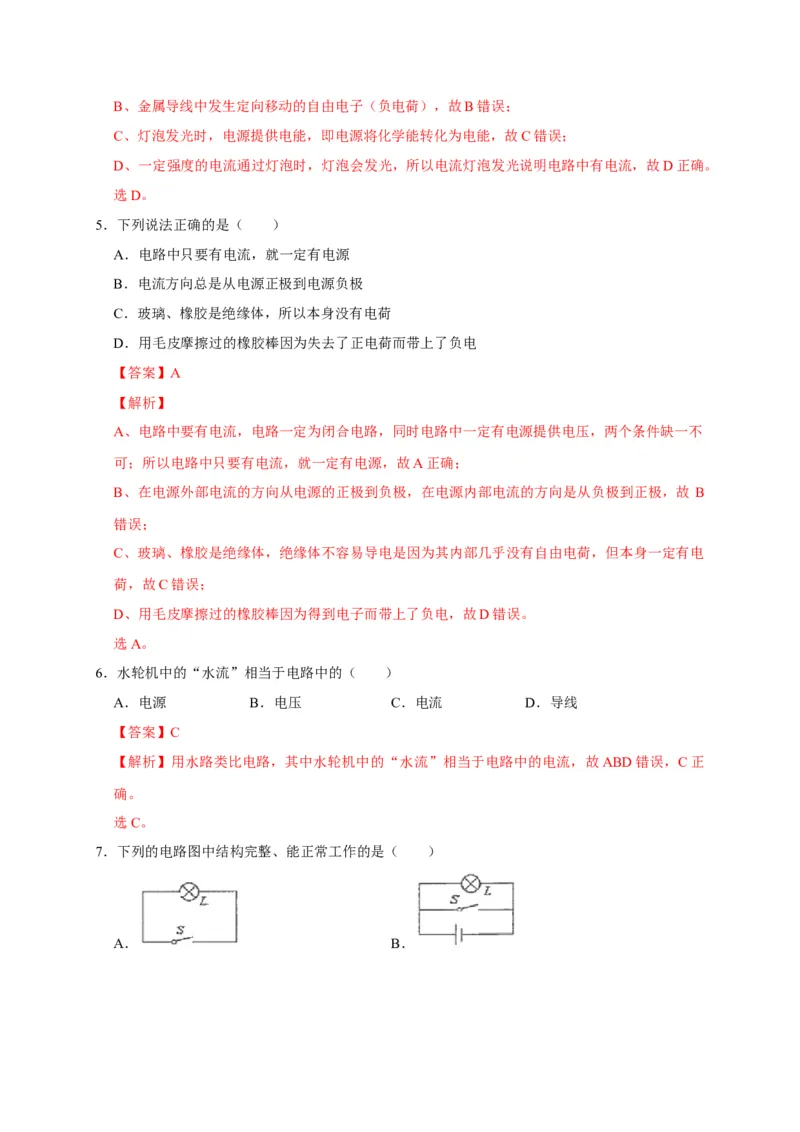

A错误；B、金属导线中发生定向移动的自由电子（负电荷），故B错误；
C、灯泡发光时，电源提供电能，即电源将化学能转化为电能，故C错误；
D、一定强度的电流通过灯泡时，灯泡会发光，所以电流灯泡发光说明电路中有电流，故D正确。
选D。
5．下列说法正确的是（ ）
A．电路中只要有电流，就一定有电源
B．电流方向总是从电源正极到电源负极
C．玻璃、橡胶是绝缘体，所以本身没有电荷

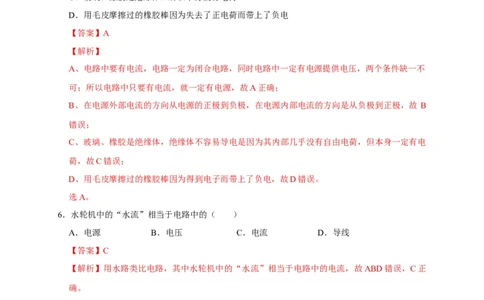

D．用毛皮摩擦过的橡胶棒因为失去了正电荷而带上了负电
【答案】A
【解析】
A、电路中要有电流，电路一定为闭合电路，同时电路中一定有电源提供电压，两个条件缺一不
可；所以电路中只要有电流，就一定有电源，故A正确；
B、在电源外部电流的方向从电源的正极到负极，在电源内部电流的方向是从负极到正极，故 B
错误；
C、玻璃、橡胶是绝缘体，绝缘体不容易导电是因为其内部几乎没有自由电荷，但本身一定有电
荷，故C错误；
D、用毛皮摩擦过的橡胶棒因为得到电子而带上了负电，故D错误。
选A。
6．水轮机中的“水流”相当于电路中的（ ）
A．电源 B．电压 C．电流 D．导线
【答案】C
【解析】用水路类比电路，其中水轮机中的“水流”相当于电路中的电流，故ABD错误，C正
确。
选C。
7．下列的电路图中结构完整、能正常工作的是（ ）

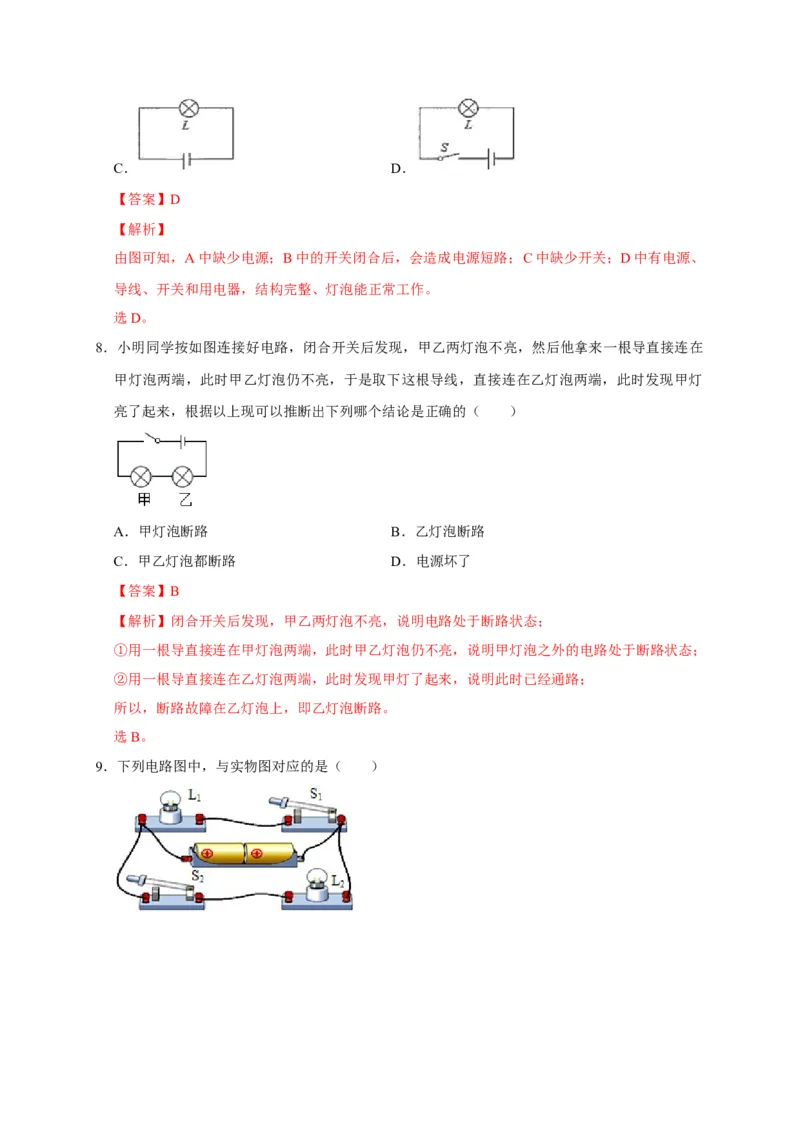

A． B．C． D．
【答案】D
【解析】
由图可知，A中缺少电源；B中的开关闭合后，会造成电源短路；C中缺少开关；D中有电源、
导线、开关和用电器，结构完整、灯泡能正常工作。
选D。

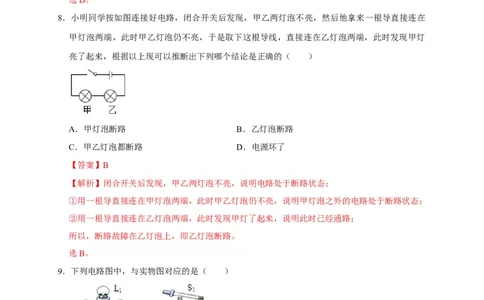

8．小明同学按如图连接好电路，闭合开关后发现，甲乙两灯泡不亮，然后他拿来一根导直接连在
甲灯泡两端，此时甲乙灯泡仍不亮，于是取下这根导线，直接连在乙灯泡两端，此时发现甲灯
亮了起来，根据以上现可以推断出下列哪个结论是正确的（ ）
A．甲灯泡断路 B．乙灯泡断路
C．甲乙灯泡都断路 D．电源坏了
【答案】B
【解析】闭合开关后发现，甲乙两灯泡不亮，说明电路处于断路状态；
①用一根导直接连在甲灯泡两端，此时甲乙灯泡仍不亮，说明甲灯泡之外的电路处于断路状态；
②用一根导直接连在乙灯泡两端，此时发现甲灯了起来，说明此时已经通路；
所以，断路故障在乙灯泡上，即乙灯泡断路。
选B。

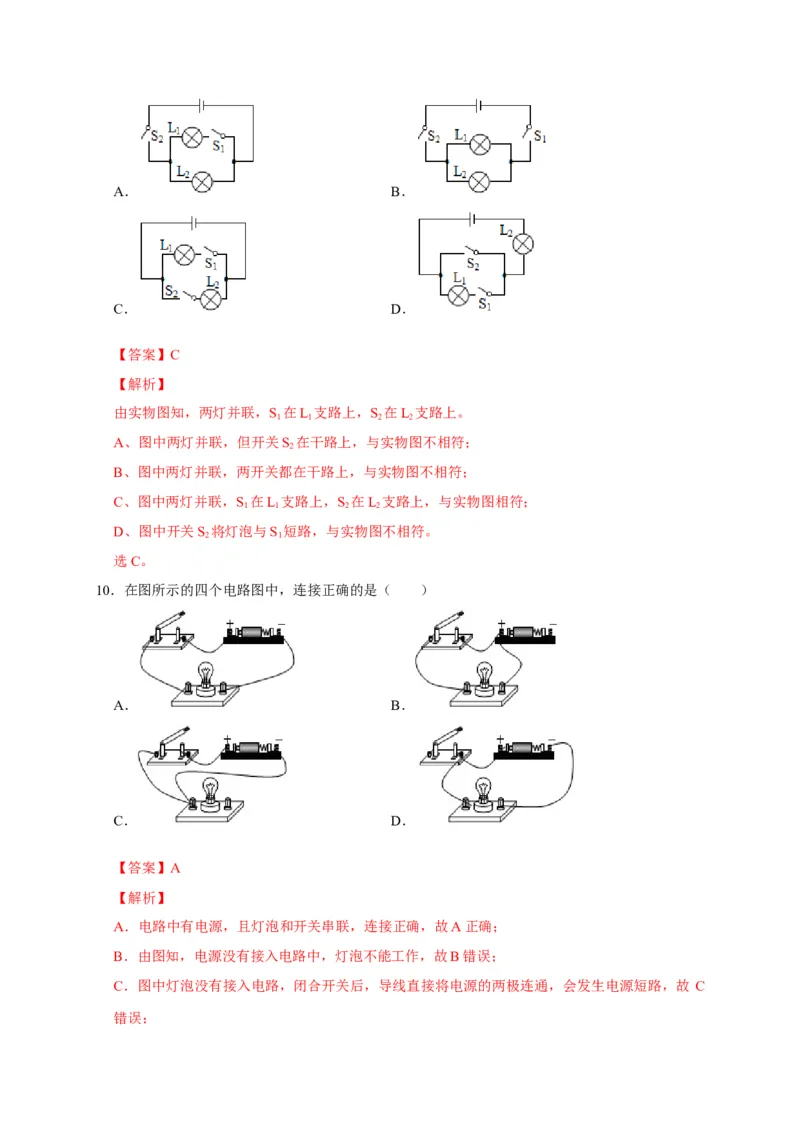

9．下列电路图中，与实物图对应的是（ ）A． B．
C． D．
【答案】C
【解析】
由实物图知，两灯并联，S 在L 支路上，S 在L 支路上。
1 1 2 2
A、图中两灯并联，但开关S 在干路上，与实物图不相符；
2
B、图中两灯并联，两开关都在干路上，与实物图不相符；
C、图中两灯并联，S 在L 支路上，S 在L 支路上，与实物图相符；
1 1 2 2
D、图中开关S 将灯泡与S 短路，与实物图不相符。
2 1
选C。
10．在图所示的四个电路图中，连接正确的是（ ）
A． B．
C． D．
【答案】A
【解析】
A．电路中有电源，且灯泡和开关串联，连接正确，故A正确；
B．由图知，电源没有接入电路中，灯泡不能工作，故B错误；
C．图中灯泡没有接入电路，闭合开关后，导线直接将电源的两极连通，会发生电源短路，故 C

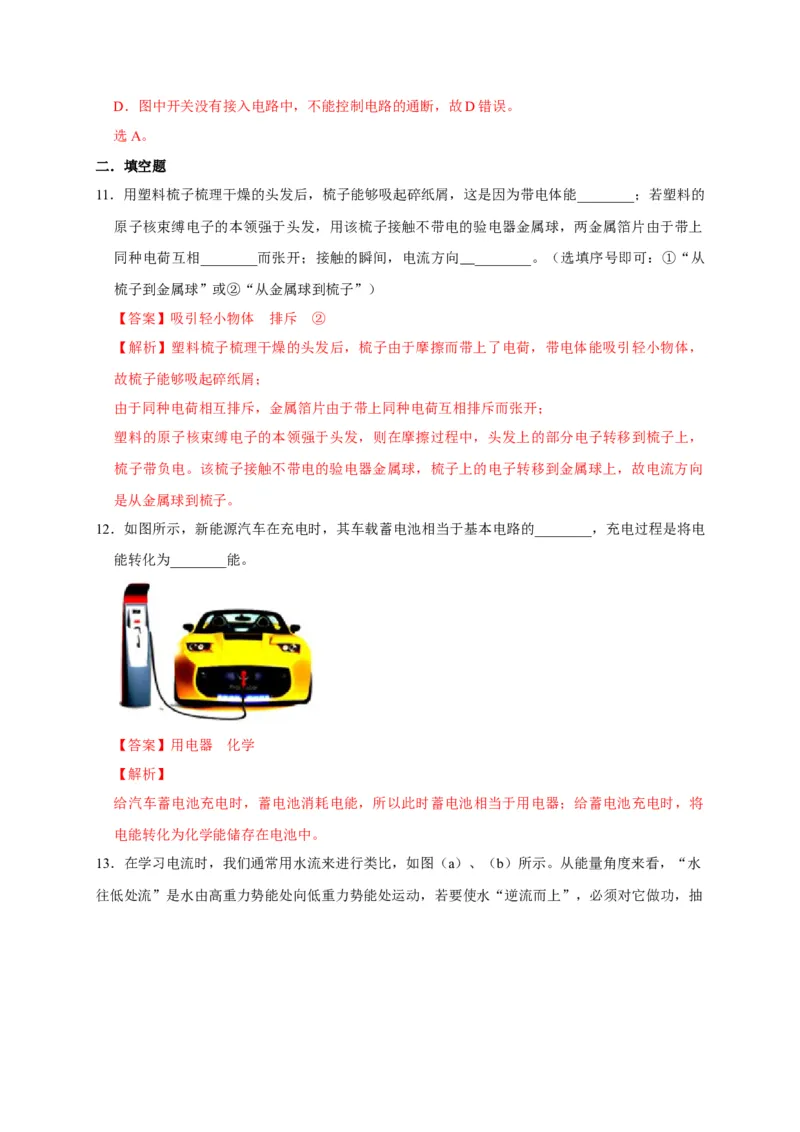

错误；D．图中开关没有接入电路中，不能控制电路的通断，故D错误。
选A。
二．填空题
11．用塑料梳子梳理干燥的头发后，梳子能够吸起碎纸屑，这是因为带电体能________；若塑料的
原子核束缚电子的本领强于头发，用该梳子接触不带电的验电器金属球，两金属箔片由于带上
同种电荷互相________而张开；接触的瞬间，电流方向 ________。（选填序号即可：①“从
梳子到金属球”或②“从金属球到梳子”）
【答案】吸引轻小物体 排斥 ②
【解析】塑料梳子梳理干燥的头发后，梳子由于摩擦而带上了电荷，带电体能吸引轻小物体，
故梳子能够吸起碎纸屑；
由于同种电荷相互排斥，金属箔片由于带上同种电荷互相排斥而张开；
塑料的原子核束缚电子的本领强于头发，则在摩擦过程中，头发上的部分电子转移到梳子上，
梳子带负电。该梳子接触不带电的验电器金属球，梳子上的电子转移到金属球上，故电流方向
是从金属球到梳子。
12．如图所示，新能源汽车在充电时，其车载蓄电池相当于基本电路的________，充电过程是将电
能转化为________能。
【答案】用电器 化学
【解析】
给汽车蓄电池充电时，蓄电池消耗电能，所以此时蓄电池相当于用电器；给蓄电池充电时，将
电能转化为化学能储存在电池中。

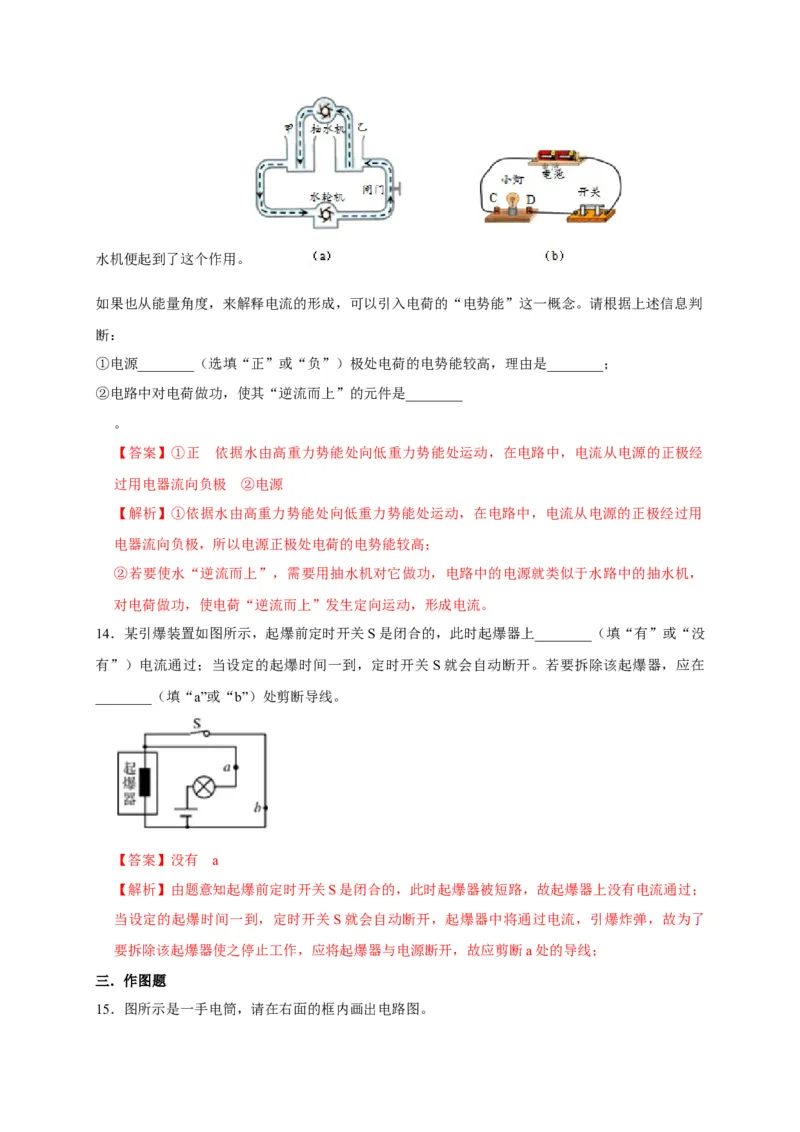

13．在学习电流时，我们通常用水流来进行类比，如图（a）、（b）所示。从能量角度来看，“水
往低处流”是水由高重力势能处向低重力势能处运动，若要使水“逆流而上”，必须对它做功，抽水机便起到了这个作用。
如果也从能量角度，来解释电流的形成，可以引入电荷的“电势能”这一概念。请根据上述信息判
断：
①电源________（选填“正”或“负”）极处电荷的电势能较高，理由是________；
②电路中对电荷做功，使其“逆流而上”的元件是________
。
【答案】①正 依据水由高重力势能处向低重力势能处运动，在电路中，电流从电源的正极经
过用电器流向负极 ②电源
【解析】①依据水由高重力势能处向低重力势能处运动，在电路中，电流从电源的正极经过用
电器流向负极，所以电源正极处电荷的电势能较高；
②若要使水“逆流而上”，需要用抽水机对它做功，电路中的电源就类似于水路中的抽水机，
对电荷做功，使电荷“逆流而上”发生定向运动，形成电流。
14．某引爆装置如图所示，起爆前定时开关S是闭合的，此时起爆器上________（填“有”或“没
有”）电流通过；当设定的起爆时间一到，定时开关S就会自动断开。若要拆除该起爆器，应在
________（填“a”或“b”）处剪断导线。
【答案】没有 a
【解析】由题意知起爆前定时开关S是闭合的，此时起爆器被短路，故起爆器上没有电流通过；
当设定的起爆时间一到，定时开关S就会自动断开，起爆器中将通过电流，引爆炸弹，故为了
要拆除该起爆器使之停止工作，应将起爆器与电源断开，故应剪断a处的导线；
三．作图题

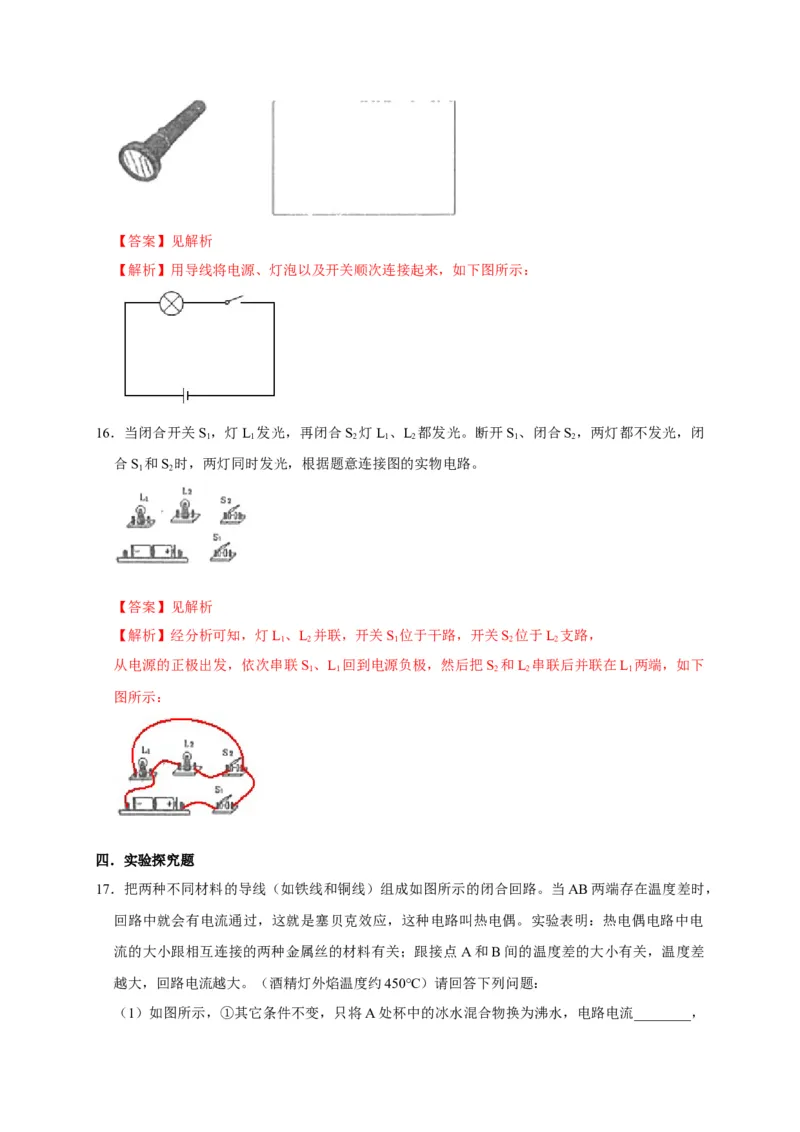

15．图所示是一手电筒，请在右面的框内画出电路图。【答案】见解析
【解析】用导线将电源、灯泡以及开关顺次连接起来，如下图所示：
16．当闭合开关S ，灯L 发光，再闭合S 灯L 、L 都发光。断开S 、闭合S ，两灯都不发光，闭
1 1 2 1 2 1 2
合S 和S 时，两灯同时发光，根据题意连接图的实物电路。
1 2
【答案】见解析
【解析】经分析可知，灯L、L 并联，开关S 位于干路，开关S 位于L 支路，
1 2 1 2 2
从电源的正极出发，依次串联S 、L 回到电源负极，然后把S 和L 串联后并联在L 两端，如下
1 1 2 2 1
图所示：
四．实验探究题
17．把两种不同材料的导线（如铁线和铜线）组成如图所示的闭合回路。当AB两端存在温度差时，
回路中就会有电流通过，这就是塞贝克效应，这种电路叫热电偶。实验表明：热电偶电路中电
流的大小跟相互连接的两种金属丝的材料有关；跟接点 A和B间的温度差的大小有关，温度差
越大，回路电流越大。（酒精灯外焰温度约450℃）请回答下列问题：

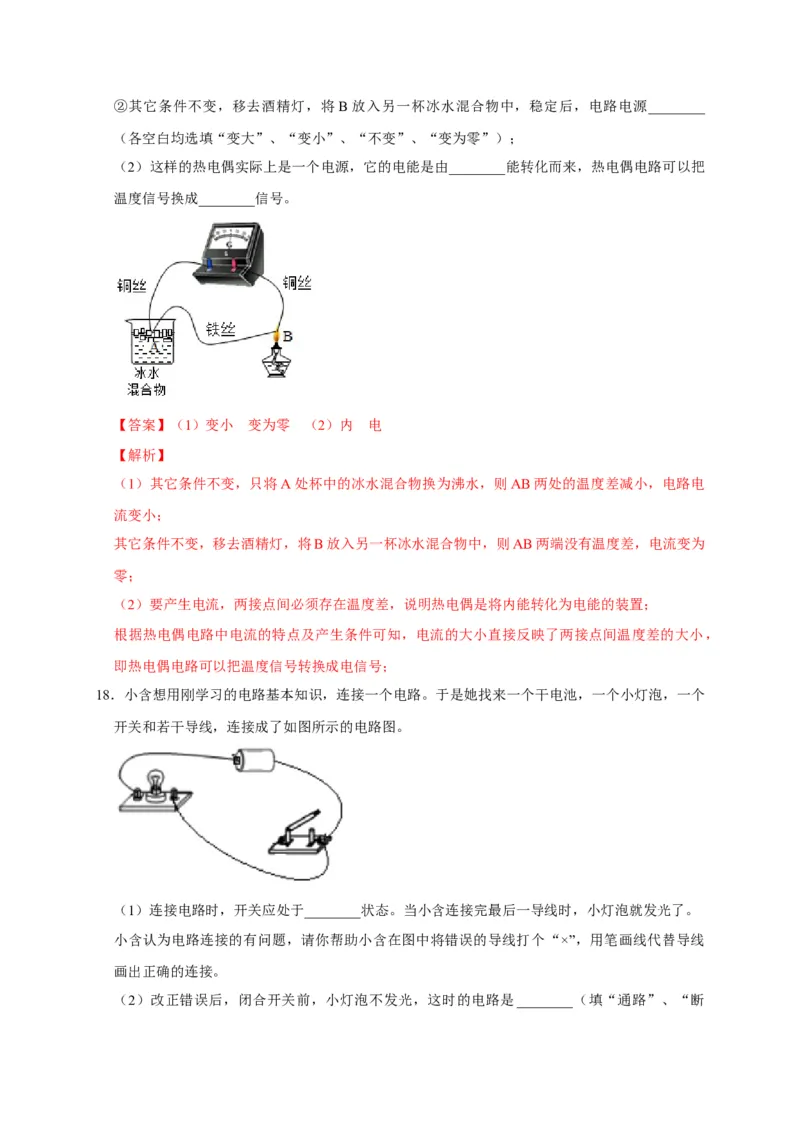

（1）如图所示，①其它条件不变，只将A处杯中的冰水混合物换为沸水，电路电流________，②其它条件不变，移去酒精灯，将 B放入另一杯冰水混合物中，稳定后，电路电源________
（各空白均选填“变大”、“变小”、“不变”、“变为零”）；
（2）这样的热电偶实际上是一个电源，它的电能是由________能转化而来，热电偶电路可以把
温度信号换成________信号。
【答案】（1）变小 变为零 （2）内 电
【解析】
（1）其它条件不变，只将A 处杯中的冰水混合物换为沸水，则AB两处的温度差减小，电路电
流变小；
其它条件不变，移去酒精灯，将B放入另一杯冰水混合物中，则AB两端没有温度差，电流变为
零；
（2）要产生电流，两接点间必须存在温度差，说明热电偶是将内能转化为电能的装置；
根据热电偶电路中电流的特点及产生条件可知，电流的大小直接反映了两接点间温度差的大小，
即热电偶电路可以把温度信号转换成电信号；
18．小含想用刚学习的电路基本知识，连接一个电路。于是她找来一个干电池，一个小灯泡，一个
开关和若干导线，连接成了如图所示的电路图。
（1）连接电路时，开关应处于________状态。当小含连接完最后一导线时，小灯泡就发光了。
小含认为电路连接的有问题，请你帮助小含在图中将错误的导线打个“×”，用笔画线代替导线
画出正确的连接。

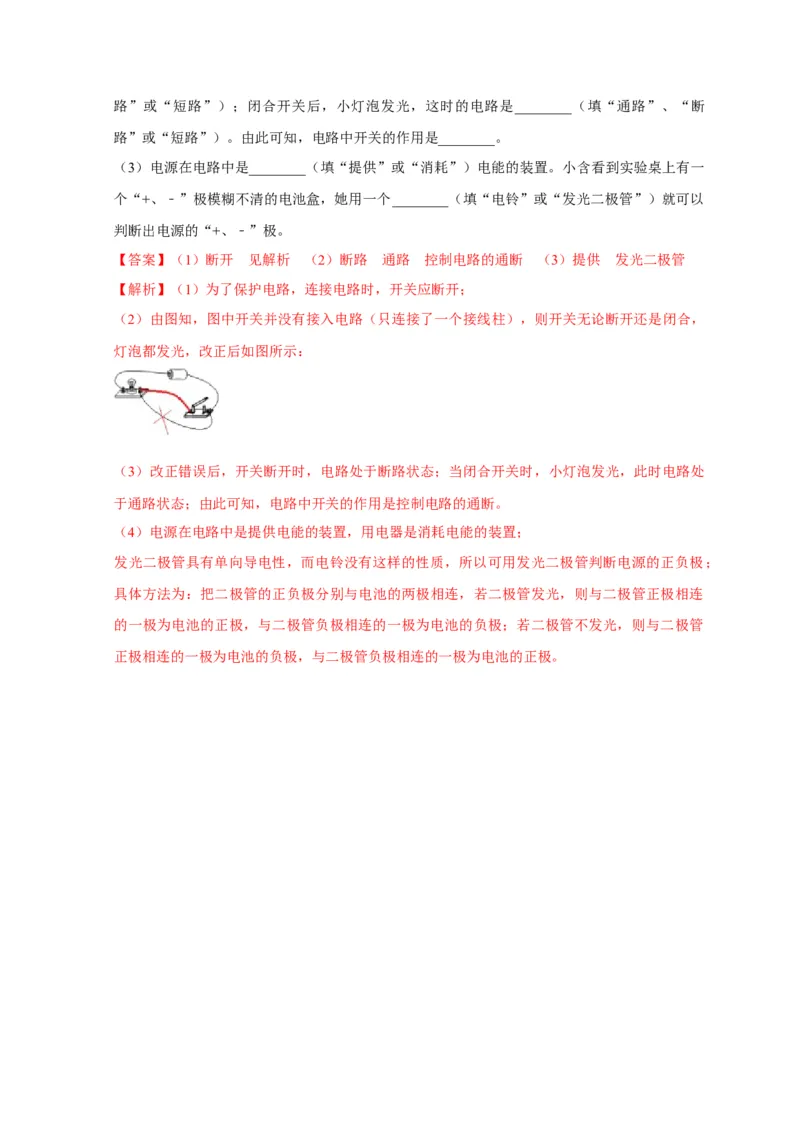

（2）改正错误后，闭合开关前，小灯泡不发光，这时的电路是________（填“通路”、“断路”或“短路”）；闭合开关后，小灯泡发光，这时的电路是________（填“通路”、“断
路”或“短路”）。由此可知，电路中开关的作用是________。
（3）电源在电路中是________（填“提供”或“消耗”）电能的装置。小含看到实验桌上有一
个“+、﹣”极模糊不清的电池盒，她用一个________（填“电铃”或“发光二极管”）就可以
判断出电源的“+、﹣”极。
【答案】（1）断开 见解析 （2）断路 通路 控制电路的通断 （3）提供 发光二极管
【解析】（1）为了保护电路，连接电路时，开关应断开；
（2）由图知，图中开关并没有接入电路（只连接了一个接线柱），则开关无论断开还是闭合，
灯泡都发光，改正后如图所示：
（3）改正错误后，开关断开时，电路处于断路状态；当闭合开关时，小灯泡发光，此时电路处
于通路状态；由此可知，电路中开关的作用是控制电路的通断。
（4）电源在电路中是提供电能的装置，用电器是消耗电能的装置；
发光二极管具有单向导电性，而电铃没有这样的性质，所以可用发光二极管判断电源的正负极；
具体方法为：把二极管的正负极分别与电池的两极相连，若二极管发光，则与二极管正极相连
的一极为电池的正极，与二极管负极相连的一极为电池的负极；若二极管不发光，则与二极管
正极相连的一极为电池的负极，与二极管负极相连的一极为电池的正极。
