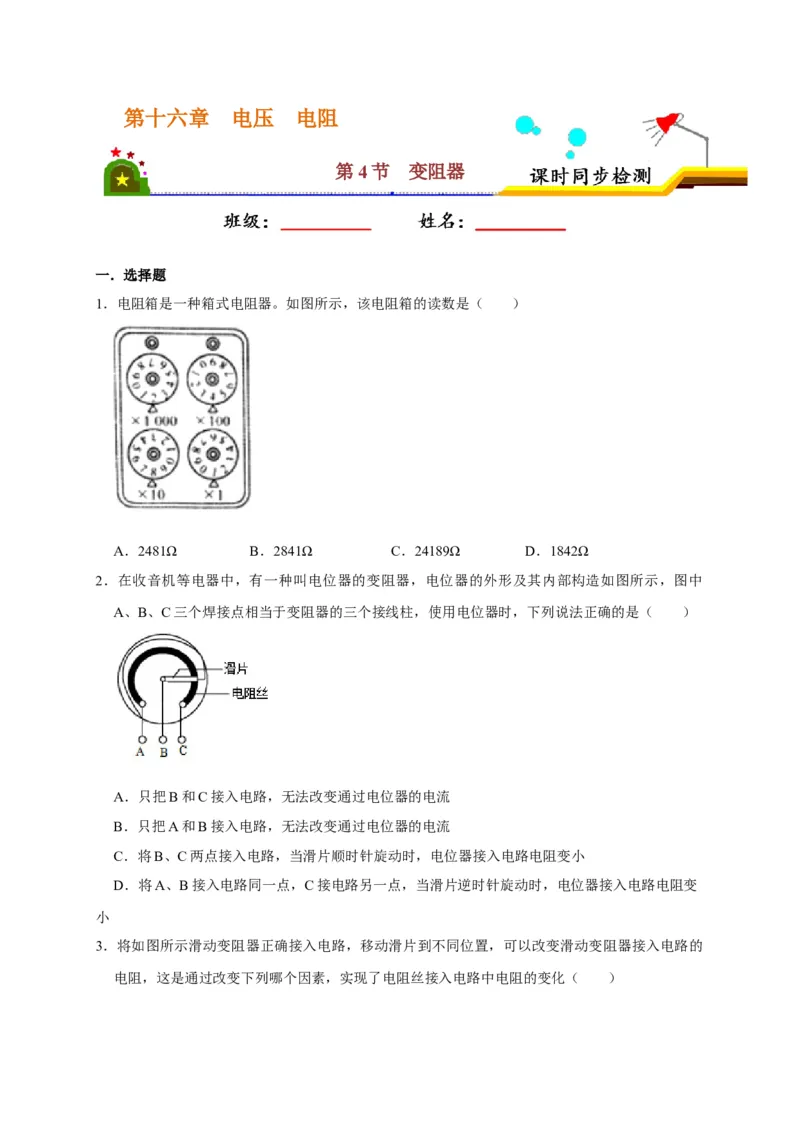

第十六章 电压 电阻
第4节 变阻器
一．选择题
1．电阻箱是一种箱式电阻器。如图所示，该电阻箱的读数是（ ）
A．2481Ω B．2841Ω C．24189Ω D．1842Ω
2．在收音机等电器中，有一种叫电位器的变阻器，电位器的外形及其内部构造如图所示，图中
A、B、C三个焊接点相当于变阻器的三个接线柱，使用电位器时，下列说法正确的是（ ）
A．只把B和C接入电路，无法改变通过电位器的电流
B．只把A和B接入电路，无法改变通过电位器的电流
C．将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变小
D．将A、B接入电路同一点，C接电路另一点，当滑片逆时针旋动时，电位器接入电路电阻变
小

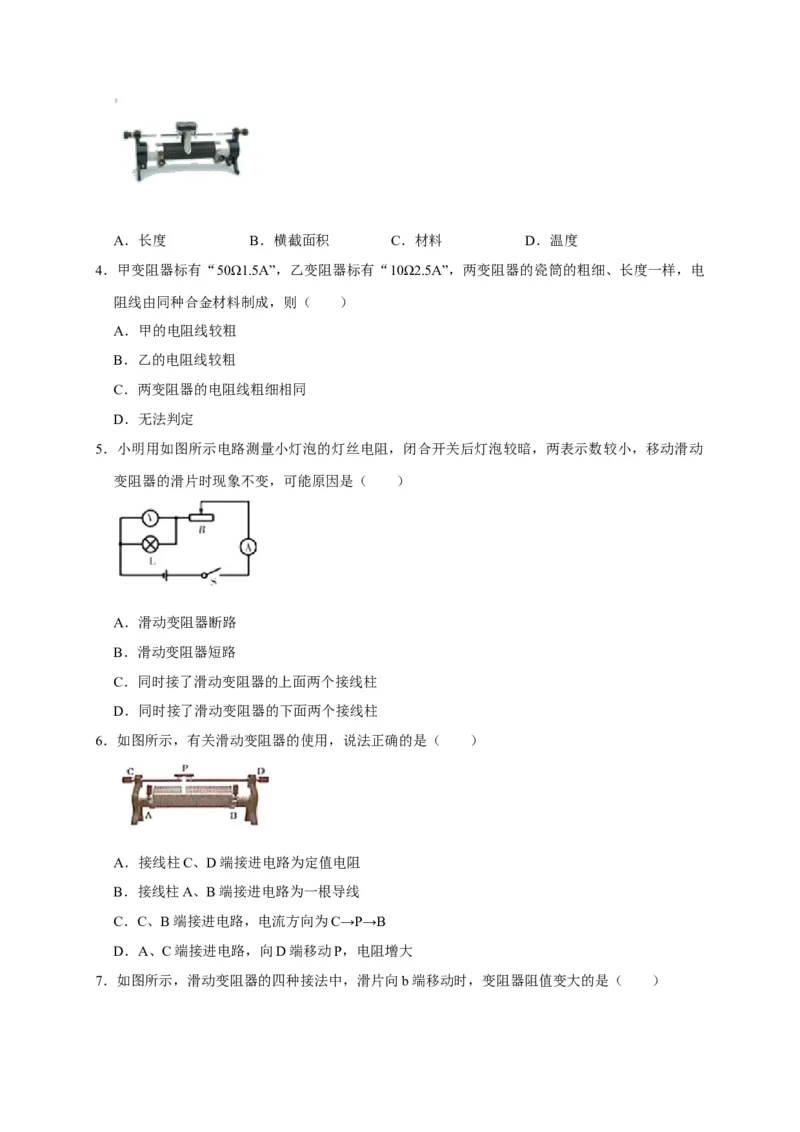

3．将如图所示滑动变阻器正确接入电路，移动滑片到不同位置，可以改变滑动变阻器接入电路的
电阻，这是通过改变下列哪个因素，实现了电阻丝接入电路中电阻的变化（ ）A．长度 B．横截面积 C．材料 D．温度
4．甲变阻器标有“50Ω1.5A”，乙变阻器标有“10Ω2.5A”，两变阻器的瓷筒的粗细、长度一样，电
阻线由同种合金材料制成，则（ ）
A．甲的电阻线较粗
B．乙的电阻线较粗
C．两变阻器的电阻线粗细相同
D．无法判定
5．小明用如图所示电路测量小灯泡的灯丝电阻，闭合开关后灯泡较暗，两表示数较小，移动滑动
变阻器的滑片时现象不变，可能原因是（ ）
A．滑动变阻器断路
B．滑动变阻器短路
C．同时接了滑动变阻器的上面两个接线柱
D．同时接了滑动变阻器的下面两个接线柱
6．如图所示，有关滑动变阻器的使用，说法正确的是（ ）
A．接线柱C、D端接进电路为定值电阻
B．接线柱A、B端接进电路为一根导线
C．C、B端接进电路，电流方向为C→P→B
D．A、C端接进电路，向D端移动P，电阻增大

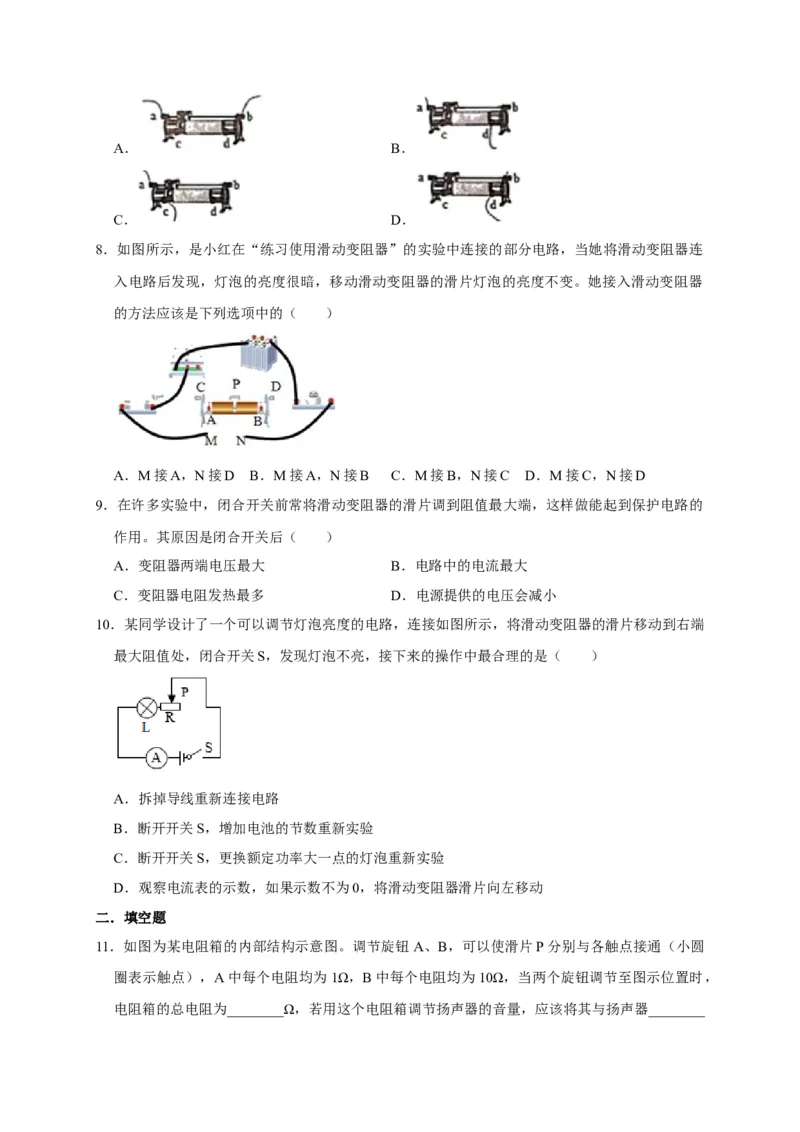

7．如图所示，滑动变阻器的四种接法中，滑片向b端移动时，变阻器阻值变大的是（ ）A． B．
C． D．

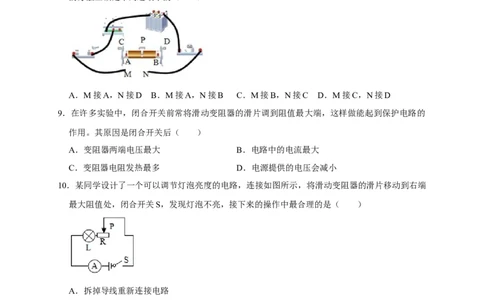

8．如图所示，是小红在“练习使用滑动变阻器”的实验中连接的部分电路，当她将滑动变阻器连
入电路后发现，灯泡的亮度很暗，移动滑动变阻器的滑片灯泡的亮度不变。她接入滑动变阻器
的方法应该是下列选项中的（ ）
A．M接A，N接D B．M接A，N接B C．M接B，N接C D．M接C，N接D
9．在许多实验中，闭合开关前常将滑动变阻器的滑片调到阻值最大端，这样做能起到保护电路的
作用。其原因是闭合开关后（ ）
A．变阻器两端电压最大 B．电路中的电流最大
C．变阻器电阻发热最多 D．电源提供的电压会减小
10．某同学设计了一个可以调节灯泡亮度的电路，连接如图所示，将滑动变阻器的滑片移动到右端
最大阻值处，闭合开关S，发现灯泡不亮，接下来的操作中最合理的是（ ）
A．拆掉导线重新连接电路
B．断开开关S，增加电池的节数重新实验
C．断开开关S，更换额定功率大一点的灯泡重新实验
D．观察电流表的示数，如果示数不为0，将滑动变阻器滑片向左移动
二．填空题

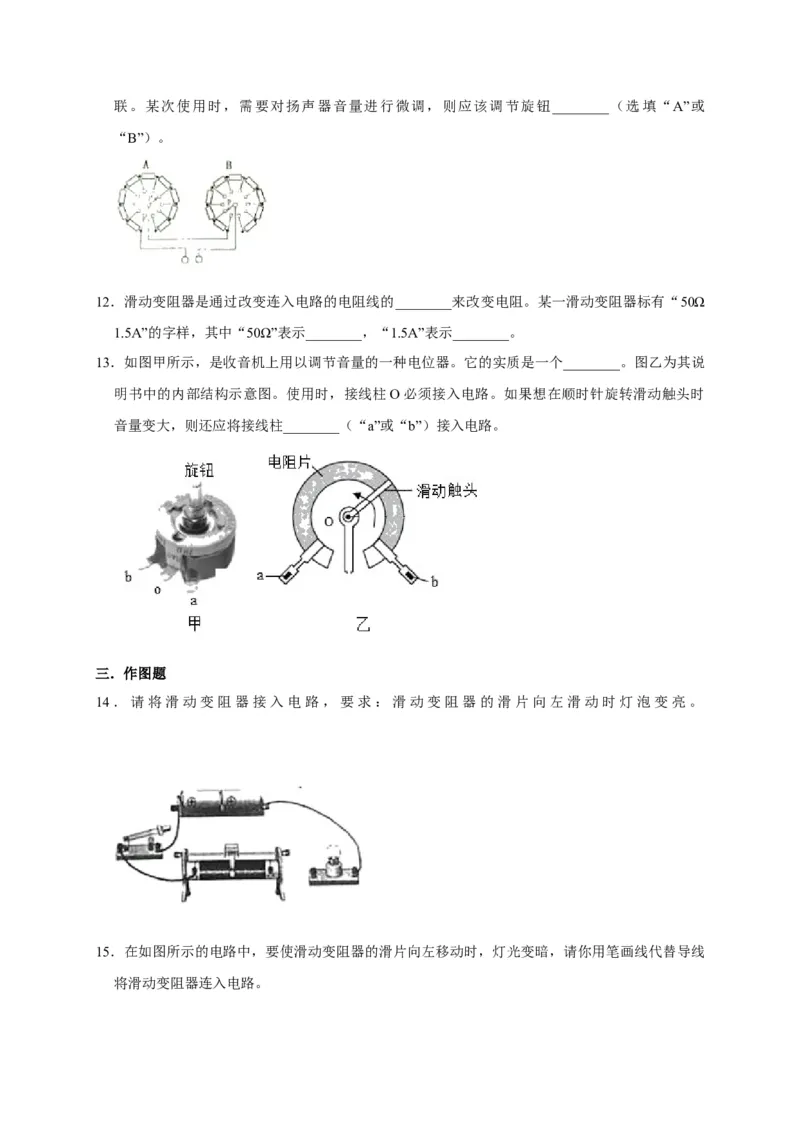

11．如图为某电阻箱的内部结构示意图。调节旋钮 A、B，可以使滑片P分别与各触点接通（小圆
圈表示触点），A中每个电阻均为1Ω，B中每个电阻均为10Ω，当两个旋钮调节至图示位置时，
电阻箱的总电阻为________Ω，若用这个电阻箱调节扬声器的音量，应该将其与扬声器________联。某次使用时，需要对扬声器音量进行微调，则应该调节旋钮________（选填“A”或
“B”）。
12．滑动变阻器是通过改变连入电路的电阻线的________来改变电阻。某一滑动变阻器标有“50Ω
1.5A”的字样，其中“50Ω”表示________，“1.5A”表示________。

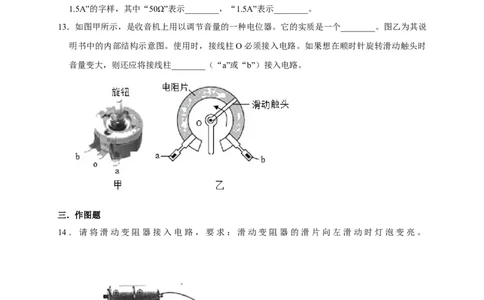

13．如图甲所示，是收音机上用以调节音量的一种电位器。它的实质是一个________。图乙为其说
明书中的内部结构示意图。使用时，接线柱O必须接入电路。如果想在顺时针旋转滑动触头时
音量变大，则还应将接线柱________（“a”或“b”）接入电路。
三．作图题
14．请将滑动变阻器接入电路，要求：滑动变阻器的滑片向左滑动时灯泡变亮。
15．在如图所示的电路中，要使滑动变阻器的滑片向左移动时，灯光变暗，请你用笔画线代替导线
将滑动变阻器连入电路。四．实验探究题

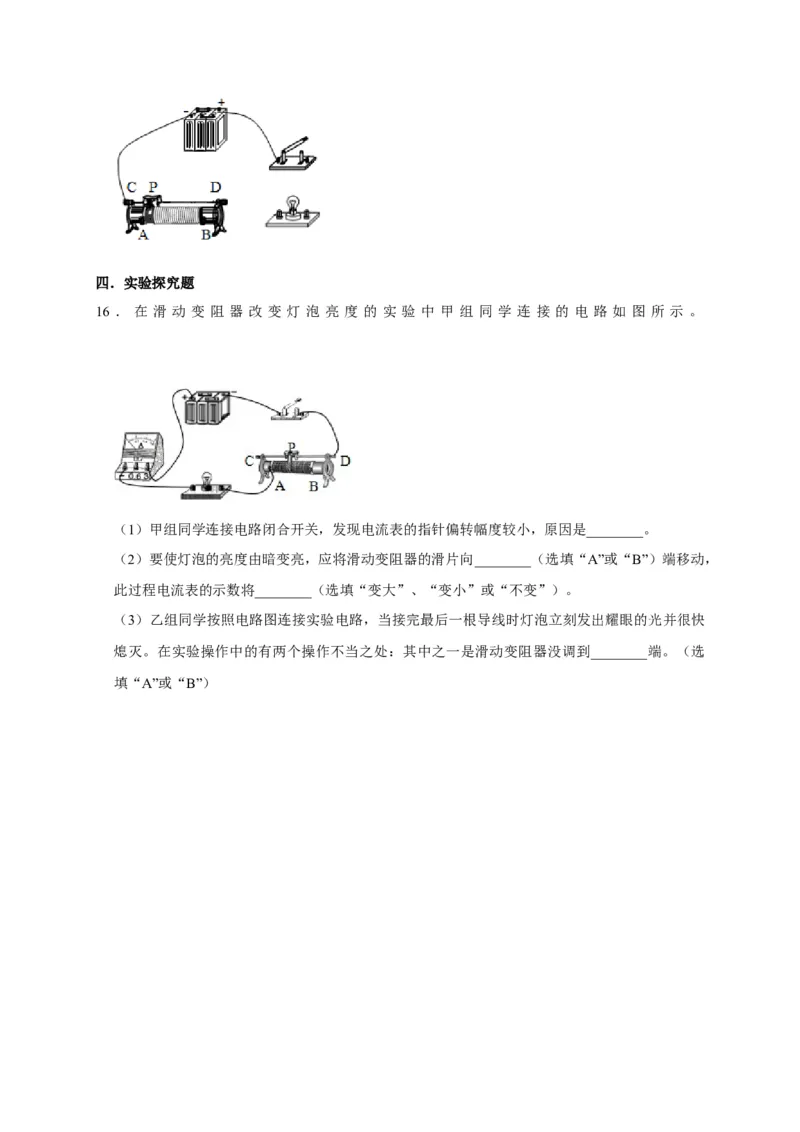

16 ． 在 滑 动 变 阻 器 改 变 灯 泡 亮 度 的 实 验 中 甲 组 同 学 连 接 的 电 路 如 图 所 示 。
（1）甲组同学连接电路闭合开关，发现电流表的指针偏转幅度较小，原因是________。
（2）要使灯泡的亮度由暗变亮，应将滑动变阻器的滑片向________（选填“A”或“B”）端移动，
此过程电流表的示数将________（选填“变大”、“变小”或“不变”）。
（3）乙组同学按照电路图连接实验电路，当接完最后一根导线时灯泡立刻发出耀眼的光并很快
熄灭。在实验操作中的有两个操作不当之处：其中之一是滑动变阻器没调到________端。（选
填“A”或“B”）
