学习目标：
1．通过演示模拟舞台灯光的变化，让学生理解滑动变阻器工作的原理；通过问题引导、动画演示和学生的分
析讨论，让学生知道滑动变阻器的结构、结构示意图和电路图符号；
2．通过学生自主探究怎样正确使用滑动变阻器，让学生掌握正确使用滑动变阻器的方法；
3．通过指导学生的实验操作，培养学生正确使用仪器的技能和良好习惯。
学案导学

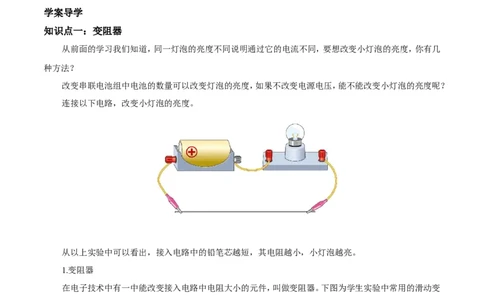

知识点一：变阻器
从前面的学习我们知道，同一灯泡的亮度不同说明通过它的电流不同，要想改变小灯泡的亮度，你有几
种方法？
改变串联电池组中电池的数量可以改变灯泡的亮度，如果不改变电源电压，能不能改变小灯泡的亮度呢？
连接以下电路，改变小灯泡的亮度。
从以上实验中可以看出，接入电路中的铅笔芯越短，其电阻越小，小灯泡越亮。
1.变阻器
在电子技术中有一中能改变接入电路中电阻大小的元件，叫做变阻器。下图为学生实验中常用的滑动变
阻器。其中ABCD为四个接线柱，P为滑片，可以左右滑动，改变滑片P的位置，可以改变滑动变阻器接入电路
的电阻。
2.滑动变阻器的使用：

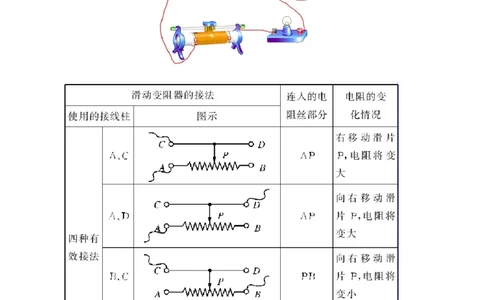

把滑动变阻器的不同接线柱接入电路，移动滑片，观察小灯泡亮度，判断电阻的变化情况：
以下两种接法，不能改变灯泡亮度和电路中的电流，是无效的：由以上实验可知：滑动变阻器是靠改变接入电路的电阻线的长度来改变电阻，从而调节电路中的电流的。
3.用滑动变阻器控制电阻两端的电压：

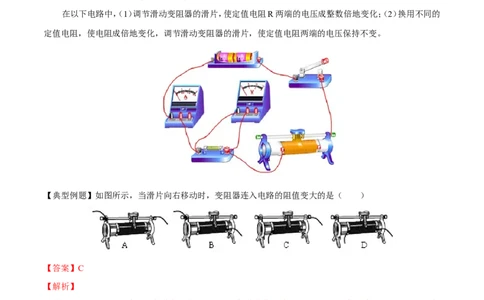

在以下电路中，（1）调节滑动变阻器的滑片，使定值电阻R两端的电压成整数倍地变化；（2）换用不同的
定值电阻，使电阻成倍地变化，调节滑动变阻器的滑片，使定值电阻两端的电压保持不变。
【典型例题】如图所示，当滑片向右移动时，变阻器连入电路的阻值变大的是（ ）
【答案】C
【解析】
试题分析：滑动变阻器有四个接线柱，选择一上一下接线柱接入电路，滑动变阻器接入电路的部分取决于接
入的下面接线柱．移动滑片时，改变连入电路的电阻丝的长度，改变连入电路电阻的大小．
A、由图示可知，滑动变阻器同时接上面两个接线柱，滑动变阻器接入电路的阻值为零，移动滑片，接入电路
的电阻丝不变，故A错误；
B、由图示可知，滑片向右移动时，滑动变阻器接入电路的电阻丝长度变短，接入电路的阻值变小，故B错误；
C、由图示可知，滑片向右移动时，滑动变阻器接入电路的电阻丝长度变长，接入电路的阻值变大，故C正确；
D、由图示可知，滑动变阻器同时接下面两个接线柱，滑动变阻器阻值全部接入电路，成为定值电阻，移动滑片滑动变阻器接入电路的阻值不变，故D错误；
故选C．
【针对训练】如下图所示的电路中，电源两端电压保持不变。开关S闭合，灯L正常发光，将滑动变阻器的滑
片P向右滑动，则下列说法中正确的是（ ）

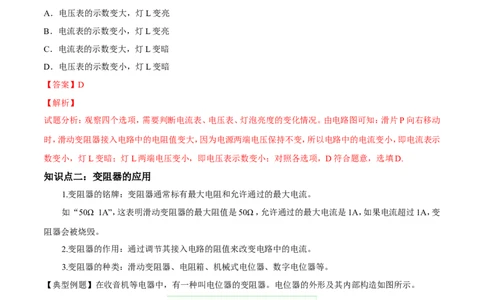

A．电压表的示数变大，灯L变亮
B．电流表的示数变小，灯L变亮
C．电流表的示数变大，灯L变暗
D．电压表的示数变小，灯L变暗
【答案】D
【解析】
试题分析：观察四个选项，需要判断电流表、电压表、灯泡亮度的变化情况。由电路图可知：滑片P向右移动
时，滑动变阻器接入电路中的电阻值变大，因为电源两端电压保持不变，所以电路中的电流变小，即电流表示
数变小，灯L变暗；灯L两端电压变小，即电压表示数变小；对照各选项，D符合题意，选填D.
知识点二：变阻器的应用
1.变阻器的铭牌：变阻器通常标有最大电阻和允许通过的最大电流。
如“50Ω 1A”，这表明滑动变阻器的最大阻值是50Ω ，允许通过的最大电流是1A，如果电流超过1A，变
阻器会被烧毁。
2.变阻器的作用：通过调节其接入电路的阻值来改变电路中的电流。
3.变阻器的种类：滑动变阻器、电阻箱、机械式电位器、数字电位器等。
【典型例题】在收音机等电器中，有一种叫电位器的变阻器。电位器的外形及其内部构造如图所示。
A、B、C三个焊接点相当于变阻器的三个接线柱。使用电位器时，下列说法中不正确的是
A. 只把A和C接入电路，无法改变通过电位器的电流
B. 把A和B接入电路，当滑片顺时针旋动时，电位器接入电路电流变小C. 将A、B接入电路同一点，C接电路另一点，可以改变通过电位器的电流
D. 只将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变大
【答案】D
【解析】A、只把A和C接入电路，电位器相当于定值电阻，移动滑片，电阻不变，电源电压不变，无法改变通
过电位器的电流．不符合题意．
B、把A和B接入电路，接入了左半段，当滑片顺时针旋动时，电位器接入电路电阻增大，电源电压不变，电流
变小．不符合题意．
C、将A、B接入电路同一点，C接电路另一点，左半段被滑片短路，只接入右半段，移动滑片能改变电路中的
电阻，电源电压不变，可以改变通过电位器的电流．不符合题意．
D、只将B、C两点接入电路，接入了右半段，当滑片顺时针旋动时，电位器接入电路电阻变小．符合题意．
故选D．
【针对训练】（1）如左图所示的电阻箱的阻值为___________欧姆，该电阻箱的变阻范围是___________欧姆。
（2）如中图的电流表，若选0~0.6A的量程，读数为 A；若选0~3A的量程，读数为 A。
【答案】（1）2000，0—9999；（2）0.22，1.1
【解析】
试题分析：（1）变阻箱的读数方法：用“△”所对的数字乘以下面的倍数，然后把它们相加，即得连入的电阻
值。变阻箱的电阻值：2×1000Ω+2×100Ω+2×10Ω+2×1Ω=2000Ω，其变阻范围是0--9999Ω；
（2）电流表的读数方法：先看所选择的量程，再看对应的分度值，最后根据指针指的位置读数。若选0~0.6A的
量程，分度值是0.02A，读数为0.22A；若选0~3A的量程，分度值是0.1A，读数为1.1A。
