1.将如图所示的滑动变阻器连入电路，要求当滑动变阻器滑片P向D端移动时，接入电路中电阻变大，则滑
动变阻器连入电路的接线柱应是
P
C D
0.
5
A B
D
A．A和C B．A和B C．B和D D．C和D
【答案】A
【解析】滑片向右移动电阻变大，说明左下角的A接线柱接入了电路，C、D接线柱可任选一个，A选项符合题
意
2.如图所示的电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片向右滑动时，下列分析正确的是(
)
A．灯泡变亮，电流表的示数变大
B．灯泡变暗，电流表的示数变小
C．灯泡亮度不变，电流表的示数变大
D．灯泡亮度不变，电流表的示数变小
【答案】A
【解析】在电路中灯泡和滑动变阻器是串联的，电流表测量的是电路中的总电流。电源电压保持不变，闭合开
关S，当滑动变阻器的滑片向右滑动时，滑动变阻器的电阻变小，电路中总电阻也变小，电路中的电流变大，
灯泡会变亮。故选A。
3.小红在做“用滑动变阻器改变灯泡亮度”的实验时，连好电路将滑动变阻器的滑片滑到最大阻值处，闭合
开关S，发现灯泡不亮。接下来，以下做法最合理的是（ ）
A．观察电流表的示数是否为零，判断电路是否断路
B．断开开关S，更换灯泡重新实验C．断开开关S，增加电池的个数重新实验
D．断开开关S，拆掉导线重新连接电路
【答案】A
【解析】闭合开关S，发现灯泡不亮。接下来应观察电流表的示数是否为零，判断电路是否断路，如不为零，说
明电路正确，只是变阻器接入电路的电阻较大，移动滑片即可使灯泡发光，如电流表为零，说明电路出现了断
路，重新检查电路。故选A。

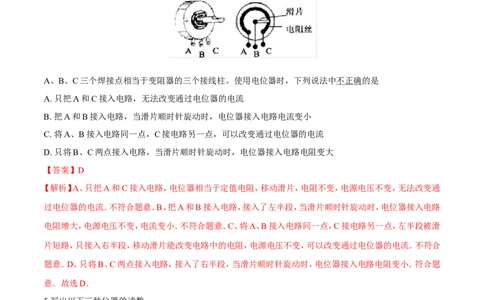

4. 在收音机等电器中，有一种叫电位器的变阻器。电位器的外形及其内部构造如图所示。
A、B、C三个焊接点相当于变阻器的三个接线柱。使用电位器时，下列说法中不正确的是
A. 只把A和C接入电路，无法改变通过电位器的电流
B. 把A和B接入电路，当滑片顺时针旋动时，电位器接入电路电流变小
C. 将A、B接入电路同一点，C接电路另一点，可以改变通过电位器的电流
D. 只将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变大
【答案】D
【解析】A、只把A和C接入电路，电位器相当于定值电阻，移动滑片，电阻不变，电源电压不变，无法改变通
过电位器的电流．不符合题意．B、把A和B接入电路，接入了左半段，当滑片顺时针旋动时，电位器接入电路
电阻增大，电源电压不变，电流变小．不符合题意．C、将A、B接入电路同一点，C接电路另一点，左半段被滑
片短路，只接入右半段，移动滑片能改变电路中的电阻，电源电压不变，可以改变通过电位器的电流．不符合
题意．D、只将B、C两点接入电路，接入了右半段，当滑片顺时针旋动时，电位器接入电路电阻变小．符合题
意．故选D．

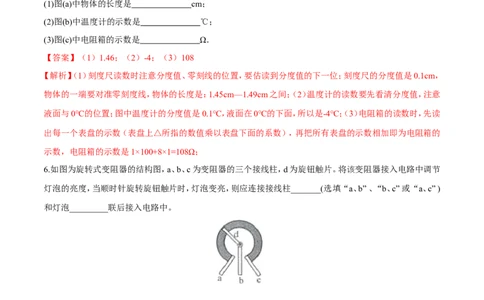

5.写出以下三种仪器的读数．(1)图(a)中物体的长度是 cm；
(2)图(b)中温度计的示数是 ℃；
(3)图(c)中电阻箱的示数是 Ω．
【答案】（1）1.46；（2）-4；（3）108
【解析】（1）刻度尺读数时注意分度值、零刻线的位置，要估读到分度值的下一位；刻度尺的分度值是0.1cm，
物体的一端要对准零刻度线，物体的长度是：1.45cm—1.49cm之间；（2）温度计的读数要先看清分度值，注意
液面与0℃的位置；图中温度计的分度值是0.1℃，液面在0℃的下面，所以是-4℃；（3）电阻箱的读数时，先读
出每一个表盘的示数（表盘上△所指的数值乘以表盘下面的系数），再把所有表盘的示数相加即为电阻箱的
示数，电阻箱的示数是1×100+8×1=108Ω；
6.如图为旋转式变阻器的结构图，a、b、c为变阻器的三个接线柱，d为旋钮触片。将该变阻器接入电路中调节
灯泡的亮度，当顺时针旋转旋钮触片时，灯泡变亮，则应连接接线柱_______(选填“a、b” 、“b、c” 或“a、c” )
和灯泡_________联后接入电路中。
【答案】b、c；串
【解析】由于当顺时针旋转旋钮触片时，灯泡变亮，说明电阻变小，故应该把“b、c”两点接入电路中；并且让
它与灯泡串联。

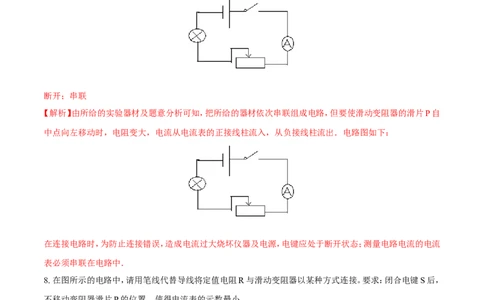

7. 在“用滑动变阻器改变电路电流”实验中，实验室提供的实验器材如图所示。请你设计电路，要求：闭合电
键后，小灯发光，当滑动变阻器的滑片P自中点向左移动时，电流表的示数不断变小。在方框中画出你设计的
电路图__________。在连接电路时，电键应处于__________状态（选填“断开”或“闭合”），电流表应__________（选填“串联”或“并联”）在被测电路中。
【答案】
断开；串联
【解析】由所给的实验器材及题意分析可知，把所给的器材依次串联组成电路，但要使滑动变阻器的滑片P自
中点向左移动时，电阻变大，电流从电流表的正接线柱流入，从负接线柱流出．电路图如下：
在连接电路时，为防止连接错误，造成电流过大烧坏仪器及电源，电键应处于断开状态；测量电路电流的电流
表必须串联在电路中．
8. 在图所示的电路中，请用笔线代替导线将定值电阻R与滑动变阻器以某种方式连接。要求：闭合电键S后，
不移动变阻器滑片P的位置，使得电流表的示数最小。
【答案】【解析】闭合电键S后，不移动变阻器滑片P的位置，使得电流表的示数最小，说明此时滑动变阻器接入电路
中的电阻最大。根据滑片远离下方接线柱时接入电路的电阻变大可知，左下方接线柱与定值电阻串联，然后
组成电路 ，见上图。
9. 如图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上。补上后要求：①电压表测小灯两端电压；
②闭合电键S，向左端移动滑动变阻器的滑片P，小灯变亮。
【答案】
【解析】电压表测小灯泡的电压，要与小灯泡并联；向左移动滑片时灯变亮，说明滑动变阻器的阻值减小，则
下面使用了左侧接线柱。
