文档内容
1.一段金属导体两端电压是4.5V时，导体电阻是24Ω，断开电源使导体两端的电压为0时，导体的电阻是（
）
A．0 B．24Ω C．12Ω D．6Ω
【答案】B
【解析】电压是形成电流的原因，断开电源导体中电流为零，但电阻不会变化，仍然是24Ω．
故选B．

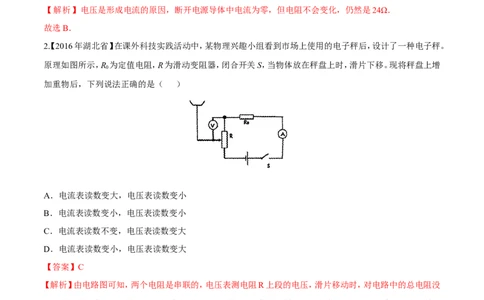

2【. 2016年湖北省】在课外科技实践活动中，某物理兴趣小组看到市场上使用的电子秤后，设计了一种电子秤。
原理如图所示，R 为定值电阻，R为滑动变阻器，闭合开关S，当物体放在秤盘上时，滑片下移。现将秤盘上增
0
加重物后，下列说法正确的是（ ）
A．电流表读数变大，电压表读数变小
B．电流表读数变小，电压表读数变小
C．电流表读数不变，电压表读数变大
D．电流表读数变小，电压表读数变大
【答案】C
【解析】由电路图可知，两个电阻是串联的，电压表测电阻R上段的电压，滑片移动时，对电路中的总电阻没
有影响，所以电流表示数不变；当重物增加时，滑片下移，电压表所测部分的电阻增大，由于电流不变，所以
电压表的示数将变大，故应选C。
3【. 2016年湖南省邵阳】小梅同学设计了如图所示的汽车有害尾气排放检测电路。其中，R为气敏电阻，它的
阻值随有害尾气浓度的增大而变小，电源电压恒定不变，R 为定值电阻。闭合开关，当有害尾气浓度增大时（
0
）A．电压表示数变大，电流表示数变大 B．电压表示数变小，电流表示数变小
C．电压表示数变大，电流表示数变小 D．电压表示数变小，电流表示数变大
【答案】D
【解析】R的阻值随有害尾气浓度的增大而变小，当有害尾气浓度增大时R的阻值变小，电压表测量R两
端的电压，在串联电路中阻小压小，阻小流大，电流表示数增大。正确D。

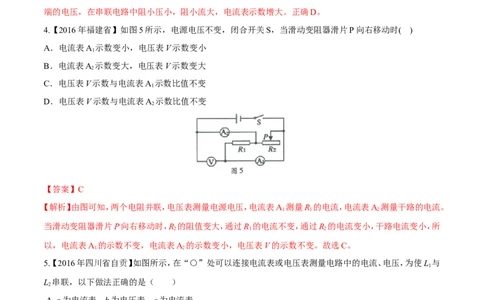

4.【2016年福建省】如图5所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时( )
A．电流表A 示数变小，电压表V示数变小
1
B．电流表A 示数变大，电压表V示数变大
2
C．电压表V示数与电流表A 示数比值不变
1
D．电压表V示数与电流表A 示数比值不变
2
【答案】C
【解析】由图可知，两个电阻并联，电压表测量电源电压，电流表A 测量R 的电流，电流表A 测量干路的电流。
1 1 2
当滑动变阻器滑片P向右移动时，R 的阻值变大，通过R 的电流不变，通过R 的电流变小，干路电流变小，所
2 1 2
以，电流表A 的示数不变，电流表A 的示数变小，电压表V的示数不变。故选C。
1 2
5.【 2016年四川省自贡】如图所示，在“○”处可以连接电流表或电压表测量电路中的电流、电压，为使L 与
1
L 串联，以下做法正确的是（ ）
2
A. a为电流表，b为电压表，c为电流表
B. a为电压表，b为电压表，c为电流表
C. a为电流表，b为电流表，c为电压表
D. a为电流表，b为电流表，c为电流表【答案】B
【解析】a为电流表，b为电压表，c为电流表时，灯泡L 被短路不符合题意，A错；a为电压表，b为电压表，c为
1
电流表时，两灯是串联的，符合题意，B正确； a为电流表，b为电流表，c为电压表 时，电路被短路，不符合
题意，C错；a为电流表，b为电流表，c为电流表时，电路被短路，不符合题意，D错；故应选B。
6.【2016年四川省资阳】如图所示是酒精浓度检测仪及其原理图，它实际上是由一节干电池（电压不变）、一
个气敏电阻R（相当于阻值随酒精气体浓度变化的变阻器，酒精浓度越大阻值越小）与定值电阻R 及一个电
2 1
压表组成。驾驶员呼出的酒精气体浓度越大，则（ ）
A．气敏电阻R 的阻值越大，电压表的示数越大
2
B．通过电阻R 的电流越小，电压表的示数越大
2
C．通过电阻R 的电流越大，电阻R 两端电压越小
1 2
D．气敏电阻R 的阻值越大，通过电阻R 的电流越大
2 1
【答案】C
【解析】观察电路图可见，电阻R 与R 及电源内阻r串联，电压表测量电阻R 两端电压。串联电阻的总电阻等
1 2 1
于各串联电阻之和。R 的阻值越大，串联电路总电阻越大，由电源电压不变及欧姆定律可得电路中的电流变
2
小，R 两端电压变小，即电压表的示数越小，A选项说法错误；通过电阻R 的电流越小时，因为串联电路中电
1 2
流处处相等，由欧姆定律得R 两端电压变小，电压表示数越小，B选项说法错误；通过电阻R 的电流越大，由
1 1
欧姆定律知U=IR，R 及r两端电压变大，串联电路中各用电器两端电压和等于电源电压，所以电阻R 两端电
1 2
压变小，C选项说法正确，符合题意，选填C；电阻R 的阻值越大，电路总电阻越大，由欧姆定律可知电路中的
2
电流越小，流过R 的电流越小，D选项说法错误。答案：C。
1
7.【2016年湖北省黄石】如图所示的电路中，开关闭合后，滑动变阻器从左向右滑动的过程中，灯泡的亮度
（填“变亮”或“变暗”），电压表的示数将 （填“增大”或“减小”）。
【答案】变暗 增大
【解析】由图示可知，变阻器与灯泡是串联的，电压表测变阻两端的电压，滑动变阻器滑片从左向右滑动的过
程中，电阻变大，电流变小，灯泡变暗，灯泡两端的电压减小，所以电压表的示数变大。
8【. 2016年海南省】如图是甲、乙两导体的电流与电压的关系图像，由图可知，甲的电阻是 Ω 。若将甲和乙并联接在电路中，通过它们的电流之比I甲︰I乙= 。
【答案】10 2：1
【解析】由图像可知，两个电阻的阻值都是一定的，当电压都为2V时，甲的电流为0.2A，乙的电流为0.1A，所
以由欧姆定律可得，甲的电阻为10Ω，乙的电阻为20Ω；当把它们并联接到电路中时，电压相等，电流与电阻
成反比，所以电流之比为20：10=2：1。

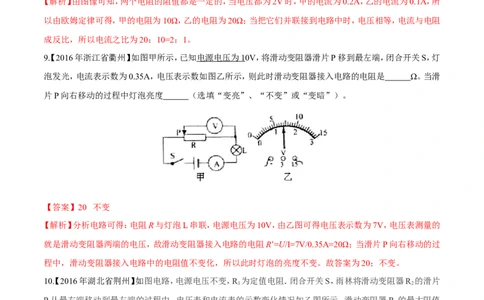

9【. 2016年浙江省衢州】如图甲所示，已知 电源电压为 10V，将滑动变阻器滑片P移到最左端，闭合开关S，灯
泡发光，电流表示数为0.35A，电压表示数如图乙所示，则此时滑动变阻器接入电路的电阻是 Ω。当滑
片P向右移动的过程中灯泡亮度 （选填“变亮”、“不变”或“变暗”）。
【答案】20 不变
【解析】分析电路可得：电阻R与灯泡L串联，电源电压为10V，由乙图可得电压表示数为7V，电压表测量的
就是滑动变阻器两端的电压，故滑动变阻器接入电路的电阻R’=U/I=7V/0.35A=20Ω；当滑片P向右移动的过
程中，滑动变阻器接入电路中的电阻值不变化，所以此时灯泡的亮度不变。故答案为20；不变。
10【. 2016年湖北省荆州】如图电路，电源电压不变，R 为定值电阻．闭合开关S，雨林将滑动变阻器R 的滑片
1 2
P从最右端移动到最左端的过程中，电压表和电流表的示数变化情况如乙图所示，滑动变阻器R 的最大阻值
2
是 Ω；滑动变阻器的滑片P在中点时，电流表的示数为 A .【答案】20；0.3
【解析】滑动变阻器R 的滑片P在最右端时，滑动变阻器R 的阻值最大，从乙图上看出其最大电压为4V，电
2 2
流0.2A，则最大电阻20Ω；滑动变阻器的滑片P在中点时，接入电路中电阻为10Ω，从乙图看出电压为3V，电
流为0.3A时滑动变阻器的电阻为10Ω，则电流表示数为0.3A。
11【. 2016年湖南省益阳】在“探究电流与电压的关系”的实验中，电源电压为3V，定值电阻为10Ω，滑动变
阻器规格为“10Ω 3A”。
（1）请你用笔画线代替导线，将图中的实验电路连接完整（导线不能交叉）；
- +
（2）合上开关，向左移动滑动变阻器的滑片，电流表的示数将 （填“变小”“变大”或“不变”）；
（3）通过定值电阻电流的变化范围是 ；
（4）实验数据记录如下表，分析实验数据可得：在电阻一定的情况下，通过导体的电流与导体两端的电压 。
实验次数 1 2 3 4 5 6 7
电压U/V 1.6 1.8 2.0 2.2 2.4 2.6 2.8
电流I/A 0.16 0.18 0.20 0.22 0.24 0.26 0.28
【答案】（1）如下图所示（2）变大；（3）0.3A～0.6A；（4）成正比
【解析】（1）电源电压为3V，电压表应选0～3V量程，电压表并联在灯泡两端，实物电路图如图所示．
（2）当P向左移动时，滑动变阻器接入电路的阻值变小，电路总电阻R变小，电源电压U不变，由I=U/R可知
电路电流变大，电流表示数变大；（3）当滑片位于最右端时，电阻R与滑动变阻器的最大阻值串联，电路中的
电阻最大，电流最小，即I =U/R =6V（/ 10Ω+10Ω）=0.3A；当滑片位于b端时，电路为R的基本电路，电路中
min 总
的电阻最小，电流最大，即I =U/R=6V/10Ω=0.6A；所以电路中电流的变化范围为0.3A～0.6A；（4）在表中，
max 0
导体的电阻10Ω一定，流过导体的电流随电压的增大而增大，电压增加几倍，电流也增加几倍，结论：电阻一
定时，导体中的电流与导体两端的电压成正比
12【. 2016年重庆市】如图所示，电源电压恒为12V，电阻R 为20Ω，当开关S闭合后，电压表的示数为8V。求：
1（1）电阻R 两端的电压；
1
（2）通过电阻R 的电流。
2
【答案】（1）4V；（2）0.2A
【解析】（1）电压表测量电阻R 两端的电压 ，则 ；
2
（2）因为R 与R 串联，所以电流相等， 。
1 2
