第十七章《欧姆定律》单元达标精品检测试卷
说明：本试卷满分100分，考试时间90分钟
一、选择题（12个小题，每小题2分，共24分）
1．根据表格中数据，下列说法正确的是（ ）
物质 铁 铝 铜 煤油
ρ/（kg/m3） 7.9×103 2.7×103 8.9×103 0.8×103
c/[J/（kg•℃）] 0.46×103 0.88×103 0.39×103 2.1×103
长lm、横截面积1mm2的 0.096 0.027 0.017 /
导线在20℃时的电阻值/Ω
A．质量相同的铜块和铝块，铜块的体积更大
B．体积相同的正方体铜块和铁块放在水平桌面上，物块对桌面的压强 p与其边长L的关系图象如图，则图
线a表示铁块的p与L的关系
C．将质量相同的铁块和铝块均匀拉成长度相同的铁线和铝线，串联后接入电路中，则铁线两端的电压更
大
D．煤油和水体积之比为2：1，吸收热量之比为12：5，则升高温度之比为3：1
2. 甲图是灯泡1和定值电阻R的1-U图象，将L和R先后以乙图和丙图两种方式连在同电源上，若乙图
中U: U=m,丙图中，I: I=n,则下述正确的是（ ）
L R L RA. m=n B、 m>n C. m<n D, mn=1

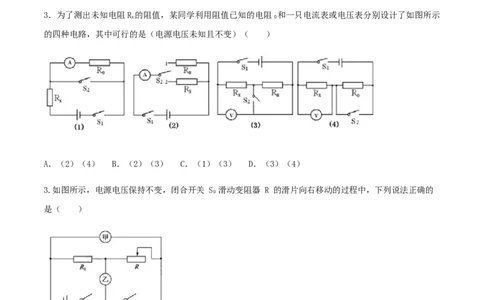

3．为了测出未知电阻R 的阻值，某同学利用阻值已知的电阻 和一只电流表或电压表分别设计了如图所示
x 0
的四种电路，其中可行的是（电源电压未知且不变）（ ）
A．（2）（4） B．（2）（3） C．（1）（3） D．（3）（4）
3.如图所示，电源电压保持不变，闭合开关 S 滑动变阻器 R 的滑片向右移动的过程中，下列说法正确的
0
是（ ）
A．闭合开关 S，若甲、乙均为电压表，则两表示数均变小
B．断开开关 S，若甲、乙均为电流表，则两表示数均变大
C．闭合开关 S，若甲、乙均为电压表，则甲示数不变，乙示数变大
D．断开开关 S，若甲、乙均为电流表，则乙示数不变，甲示数变大4.如图是新型节能应急台灯电路示意图，台灯充好电后，使用时可通过调节滑动变阻器接入电路的阻值R
改变灯泡的亮度，假定电源电压、灯泡电阻不变，则灯泡两端电压U随R变化的图象是（ ）
A B C D
5.如图所示的电路中，电源电压保持不变，闭合开关 S，将滑动变阻器的滑片P向左移动，下列说法正确
的是（ ）
A．电流表A 的示数变小，电流变A 的示数变大
1 2
B．电流表A 的示数和电流表A 的示数同时变大
1 2
C．电压表的示数变大，电流表A 的示数变小
1
D．电压表的示数不变，电流表A 的示数变小
2
6.如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片 P向左移动时，三个电表的示
数变化情况是（ ）A．A的示数变小，V 的示数变大，V 的示数变小
1 2
B．A的示数变大，V 的示数变小，V 的示数变大
1 2
C．A的示数变小，V 的示数不变，V 的示数变大
1 2
D．A的示数变大，V 的示数不变，V 的示数变小
1 2

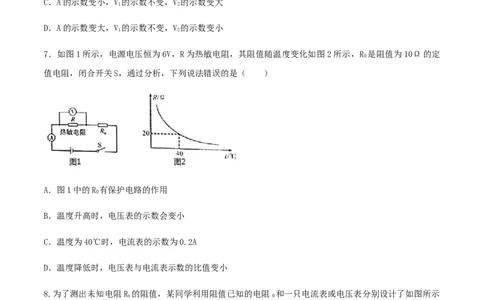

7．如图1所示，电源电压恒为6V，R为热敏电阻，其阻值随温度变化如图2所示，R 是阻值为10Ω的定
0
值电阻，闭合开关S，通过分析，下列说法错误的是（ ）
A．图1中的R 有保护电路的作用
0
B．温度升高时，电压表的示数会变小
C．温度为40℃时，电流表的示数为0.2A
D．温度降低时，电压表与电流表示数的比值变小
8.为了测出未知电阻R 的阻值，某同学利用阻值已知的电阻 和一只电流表或电压表分别设计了如图所示
x 0
的四种电路，其中可行的是（电源电压未知且不变）（ ）A．（2）（4） B．（2）（3） C．（1）（3） D．（3）（4）
9．如图所示的电路中，电源两端的电压保持不变，R 为定值电阻．闭合开关 S，在滑动变阻器的滑片P向
2
右滑动的过程中，关于电压表和电流表的示数变化，下列四个选项中，判断正确的是（ ）
A．电压表、电流表示数均变大
B．电压表、电流表示数均变小
C．电压表示数变大，电流表示数变小
D．电压表示数变小，电流表示数变大
10．如图所示，R 为定值电阻，R 为滑动变阻器，V 、V 为实验室用电压表（接线柱上标有“﹣”、
0 1 1 2
“3”、“15”），闭合开关后，调节滑片 P，使两电压表指针所指位置相同．下列说法中正确的是
（ ）
A．电压表V 与V 示数之比为1：5
1 2
B．通过两电阻电流之比4：1
C．R 与 R 两端电压之比为1：5
0 1
D．R 与 R 的阻值之比为1：4
0 1
11．如图所示是油量自动测定装置的示意图，O为杠杆支点，R 为定值电阻，R 是滑动变阻器，当闭合开
0 x关S后（ ）
A．滑动变阻器R 连入电路的阻值随油量的增加而增大
x
B．电流表的读数随油量的增加而减小
C．电压表的读数随油量的增加而增大
D．电压表改装成油量表刻度均匀
12．在如图所示的电路中，电源电压为6V，R=3Ω，R=6Ω．闭合开关S，下列说法正确的是（ ）
1 2
A．通过R 的电流为1AB．R 两端的电压为2V
1 1
C．干路中的电流为3A D．电路的总电阻为9Ω
二、填空题（10个小题，每空1分，共22分）
13.如图是酒驾检测中酒精检测仪的简化电路图。R 为定值电阻，R 为气敏电阻，它的阻值随酒精气体浓度
0 1
增大而减小。闭合开关，电源电压保持不变，若驾驶员呼出的酒精气体浓度越大，测试仪的电路中的电流
，电压表示数 。
14.如图所示的电路，电源电压保持不变，R 的阻值为15Ω，只闭合开关S，电流表的示数为0.2A；再闭
1
合开关S，电流表的示数变为0.5A，则此时电路的总功率为_____W，R 的阻值是______Ω．
1 215．在用伏安法测电阻的实验中，电压表的示数为4.8V，电流表的指针如图所示，则电流表的读数为
A，被测电阻的阻值为 Ω．
16.在如图甲所示的电路中，电源电压保持不变。当闭合开关S，滑动变阻器/的滑片P在a点时，电流表示
数为0.5A。将滑片P从a点移动到最右端的过程中，通过滑动变阻器的电流随电阻变化图像如图乙所示。
则电源电压U=_____ V。当滑动变阻器接入电路中的电阻最大时，电流表的读数为_____A。
17．如图所示，是一种测定油箱内油量的装置．其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆
连接，滑杆可以绕固定轴O转动，另一端固定一个浮子．当电流表示数越小时，滑动变阻器连入电路的阻
值 （填“越大”或“越小”），油箱内油量 （填“越多”或“越少”）．18．如图所示，闭合开关S，两电流表示数之比5：3，则R 与R 两端的电压之比U ：U= ．电阻之比
1 2 1 2
R：R= ．
1 2
19.用伏安法测量导体的电阻实验时，小明的实验方案和操作过程均正确，实验中所用的电流表、电压表
以及两表的连接和示数如图所示。电压表的示数为_____V,但通过观察发现电流表指针偏转过小，这样会
导致实验误差偏____，解决这一问题的措施是_____________。
20．小亮自制了一种测定风速的装置，如图所示，其中风速表是由电压表改装而成，R为定值电阻，R 为
1
滑动变阻器，“T”型管道的竖直管内装有可上下自由移动的轻质活塞A，A和滑动变阻器的滑片P相连．
请说明装置中“T”型管道内活塞能向上移动的原理： ．这种原理在生活中应用的实例有 （写一
种）．21．如图所示的电路，电源电压恒为9V，电阻R 阻值为10Ω．开关S 闭合、S 断开时，当滑动变阻器的
1 1 2
滑片移至中点时，电流表的示数为0.36A，滑动变阻器的最大阻值为 Ω．若将滑动变阻器的滑片向左
移，电流表的示数将 （选填“变大”、“变小”或“不变”）．将电压表和电流表的位置调换后，滑
动变阻器的滑片滑至最右端，同时闭合开关S、S，则通过R、R 的总电流为 A．
1 2 1 2
22．如图所示，闭合开关后，两个电阻是 联的，若电路中的两只电压表的规格完全相同，均有两个
量程（0～3V，0～15V）且各元件及连接均完好。闭合开关，两只电压表的指针偏转角度相同，则电阻R
1
与R 的比值为 。
2
三、作图题（2个小题，每个3分，共6分）
23．请将电源、电流表，电压表三个元件的符号填入下图电路的虚线框内，并将电路补充完整。要求：开
关S闭合后，电流方向如图所示，移动滑动变阻器的滑片P，小灯泡L变亮时，电压表的示数变小。24.请根据实物电路，在虚线框内画出对应的电路图。
V
－
3
15
R
+
－
四、实验探究题（3个小题，25题6分、26题8分、27题10分，共24分）
25．小明同学在“探究通过导体的电流与电阻的关系“时，他用如图所示的电路进行实险，可供选择的定
值电阻分别为2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω．实验中电阻R两端的电压始终保持3V不变，滑动
变阻器的规格为“15Ω 1A”。
（1）请用笔画线代替导线，将图中实物电路连接完整，要求滑动变阻器的滑片 P向B端移动时接入电路的
电阻变大。
（2）闭合开关后，小明发现电流表示数为0，电压表示数很大，故障原因可能是 。
（3）实验中，不能被选用的电阻为 Ω。（4）保证可用电阻均能正常进行实验，电源电压应该控制在 V至 V之间。
26．小敏用图甲所示电路来测定某定值电阻的阻值
实验次数 U/v I/A R/Ω
1 2.0 0.20 10.0
2 2.5
3 2.9 0.28 10.4
（1）闭合开关前，要将滑动变阻器滑片滑到 （选填“A”或“B”）端
（2）闭合开关后，发现只有一只电表的指针发生偏转，请结合图甲电路分析产生此现象的原因是
。
（3）排除故障后，进行三次实验，测得数据如上表。表中第二次实验的电流可从图乙中读取，根据这三
次测得的数据求得此电阻的阻值为 欧（保留一位小数）
（4）下列实验电路图丙中，也能够得出定值电阻R 阻值的电路有 。
x27．图甲为“探究电流与电阻的关系”的实验电路图，电源电压恒为3V，用电阻箱来选用不同的电阻，按
下述步骤进行实验，回答下列问题
（1）闭合开关S，将滑动变阻器的滑片P移到适当位置，调节电阻箱使接人电路的电阻为4Ω时，电流表
示数如图乙所示，为 A；电压表示数应为 V。
（2）将电阻箱调到一个阻值更大的电阻后，闭合开关，应将滑动变阻器的滑片向 端移动（选填“a”
或“b“），使电压表的示数保持不变，同时记下对应的电流值。
（3）多次改变电阻箱的阻值，重复上述操作，得到了下表中所示的数据，通过观察表中的数据，分析得
出：当电阻两端的电压一定时，接入电路的电阻越大，通过它的电流越 。
物理量 次 1 2 3 4 5
数
R （Ω） 4 5 10 20 25
I（A） 乙图的示 0.40 0.2 0.10 0.08
数 0
（4）为了进一步确定电流与电阻的定量关系，老师提出将表中各组电阻值的倒数算出，
请你在丙图中描点作出I﹣ 的图象，根据画出的图象可知：电压一定时，电流Ⅰ跟电阻
R成 比。五、计算应用题（2个小题，28题8分、29题6分、30题9分，共23分）
28.在如图甲所示的电路中，电源电压为18V保持不变，电阻R的阻值为10Ω。闭合开关S后，电流表A
1
的示数如图乙（a）所示。
A
（1）求电阻R两端的电压U。
1 1
（2）求此时滑动变阻器R连入电路的阻值。
2
（3）现有标有“20Ω 2A”、“50Ω 1A”字样的滑动变阻器可供选择，有一个表盘如图乙（b）所示的
电压表可接入电路。
当选用标有______字样的变阻器替换 R 总 = U I 总= 0 4 . . 3 5V A =15Ω ，并把电压表接入______两点间时（选填“AB”、“CD”、“AB
或CD”），在移动变阻器滑片P的过程中电压表示数的变化量ΔU最大。求电压表示数的最大变化量ΔU
。
最大29．如图1所示的电路中，定值电阻R 为10Ω，R 为滑动变阻器，电源电压保持不变．闭合开关S后，滑
1 2
片P从b端移动到a端的过程，电压表示数U与电流表示数I的关系图象如图2所示．求：
（1）电源电压；
（2）滑动变阻器的最大阻值．
30．电阻式传感器被广泛应用与测力、测压、称重，它的核心部分是一只可变电阻，一同学用如图甲所示
电路研究某电阻式传感器的特性，图中R 为定值电阻，R为电阻式传感器，当控制其阻值从0变为60Ω，
0
测得传感器消耗的电功率与通过它的电流关系图象如图乙所示，已知电源电压恒定不变．
（1）当通过传感器的电流为0.1A时，传感器的电阻为 Ω；
（2）求P 的值；
1
（3）求R 的阻值．
0
