第十六章《电压电阻》单元达标精品检测试卷
说明：本试卷满分100分，考试时间90分钟
一、选择题（12个小题，每小题3分，共36分）
1．小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，
则（ ）
A．两表都可能被烧坏
B．两表都不会被烧坏
C．电流表不会被烧坏
D．电压表不会被烧坏，电流表可能被烧坏
2.如图所示，甲、乙、丙、丁四种仪器测量的物理量的读数正确的是 （ ）
甲 乙 丙 丁
A.如图甲所示的温度计的示数为-39℃．
B.如图乙所示的弹簧测力计的示数为2N．
C.如图丙所示的金属块的质量是72g．D.如图丁所示的电阻箱的示数为5Ω．
3.如图所示电路，电源电压为12V，闭合开关S，移动滑动变阻器的滑片P，小灯泡始终亮，电流表有示数，
电压表示数为0V，则电路发生的故障可能是（ ）
A．开关接触不良 B．电流表断路
C．滑动变阻器断路 D．电压表断路
4.如图所示的电路，闭合开关S，灯泡L ，L 均不发光，且电流表Ⓐ和电压表Ⓥ指针均指在零刻度．现将
1 2
灯泡L 和L 位置对调，其余元件位置不变，重新闭合开关S时，发现两只灯泡仍不发光，电流表Ⓐ指针仍
1 2
然不动，但电压表Ⓥ的指针发生了明显偏转，依据上述信息可以判断（ ）
A．灯泡L 的灯丝断了 B．灯泡L 的灯丝断了
1 2
C．电源接线处松脱 D．电流表损坏了
5.下列关于电学元件使用的说法中，正确的是（ ）
A．电流表可以直接连接到电源两级
B．电压表应与被测用电器并联
C．滑动变阻器任意两个接线柱接入电路，都能改变电路中的电流
D．电能表应并联接在家庭电路的干路上
6.如图所示的电路，闭合开关S，灯泡L ，L 均不发光，且电流表Ⓐ和电压表Ⓥ指针均指在零刻度．现将
1 2
灯泡L 和L 位置对调，其余元件位置不变，重新闭合开关S时，发现两只灯泡仍不发光，电流表Ⓐ指针仍
1 2然不动，但电压表Ⓥ的指针发生了明显偏转，依据上述信息可以判断（ ）
A．灯泡L 的灯丝断了 B．灯泡L 的灯丝断了
1 2
C．电源接线处松脱 D．电流表损坏了

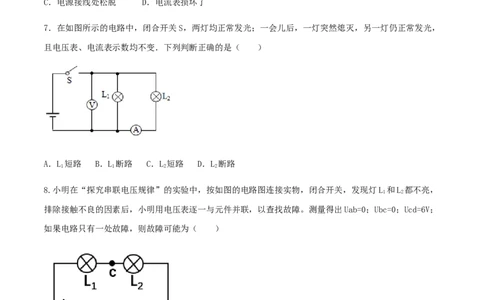

7．在如图所示的电路中，闭合开关S，两灯均正常发光；一会儿后，一灯突然熄灭，另一灯仍正常发光，
且电压表、电流表示数均不变．下列判断正确的是（ ）
A．L 短路 B．L 断路 C．L 短路 D．L 断路
1 1 2 2
8.小明在“探究串联电压规律”的实验中，按如图的电路图连接实物，闭合开关，发现灯L 和L 都不亮，
1 2
排除接触不良的因素后，小明用电压表逐一与元件并联，以查找故障。测量得出Uab=0；Ubc=0；Ucd=6V；
如果电路只有一处故障，则故障可能为（ ）
A．L 断路 B．L 短路
1 1
C．L 断路 D．L 短路
2 2
9.下列说法中正确的是（ ）
A．绝缘体不容易导电是因为绝缘体中几乎没有电荷B．两个完全相同的灯泡串联，靠近电源正极的灯泡较亮
C．电压一定的情况下，导体的电阻与导体中的电流成反比
D．把导线A剪为相等的两段，其中一段拉长到原来的长度，其阻值大于导线A的原阻值。
10.如图所示，当滑片向左滑动时连入电路的电阻变大的是（ ）
A B C D
11.如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮。则下列接
法符合要求的是（ ）
A．M接A，N接D B．M接B，N接C
B．C．M接A，N接B D．M接C，N接D
12.如图所示是小明同学做测定小灯泡电阻的实验，设计的电路．当实验电路连接完毕，闭合开关时，发
现灯泡较暗，两表的示数均较小，移动滑动变阻器滑片，现象不变．则电路出现故障的原因可能是 （
）
A.灯泡发生断路B.灯泡发生短路
C.滑动变阻器同时接了上面两个接线柱
D.滑动变阻器同时接了下面两个接线柱
二、填空题（10个小题，每空1分，共20分）
13．两个相同的小灯泡串联起来接入电路中，正常工作．如果其中一只灯泡发生了断路，另一只灯泡也不
能工作．用一根导线或电压表与其中一只小灯泡并联，就能检测出发生断路的小灯泡．你认为用
（选填“导线”或“电压表”）检测更好些，理由是 ．
14．在如图所示的电路中，电源电压保持不变，闭合电键S后，灯泡L 和L 都不亮，己知故障仅发生在灯
1 2
泡L 或L 上，且为断路，其他元件仍保持完好，现用电流表或电压表检查电路故障，检查方法一：将电压
1 2
表接在a，b两点间，若电压表有示数，则说明灯泡 L 断路，请写出其它的检查方法（至少两种）
1
； 。
15.如图所示，电压表的分度值为_______,示数是 V。
16.在图中所示电路中，电源电压恒为6V．闭合S后，发现两个小灯泡（均标有”3V 1W“）都不亮，用
电压表测得U =U =6V，如果电路中的各段导线及连接处均无问题且故障只有一处，那么电路故障是
ac bd
（须指明那个元件出了什么故障）；如果此时用电压表去测灯泡L 两端电压，则电压表的示数为 ．
117.在如图所示的电路中，电源电压为U，己知电路中仅有一处故障，且只发生在电阻R 、R 上，电键S闭
1 2
合前后，电压表指针的位置不变，请根据相关信息写出电压表的示数及相应的故障．（1）若电压表的示
数为U，则 ．
（2）若电压表的示数为0，则 ．
18.如图所示电路中，当闭合开关后，两个电压表的指针均为图乙所示，则电阻R 和R 两端得到电压分别
1 2
为 V和 V．
19.在如图所示的电路中，AB和CD均为镍铬合金线。闭合开关后，通过观察电流表的示数，可以比较出合
金线电阻的大小，这种研究方法叫转换法。请你说出另外一个初中阶段你学习过应用转换法研究问题的实
例：_________________。该电路展示的情景是研究导体电阻大小与导体_______________的关系。A B
C D
20.在如图所示的电路中，AB和CD均为镍铬合金线。闭合开关后，通过观察电流表的示数，可以比较出合
金线电阻的大小，这种研究方法叫转换法。请你说出另外一个初中阶段你学习过应用转换法研究问题的实
例： 。该电路中若将CD镍铬合金线换成粗细与AB镍铬合金线粗细相同，让CD长
度变为AB的一半，则用这个电路就能研究导体电阻大小与导体的 的关系。A B
C D
21.如图所示的电阻箱，读数方法是______________________________。其示数是 Ω．
22．通过阅读，小明知道了1791年意大利物理学家伏特发明了最早的电池——伏打电池．在老师的帮助下，
小明自制了一个如图所示的伏打电池，但是不能确定哪个金属片是正极．请你帮他设计实验并进行判断．
（1）写出你选用的实验仪器： ．
（2）简述操作方法、实验现象和结论： ．
三、作图题（2个小题，每题5分，共10分）
23.请将图中的器材连线完整．要求：两灯串联，电压表只测L 灯两端的电压．
1L2
S
L1
24.如图所示，电源电压为12V，用笔画线代替导线，将图中元件连接成电路，要求：电压表测量灯泡两端
的电压，当滑动变阻器的滑片向左移动时，灯泡变亮。
- +
四、实验探究题（3个小题，25题8分、26题8分，共16分）
25．在“探究影响导体电阻大小的因素”实验中，某实验小组提出了如下猜想：
猜想一：导体电阻跟导体长度有关；猜想二：导体电阻跟导体粗细有关；
猜想三：导体电阻跟导体材料有关；
同学们想利用如图所示的电路和表中的导体验证上述猜想．
导体代号长度/m横截面积/m2 材料
A 1.0 0.2 锰铜
B 1.0 0.4 锰铜
C 1.0 0.6 锰铜
D 0.5 0.4 锰铜
E 1.5 0.4 锰铜
F 1.0 0.6 镍铬合金
G 1.0 0.6 铁
（1）验证猜想一时，需对比三个实验数据，则应从上表中选取导体 （填写导体代号）来进行实
验；
（2）验证猜想二时，需选取长度和 相同、 不同的导体来进行实验．
（3）验证三个猜想时，都是通过比较电路中的 大小，来判断导体电阻的大小．
26.“探究串联电路的电压关系”的实验电路如图甲所示。
乙
甲（1）为了使探究得出的结论具有普遍意义， L、 L 应该选择 （选填“相同”或“不同”）的小灯
1 2
泡。
（2）小明根据图甲连接好电路，闭合开关，电压表示数如图乙所示，为了使实验结果更准确，接下来他
应该 。
（3）测出L 两端的电压后，小明断开开关，准备拆下电压表，改接在B、C之间。小聪认为小明的操作太
1
麻烦，只需将与A点相连的导线改接到C点即可。小聪的办法是否正确？
答： 。
（4）测量完成后，进行小组交流讨论。下表选录了四个小组的数据，你认为这些数据是否合理，请说明
理由。答： 。
实验 L 两端电 L 两端电 串联总电
1 2
小组 压/V 压/V 压/V
1 1.4 3.1 4.5
2 3.0 1.3 4.4
3 1.1 1.7 2.9
4 1.8 1.2 3.0
五、综合计算题（2个小题，每题9分，共18分）
27.如图所示电路，三个电阻的阻值都为 R ，当开关S闭合时，电流表A 、A 、A 的读数分别是I 、I 、
0 1 2 3 1 2
I，试求它们三者的比。
3
28. 电压表并联在电路中电阻两端，指针指示的位置如图所示。求与电压表并联的电阻两端的电压的大小。
