第十五章《电路电流》单元达标精品检测试卷
说明：本试卷满分100分，考试时间90分钟
一、选择题（12个小题，每小题3分，共36分）
1．下列说法中正确的是（ ）
A．二极管是用半导体材料制成的
B．光盘是用磁性材料制成的
C．建筑物上的避雷针是用绝缘材料制成的
D．在橡皮泥上能留下漂亮的指印，说明橡皮泥具有弹性
【答案】A
【解析】（1）二极管是半导体材料制成的；
（2）磁性材料在我们生活中应用广泛，如：磁带、磁卡、磁盘、收音机里面的天线磁棒、录音机的磁头
等；
（3）根据导电性的不同，材料可分为导体，半导体，绝缘体三大类，容易导电的物体叫导体，不容易导
电的物体叫绝缘体，导电性能介于导体与绝缘体之间的叫半导体；
（4）物体发生形变后，不能恢复原状的性质叫塑性。
A．电视机集成电路中使用的二极管是用半导体材料制成的，故A正确；
B．光盘是利用光来进行工作的，它在光驱中利用激光头发出的光来读取信息，没有用到磁性材料，故 B
错误；
C．现代建筑物上的避雷针是用导体材料制成的，故C错误；
D．橡皮泥发生形变后不能恢复原状，不是弹性形变，故D错误。

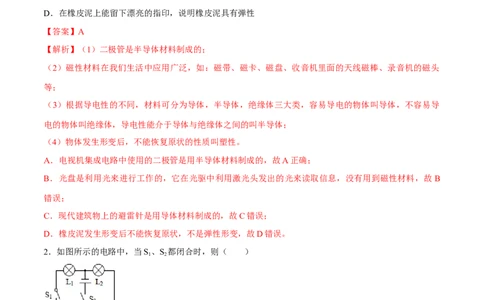

2．如图所示的电路中，当S、S 都闭合时，则（ ）
1 2
A．L、L 串联 B．L、L 并联 C．灯L 被短路 D．灯L 短路
1 2 1 2 1 2
【答案】B
【解析】电路的基本连接形式有两种，一种是串联，另一种是并联。在串联电路中各用电器首尾相接，电
路中电流只有一条路径；在并联电路中各用电器首首相接，尾尾相连（并列连接），电路中电流有多条路
径。由图可知，当S 、S 都闭合时，电流从正极流出后，分成两条支路，所以灯泡 L 、L 构成并联电路，所以
1 2 1 2
选项A、C、D都不正确。
3．现有三个轻质小球，实验发现其中任意两个小球相互靠近（未接触）都相互吸引．由此可判断
（ ）
A．两个小球带负电，一个小球带正电
B．两个小球带正电，一个小球带负电
C．一个小球带正电，一个小球带负电，一个小球不带电
D．一个小球带电，两个小球不带电
【答案】C．
【解析】根据电荷间的相互作用规律（同种电荷相互排斥、异种电荷相互吸引）和带电体的性质（能吸引
轻小物体）分析．由题可知，三个轻质小球任意两个小球相互靠近（未接触）都相互吸引．
（1）若两个小球带负电，一个小球带正电，或者两个小球带正电，一个小球带负电，则一定会出现带同
种电荷的两个小球互相排斥；所以不可能是三个小球都带电，故A、B错误．
（2）若两个小球带异种电荷，另一个小球不带电，则两个带异种电荷的小球靠近时相互吸引，同时两个
带电小球都会吸引不带电的小球，故C正确．
（3）若两个小球不带电，另一个小球带电，则两个不带电的小球靠近时不会相互吸引，故D错误；

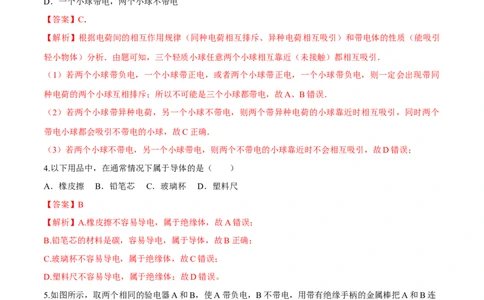

4.以下用品中，在通常情况下属于导体的是（ ）
A．橡皮擦 B．铅笔芯 C．玻璃杯 D．塑料尺
【答案】B
【解析】A.橡皮擦不容易导电，属于绝缘体，故A错误；
B.铅笔芯的材料是碳，容易导电，属于导体，故B正确；
C.玻璃杯不容易导电，属于绝缘体，故C错误；
D.塑料尺不容易导电，属于绝缘体；故D错误。
5.如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连
接起来．下列说法正确的是（ ）A．B中正电荷通过金属棒流向A，A金属箔的张角减小
B．A中的自由电子通过金属棒流向B，B金属箔的张角增大
C．A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向A
D．金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大
【答案】B．
【解析】本题的目的是考查同学们对验电器使用原理、电流方向的掌握情况，在金属导体中，能够自由移
动的电荷是负电荷（自由电子），所以在金属导体中，电流的方向始终与自由电荷的运动方向相反．
（1）规定电流方向与正电荷定向移动的方向相同；
（2）验电器使用时是让金属杆上的金属箔带上同种电荷，然后同种电荷会相互排斥从而验证物体是否带
电的．A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来，A上的部分负电荷会转移到B
上，因此验电器B的金属箔由于带负电会张开；电流的方向与负电荷定向移动的方向相反，因此电流方向
是由B到A．

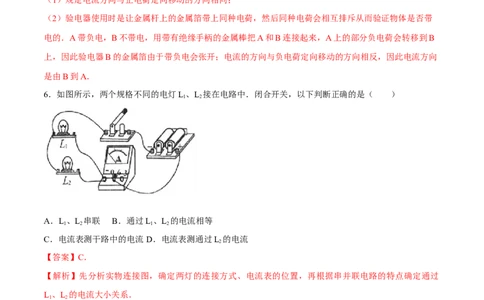

6．如图所示，两个规格不同的电灯L、L 接在电路中．闭合开关，以下判断正确的是（ ）
1 2
A．L、L 串联 B．通过L、L 的电流相等
1 2 1 2
C．电流表测干路中的电流 D．电流表测通过L 的电流
2
【答案】C．
【解析】先分析实物连接图，确定两灯的连接方式、电流表的位置，再根据串并联电路的特点确定通过
L、L 的电流大小关系．
1 2
由图知，L、L 并列连接在电路中，属于并联；电流表在干路上，测量干路电流；
1 2
两灯并联，灯两端的电压相同，但是由于两个灯的规格不同，即电阻不同，通过两灯的电流不同．故 ABD
错、C正确．
7.家庭厨房抽油烟机主要是由排气扇和照明灯组成，它们既能同时工作，又能分别独立工作，小明设计了
抽油烟机的简化电路图，其中合理的是（ ）【答案】D
【解析】串联电路特点是电流有一条路径，串联电路的各用电器相互影响，开关控制整个电路；并联电路
特点是电流有两条或两条以上路径，并联电路的各用电器不相互影响。干路上开关控制整个电路，支路上
开关控制本支路。
A．不符合题意，两用电器串联，不能独立工作。
B．不符合题意，两用电器串联，不能独立工作。
C．符合题意，两用电器并联，能独立工作，S控制整个电路，S闭合，电风扇转动，没有单独开关控制；
S 控制灯泡。
1
D．符合题意，两用电器并联，S控制整个电路，S 控制灯泡，S 控制电风扇；符合题意。
1 2

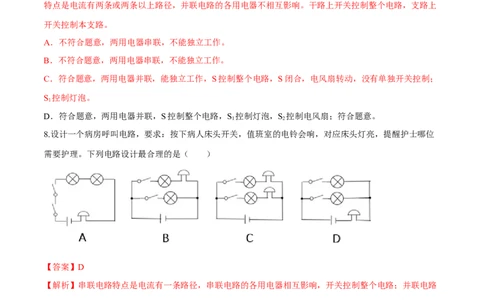

8.设计一个病房呼叫电路，要求：按下病人床头开关，值班室的电铃会响，对应床头灯亮，提醒护士哪位
需要护理。下列电路设计最合理的是（ ）
【答案】D
【解析】串联电路特点是电流有一条路径，串联电路的各用电器相互影响，开关控制整个电路；并联电路
特点是电流有两条或两条以上路径，并联电路的各用电器不相互影响。干路上开关控制整个电路，支路上
开关控制本支路。
A．不符合题意，两灯串联，不能识别是哪个床位。
B．不符合题意，两灯并联，只有一个床位灯亮，电铃响。
C．符合题意，两灯并联，电铃响，床位灯亮，当不符合经济原则。
D．符合题意，两灯并联，电铃响，对应床位灯亮，符合经济原则。
9.（2020·山东模拟）抗击“新冠病毒肺炎”的战役中，医护人员付出了极大努力，由于工作人员有限，又需要及时照顾到需要救治人员，每张病床都安有呼叫器，可以让每位个病人都可控制 同一只电铃，且能
让值班护士在铃响时，根据不同的灯亮，区分出哪个病人在按铃呼 叫，这种电路应该是类似下图中的（
）
A． B．
C． D．
【答案】C
【解析】A．呼叫机实为开关的作用，两个开关并联控制电铃，任一开关闭合，电铃响，但不能区分哪个
病人呼叫，故A不符合题意；
B．开关S 与电铃串联，闭合铃响，而另一开关闭合时，将电铃及电源短路，故B不符合题意；
2
C．两开关分别控制灯，再与同一电铃串联，不同的开关闭合时，铃都响，且不同的灯亮，能区分哪个病
人呼叫，故C符合题意；
D．两开关分别控制灯和电铃，S 闭合时，电铃不会响，故D不符合题意。
1
10．图中，能直接测量通过灯L 电流的电路是（ ）
1
A． B． C． D．
【答案】D．
【解析】电流表应与被测用电器串联，电流从正接线柱流入，负接线柱流出，根据电路图，分析电路结构，
即可作出判断．
A．图中电流表在干路上，电流表测干路电流，故A不符合题意；
B．图中电流表与L 串联，电流表的正负接线柱接反了，不能测L 的电流，故B不符合题意；
1 1
C．图中两灯泡并联，电流表与L 串联，电流表测L 支路的电流，不能直接测量通过灯L 的电流，故C不
2 2 1
符合题意；D．图中电流表与L 串联，电流表的正负接线柱正确，能直接测量通过灯L 的电流，故D符合题意．
1 1
11.电流表是测量电路电流大小的仪器。对电流表的使用，下列说法中正确的是（ ）
A．本应使用0.6 A的量程，但误用3A的量程，电流表会烧坏
B．当把电流表直接接在电源两极上时，可以测量电源的短路电流
C．在用3A量程试测时，发现指针已超过半偏，应选用0.6 A量程进行测量
D．在用3A量程试测时，发现指针只偏转了很小的角度，应选用0.6 A量程进行测量
【答案】D
【解析】小量程改用大量程不会烧坏电流表，只是测得的电流值误差较大，因此A选项错误；绝对不允许
不经过用电器而把电流表连到电源的两极上，否则会烧坏电流表，因此 B选项错误；用3A量程试测时，
指针已超过半偏，而量程为3A的电流表的中央刻度为1.5 A，因此不能选择0.6 A的量程进行测量，故C
选项错误；用3A量程试测时，指针只偏转很小角度，说明电流很小，应该用 0.6 A的量程进行测量，使读
数更精确，故D选项正确．
12.甲、乙、丙、丁四种仪器测量的物理量的读数如图所示，下列说法正确的是 （ ）
甲 乙 丙 丁
A.如图甲所的温度计的读数为18℃
B.如图乙所示的机械秒表读数为3min37.5s
C.如图丙所示的量筒的读数为43mL
D.如图丁所示电流表的读数为0.5A
【答案】B
【解析】A. 如图甲所的温度计一个大格代表10℃，一个大格平均分成10等份，每等份表示1℃，由于温
度计测温液体的液面在0刻度上方，所以温度计读数为10℃+7℃=17℃。所以A项说法错误；
B. 如图乙所示的机械秒表读数等于小盘的分钟数加上大盘的秒数。小盘分钟数是3min.由于小盘的分针超
过30s，在大盘里读取的秒数37.5s。所以如图乙所示的机械秒表读数为3min37.5s。所以B项说法正确；C. 如图丙所示的量筒的的一个大格代表10 mL，一个大格平均分成了5等份，每个小格代表2 mL,液面读
数为40mL+6mL=46mL，不是43mL。所以C项说法错误；
D. 如图丁所示电流表是“+”、“0.6”两个接线柱接入电路中的，选用的量程是“0——0.6A”，读数时需要
观察电流表表盘下面的刻度线。这时电流表表盘一个大格代表0.2A，一个大格平均分成了10等份，每等
份表示0.02A。这样电流表的读数为0.1A ，不是0.5A。所以选项D说法错误。
二、填空题（10个小题，每空1分，共22分）
13.将塑料绳的一端扎紧，尽可能将其撕成更多的细丝，用干燥的手从上往下捋几下，观察到如图所示的现
象，这是因为塑料丝带了 电荷（选填“同种”或“异种”），使塑料丝带电的实质是 在物体间转
移．
【答案】同种；电荷．
【解析】塑料细丝与手摩擦，摩擦起电，由于不同的塑料细丝带有同种电荷，同种电荷相互排斥而导致细
丝蓬散开来．这种使塑料丝带电的方法称为摩擦起电，塑料丝带电的实质是电子在物体间发生了转移．
14．电流表越精密，其内部电阻就越小，这样，当电流表 联接入电路中时，电路的总电阻和电流都
不会有明显的变化，可以忽略．但是，电流表的接入毕竟使电路有所变化，因此，测量是有误差的，由此
引起电流的测量值应该比真实值略 （填“大”、“小”）．
【答案】串，小
【解析】电流表的电阻非常小，如果并联在电路中，会使电路形成短路，所以电流表应串联在电路中；尽
管电流表的电阻非常小，但是还是有电阻的，对电流也有阻碍作用，所以，电流表测量的值比真实值略小．
15．将塑料梳子在化纤衣服上摩擦几下，再将梳子的一端靠近小纸片，会看到小纸片被 ，这种现象叫
摩擦起电；在摩擦起电过程中，机械能转化为 能和内能．
【答案】吸引；电．
【解析】（1）两个不同的物体相互摩擦时，使电荷转移从而使物体带电，带电体可以吸引轻小物体．
（2）在摩擦起电过程中，机械能转化为电能和内能．
塑料梳子与化纤衣服摩擦后，使梳子带电，可以吸引轻小的小纸片，这是摩擦起电现象．在摩擦起电过程
是电子的转移过程，把机械能转化为电能和内能．
16.如图所示，用毛皮摩擦过的橡胶棒接触验电器金属球，看到验电器两片金属箔张开，说明橡胶棒 。
橡胶棒与毛皮摩擦是使电荷从一个物体 到另一个物体。【答案】带了电荷；转移。
【解析】用毛皮摩擦过的橡胶棒接触验电器金属球，验电器两片金属箔因为带了同种电荷互相排斥张开，
说明橡胶棒带了电荷；橡胶棒与毛皮摩擦是使电荷从一个物体转移到另一个物体。
17.现有A、B．C三个轻质小球，已知A带负电，A和B互相吸引，B和C互相排斥，则
B （选填“带正电”、“带负电”或者“不带电），A和C互相 。
【答案】带正电 吸引
【解析】已知A带负电，A和B互相吸引，B可能带正电或不带电，由于C和B互相排斥，所以B一定时
带正电，故C带正电，A和C带异种电荷，异种电荷相互吸引。
18.如图是在省科技馆看到的静电游戏“怒发冲冠”，这是因为人接触静电球时，人体是 （选填“导
体”或“绝缘体”），电荷通过人体传到头发上，由于头发 而使头发竖起来。请你鞋出一个绝缘体
的名称 。
【答案】导体， 带同种电荷互相排斥，干木棒。
【解析】人体是导体，能够导电。同种电荷互相排斥，异种电荷互相吸引。塑料、干木棒等是绝缘体。
19.如图为宾馆房间取电房卡。将房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于电路元件中
的________。房卡应该连接在________（零线或者火线）上。走出这个房间把房卡取出，目的是为了
________。
【答案】开关。火线。节约电能。【解析】房卡就是和开关作用相同。房卡要连接在火线上。厨房间取出房卡，关闭用电器，节约电能。
20.图中电流表的分度值是 A，示数是 A。
【答案】0.02，0.24。
【解析】电流表量程为0——0.6A。读数时需要观察下面刻度盘。每个大刻度代表0.2A,10等分，每个小刻
度就是分度值为0.02A。
指针指示的示数为0.2A+0.04A=0.24A
21.电路不能正常工作，电路一定发生了故障。下面是在一本用电常识书中列出的白炽灯的常见故障与检修
方法，其中“灯泡不亮”的故障现象、可能原因、检修方法如下表所示。请在空格处一栏中完成两空。
【答案】灯泡的灯丝断了。检修加固。
【解析】灯泡灯丝断了，即使能接上，也用不了多长时间，所以还是买一个新的灯泡换上；
灯泡、开关处接线松动，需要加固维修。
22.如图所示电路，电路各个元件都正常，要使两个灯泡都同时亮，请你提出两个可行的办法。（1）
；（2） 。
【答案】（1）断开S、S，闭合S，这时L、L 串联，两灯泡都亮。
l 3 2 1 2
（2）闭合S、S，断开S，这时L、L 并联，两灯泡都亮。
1 3 2 1 2【解析】两灯同时亮，说明亮灯串联或者并联。
当两灯串联时，需要断开S、S，闭合S；
l 3 2
当两灯并联时，需要闭合S、S，断开S。
1 3 2
三、作图题（3个小题，每题3分，共9分）
23.许多轿车上设有“安全带未系提示系统”，司机坐在座椅上时，压力开关S 闭合，仪表盘上的指示灯L
1
亮起，提示司机系好安全带，系好安全带则开关S 闭合，指示灯L被短路熄灭。请用笔画线代替导线连接
2
符合上述条件的如图模拟电路。（R为保护电阻）
S
1
【答案】如图所示。
R
S
1
S
2
【解析】根据题意，两个开关不是串联，S 和灯泡串联，接入电路。S 和灯泡并联。
1 2
24.请根据图中所示的实物图，画出对应的电路图．
【答案】如图所示：【解析】本题考查了根据实物图作电路图，分析电路结构，明确各电路元件的连接方式是正确作图的前提
与关键．对于给出电路图，连接实物图也要熟练掌握。
根据实物图图可知，两灯泡并联，电流表A 测量干路电流，电流表A 测量L 支路电流．从正极开始连接，
2 1 2
依次是开关、电流表A；然后分支，一支经灯泡L 回到负极；另一支经灯泡L、电流表A 回到负极。
2 1 2 1
25.如图是简易手动交通信号灯模拟电路的一部分，请补画一根导线，使开关S接1时，只有L 、L 亮，开
1 2
关接2时，只有灯L、L 亮．
3 4
【答案】如图所示。
【解析】由图可知，将灯泡L 的右端接线柱与电源正极连接，则可实现开关 S接1时，只有L 、L 亮
3 1 2
（L、L 并联），开关接2时，只有灯L、L 亮（L、L 并联）。
1 2 3 4 3 4
四、实验题（2个小题，26题6分、27题8分，共14分）
26.小柯在科技馆看到许多奇思妙想和趣味实验。趣味实验——静电实验，实验情况如（2）图所示。P、P、P 表示将小球B先后悬吊在距离A球远近不同
1 2 3
的位置。
①小球偏离竖直方向的原因是___________________。
②据图示情景，你还能得出的结论是___________________。
【答案】见解析。
【解析】小球在重力的作用下应该在竖直方向上静止，小球向右偏转，说明其受到了向右的力，由于小球
与物体A都带正电，同种电荷相互排斥，所以造成小球向右偏转；由图可知，小球与带电体A之间的距离
逐渐增大，发现小球在竖直方向上偏转的角度在减小，即其受到的作用力在减小，故可得出结论：电荷间
的距离越大，其相互间的作用力越小。
27.在探究并联电路电流规律的实验中。
（1）为了防止损坏电流表，在不能事先估计电流大小的情况下，应先进行 ，以正确选择电流表或电
流表的量程。

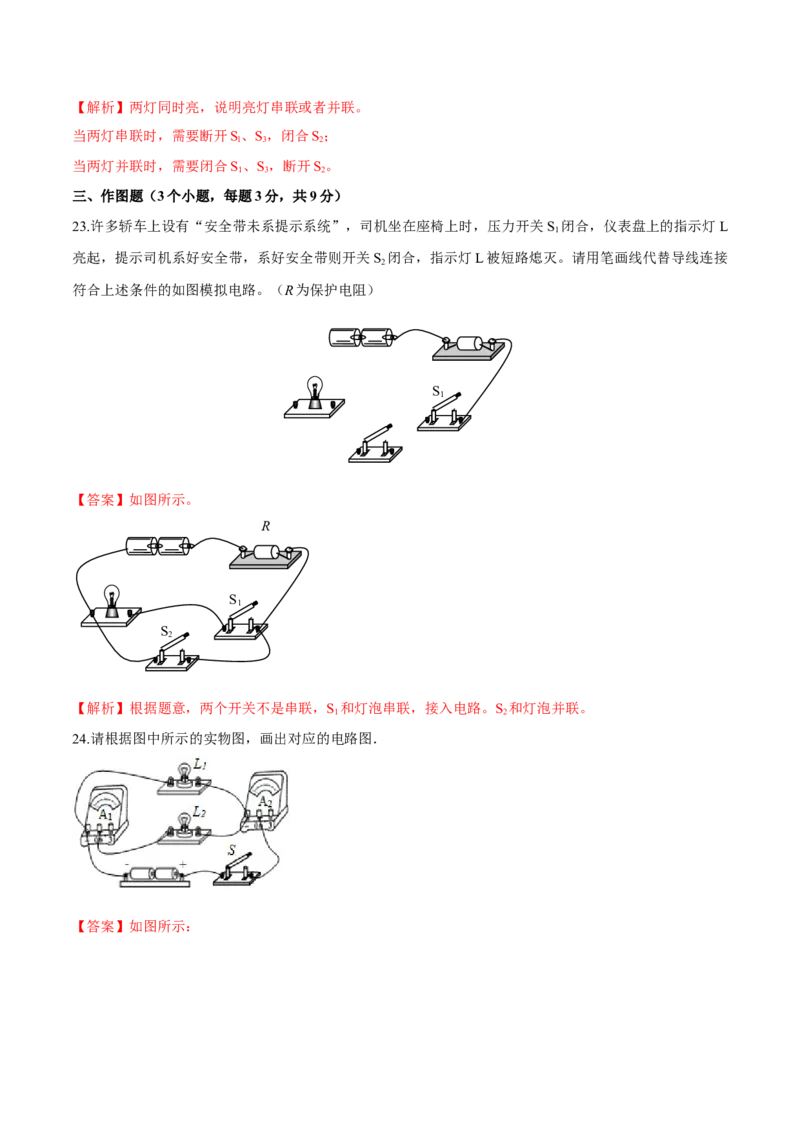

（2）小方连接的部分电路如图所示，请你将电路连接完整。
（3）小方将以上电路连接完后，闭合开关，调节滑动变阻器，发现灯泡L 和L 发光、电流表A 和A 有
1 2 1 2
示数、电流表A示数为零。则电路故障可能是 。
（4）排除故障，进行实验，小方记录了如下数据。
实验次数 L 电流I/A L 电流I/A 干路电流I/A
1 1 2 2
1 0.1 0.1 0.22 0.3 0.3 0.6
3 0.4 0.4 0.8
分析以上实验数据，小方发现通过两条支路的电流总是相等。为了探究这个发现是否具有普遍性，可以
，再进行实验。
【答案】（1）试触；（2）如图；（3）电流表A短路；（4）更换不同规格的灯泡。
【解析】（1）不能估测被测电流情况下，可先用大量程进行试触；
（2）电流从电流表的正接线柱流入，从负接线柱流出，如图：
；
（3）闭合开关，调节滑动变阻器，发现灯泡L 和L 发光、电流表A 和A 有示数，这说明支路中没有故
1 2 1 2
障，干路中出现了短路现象，电流表A示数为零，则故障是电流表A短路；
（4）为了使实验结论更具科学性，普遍性，可以更换不同规格的灯泡进行实验。
五、计算题（2个小题，每题6分，共12分）
28．如图所示电路，电流表A 读数为0.18A，电流表A 读数为0.32A，通过灯泡L 的电流为0.15A，求：
1 2 3
L
1
A
1
L
2
A
2 L
3
A
3
（1）通过L 和L 的电流分别是多大？
1 2
（2）电流表A 的读数是多少？
3
【答案】见解析。
【解析】（1）I =I =0.18A
1 A1
I =I -I =0.32A-0.18A=0.14A
2 A2 A1
（2）I =I +I =0.32A+0.15A=0.47A
A3 A2 3
29.如图（a）所示，当开关S闭合时，两只电流表的示数分别如图（b）、（c）所示，则通过L 中的电流
1是多大？
【答案】1.3A
【解析】I =I-I =1.8A-0.5A=1.3A
1 2
六、综合开放题（2个小题，每题6分，共12分）
30.下列是某实验中的三个电路图，请仔细观察后回答．
(1) 该实验探究的问题是________________________________；
(2) 你的结论是________________________________________；
(3)小明同学探究出的结论是：在并联电路中，干路电流大于任何一条支路的电流。小宁的结论是：在并联
电路中，干路电流等于各支路电流之和。请你评估一下，谁得出的结论更加确切?为什么?
【答案】见解析：
【解析】（1）并联电路中干路总电流与各支路电流的关系；
（2）并联电路干路总电流等于各支路电流的和等；
（3）小宁同学的结论更加确切，他总结出了干路电流与支路电流之间的量的关系，它含有小明同学的结
论。
31.如图所示，是实验室中常见的一种仪表的示意图，请你写出从图中得到的三条信息：
0.6
① ；② ；
③ 。
【答案】①是一个电流表；②电流表选择的量程是0～3A；③电流表的示数为1.5A。
【解析】这个表表盘上标有A,说明是电流表。
三个接线柱，其中有“-”、“3”两个接线柱接入电路，说明量成为0——3A。读数时要观察表盘上面刻度，
确定分度值，再看指针所在位置，这样可以读出电流表示数。根据以上事实可以写出很多信息。
