学习目标：
1．探究串、并联电路中电流的规律；训练连接电路和使用电流表的技能。
2．切身体验科学探究的全过程，领会科学研究的方法。
3．培养严谨的科学态度和分组协作的精神。
学案导学
知识点一：串联电路的电流规律
在上一节用电流表测电流的实验中，当电路中只有一个用电器时，改变电流表的位置，其示数不变，说明

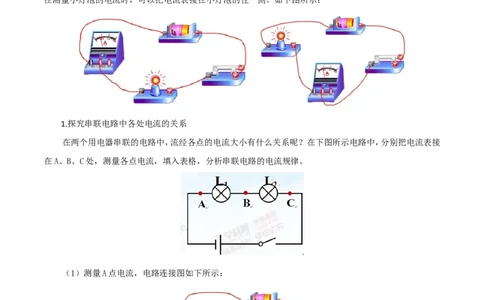

在测量小灯泡的电流时，可以把电流表接在小灯泡的任一侧。如下图所示：
1.探究串联电路中各处电流的关系
在两个用电器串联的电路中，流经各点的电流大小有什么关系呢？在下图所示电路中，分别把电流表接
在A、B、C处，测量各点电流，填入表格，分析串联电路的电流规律。
（1）测量A点电流，电路连接图如下所示：
L
2
L
1
（2）测量B点的电流，电路连接图如下所示：L
1
L
2
（3）测量C点的电流，电路连接图如下所示：
L
1
L
2
把测量的数据记入下表。为了得到更加普遍的结论，避免偶然性，换上另外两个规格不同的小灯泡，再
次测量。
次数 A点电流IA/A B点电流IB/A C点电流IC/A
1
2
3
2.结论：在串联电路中，电流处处相等。
不管两个小灯泡的规格是否相同，也不管两个小灯泡的发光情况怎样，在串联电路中，各处的电流都是
相等的。
当水在一条水管中流动时，流过各处的水的多少是相等的，同理，在串联电路中，电流只有一条路径，电
荷在流动过程中，既不会凭空产生，也不会消失，所以流过各处的电荷量也是相等的，即各处电流相等。
【典型例题】如图所示，把两个灯泡串联后接到电源上，合上开关S后，发现L 比L 亮，设通过灯泡L 的电流为
1 2 1
I ，通过灯泡L 的电流为I ，则 （ ）
1 2 2A. I =I B. I ＞I C. I ＜I D.无法确定
1 2 1 2 1 2
【答案】A
【解析】
试题分析：从图中可以看出，两灯泡串联，因为串联电路中处处电流相等，因此通过L 、L 的电流相等，故
1 2
I =I ；故选A．
1 2

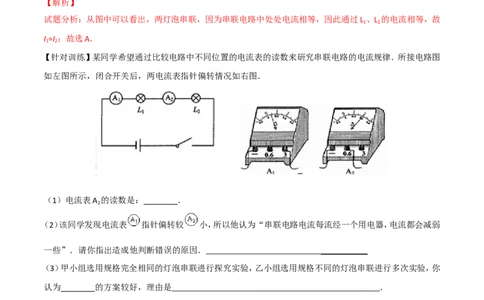

【针对训练】某同学希望通过比较电路中不同位置的电流表的读数来研究串联电路的电流规律．所接电路图
如左图所示，闭合开关后，两电流表指针偏转情况如右图．
（1）电流表A 的读数是：________．
2
（2）该同学发现电流表 指针偏转较 小，所以他认为“串联电路电流每流经一个用电器，电流都会减弱
一些”．请你指出造成他判断错误的原因． __________ _
（3）甲小组选用规格完全相同的灯泡串联进行探究实验，乙小组选用规格不同的灯泡串联进行多次实验，你
认为________的方案较好，理由是 ．
（4）连接电路后，两灯泡都亮，由于连线较乱，一时无法确定电路是串联还是并联，以下两种简单判断方法是
否可行？请你在表中空格填写“可行”或“不可行”．
方法 操作 现象 结论 方法是否可行
方法1 把其中一灯泡从灯座中取下 另一灯熄灭 两灯一定是串联
方法2 把任意一根导线断开 两灯熄灭 两灯一定是串联
【答案】（1）0.4A （2）没看清量程 （3）乙小组 使规律具有普遍性 （4）可行 不可行【解析】
试题分析：（1）电流表A2选用的量程为0～0.6A，分度值为0.02A，指针正好指在0.4A上，故读数为0.4A；
（2）由图13所示电流表可知，两电流表所选量程不同，A1的量程为0～3A，A2的量程为0～0.6A，两电流表串
联，通过它们的电流相等，由于两电流表的量程不同，则电流表指针偏转角度不同，量程大的偏转角度小，量
程小的偏转角度大，不能仅仅根据指针偏转角度判断电流的大小；该同学的错误在于没有注意观察电流表量
程；（3）当两个灯泡的规格相同时，无论串联还是并联，电流都相同，为了防止避免实验时的特殊（偶然）性，
用不同规格的灯泡进行多次测量；（4）方法1：把其中一只灯泡从灯座中取下来，如果观察另一只灯泡熄灭，
则亮灯一定是串联，该方法是可行的；方法2：把任意一根导线断开，如果观察两灯都熄灭，则是无法确定两
灯的连接方式的．因为两灯无论是串联还是并联，当把任意一根导线断开时，都有可能造成两灯熄灭．串联电
路的电流路径只有一条，一处断开则电路中就不会有电流，两灯都不发光；并联电路的电流路径虽然有多条，
各用电器可以独立工作，但如果是并联电路干路上的导线断的话，则也会造成两灯都不发光，所以该方法是
不可行的。
知识点二：并联电路的电流规律
1.探究并联电路中各处电流的关系

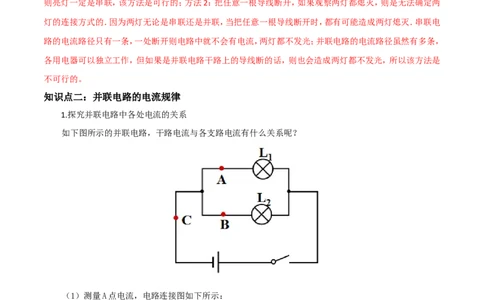

如下图所示的并联电路，干路电流与各支路电流有什么关系呢？
（1）测量A点电流，电路连接图如下所示：
L
1
L
2
（2）测量B点电流，电路连接图如下所示：L
1
L
2
（3）测量B点电流，电路连接图如下所示：
L
1
L
2
把测量的数据记入下表。为了得到更加普遍的结论，避免偶然性，换上另外两个规格不同的小灯泡，再
次测量。
次数 A点电流IA/A B点电流IB/A C点电流IC/A
1
2
3
2.结论：在并联电路中，干路电流等于各支路电流之和。
由于电荷的定向移动形成电流，电荷从干路分支到支路时，各支路的电荷量的总和等于干路的电荷量，
所以在并联电路中，干路电流大于各支路电流，且各支路电流之和等于干路电流。各支路的电流可能相等，也
可能不相等，这取决于两个小灯泡的规格是否完全相同。
所以我们不能根据电流相等判断两个用电器一定是串联，但我们可以根据两个用电器的电流不相等断
定它们一定是并联。物理实验中，多次测量的目的：
1.取平均值以减小误差，如测量性实验。（用刻度尺测长度、测平均速度）
2.取得普遍的规律，避免偶然性，如一些探究性实验。（探究串、并联电路的电流规律、
探究杠杆平衡条件）
3.探究不同情况下的规律。（探究凸透镜成像特点）
【典型例题】如图所示电路中，电流表A 、A 、A 的示数分别为I 、I 、I ，它们的大小关系是（ ）
1 2 3 1 2 3
A．I =I =I B．I >I =I C．I >I >I D．I >I >I
1 2 3 1 2 3 1 2 3 1 3 2
【答案】D
【解析】
试题分析：本题中的灯L 、L 、L 是并联的，电流表A 测的是灯L 的电流，电流表A 测的是L 、L 的总电流，电
1 2 3 2 1 3 1 2
流表A 测的L 、L 、L 的总电流。并联电路中干路电流等于各支路电流之和，电流表A 的示数是三灯电流之和，
1 1 2 3 1
A 示数是灯L 、L 的电流之和，所以I >I >I 。
3 1 2 1 3 2
【针对训练】如图所示，当两个用电器都能正常工作时，两块学生用电流表（两个量程：0-0.6A和0-3A）指针刚
好指到量程的一半，求流过R 和R 的电流分别是多少？
1 2
【答案】流过R 和R 的电流分别是1.2A、0.3A．
1 2
【解析】
试题分析：根据电路图分析电路结构，判断两电流表的量程及各表的示数；根据电流表的示数，由并联电路特
点求出流过各电阻的电流．
由电路图知，电阻R 与R 并联，电流表A 测电路总电流，电流表A 测电阻R 支路电流；
1 2 1 2 2
因此A 量程是3A，示数I =1.5A；电流表A 量程是0.6A，示数I =0.3A；由电路结构知，流过电阻R 的电流
1 A1 2 A2 2I =I =0.3A，由并联电路电流特点知，流过电阻R 的电流I =I -I =1.5A-0.3A=1.2A．
2 A2 1 1 A1 A2
