（测试时间：90分钟 总分：100分）
一、选择题（本大题共10个小题，每个小题3分，共30分）

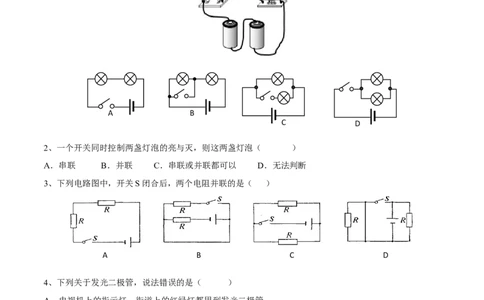

1、在下图所示的四个电路中，与实物图对应的是（ ）
A B
C D
2、一个开关同时控制两盏灯泡的亮与灭，则这两盏灯泡（ ）
A．串联 B．并联 C．串联或并联都可以 D．无法判断
3、下列电路图中，开关S闭合后，两个电阻并联的是（ ）
A B C D
4、下列关于发光二极管，说法错误的是（ ）
A．电视机上的指示灯，街道上的红绿灯都用到发光二极管
B．发光二极管只允许电流从它的某一端流入，另一端流出
C．发光二极管是一种半导体电子元件
D．当将发光二极管接入电路中时，电路中电流的方向是负极→发光二极管→正极
5、在图中，通过A、A、A 三个电流表的电流分别为I、I、I，则它们之间的关系为（ ）
1 2 3 1 2 3
A．I >I >I B．I =I >I C．I =I +I D．I =I +I
1 2 3 1 2 3 3 1 2 2 1 36、为了测量通过灯泡L 的电流，电流表接在如图所示电路中的位置（ ）
1
A．只能在A处 B．只能在B处
C．只能在C处 D．A、B、C三处都可以
7、串联在电路里的两盏灯甲和乙，若甲比乙亮，则通过甲灯的电流I 与通过乙灯的电流I 的大小相比较是
甲 乙
（ ）
A．I >I B．I <I C．I =I D．无法判断
甲 乙 甲 乙 甲 乙
8、下列电器是我们常见的家用电器，关于我们正常工作时的电流，下列说法中最合理的是（ ）
A．电风扇约2A B．电冰箱约1A C．电视机约2A D．台灯约1A
9、如图所示，当开关S闭合时，灯L、L 均不亮。某同学用一根导线探究其故障：当把导线并接在灯L 两端时
1 2 1
发现灯L 亮，灯L 不亮；当把导线并接在灯L 两端时发现两灯都不亮，由此可知（ ）
2 1 2
A．灯L 短路 B．灯L 断路 C．灯L 短路 D．灯L 断路
1 1 2 2
10、某种电脑键盘清洁器有两个开关，开关S只控制照明用的小灯泡L，开关S只控制吸尘用的电动机M。在
1 2
图8所示的四个电路图中，符合上述要求的是( )
S
S 2
2
M M M M
S
S S 1
2 1
L L L L
S 1 S 1 S 2
A B C D
二、实验探究题（10--20小题每空1分，共58分）
11、三个轻质塑料小球任意两个靠近时都互相吸引，其中A带正电，B也带电。则B ，C 。（选填“带
正电”、“ 带负电”、“不带电”）12、电荷的 形成电流，被毛皮摩擦过的橡胶棒所带的电荷叫做 电荷。
13、在某电路中，一灯泡的灯丝断了，另一灯泡也不能工作，则该电路是 电路，该电路至少需 个开关
控制这两个灯泡。
14、电线芯用金属做的，是因为金属是 善于 ；它外面包上一层橡胶或塑料，是因为这些材料是
（填“导体”或“绝缘体”）， （填“能”或“不能”）防止触电。
15、烘托欢乐气氛的各个小彩灯属于属于 电路；家庭电路属于 电路。
16、石墨、玻璃、空气、盐的水溶液等几种物质中，属于绝缘体的有 ；属于导体的有 。
17、单位换算：0.1A= mA= μA ， 320μA= mA= A
18、在图1中，当开关闭合时，测得通过 A点和B点的电流都是0.4A，则甲图中通过C点处的电流是
A；乙图中通过C点的电流是 A。
A B C L A
L L C 1
1 2
L B
2
甲 （图1） 乙
19、如图2所示，要使两灯串联应闭合开关 ，闭合开关S 和S，两灯 联；为了避免电源短路，
1 3
不能闭合开关 。
S
L 1
1
S
2
S
L 3
2
图2
20、在“用电流表测电流”的实验中，某同学接成下图3（a）所示的电路；当开关闭合后，两灯都发光，两个电
流表的指针所指位置均为图3（b）所示，则灯L 的电流为 A，灯L 的电流为 A。
2 1
21、画出测量b点电流的电路图，并标明仪表的“＋”、“－”接线柱。（4分）a
b
c
22、按下边的电路图连接实物。（5分）
23、某同学用如图的连线来测灯泡L 的电流。（5分）
1
（1）在该图中，电流表的连接有什么错误？ （2分）
（2）现要测L 灯的电流，但只允许变动原图中一根导线中一个端点的接线位置，应如何改动？（在要变动原
2
导线上打“X”，并添上你要的导线）
24、（7分）如图12所示电路中：
（1）若使L、L 串联，则应闭合_________，断开________；
1 2（2）若使L、L 并联，则应闭合_________，断开________；
1 2
（3）如果只闭合S 而断开S、S，则灯_________亮；
1 2 3
（4）同时闭合开关_________和_________是不允许的.
25、（6分）某同学在使用电流表测量通过某一灯泡的电流的实验，闭合开关后，发现电流表的指针偏转到如
图所示的位置，于是他立即断开开关.则：
（1）测量时产生这种现象的原因是__________________________
（2）该同学为了完成实验，下一步应该采取的措施是___________________________。
（3）改正错误后，该同学再闭合开关，发现指针的读数是1.8A，请你在图中画出指针的位置。
1 2
0.2 0.4
0 3
+ 0.6 3
0 0.6
26、（6分）在“组成串联电路和并联电路”的实验中
（1）连接串联电路的过程中，下列几点要求中没有必要的是（ ）
A.按照电路图连接电路的过程中，开关应该是断开的
B.每处接线都必须接牢
C.必须从电池的正极开始依次连接开关S，灯L 和L，最后连到电池负极
1 2
D.连接完毕，对照电路图仔细检查电路，确认无误后再闭合开关
（2）在串联电路中开关的作用是____________________________________
（3）在并联电路中支路开关的作用是_________________________________。
三、计算题（本大题共2个小题，每小题6分，共12分）
27.（6 分）在如左下图13(a)所示的电路中，电流表A 的示数是1.6A，电流表A 的示数为0.8A，通过灯泡L3
1 2
的电流如图13(b)所示。则：(1) 电流表A 的示数是多少?
3
(2) 通过灯泡L 和L 的电流各是多少?
1 2
28、（6 分）示教板上面安装两个完全相同的灯泡，都能发光。在不看示教板背面电路连接，不用其他任何仪器
的情况下，判断它们是串联还是并联。
方法 现象 结论
串联
并联参考答案
一、选择题（本大题共10个小题，每个小题3分，共30分）
题 号 1 2 3 4 5 6 7 8 9 10
答 案 C C C D C D C B B D
二、实验探究题（10--20小题每空1分，共58分）
11、负电、不带电；
12、 定向移动 、 负 ；
13、 串联 、 1 ；
14、 导体 、 导电 、 绝缘体 、 能 ；
15、 串联 、 并联 ；16、 玻璃、空气 、 石墨、盐的水溶液 ；
17、 100 、 1×105 、 0.32 、 3.2×10-4 。
18、 0.4 、 0.8 ；
19、 S2 、 并 、 S2和S3 ；20、 0.32 、 1.28 ；
21、
L
1
L
2 － ＋
A
22、略
23、(1)“+”，“－”接线柱接反了
(2)把导线a连接电流表“+”接线柱的一端改接在电流表“－”接线柱上
24、（1）SS，S （2）S S，S （3）L （4）S S
2 1 3 1 3 2 2 2 3
25、（1）量程选错。 1 2
（2）把量程改接3A的。 0.2 0.4
0 3
+ 0.6 3
（3）见右图。 0 0.6
26、（1）C。
（2）控制整个电路的通断（3）控制支路的通断
三、计算题（本大题共2个小题，每小题6分，共12分）
27、略
28、
方法 现象 结论
拧下一只灯泡 另一只灯泡灭
另一只灯泡仍亮
