专题 15.4 电流的测量
知识点一：电流的强弱

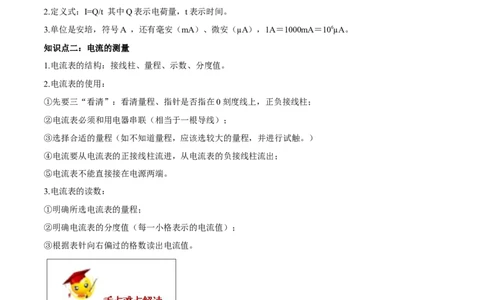

1.定义：单位时间内通过导体横截面积的电荷量叫电流，用“I”表示。
2.定义式：I=Q/t 其中Q表示电荷量，t表示时间。
3.单位是安培，符号A ，还有毫安（mA）、微安（µA），1A＝1000mA＝106µA。
知识点二：电流的测量
1.电流表的结构：接线柱、量程、示数、分度值。
2.电流表的使用：
①先要三“看清”：看清量程、指针是否指在0刻度线上，正负接线柱；
②电流表必须和用电器串联（相当于一根导线）；
③选择合适的量程（如不知道量程，应该选较大的量程，并进行试触。）
④电流要从电流表的正接线柱流进，从电流表的负接线柱流出；
⑤电流表不能直接接在电源两端。
3.电流表的读数：
①明确所选电流表的量程；
②明确电流表的分度值（每一小格表示的电流值）；
③根据表针向右偏过的格数读出电流值。
本节重点掌握电流表的使用、读数方法。
1.掌握哪两个接线柱接入电路中，电流表的量程是多少？分度值是多少？
2.掌握接线柱的正确接法。
3.在判断含有电流表的电路是串联还是并联时，要把电流表当做一条导线对待。知识点一：电流的强弱
【例题1】（自编题）完成单位换算：0.5A＝_______µA
知识点二：电流的测量

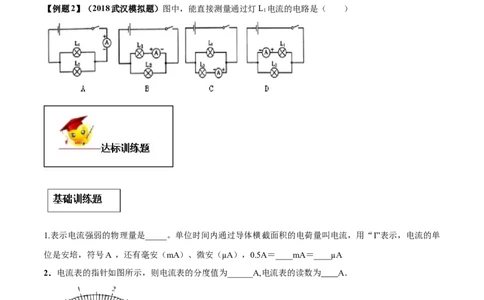

【例题2】（2018武汉模拟题）图中，能直接测量通过灯L 电流的电路是（ ）
1
1.表示电流强弱的物理量是_____。单位时间内通过导体横截面积的电荷量叫电流，用“I”表示，电流的单
位是安培，符号A ，还有毫安（mA）、微安（µA），0.5A＝____mA＝____µA
2．电流表的指针如图所示，则电流表的分度值为______A,电流表的读数为 A．
3.下列电表示数为1.4A的是（ ）一、选择题

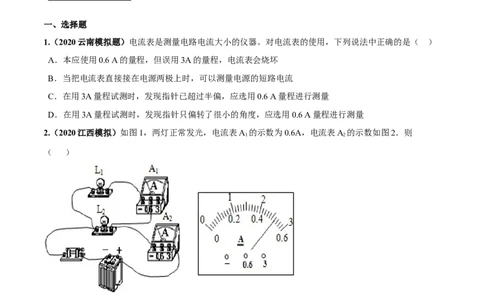

1.（2020云南模拟题）电流表是测量电路电流大小的仪器。对电流表的使用，下列说法中正确的是（ ）
A．本应使用0.6 A的量程，但误用3A的量程，电流表会烧坏
B．当把电流表直接接在电源两极上时，可以测量电源的短路电流
C．在用3A量程试测时，发现指针已超过半偏，应选用0.6 A量程进行测量
D．在用3A量程试测时，发现指针只偏转了很小的角度，应选用0.6 A量程进行测量
2.（2020江西模拟）如图1，两灯正常发光，电流表A 的示数为0.6A，电流表A 的示数如图2．则
1 2
（ ）
图1 图2
A．两灯是串联连接的 B．流过L 的电流是 0.6A
1
C．流过L 的电流是2.6A D．干路电流是3.2A
2
3.（2018北京模拟题）如图所示的电路中，闭合开关s 、s ，电流表、灯泡L 和L 均能正常工作．则下列
1 2 1 2
说法正确的是（ ）A．开关s 闭合，s 断开，电源外部电流流向为a→b→c→d
1 2
B．开关s、s 都闭合，灯泡L 和L 并联
1 2 1 2
C．开关s、s 都闭合，通过灯泡L 的电流一定大于通过灯泡L 的电流
1 2 1 2
D．闭合s、s 中任意一个开关，都会有灯泡发光
1 2

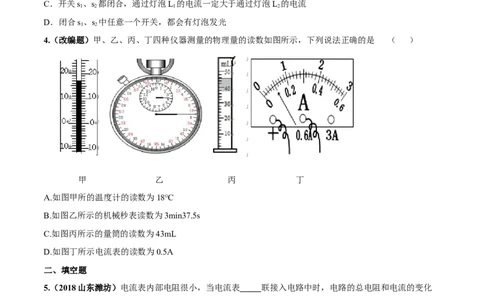

4.（改编题）甲、乙、丙、丁四种仪器测量的物理量的读数如图所示，下列说法正确的是 （ ）
甲 乙 丙 丁
A.如图甲所的温度计的读数为18℃
B.如图乙所示的机械秒表读数为3min37.5s
C.如图丙所示的量筒的读数为43mL
D.如图丁所示电流表的读数为0.5A
二、填空题
5.（2018山东潍坊）电流表内部电阻很小，当电流表 联接入电路中时，电路的总电阻和电流的变化
可以忽略。但是，电流表的接入使电路有所变化，测量是有误差的，由此引起电流的测量值比真实值略
（填“大”或“小”）。
6.（2020绥化模拟）如图所示，弹簧测力计的示数为______N。电流表的示数为_____A。温度计的示数为
_____ 。7.（2018江苏镇江）如图所示的电流表示数为_________A.
8.（教材习题）图中电流表的分度值是 A，示数是 A。
三、作图题
9.（2020湖南岳阳模拟题）用笔画代替导线完成图中电路的实物连接．要求：两灯并联，开关控制整个电
路，电流表测量通过L、L 的总电流，导线不能交叉．
1 2
10.（2020太原模拟）请根据图中所示的实物图，画出对应的电路图．四、综合题
11.（2020武汉模拟）如图所示的电流表中。
（1）当使用标有“－”和“0.6”两个接线柱时，量程是多大？读数时应以刻度盘的哪一排数值为准？最小
刻度值是多大？
（2）当使用标有“一”和“3”两个接线柱时，量程是多大？读数时应以刻度盘的哪一排数值为准？最小
刻度值是多大？
