专题 15.4 电流的测量
知识点一：电流的强弱
1.定义：单位时间内通过导体横截面积的电荷量叫电流，用“I”表示。

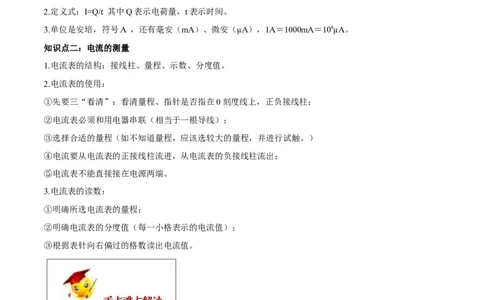

2.定义式：I=Q/t 其中Q表示电荷量，t表示时间。
3.单位是安培，符号A ，还有毫安（mA）、微安（µA），1A＝1000mA＝106µA。
知识点二：电流的测量
1.电流表的结构：接线柱、量程、示数、分度值。
2.电流表的使用：
①先要三“看清”：看清量程、指针是否指在0刻度线上，正负接线柱；
②电流表必须和用电器串联（相当于一根导线）；
③选择合适的量程（如不知道量程，应该选较大的量程，并进行试触。）
④电流要从电流表的正接线柱流进，从电流表的负接线柱流出；
⑤电流表不能直接接在电源两端。
3.电流表的读数：
①明确所选电流表的量程；
②明确电流表的分度值（每一小格表示的电流值）；
③根据表针向右偏过的格数读出电流值。
本节重点掌握电流表的使用、读数方法。
1.掌握哪两个接线柱接入电路中，电流表的量程是多少？分度值是多少？
2.掌握接线柱的正确接法。
3.在判断含有电流表的电路是串联还是并联时，要把电流表当做一条导线对待。知识点一：电流的强弱
【例题1】（自编题）完成单位换算：0.5A＝_______µA
【答案】5×105
【解析】1A＝1000mA＝106µA
0.5A＝0.5×1A =0.5×106µA=5×105µA
知识点二：电流的测量

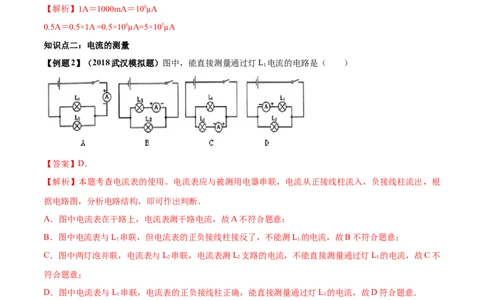

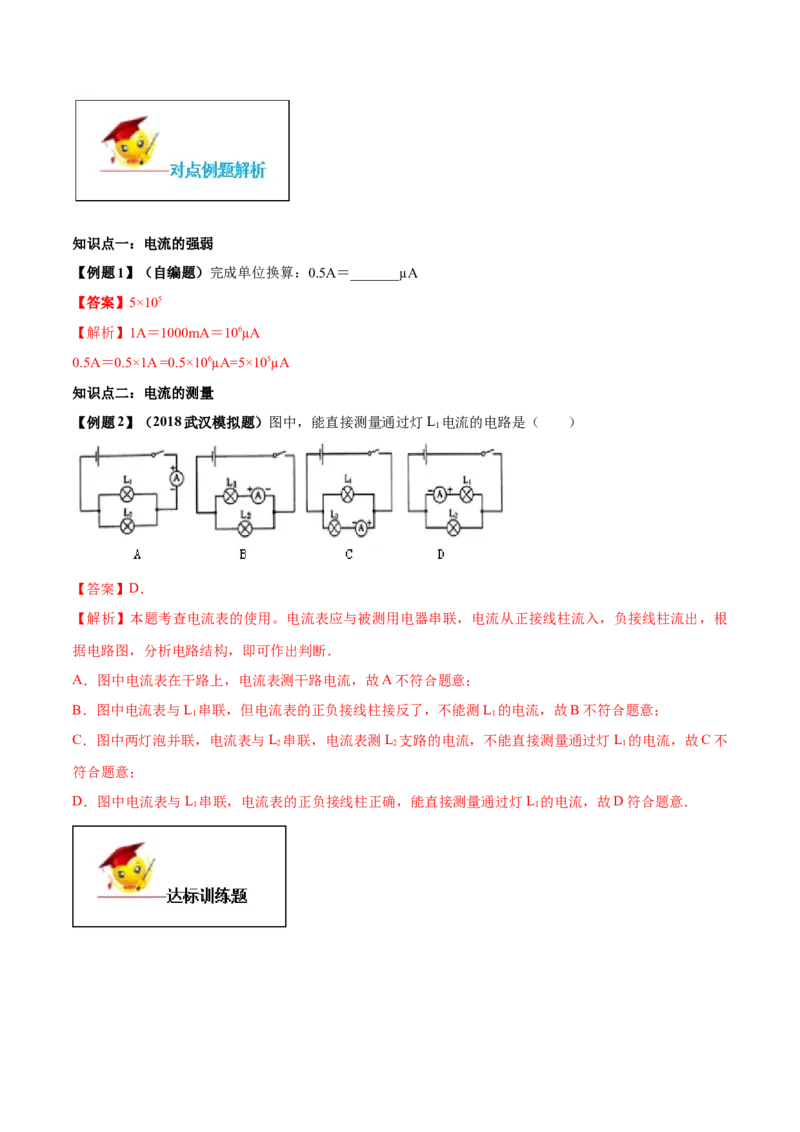

【例题2】（2018武汉模拟题）图中，能直接测量通过灯L 电流的电路是（ ）
1
【答案】D．
【解析】本题考查电流表的使用。电流表应与被测用电器串联，电流从正接线柱流入，负接线柱流出，根
据电路图，分析电路结构，即可作出判断．
A．图中电流表在干路上，电流表测干路电流，故A不符合题意；
B．图中电流表与L 串联，但电流表的正负接线柱接反了，不能测L 的电流，故B不符合题意；
1 1
C．图中两灯泡并联，电流表与L 串联，电流表测L 支路的电流，不能直接测量通过灯L 的电流，故C不
2 2 1
符合题意；
D．图中电流表与L 串联，电流表的正负接线柱正确，能直接测量通过灯L 的电流，故D符合题意．
1 11.表示电流强弱的物理量是_____。单位时间内通过导体横截面积的电荷量叫电流，用“I”表示，电流的单
位是安培，符号A ，还有毫安（mA）、微安（µA），0.5A＝____mA＝____µA
【答案】电流，500 0.5×106
【解析】表示电流强弱的物理量是电流。单位时间内通过导体横截面积的电荷量叫电流，用“I”表示，
因为1A＝1000mA＝106µA
所以0.5A＝500mA＝0.5×106µA

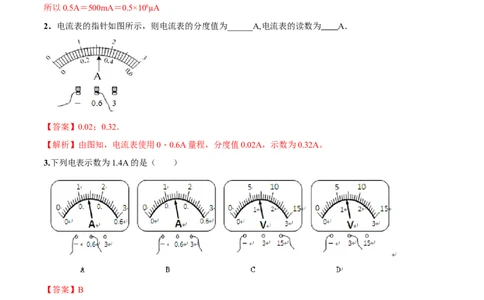

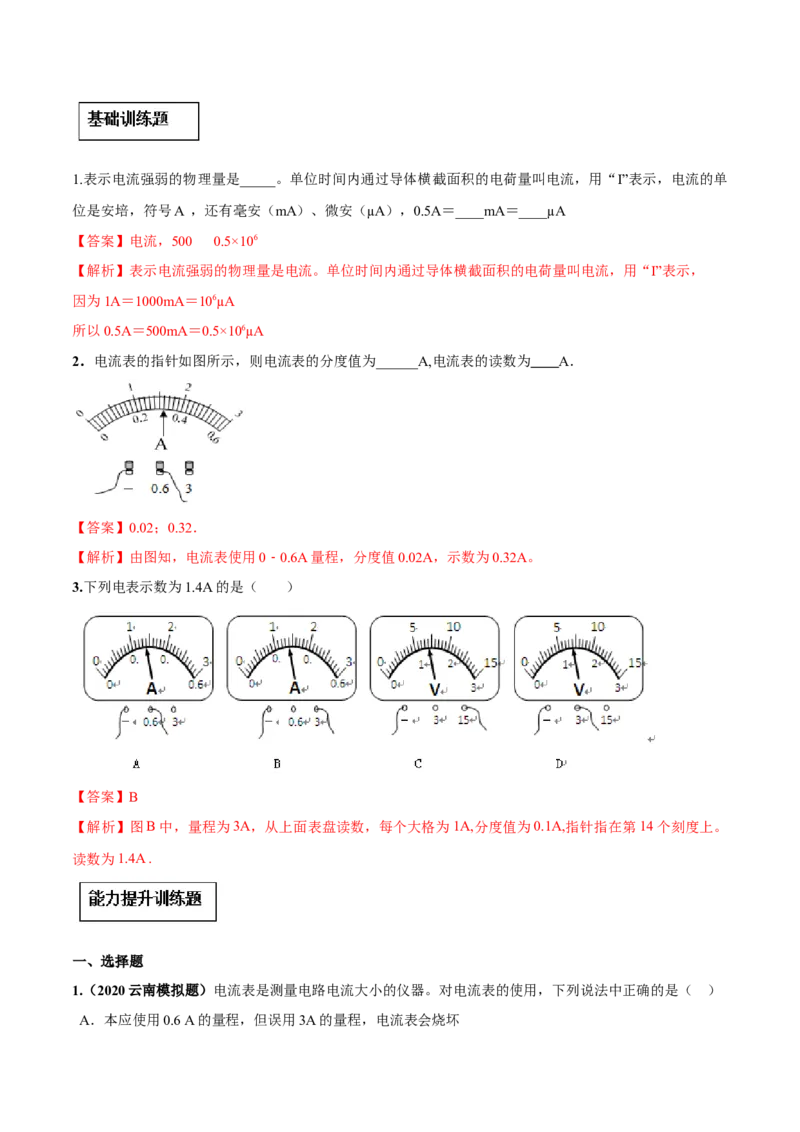

2．电流表的指针如图所示，则电流表的分度值为______A,电流表的读数为 A．
【答案】0.02；0.32．
【解析】由图知，电流表使用0﹣0.6A量程，分度值0.02A，示数为0.32A。
3.下列电表示数为1.4A的是（ ）
【答案】B
【解析】图B中，量程为3A，从上面表盘读数，每个大格为1A,分度值为0.1A,指针指在第14个刻度上。
读数为1.4A .
一、选择题
1.（2020云南模拟题）电流表是测量电路电流大小的仪器。对电流表的使用，下列说法中正确的是（ ）
A．本应使用0.6 A的量程，但误用3A的量程，电流表会烧坏B．当把电流表直接接在电源两极上时，可以测量电源的短路电流
C．在用3A量程试测时，发现指针已超过半偏，应选用0.6 A量程进行测量
D．在用3A量程试测时，发现指针只偏转了很小的角度，应选用0.6 A量程进行测量
【答案】D
【解析】小量程改用大量程不会烧坏电流表，只是测得的电流值误差较大，因此 A选项错误；绝对不允许
不经过用电器而把电流表连到电源的两极上，否则会烧坏电流表，因此 B选项错误；用3A量程试测时，
指针已超过半偏，而量程为3A的电流表的中央刻度为1.5 A，因此不能选择0.6 A的量程进行测量，故C
选项错误；用3A量程试测时，指针只偏转很小角度，说明电流很小，应该用 0.6 A的量程进行测量，使读
数更精确，故D选项正确．

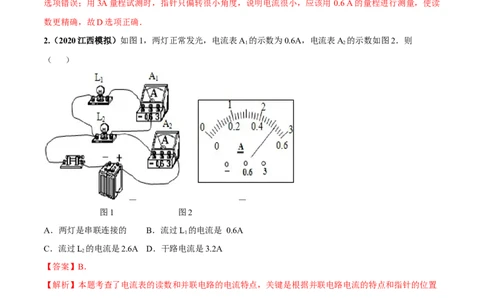

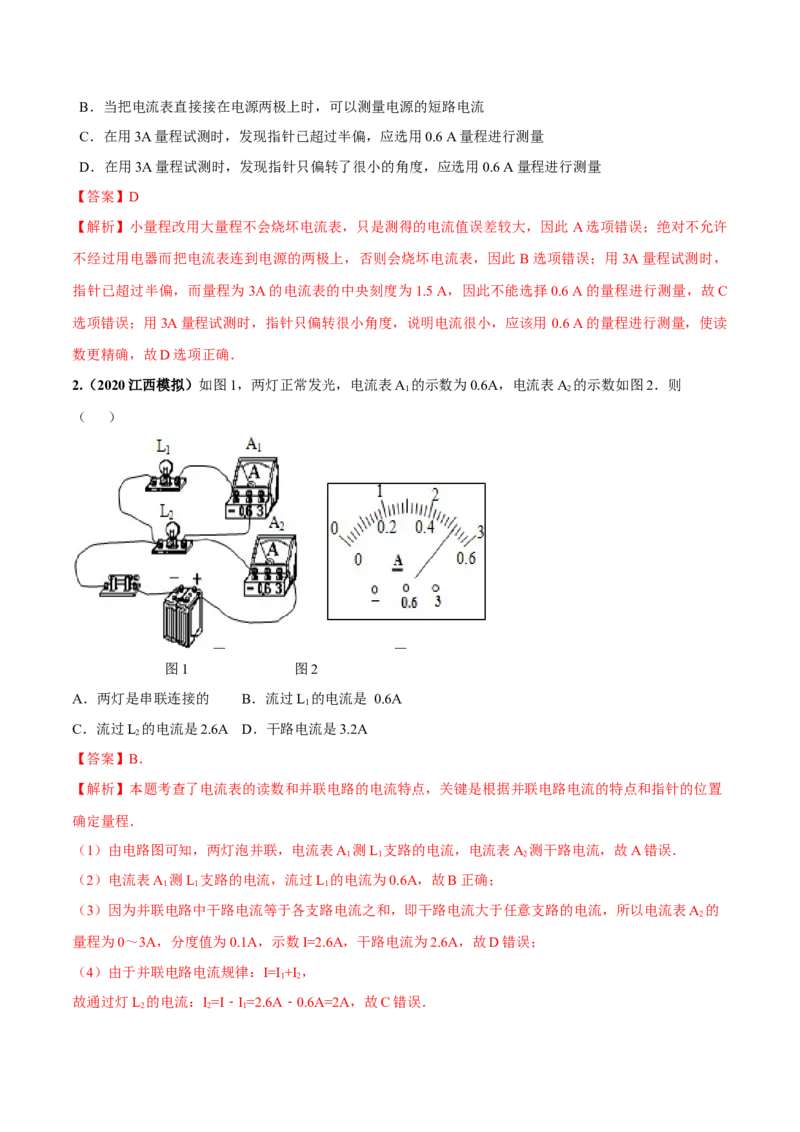

2.（2020江西模拟）如图1，两灯正常发光，电流表A 的示数为0.6A，电流表A 的示数如图2．则
1 2
（ ）
图1 图2
A．两灯是串联连接的 B．流过L 的电流是 0.6A
1
C．流过L 的电流是2.6A D．干路电流是3.2A
2
【答案】B．
【解析】本题考查了电流表的读数和并联电路的电流特点，关键是根据并联电路电流的特点和指针的位置
确定量程．
（1）由电路图可知，两灯泡并联，电流表A 测L 支路的电流，电流表A 测干路电流，故A错误．
1 1 2
（2）电流表A 测L 支路的电流，流过L 的电流为0.6A，故B正确；
1 1 1
（3）因为并联电路中干路电流等于各支路电流之和，即干路电流大于任意支路的电流，所以电流表A 的
2
量程为0～3A，分度值为0.1A，示数I=2.6A，干路电流为2.6A，故D错误；
（4）由于并联电路电流规律：I=I +I ，
1 2
故通过灯L 的电流：I=I﹣I =2.6A﹣0.6A=2A，故C错误．
2 2 13.（2018北京模拟题）如图所示的电路中，闭合开关s 、s ，电流表、灯泡L 和L 均能正常工作．则下列
1 2 1 2
说法正确的是（ ）
A．开关s 闭合，s 断开，电源外部电流流向为a→b→c→d
1 2
B．开关s、s 都闭合，灯泡L 和L 并联
1 2 1 2
C．开关s、s 都闭合，通过灯泡L 的电流一定大于通过灯泡L 的电流
1 2 1 2
D．闭合s、s 中任意一个开关，都会有灯泡发光
1 2
【答案】B．
【解析】A．由电路图可知，开关s 闭合，s 断开，电源外部电流流向为d→c→b→a，故A错误；
1 2
B．由电路图知，闭合开关S 和S，L 与L 首首相连、尾尾相连，两灯是并联的，故B正确；
1 2 1 2
C．开关s 、s 都闭合，L 与L 并联，由于不知道两灯泡的情况，不能判断通过灯泡L 的电流与通过灯泡
1 2 1 2 1
L 电流的关系，故C错误；
2
D．开关s 在干路上，控制所有用电器，开关s 控制灯泡L ，故只闭合S ，灯泡L 发光，s 、s 都闭合，
1 2 1 1 2 1 2
两灯泡都发光，只闭合s 的两灯泡都不发光，故D错误．
2
4.（改编题）甲、乙、丙、丁四种仪器测量的物理量的读数如图所示，下列说法正确的是 （ ）
甲 乙 丙 丁
A.如图甲所的温度计的读数为18℃
B.如图乙所示的机械秒表读数为3min37.5s
C.如图丙所示的量筒的读数为43mL
D.如图丁所示电流表的读数为0.5A【答案】B
【解析】A. 如图甲所的温度计一个大格代表10℃，一个大格平均分成10等份，每等份表示1℃，由于温
度计测温液体的液面在0刻度上方，所以温度计读数为10℃+7℃=17℃。所以A项说法错误；
B. 如图乙所示的机械秒表读数等于小盘的分钟数加上大盘的秒数。小盘分钟数是3min.由于小盘的分针超
过30s，在大盘里读取的秒数37.5s。所以如图乙所示的机械秒表读数为3min37.5s。所以B项说法正确；
C. 如图丙所示的量筒的的一个大格代表10 mL，一个大格平均分成了5等份，每个小格代表2 mL,液面读
数为40mL+6mL=46mL，不是43mL。所以C项说法错误；
D. 如图丁所示电流表是“+”、“0.6”两个接线柱接入电路中的，选用的量程是“0——0.6A”，读数时需要
观察电流表表盘下面的刻度线。这时电流表表盘一个大格代表0.2A，一个大格平均分成了10等份，每等
份表示0.02A。这样电流表的读数为0.1A ，不是0.5A。所以选项D说法错误。
二、填空题
5.（2018山东潍坊）电流表内部电阻很小，当电流表 联接入电路中时，电路的总电阻和电流的变化
可以忽略。但是，电流表的接入使电路有所变化，测量是有误差的，由此引起电流的测量值比真实值略
（填“大”或“小”）。
【答案】串；小
【解析】从电流表的正确使用方法和内部结构进行分析。因为电流表的电阻非常小，如果并联在电路中，
会使电路形成短路，所以电流表应串联在电路中；尽管电流表的电阻非常小，但是还是有电阻的，对电流
也有阻碍作用，所以，电流表测量的值比真实值略小。

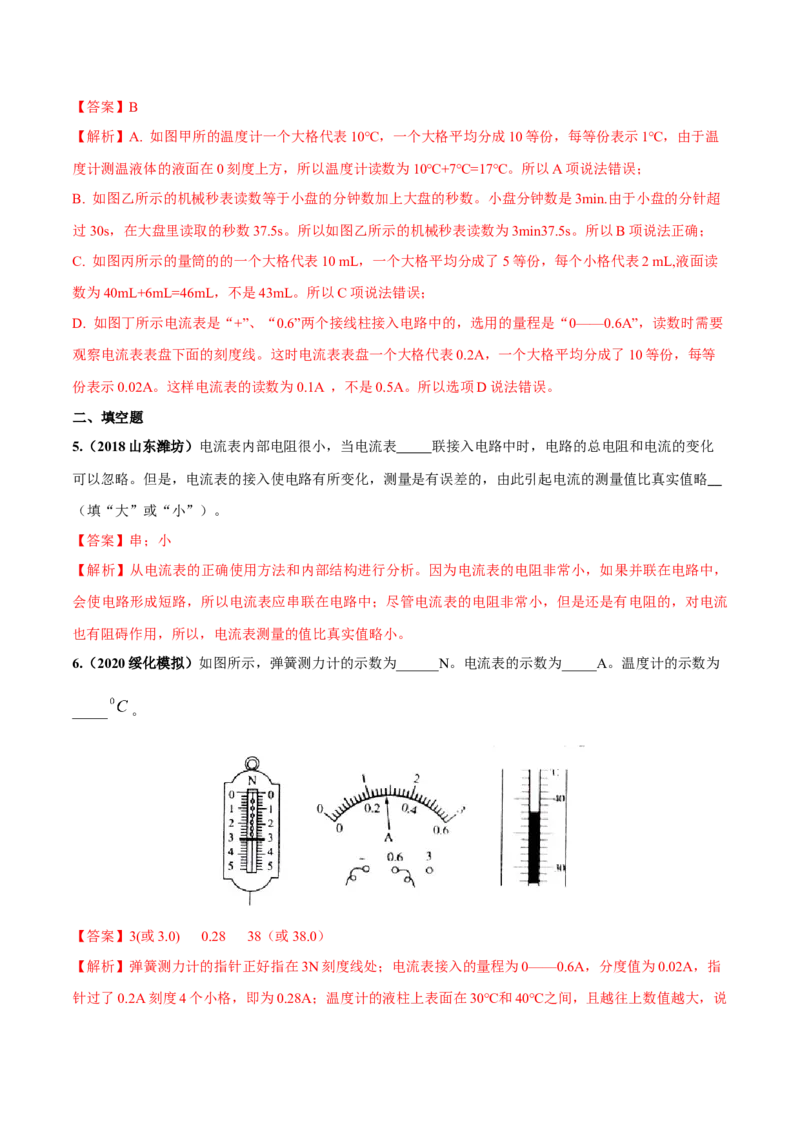

6.（2020绥化模拟）如图所示，弹簧测力计的示数为______N。电流表的示数为_____A。温度计的示数为
_____ 。
【答案】3(或3.0) 0.28 38（或38.0）
【解析】弹簧测力计的指针正好指在3N刻度线处；电流表接入的量程为0——0.6A，分度值为0.02A，指
针过了0.2A刻度4个小格，即为0.28A；温度计的液柱上表面在30℃和40℃之间，且越往上数值越大，说明现在的温度在0℃以上，可以看出分度值为0.1℃，还有两个小格为40℃，所以读数为38℃。

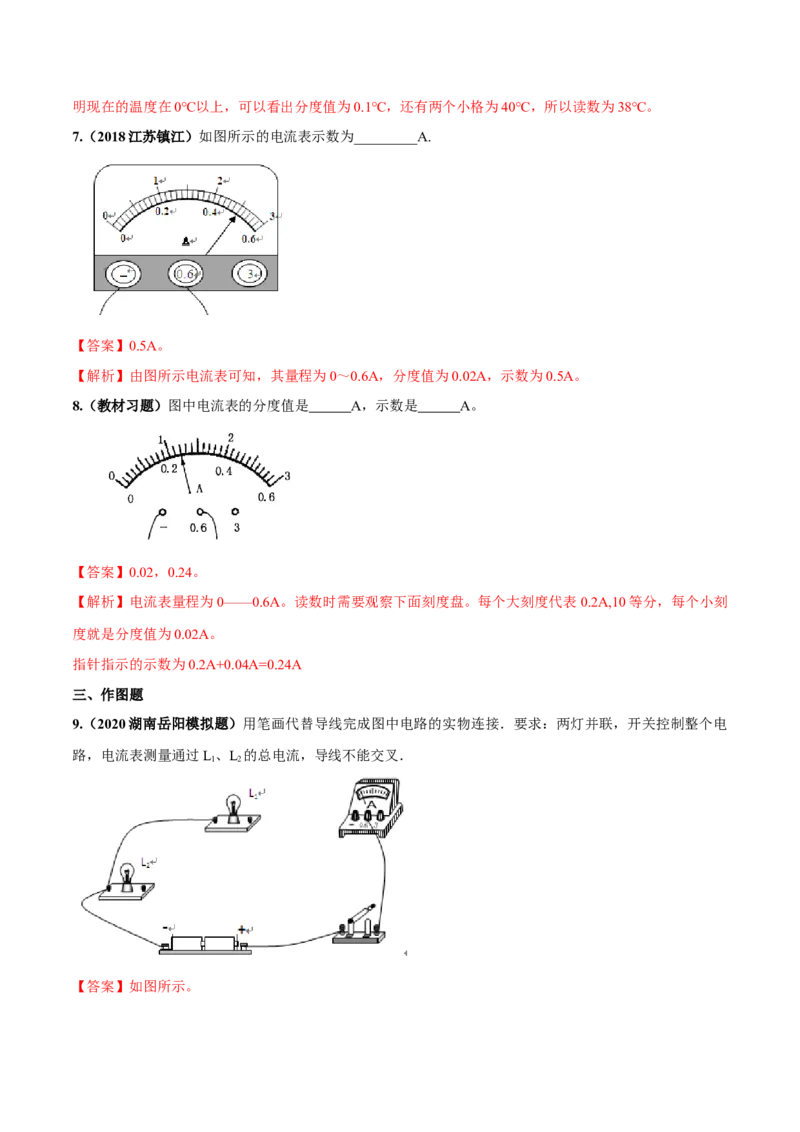

7.（2018江苏镇江）如图所示的电流表示数为_________A.
【答案】0.5A。
【解析】由图所示电流表可知，其量程为0～0.6A，分度值为0.02A，示数为0.5A。
8.（教材习题）图中电流表的分度值是 A，示数是 A。
【答案】0.02，0.24。
【解析】电流表量程为0——0.6A。读数时需要观察下面刻度盘。每个大刻度代表0.2A,10等分，每个小刻
度就是分度值为0.02A。
指针指示的示数为0.2A+0.04A=0.24A
三、作图题
9.（2020湖南岳阳模拟题）用笔画代替导线完成图中电路的实物连接．要求：两灯并联，开关控制整个电
路，电流表测量通过L、L 的总电流，导线不能交叉．
1 2
【答案】如图所示。L1
L2
-
+
【解析】从电源负极的导线引出连载等做一个接线柱上，先让两灯并列连接上。引出导线连接电流表、电
健。回到电源一端。这样电流表测量的是干路电流。
10.（2020太原模拟）请根据图中所示的实物图，画出对应的电路图．
【答案】如图所示：
【解析】本题考查了根据实物图作电路图，分析电路结构，明确各电路元件的连接方式是正确作图的前提
与关键．对于给出电路图，连接实物图也要熟练掌握。
根据实物图图可知，两灯泡并联，电流表A 测量干路电流，电流表A 测量L 支路电流．从正极开始连接，
2 1 2
依次是开关、电流表A；然后分支，一支经灯泡L 回到负极；另一支经灯泡L、电流表A 回到负极。
2 1 2 1
四、综合题

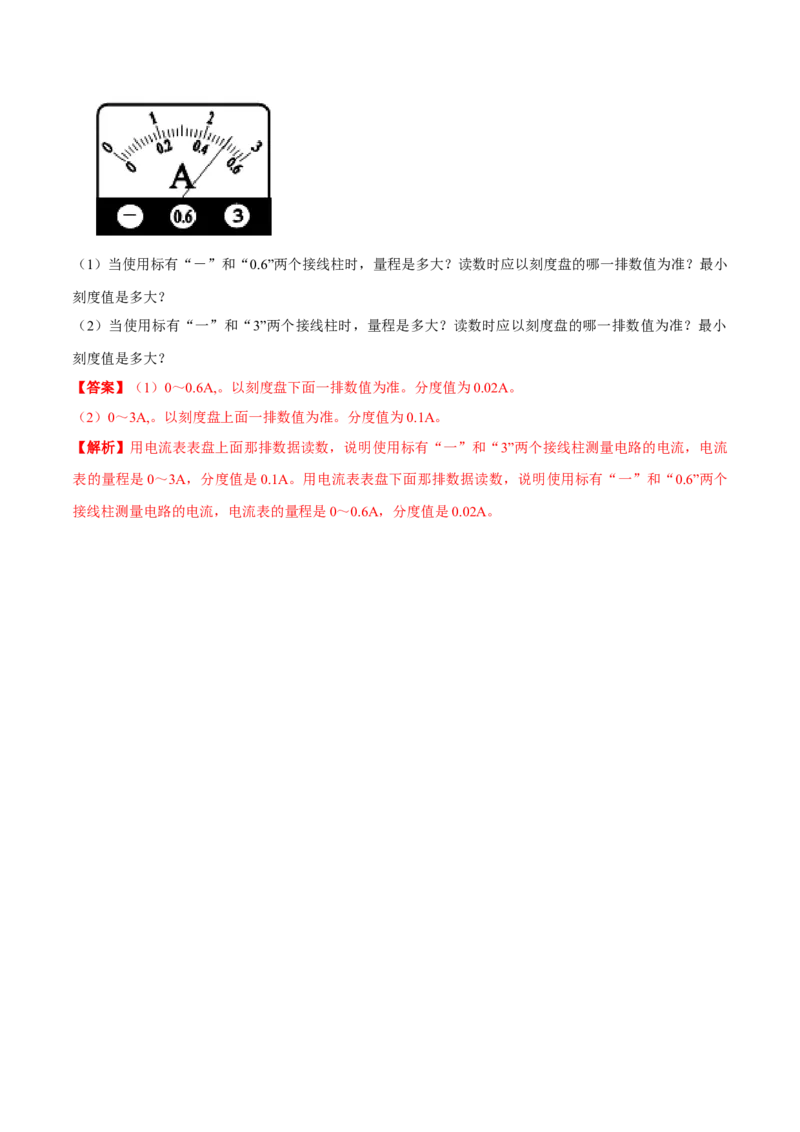

11.（2020武汉模拟）如图所示的电流表中。（1）当使用标有“－”和“0.6”两个接线柱时，量程是多大？读数时应以刻度盘的哪一排数值为准？最小
刻度值是多大？
（2）当使用标有“一”和“3”两个接线柱时，量程是多大？读数时应以刻度盘的哪一排数值为准？最小
刻度值是多大？
【答案】（1）0～0.6A,。以刻度盘下面一排数值为准。分度值为0.02A。
（2）0～3A,。以刻度盘上面一排数值为准。分度值为0.1A。
【解析】用电流表表盘上面那排数据读数，说明使用标有“一”和“3”两个接线柱测量电路的电流，电流
表的量程是0～3A，分度值是0.1A。用电流表表盘下面那排数据读数，说明使用标有“一”和“0.6”两个
接线柱测量电路的电流，电流表的量程是0～0.6A，分度值是0.02A。
