专题 15.3 串联和并联
知识点一：串联和并联
1.把电路元件依次连接起来的电路叫串联电路。
2.串联电路特点：电流只有一条路径；各用电器互相影响；
3.把电路元件并排连接起来的电路叫并联电路。
4.并联电路特点：电流有多条路径；各用电器互不影响；
知识点二：串联和并联电路的连接方法
①线路简捷、不能出现交叉；
②实物图中各元件的顺序要与电路图一致；
③并联电路连接中，先串后并，先支路后干路，连接时找准节点；
④在连接电路前应将开关断开。
知识点三：生活中的电路设计
1.医院病房电路设计
2.居民楼道电路设计
3.学校传达室电路设计
一、本节要熟练掌握以下知识
1.把电路元件依次连接起来的电路叫串联电路。把电路元件并排连接起来的电路叫并联电路。
2.连接串并联电路时要注意：线路简捷、不能出现交叉；实物图中各元件的顺序要与电路图一致；
并联电路连接中，先串后并，先支路后干路，连接时找准节点；在连接电路前应将开关断开。
3. 家庭中的电灯、电冰箱、电视机、电脑等用电器都是并联在电路中的；用来装饰居室、烘托欢乐气氛
的彩色小灯泡，有些则是串联和并联组合而成的。
二、串联、并联电路区别电路的两种连接方式——串联和并联电路（会连接）
电路 串联电路 并联电路
用电器两端分
连接方法 用电器首尾相连
别连接在一起
电流路径 一条 两条或多条
有无节点 无 有
各用电器间
互相影响 互不影响
是否互相影响
开关个数 一个 可以多个
改变开关位置
不影响 可能影响
是否影响电路
有的小彩灯 多个家用
应用实例
串联 电器之间
知识点一：串联和并联
【例题1】（2019四川巴中）如图所示的电路中，要使R 、R 串联，应闭合的开关是 ；要使R 、R 并
1 2 1 2
联，应闭合的开关是 ，（选填“S”、“S”、“S”）；该电路中干电池供电时将 能转化为电能。
1 2 3
【答案】S；S、S；化学。
2 1 3
【解析】（1）要使R 、R 串联，电流只有一条流通路径，由电路图知，电流路径应为：电源正极、R 、
1 2 1
S、R 、电源负极，由此可判断出：开关S、S 应断开，而开关S 应闭合；
2 2 1 3 2
（2）要使R 、R 并联时，电流有两条流通路径，由电路图知：开关S 与S 闭合，而S 应断开；
1 2 1 3 2
（3）干电池为电路提供电能过程中，干电池内部发生化学变化，将化学能转化为电能。
知识点二：串联和并联电路的连接方法【例题2】（2019山东威海）小明为自家花卉大棚设计一套智能电路管理系统，整个电路的通断可通过手
动控制开关S 或手机远程控制开关S 实现。当大棚内光线较暗时，光控开关 S 自动闭合，接通灯泡；当
1 2 3
需要给大棚通风时，闭合开关S ，启动风机。灯泡和风机均可独立工作，以下简化电路图符合要求的是（
4
）

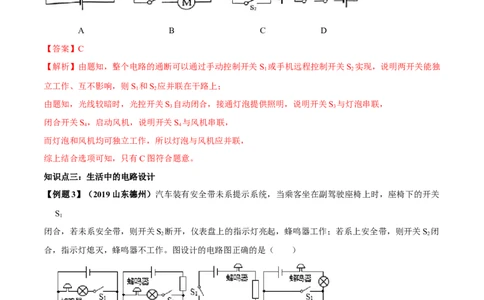

A B C D
【答案】C
【解析】由题知，整个电路的通断可以通过手动控制开关S 或手机远程控制开关S 实现，说明两开关能独
1 2
立工作、互不影响，则S 和S 应并联在干路上；
1 2
由题知，光线较暗时，光控开关S 自动闭合，接通灯泡提供照明，说明开关S 与灯泡串联，
3 3
闭合开关S，启动风机，说明开关S 与风机串联，
4 4
而灯泡和风机均可独立工作，所以灯泡与风机应并联，
综上结合选项可知，只有C图符合题意。
知识点三：生活中的电路设计
【例题3】（2019山东德州）汽车装有安全带未系提示系统，当乘客坐在副驾驶座椅上时，座椅下的开关
S
1
闭合，若未系安全带，则开关S 断开，仪表盘上的指示灯亮起，蜂鸣器工作；若系上安全带，则开关S 闭
2 2
合，指示灯熄灭，蜂鸣器不工作。图设计的电路图正确的是（ ）
A B C D
【答案】B
【解析】由题意知，当乘客坐在副驾驶座椅上时开关S 闭合指示灯亮起、蜂鸣器工作，则S 可控制指示灯
1 1
和蜂鸣器；若系上安全带，开关S 闭合，指示灯熄灭、蜂鸣器不工作，则蜂鸣器和指示灯被短路，据此进
2
行解答。由电路图可知，A.系上安全带时开关S 闭合，会造成电源短路，故A不符合题意；
2
B.当乘客坐在副驾驶座椅上时，开关S 闭合，蜂鸣器和指示灯均工作，系上安全带后开关S 闭合，蜂鸣器
1 2
和指示灯被短路均不工作，此时电路安全，故B符合题意；
C.只有当乘客坐在副驾驶座椅上且系上安全带时，两开关闭合，蜂鸣器和指示灯才工作，故C不符合题意；
D.当乘客坐在副驾驶座椅上时，开关S 闭合，蜂鸣器和指示灯均工作，系上安全带后开关S 闭合，蜂鸣器
1 2
和指示灯仍工作，故D不符合题意。

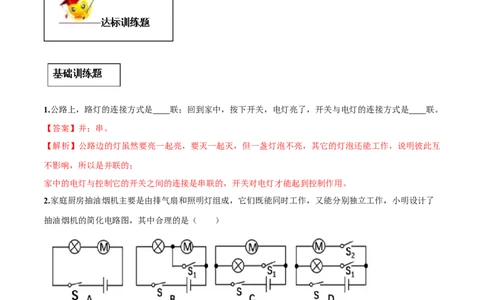

1.公路上，路灯的连接方式是 联；回到家中，按下开关，电灯亮了，开关与电灯的连接方式是 联。
【答案】并；串。
【解析】公路边的灯虽然要亮一起亮，要灭一起灭，但一盏灯泡不亮，其它的灯泡还能工作，说明彼此互
不影响，所以是并联的；
家中的电灯与控制它的开关之间的连接是串联的，开关对电灯才能起到控制作用。
2.家庭厨房抽油烟机主要是由排气扇和照明灯组成，它们既能同时工作，又能分别独立工作，小明设计了
抽油烟机的简化电路图，其中合理的是（ ）
【答案】D
【解析】串联电路特点是电流有一条路径，串联电路的各用电器相互影响，开关控制整个电路；并联电路
特点是电流有两条或两条以上路径，并联电路的各用电器不相互影响。干路上开关控制整个电路，支路上
开关控制本支路。
A．不符合题意，两用电器串联，不能独立工作。
B．不符合题意，两用电器串联，不能独立工作。C．符合题意，两用电器并联，能独立工作，S控制整个电路，S闭合，电风扇转动，没有单独开关控制；
S 控制灯泡。
1
D．符合题意，两用电器并联，S控制整个电路，S 控制灯泡，S 控制电风扇；符合题意。
1 2
3.公交车后门的两个扶杆上通常各装有一个按钮，每一个按钮都是个开关。当乘客按下任何一个按钮时，
驾驶台上的指示灯发光，同时电铃响，提醒司机有人要下车。下列电路图符合上述要求的是（ ）
A. B. C. D.
【答案】 C
【解析】（1）当乘客按下任何一个按钮时，驾驶台上的指示灯发光，同时电铃响，说明这两个开关可以
独立工作、互不影响即为并联，且两个开关都位于干路上，由图示电路图可知，AB其中一个开关在支路
上，AB不符合题意，C符合题意。（2）根据题意可知：当乘客按下任何一个按钮时，驾驶台上的指示灯
发光，同时电铃响，而D图只有两个开关同时闭合时，灯泡才亮，电铃才响，D不符合题意。
一、选择题
1．（2019四川巴中）小明设计了一个电路，开关断开两灯都不亮，开关闭合两灯均发光，拧下其中一只
灯泡，另一只灯泡仍发光，则符合要求的电路是（ ）
A B C D
【答案】C
【解析】由题意可知，开关闭合两灯均发光，拧下其中一只灯泡，另一只灯泡仍发光，说明两灯泡工作时
互不影响，所以两灯应并联，故AD错误；
开关断开两灯都不亮，开关闭合两灯均发光，则开关位于干路，故B错误、C正确。
2.实验小组为医院病房设计呼叫电路,在病人需要护理时,闭合床头开关，就能及时通知值班室里的护士,图
中最合理的设计方案是（ ）【答案】B
【解析】不同病人对应不同灯泡，病人之间互不影响，开关之间应该并联；电铃起提醒作用，需要连
接在干路上。
3．（2019内蒙古通辽）有一种电动烤地瓜机，将地瓜放在托盘上，盖上锅盖相当于闭合开关S ，托盘旋
1
转，再将温控开关S 闭合，开始加热；若只闭合开关S，则不能加热。下图M是托盘电动机，R是加热电
2 2
阻，对其内部电路设计合理的是？（ ）
A． B． C． D．
【答案】B
【解析】由题知，闭合开关S ，托盘旋转，再将开关S 闭合，开始加热；只闭合开关S ，则不能加热。由
1 2 2
此分析解答。
由题意知，闭合开关S ，托盘旋转，再将开关S 闭合，开始加热；只闭合开关S ，则不能加热；这说明电
1 2 2
动机和加热电阻在工作时互不影响，即两者是并联的，且S 在干路上，S 在加热电阻的支路上，由各选项
1 2
电路图可知，B符合题意，ACD不合题意。
4．（2020江西模拟题）小明把台灯的插头插在如图甲所示的插座上，插座上有一个开关 S 和一个指示灯
1
L（相当于电阻很大的灯泡）．台灯开关和灯泡用S、L 表示。当只闭合S 时，台灯不发光，当闭合S 时，
1 2 2 2 1
指示灯发光，再闭合S 时，台灯发光；如果指示灯损坏，S 和S 都闭合，台灯也能发光。下列设计的电路
2 1 2
图中符合要求的是（ ）【答案】C
【解析】解决此题的最好办法是结合表格中的开关闭合和灯泡亮度情况，在选项中的电路图检验，如果一
致则选项中的电路图符合题意，否则不符合。
A.当闭合开关S、断开S 时，灯泡L 不亮，所以不符合题意；
l 2 1
B.当闭合开关S、断开S 时，灯泡L 亮，所以不符合题意；
2 1 2
C.当闭合开关S、断开S 时，灯泡L 亮，当闭合开关S 、断开S 时，灯泡L 不亮，当S、S 都闭合时，
l 2 1 2 1 2 l 2
两灯都亮，与表格完全一致，符合题意；
D.当闭合开关S、断开S 时，两灯泡都亮，所以不符合题意。
2 1
5．（2020•重庆模拟）如图所示是电扇中的一个自动保护装置：当电扇不慎被碰发生倾斜或倾倒时，小球
就会向一侧使电路断开，起到保护电扇的作用，由此判断，这个保护装置在电扇电路中的作用相当于（
）
A．开关 B．导线 C．电源 D．用电器
【答案】A
【解析】电路包括四部分：电源、用电器、开关及导线。根据各部分的作用判断。
由图知，当电扇没有倾斜时，能够正常工作，说明电路是通路状态；当电扇发生倾斜或倾倒时，小球就会
向一侧使电路断开，风扇不能工作，处于断路状态。说明小球能够控制风扇的工作状态，相当于开关。
二、填空题
6．如图所示的电路中，若同时闭合开关S 和S、断开S，电阻R 与R 是 的；若只闭合开关S，电阻
1 3 2 1 2 2
R 和R 是 的．（均选填“串联”或“并联”）
1 2【答案】并联；串联．
【解析】串联电路电流只有一条路径，电流依次经过各用电器从正极回到电源负极；并联电路电流有多条
路径，分别经过各用电器从电源正极回到负极．
若同时闭合开关S 和S 、断开S ，则电流只有两条路径：正极→R →S→负极，正极→S→R →S→负极，
1 3 2 1 3 1 2 3
故R 、R 并联．
1 2
若只闭合开关S，电流只有一条路径：正极→R →S→R →负极，因此R 、R 串联.
2 1 2 2 1 2
三、作图题
7.（2019吉林模拟题）根据如图所示的实物连线图，画出对应的电路图。（要求连线要横平竖直，尽量使
电路图简洁美观）
【答案】如图所示：
S
2
L
2
L
1
S
1
【解析】从电源正极出发，遇到两个分支，汇合后接入开关，回到电源负极。注意L 支路有一个开关S。
2 2
8.有人发明了“感应照孔门把手”只有在夜间且有人摸门把手时，锁孔旁的灯才亮，从而方使夜间开锁，
它利用感应开关S （有人摸门把手时，S 闭合；无人摸门把手，S 断开）以及光敏开关S （天暗时S 闭合，
1 1 1 2 2
天亮时S 断开）控制电路，达到目的。请根据上述描述，完成电路连接。
2【答案】如图所示。
【解析】只有夜间且有人摸门把手时，锁孔旁的灯才亮，否则灯不亮，说明感应开关S 、光敏开关S 不能
1 2
独立工作、即为串联，共同控制灯，据此进行解答。
由题意可知，感应开关S、光敏开关S 串联共同控制灯。
1 2
9．（2020·哈尔滨模拟）健健为抗击新冠疫情设计一个病床呼叫电路。要求：病床1旁的开关S 控制指示
1
灯L 和电铃；病床2旁的开关S 控制指示灯L 和电铃；患者只要按床旁的开关，医务人员就知道谁呼叫｡
1 2 2
请在图中连线，形成符合要求的完整电路图｡
【答案】见解析
【解析】由题知，S 控制指示灯L，S 控制指示灯L，说明两灯互不影响，即两灯并联，而两个开关都能
1 1 2 2
控制电铃，所以电铃串联在干路上，如图所示：
