第十五章 电流和电路
第5节 串、并联电路中电流的规律
一．选择题

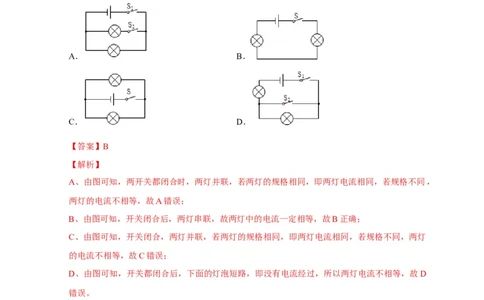

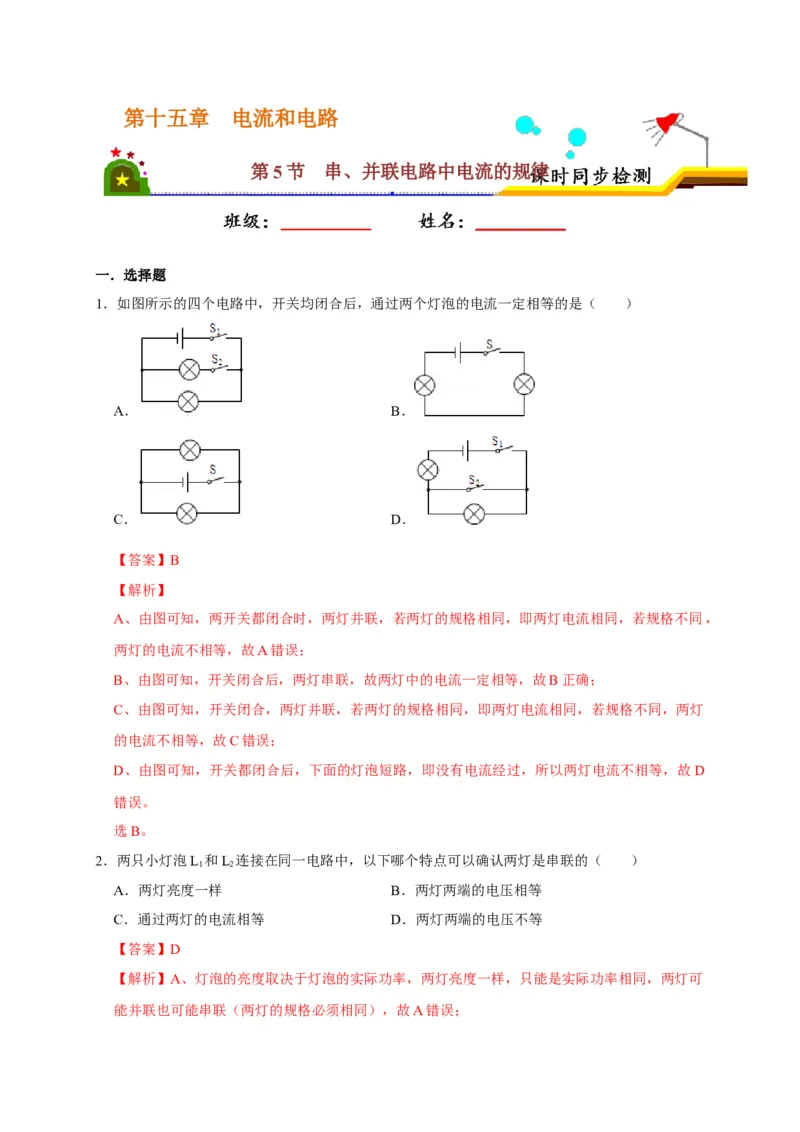

1．如图所示的四个电路中，开关均闭合后，通过两个灯泡的电流一定相等的是（ ）
A． B．
C． D．
【答案】B
【解析】
A、由图可知，两开关都闭合时，两灯并联，若两灯的规格相同，即两灯电流相同，若规格不同，
两灯的电流不相等，故A错误；
B、由图可知，开关闭合后，两灯串联，故两灯中的电流一定相等，故B正确；
C、由图可知，开关闭合，两灯并联，若两灯的规格相同，即两灯电流相同，若规格不同，两灯
的电流不相等，故C错误；
D、由图可知，开关都闭合后，下面的灯泡短路，即没有电流经过，所以两灯电流不相等，故 D
错误。
选B。
2．两只小灯泡L 和L 连接在同一电路中，以下哪个特点可以确认两灯是串联的（ ）
1 2
A．两灯亮度一样 B．两灯两端的电压相等
C．通过两灯的电流相等 D．两灯两端的电压不等
【答案】D
【解析】A、灯泡的亮度取决于灯泡的实际功率，两灯亮度一样，只能是实际功率相同，两灯可
能并联也可能串联（两灯的规格必须相同），故A错误；B、并联电路两灯两端的电压一定相等，串联电路当两个灯泡的规格相同时两灯两端的电压也相
等，故B错误；
C、串联电路通过两灯的电流一定相等，并联电路当两个灯泡的规格相同时通过两灯的电流也相
等，故C错误；
D、并联电路两灯两端的电压一定相等，两灯两端的电压不相等一定是串联，故D正确。
选D。

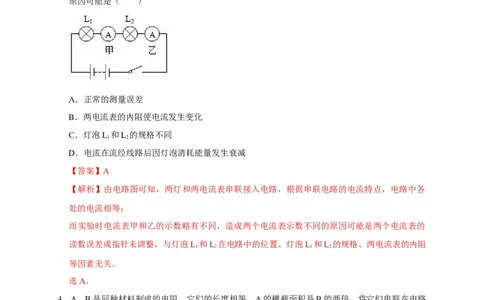

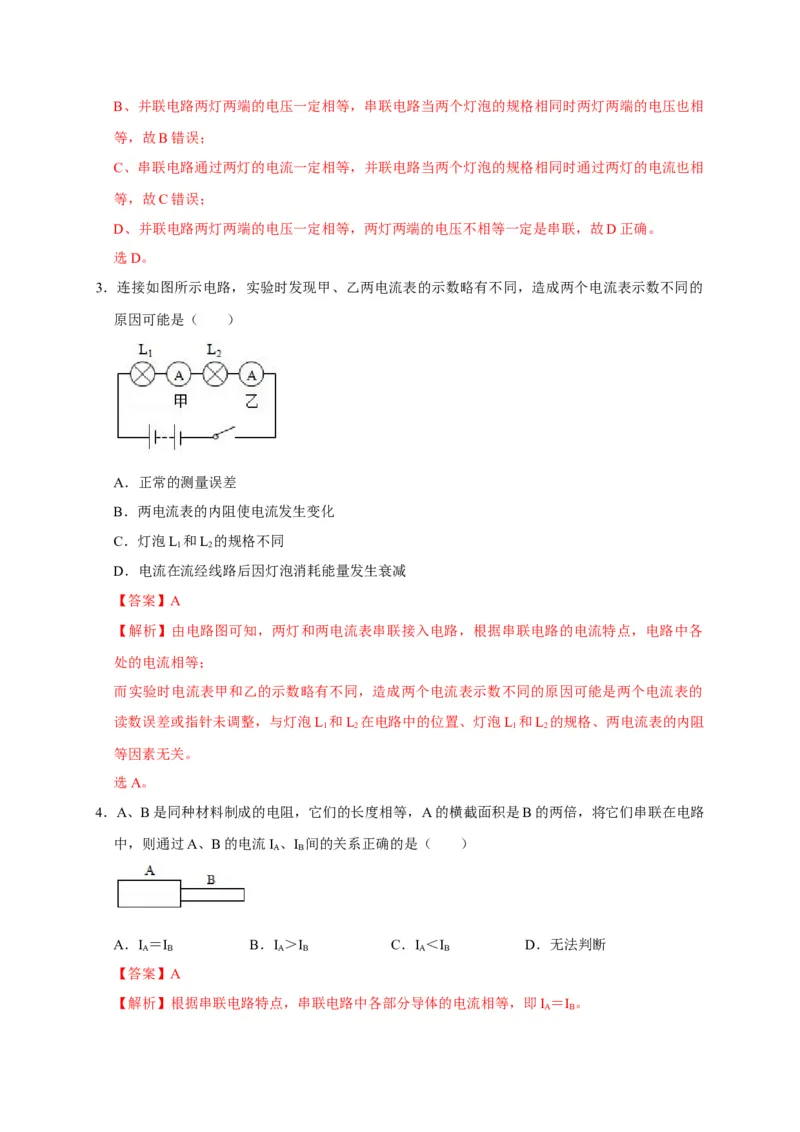

3．连接如图所示电路，实验时发现甲、乙两电流表的示数略有不同，造成两个电流表示数不同的
原因可能是（ ）
A．正常的测量误差
B．两电流表的内阻使电流发生变化
C．灯泡L 和L 的规格不同
1 2
D．电流在流经线路后因灯泡消耗能量发生衰减
【答案】A
【解析】由电路图可知，两灯和两电流表串联接入电路，根据串联电路的电流特点，电路中各
处的电流相等；
而实验时电流表甲和乙的示数略有不同，造成两个电流表示数不同的原因可能是两个电流表的
读数误差或指针未调整，与灯泡L 和L 在电路中的位置、灯泡L 和L 的规格、两电流表的内阻
1 2 1 2
等因素无关。
选A。
4．A、B是同种材料制成的电阻，它们的长度相等，A的横截面积是B的两倍，将它们串联在电路
中，则通过A、B的电流I 、I 间的关系正确的是（ ）
A B
A．I ＝I B．I ＞I C．I ＜I D．无法判断
A B A B A B
【答案】A
【解析】根据串联电路特点，串联电路中各部分导体的电流相等，即I ＝I 。
A B选A。

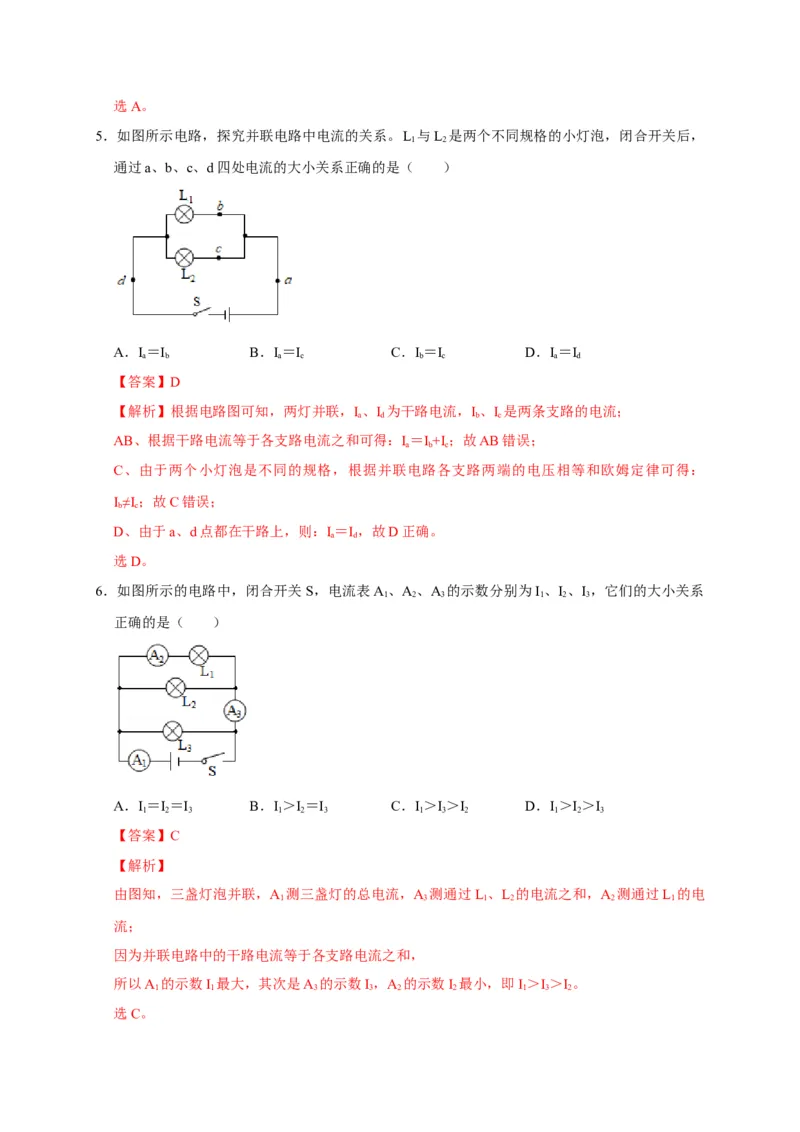

5．如图所示电路，探究并联电路中电流的关系。L 与L 是两个不同规格的小灯泡，闭合开关后，
1 2
通过a、b、c、d四处电流的大小关系正确的是（ ）
A．I＝I B．I＝I C．I＝I D．I＝I
a b a c b c a d
【答案】D
【解析】根据电路图可知，两灯并联，I、I 为干路电流，I、I 是两条支路的电流；
a d b c
AB、根据干路电流等于各支路电流之和可得：I＝I+I；故AB错误；
a b c
C、由于两个小灯泡是不同的规格，根据并联电路各支路两端的电压相等和欧姆定律可得：
I≠I；故C错误；
b c
D、由于a、d点都在干路上，则：I＝I，故D正确。
a d
选D。

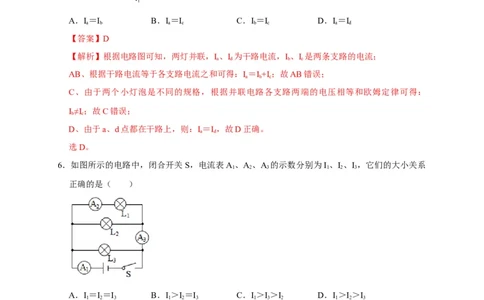

6．如图所示的电路中，闭合开关S，电流表A 、A 、A 的示数分别为I 、I 、I ，它们的大小关系
1 2 3 1 2 3
正确的是（ ）
A．I＝I＝I B．I＞I＝I C．I＞I＞I D．I＞I＞I
1 2 3 1 2 3 1 3 2 1 2 3
【答案】C
【解析】
由图知，三盏灯泡并联，A 测三盏灯的总电流，A 测通过L 、L 的电流之和，A 测通过L 的电
1 3 1 2 2 1
流；
因为并联电路中的干路电流等于各支路电流之和，
所以A 的示数I 最大，其次是A 的示数I，A 的示数I 最小，即I＞I＞I。
1 1 3 3 2 2 1 3 2

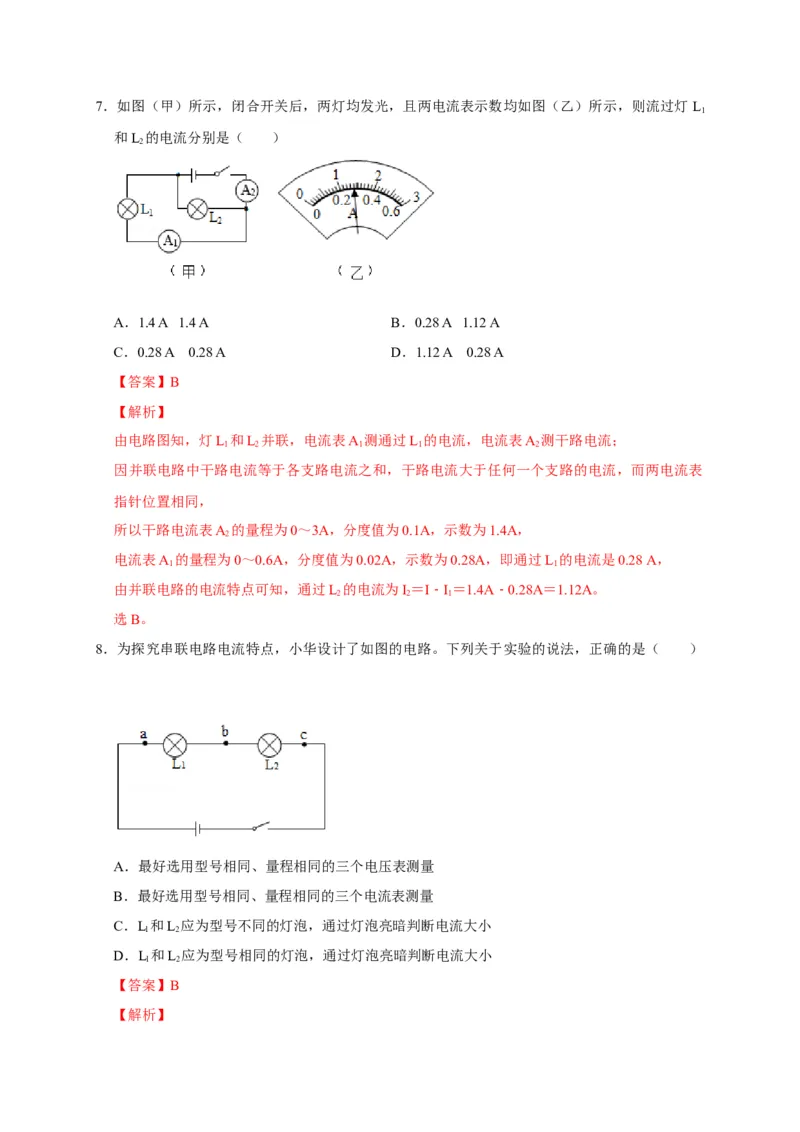

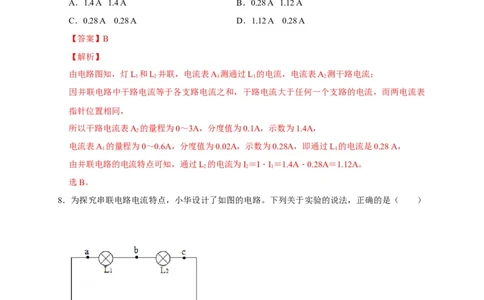

选C。7．如图（甲）所示，闭合开关后，两灯均发光，且两电流表示数均如图（乙）所示，则流过灯L
1
和L 的电流分别是（ ）
2
A．1.4 A 1.4 A B．0.28 A 1.12 A
C．0.28 A 0.28 A D．1.12 A 0.28 A
【答案】B
【解析】
由电路图知，灯L 和L 并联，电流表A 测通过L 的电流，电流表A 测干路电流；
1 2 1 1 2
因并联电路中干路电流等于各支路电流之和，干路电流大于任何一个支路的电流，而两电流表
指针位置相同，
所以干路电流表A 的量程为0～3A，分度值为0.1A，示数为1.4A，
2
电流表A 的量程为0～0.6A，分度值为0.02A，示数为0.28A，即通过L 的电流是0.28 A，
1 1
由并联电路的电流特点可知，通过L 的电流为I＝I﹣I＝1.4A﹣0.28A＝1.12A。
2 2 1
选B。
8．为探究串联电路电流特点，小华设计了如图的电路。下列关于实验的说法，正确的是（ ）
A．最好选用型号相同、量程相同的三个电压表测量
B．最好选用型号相同、量程相同的三个电流表测量
C．L和L 应为型号不同的灯泡，通过灯泡亮暗判断电流大小
l 2
D．L和L 应为型号相同的灯泡，通过灯泡亮暗判断电流大小
l 2
【答案】B

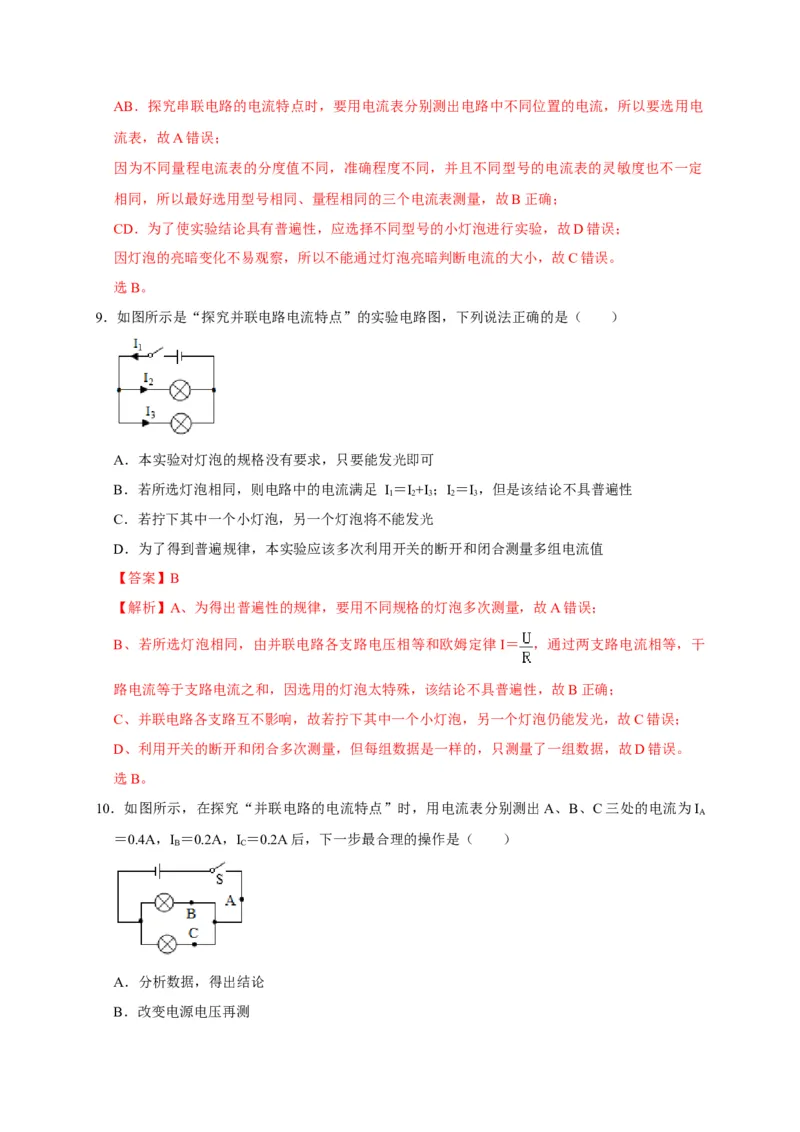

【解析】AB．探究串联电路的电流特点时，要用电流表分别测出电路中不同位置的电流，所以要选用电
流表，故A错误；
因为不同量程电流表的分度值不同，准确程度不同，并且不同型号的电流表的灵敏度也不一定
相同，所以最好选用型号相同、量程相同的三个电流表测量，故B正确；
CD．为了使实验结论具有普遍性，应选择不同型号的小灯泡进行实验，故D错误；
因灯泡的亮暗变化不易观察，所以不能通过灯泡亮暗判断电流的大小，故C错误。
选B。
9．如图所示是“探究并联电路电流特点”的实验电路图，下列说法正确的是（ ）
A．本实验对灯泡的规格没有要求，只要能发光即可
B．若所选灯泡相同，则电路中的电流满足 I＝I+I ；I＝I，但是该结论不具普遍性
1 2 3 2 3
C．若拧下其中一个小灯泡，另一个灯泡将不能发光
D．为了得到普遍规律，本实验应该多次利用开关的断开和闭合测量多组电流值
【答案】B
【解析】A、为得出普遍性的规律，要用不同规格的灯泡多次测量，故A错误；
B、若所选灯泡相同，由并联电路各支路电压相等和欧姆定律I＝ ，通过两支路电流相等，干
路电流等于支路电流之和，因选用的灯泡太特殊，该结论不具普遍性，故B正确；
C、并联电路各支路互不影响，故若拧下其中一个小灯泡，另一个灯泡仍能发光，故C错误；
D、利用开关的断开和闭合多次测量，但每组数据是一样的，只测量了一组数据，故D错误。
选B。

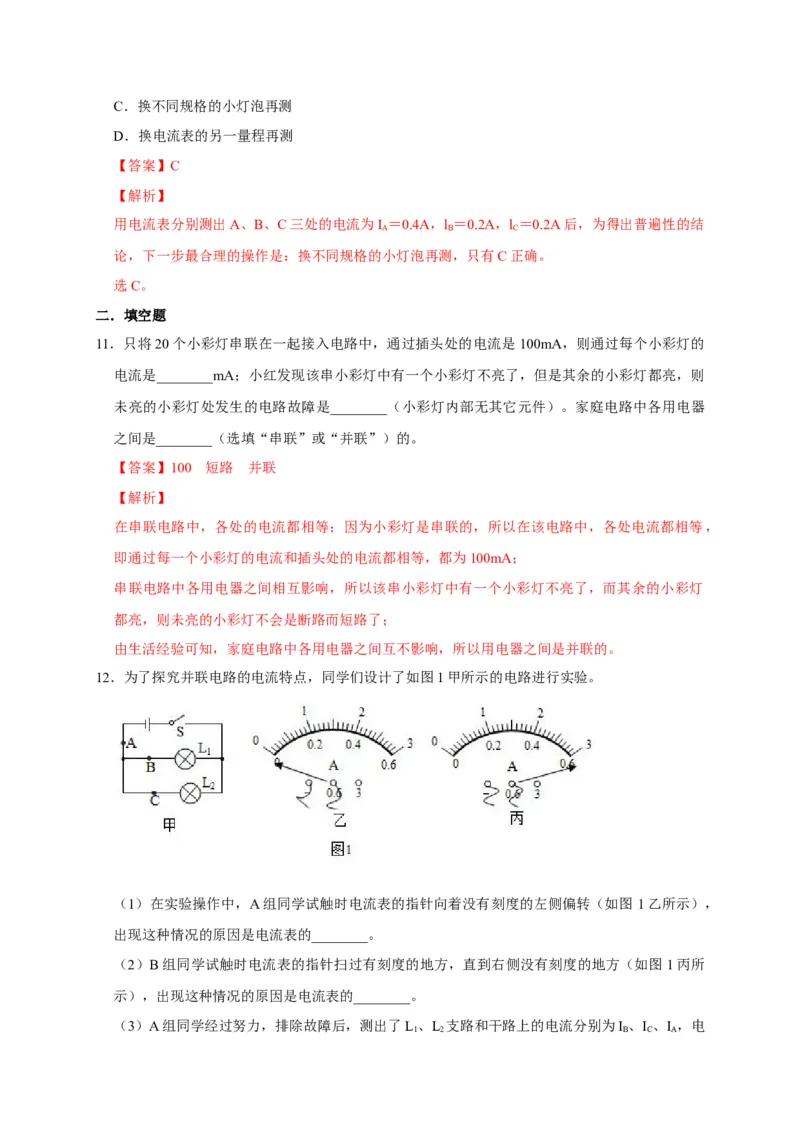

10．如图所示，在探究“并联电路的电流特点”时，用电流表分别测出A、B、C三处的电流为I
A
＝0.4A，I ＝0.2A，I ＝0.2A后，下一步最合理的操作是（ ）
B C
A．分析数据，得出结论
B．改变电源电压再测C．换不同规格的小灯泡再测
D．换电流表的另一量程再测
【答案】C
【解析】
用电流表分别测出A、B、C三处的电流为I ＝0.4A，l ＝0.2A，l ＝0.2A后，为得出普遍性的结
A B C
论，下一步最合理的操作是：换不同规格的小灯泡再测，只有C正确。
选C。
二．填空题
11．只将20个小彩灯串联在一起接入电路中，通过插头处的电流是100mA，则通过每个小彩灯的
电流是________mA；小红发现该串小彩灯中有一个小彩灯不亮了，但是其余的小彩灯都亮，则
未亮的小彩灯处发生的电路故障是________（小彩灯内部无其它元件）。家庭电路中各用电器
之间是________（选填“串联”或“并联”）的。
【答案】100 短路 并联
【解析】
在串联电路中，各处的电流都相等；因为小彩灯是串联的，所以在该电路中，各处电流都相等，
即通过每一个小彩灯的电流和插头处的电流都相等，都为100mA；
串联电路中各用电器之间相互影响，所以该串小彩灯中有一个小彩灯不亮了，而其余的小彩灯
都亮，则未亮的小彩灯不会是断路而短路了；
由生活经验可知，家庭电路中各用电器之间互不影响，所以用电器之间是并联的。

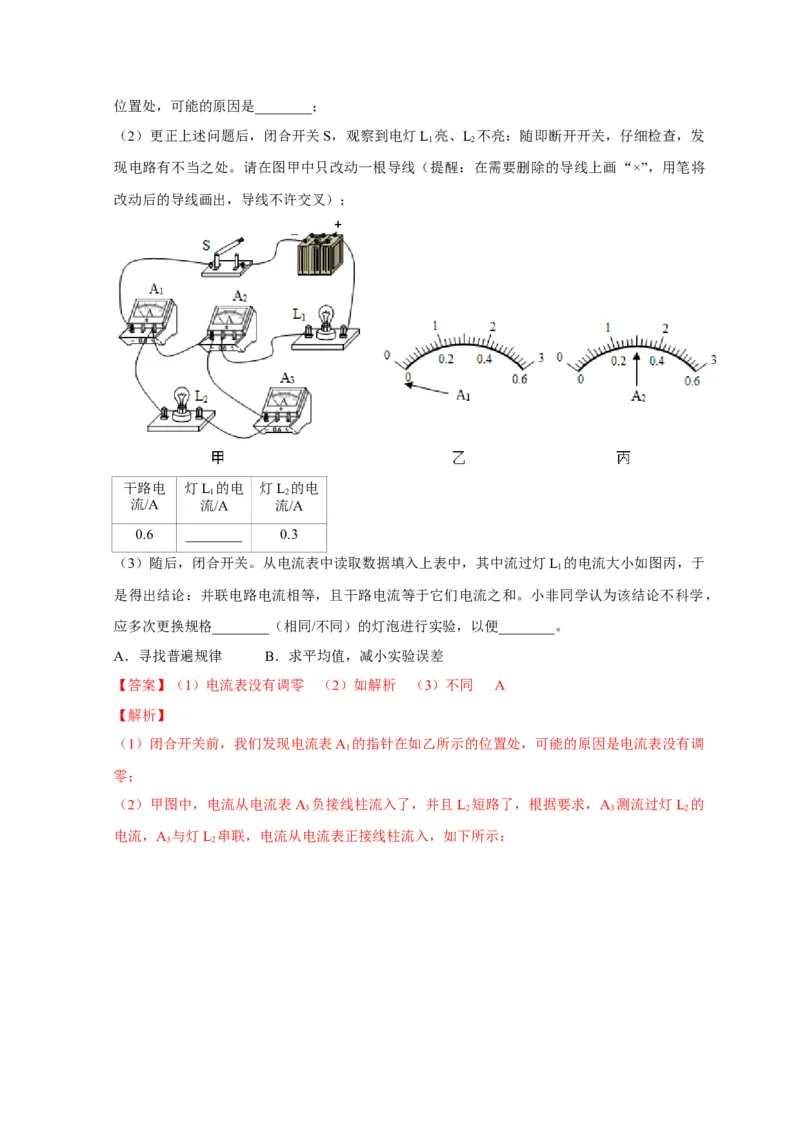

12．为了探究并联电路的电流特点，同学们设计了如图1甲所示的电路进行实验。
（1）在实验操作中，A组同学试触时电流表的指针向着没有刻度的左侧偏转（如图 1乙所示），
出现这种情况的原因是电流表的________。
（2）B组同学试触时电流表的指针扫过有刻度的地方，直到右侧没有刻度的地方（如图1丙所
示），出现这种情况的原因是电流表的________。

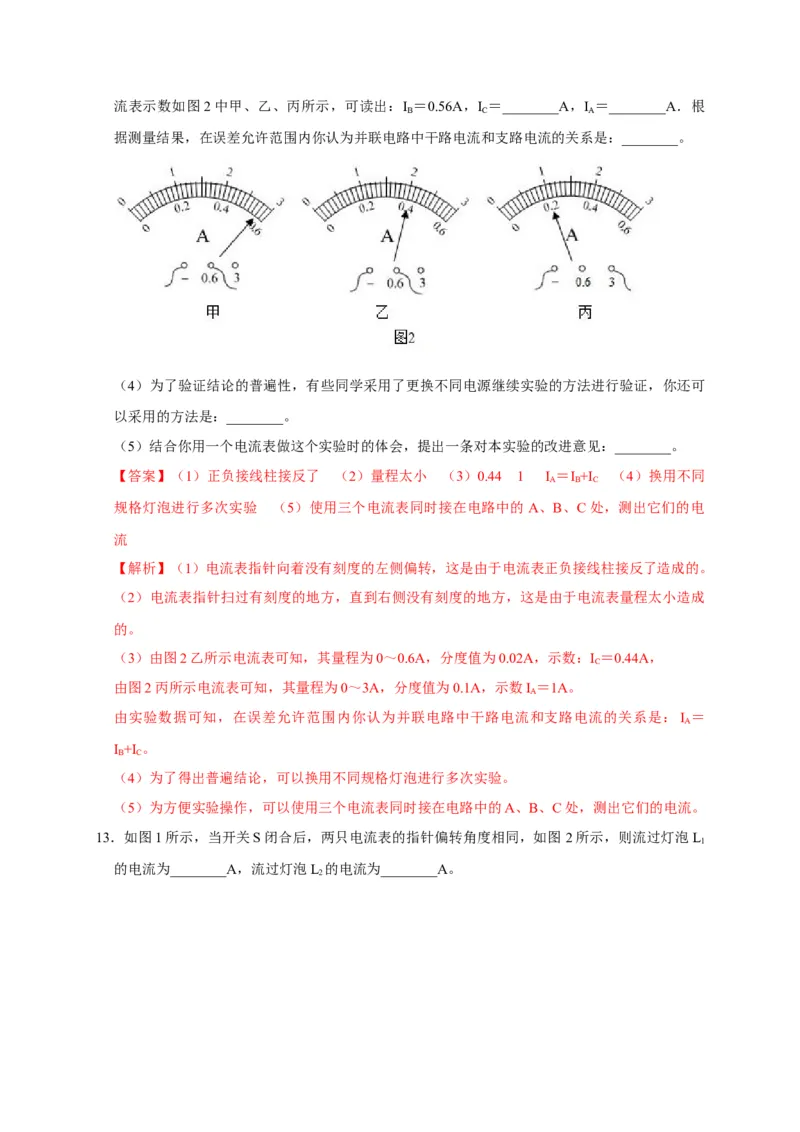

（3）A组同学经过努力，排除故障后，测出了L、L 支路和干路上的电流分别为I 、I 、I ，电
1 2 B C A流表示数如图2中甲、乙、丙所示，可读出：I ＝0.56A，I ＝________A，I ＝________A．根
B C A
据测量结果，在误差允许范围内你认为并联电路中干路电流和支路电流的关系是：________。
（4）为了验证结论的普遍性，有些同学采用了更换不同电源继续实验的方法进行验证，你还可
以采用的方法是：________。
（5）结合你用一个电流表做这个实验时的体会，提出一条对本实验的改进意见：________。
【答案】（1）正负接线柱接反了 （2）量程太小 （3）0.44 1 I ＝I +I （4）换用不同
A B C
规格灯泡进行多次实验 （5）使用三个电流表同时接在电路中的 A、B、C处，测出它们的电
流
【解析】（1）电流表指针向着没有刻度的左侧偏转，这是由于电流表正负接线柱接反了造成的。
（2）电流表指针扫过有刻度的地方，直到右侧没有刻度的地方，这是由于电流表量程太小造成
的。
（3）由图2乙所示电流表可知，其量程为0～0.6A，分度值为0.02A，示数：I ＝0.44A，
C
由图2丙所示电流表可知，其量程为0～3A，分度值为0.1A，示数I ＝1A。
A
由实验数据可知，在误差允许范围内你认为并联电路中干路电流和支路电流的关系是：I ＝
A
I +I 。
B C
（4）为了得出普遍结论，可以换用不同规格灯泡进行多次实验。
（5）为方便实验操作，可以使用三个电流表同时接在电路中的A、B、C处，测出它们的电流。

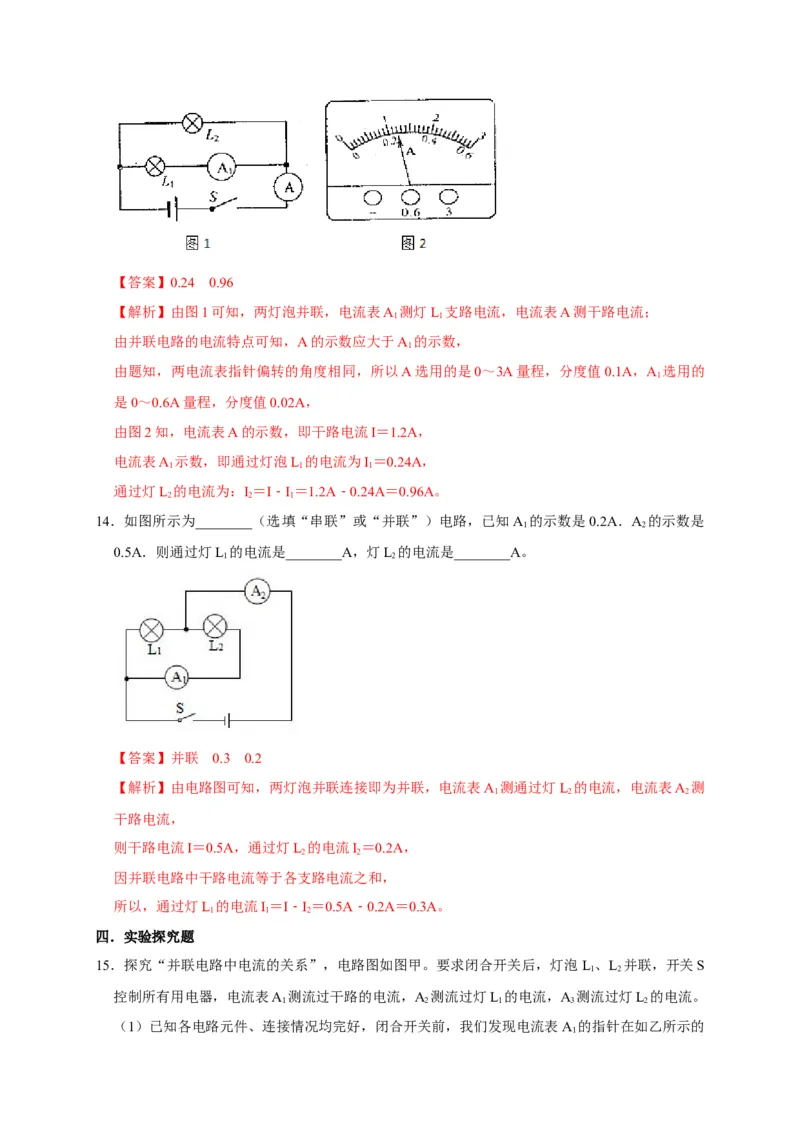

13．如图1所示，当开关S闭合后，两只电流表的指针偏转角度相同，如图2所示，则流过灯泡L
1
的电流为________A，流过灯泡L 的电流为________A。
2【答案】0.24 0.96
【解析】由图1可知，两灯泡并联，电流表A 测灯L 支路电流，电流表A测干路电流；
1 1
由并联电路的电流特点可知，A的示数应大于A 的示数，
1
由题知，两电流表指针偏转的角度相同，所以A选用的是0～3A量程，分度值0.1A，A 选用的
1
是0～0.6A量程，分度值0.02A，
由图2知，电流表A的示数，即干路电流I＝1.2A，
电流表A 示数，即通过灯泡L 的电流为I＝0.24A，
1 1 1
通过灯L 的电流为：I＝I﹣I＝1.2A﹣0.24A＝0.96A。
2 2 1
14．如图所示为________（选填“串联”或“并联”）电路，已知A 的示数是0.2A．A 的示数是
1 2
0.5A．则通过灯L 的电流是________A，灯L 的电流是________A。
1 2
【答案】并联 0.3 0.2
【解析】由电路图可知，两灯泡并联连接即为并联，电流表A 测通过灯L 的电流，电流表A 测
1 2 2
干路电流，
则干路电流I＝0.5A，通过灯L 的电流I＝0.2A，
2 2
因并联电路中干路电流等于各支路电流之和，
所以，通过灯L 的电流I＝I﹣I＝0.5A﹣0.2A＝0.3A。
1 1 2
四．实验探究题

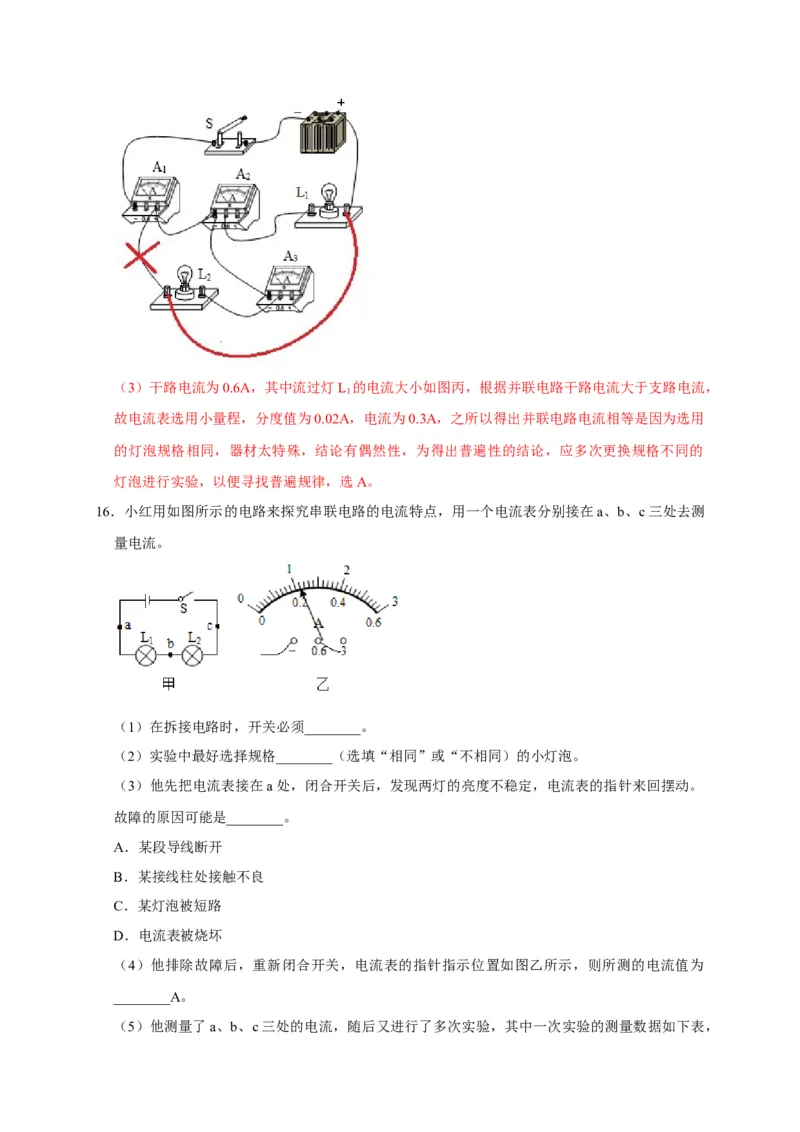

15．探究“并联电路中电流的关系”，电路图如图甲。要求闭合开关后，灯泡L 、L 并联，开关S
1 2
控制所有用电器，电流表A 测流过干路的电流，A 测流过灯L 的电流，A 测流过灯L 的电流。
1 2 1 3 2
（1）已知各电路元件、连接情况均完好，闭合开关前，我们发现电流表A 的指针在如乙所示的
1位置处，可能的原因是________；
（2）更正上述问题后，闭合开关S，观察到电灯L 亮、L 不亮：随即断开开关，仔细检查，发
1 2
现电路有不当之处。请在图甲中只改动一根导线（提醒：在需要删除的导线上画“×”，用笔将
改动后的导线画出，导线不许交叉）；
干路电 灯L 的电 灯L 的电
1 2
流/A 流/A 流/A
0.6 ________ 0.3
（3）随后，闭合开关。从电流表中读取数据填入上表中，其中流过灯L 的电流大小如图丙，于
1
是得出结论：并联电路电流相等，且干路电流等于它们电流之和。小非同学认为该结论不科学，
应多次更换规格________（相同/不同）的灯泡进行实验，以便________。
A．寻找普遍规律 B．求平均值，减小实验误差
【答案】（1）电流表没有调零 （2）如解析 （3）不同 A
【解析】
（1）闭合开关前，我们发现电流表A 的指针在如乙所示的位置处，可能的原因是电流表没有调
1
零；
（2）甲图中，电流从电流表A 负接线柱流入了，并且L 短路了，根据要求，A 测流过灯L 的
3 2 3 2
电流，A 与灯L 串联，电流从电流表正接线柱流入，如下所示：
3 2（3）干路电流为0.6A，其中流过灯L 的电流大小如图丙，根据并联电路干路电流大于支路电流，
1
故电流表选用小量程，分度值为0.02A，电流为0.3A，之所以得出并联电路电流相等是因为选用
的灯泡规格相同，器材太特殊，结论有偶然性，为得出普遍性的结论，应多次更换规格不同的
灯泡进行实验，以便寻找普遍规律，选A。
16．小红用如图所示的电路来探究串联电路的电流特点，用一个电流表分别接在a、b、c三处去测
量电流。
（1）在拆接电路时，开关必须________。
（2）实验中最好选择规格________（选填“相同”或“不相同）的小灯泡。
（3）他先把电流表接在a处，闭合开关后，发现两灯的亮度不稳定，电流表的指针来回摆动。
故障的原因可能是________。
A．某段导线断开
B．某接线柱处接触不良
C．某灯泡被短路
D．电流表被烧坏
（4）他排除故障后，重新闭合开关，电流表的指针指示位置如图乙所示，则所测的电流值为
________A。

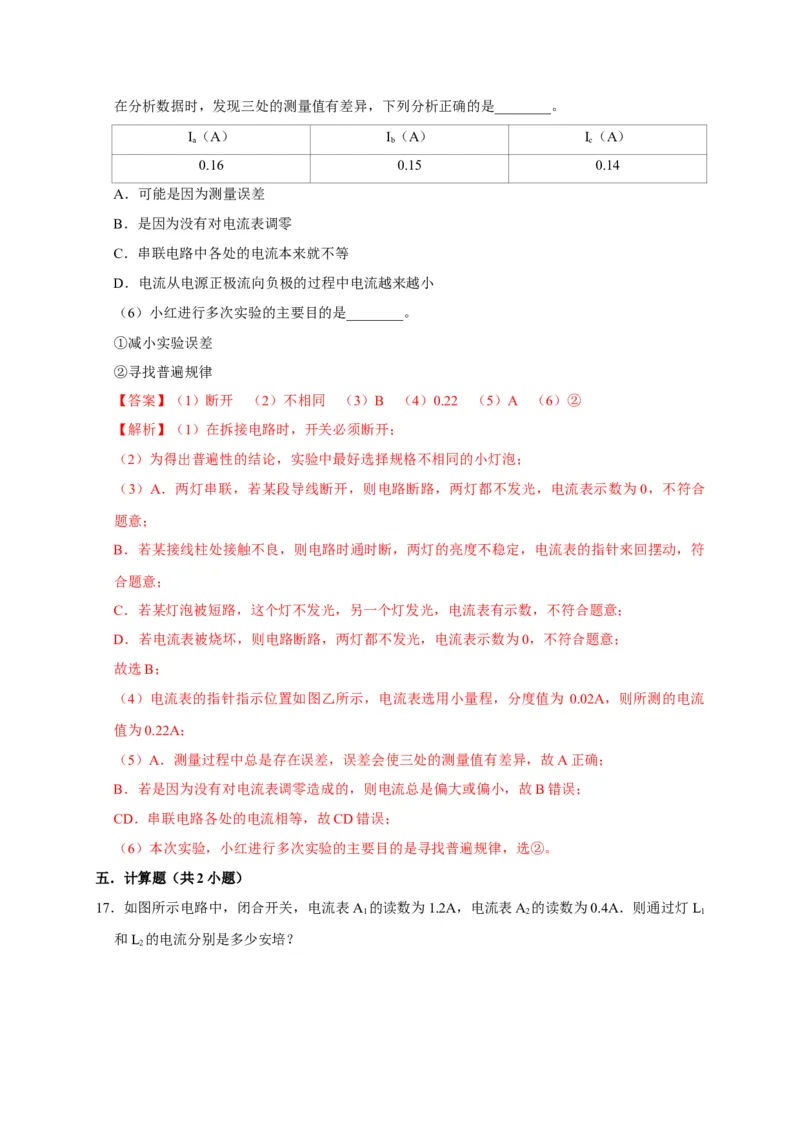

（5）他测量了a、b、c三处的电流，随后又进行了多次实验，其中一次实验的测量数据如下表，在分析数据时，发现三处的测量值有差异，下列分析正确的是________。
I（A） I（A） I（A）
a b c
0.16 0.15 0.14
A．可能是因为测量误差
B．是因为没有对电流表调零
C．串联电路中各处的电流本来就不等
D．电流从电源正极流向负极的过程中电流越来越小
（6）小红进行多次实验的主要目的是________。
①减小实验误差
②寻找普遍规律
【答案】（1）断开 （2）不相同 （3）B （4）0.22 （5）A （6）②
【解析】（1）在拆接电路时，开关必须断开；
（2）为得出普遍性的结论，实验中最好选择规格不相同的小灯泡；
（3）A．两灯串联，若某段导线断开，则电路断路，两灯都不发光，电流表示数为0，不符合
题意；
B．若某接线柱处接触不良，则电路时通时断，两灯的亮度不稳定，电流表的指针来回摆动，符
合题意；
C．若某灯泡被短路，这个灯不发光，另一个灯发光，电流表有示数，不符合题意；
D．若电流表被烧坏，则电路断路，两灯都不发光，电流表示数为0，不符合题意；
故选B；
（4）电流表的指针指示位置如图乙所示，电流表选用小量程，分度值为 0.02A，则所测的电流
值为0.22A；
（5）A．测量过程中总是存在误差，误差会使三处的测量值有差异，故A正确；
B．若是因为没有对电流表调零造成的，则电流总是偏大或偏小，故B错误；
CD．串联电路各处的电流相等，故CD错误；
（6）本次实验，小红进行多次实验的主要目的是寻找普遍规律，选②。
五．计算题（共2小题）

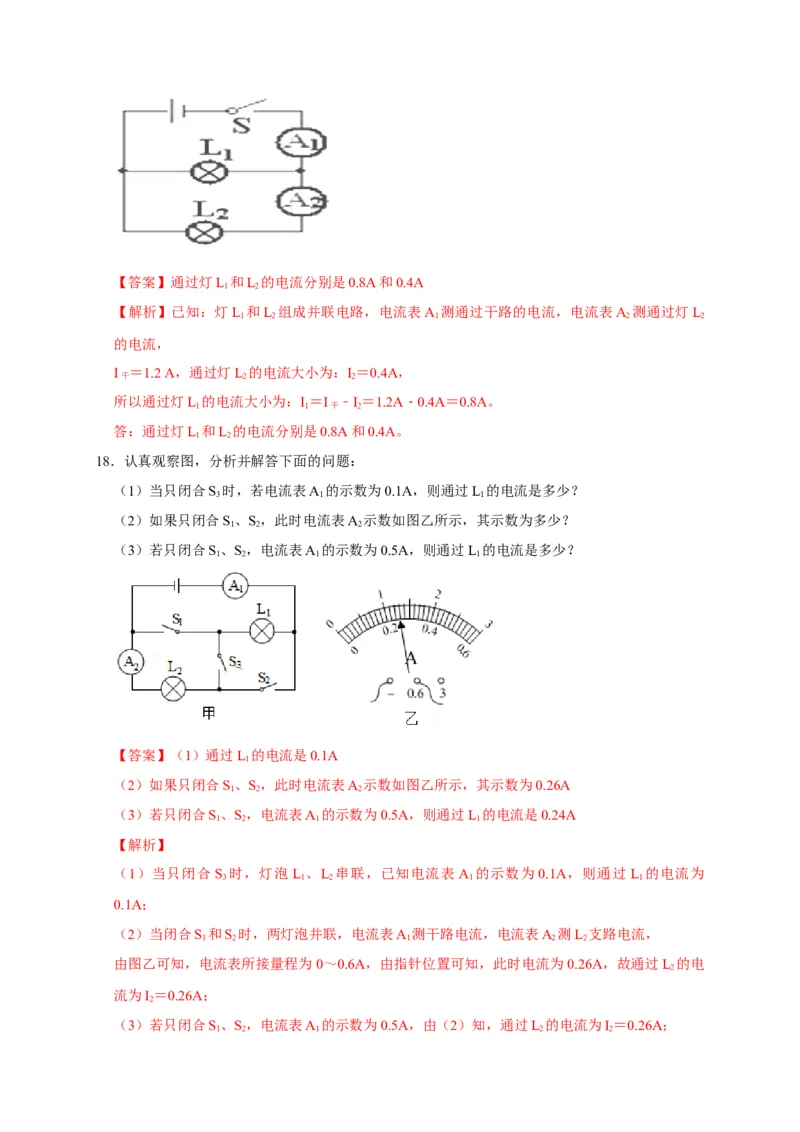

17．如图所示电路中，闭合开关，电流表A 的读数为1.2A，电流表A 的读数为0.4A．则通过灯L
1 2 1
和L 的电流分别是多少安培？
2【答案】通过灯L 和L 的电流分别是0.8A和0.4A
1 2
【解析】已知：灯L 和L 组成并联电路，电流表A 测通过干路的电流，电流表A 测通过灯L
1 2 1 2 2
的电流，
I ＝1.2 A，通过灯L 的电流大小为：I＝0.4A，
干 2 2
所以通过灯L 的电流大小为：I＝I ﹣I＝1.2A﹣0.4A＝0.8A。
1 1 干 2
答：通过灯L 和L 的电流分别是0.8A和0.4A。
1 2
18．认真观察图，分析并解答下面的问题：
（1）当只闭合S 时，若电流表A 的示数为0.1A，则通过L 的电流是多少？
3 1 1
（2）如果只闭合S、S，此时电流表A 示数如图乙所示，其示数为多少？
1 2 2
（3）若只闭合S、S，电流表A 的示数为0.5A，则通过L 的电流是多少？
1 2 1 1
【答案】（1）通过L 的电流是0.1A
1
（2）如果只闭合S、S，此时电流表A 示数如图乙所示，其示数为0.26A
1 2 2
（3）若只闭合S、S，电流表A 的示数为0.5A，则通过L 的电流是0.24A
1 2 1 1
【解析】
（1）当只闭合S 时，灯泡L 、L 串联，已知电流表 A 的示数为0.1A，则通过L 的电流为
3 1 2 1 1
0.1A；
（2）当闭合S 和S 时，两灯泡并联，电流表A 测干路电流，电流表A 测L 支路电流，
1 2 1 2 2
由图乙可知，电流表所接量程为0～0.6A，由指针位置可知，此时电流为0.26A，故通过L 的电
2
流为I＝0.26A；
2
（3）若只闭合S、S，电流表A 的示数为0.5A，由（2）知，通过L 的电流为I＝0.26A；

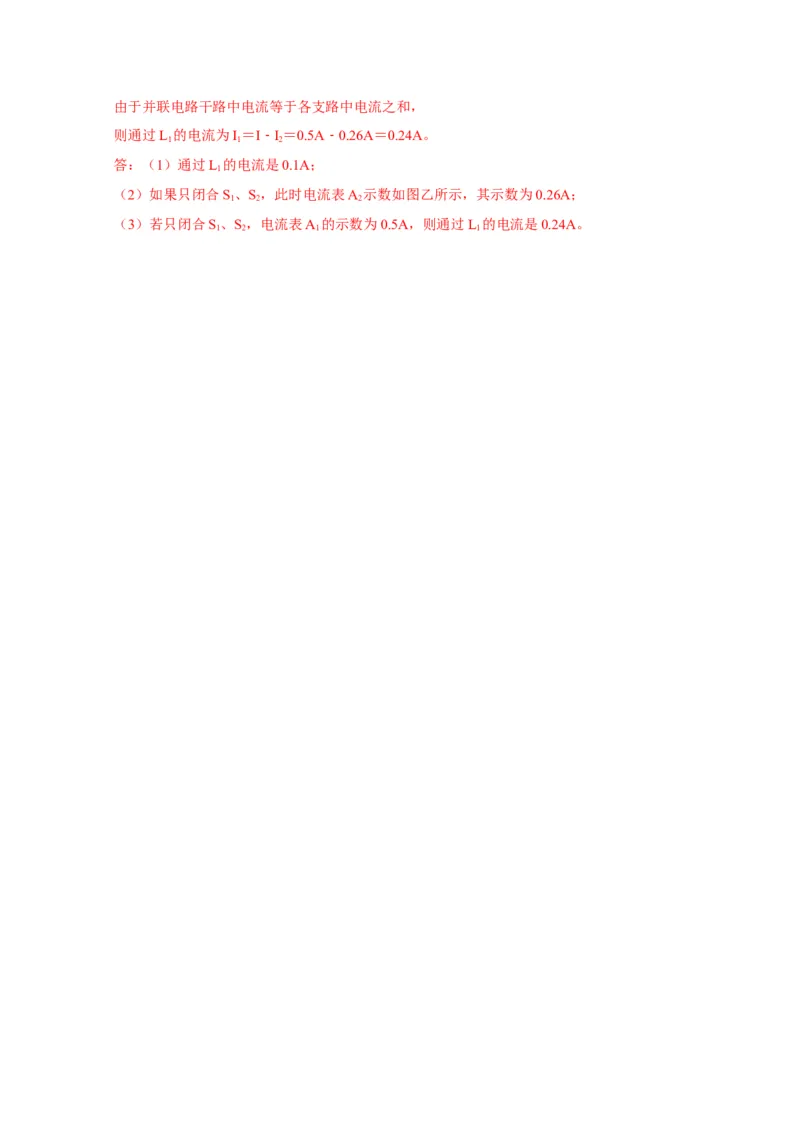

1 2 1 2 2由于并联电路干路中电流等于各支路中电流之和，
则通过L 的电流为I＝I﹣I＝0.5A﹣0.26A＝0.24A。
1 1 2
答：（1）通过L 的电流是0.1A；
1
（2）如果只闭合S、S，此时电流表A 示数如图乙所示，其示数为0.26A；
1 2 2
（3）若只闭合S、S，电流表A 的示数为0.5A，则通过L 的电流是0.24A。
1 2 1 1
