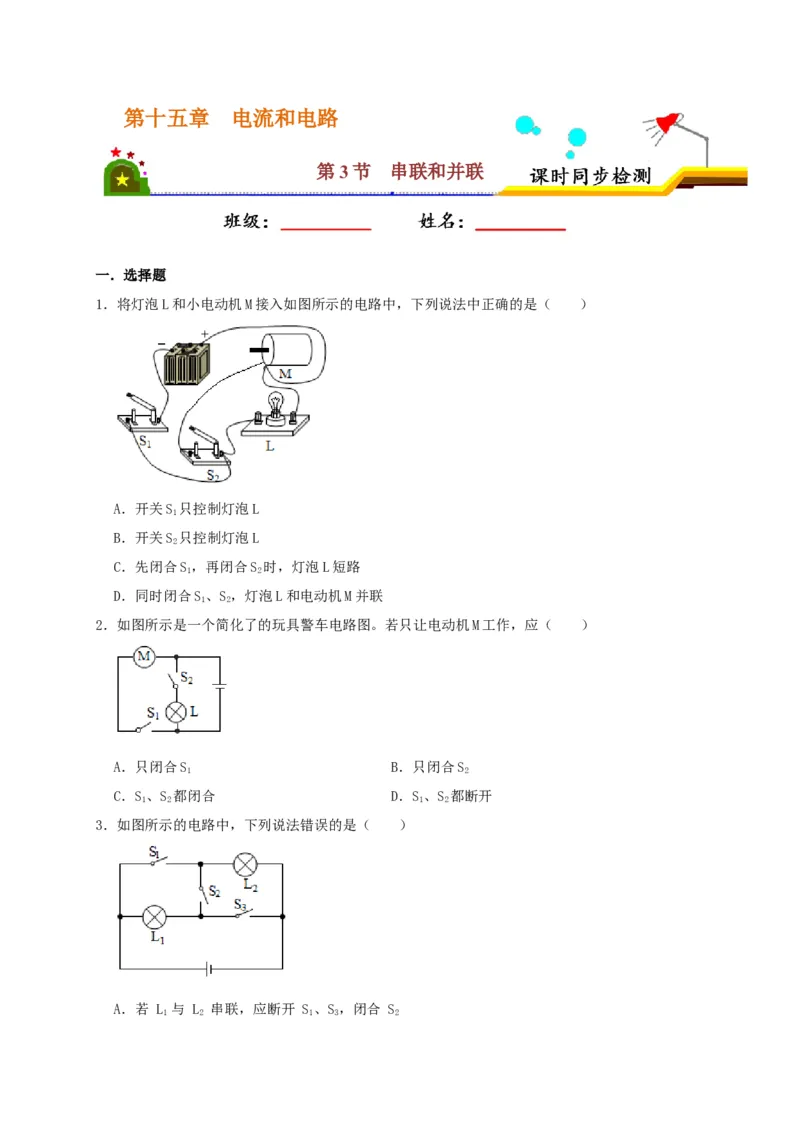

第十五章 电流和电路
第3节 串联和并联
一．选择题
1．将灯泡L和小电动机M接入如图所示的电路中，下列说法中正确的是（ ）
A．开关S 只控制灯泡L
1
B．开关S 只控制灯泡L
2
C．先闭合S，再闭合S 时，灯泡L短路
1 2
D．同时闭合S、S，灯泡L和电动机M并联
1 2
2．如图所示是一个简化了的玩具警车电路图。若只让电动机M工作，应（ ）
A．只闭合S B．只闭合S
1 2
C．S、S 都闭合 D．S、S 都断开
1 2 1 2

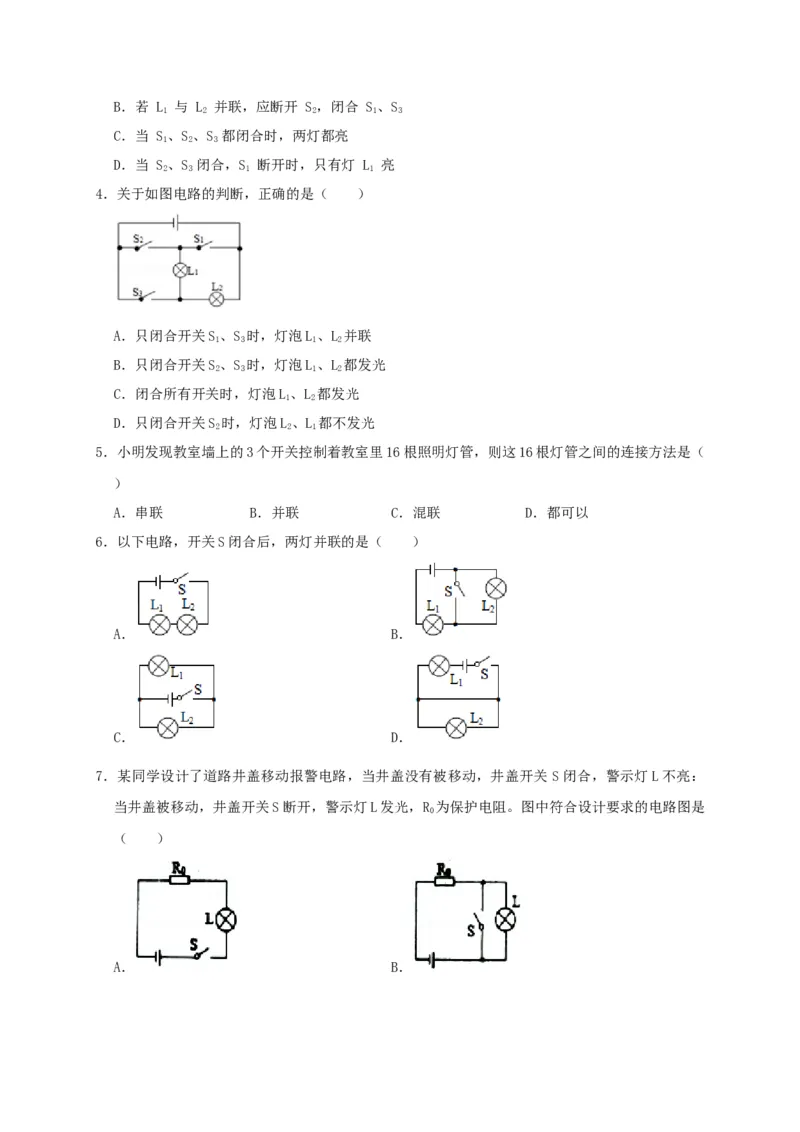

3．如图所示的电路中，下列说法错误的是（ ）
A．若 L 与 L 串联，应断开 S、S，闭合 S
1 2 1 3 2B．若 L 与 L 并联，应断开 S，闭合 S、S
1 2 2 1 3
C．当 S、S、S 都闭合时，两灯都亮
1 2 3
D．当 S、S 闭合，S 断开时，只有灯 L 亮
2 3 1 1

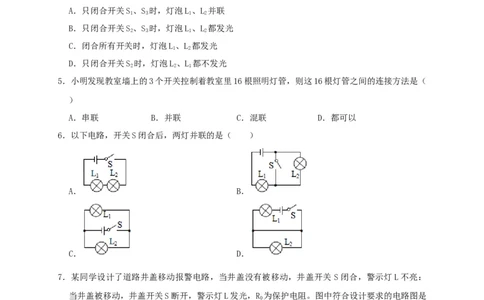

4．关于如图电路的判断，正确的是（ ）
A．只闭合开关S、S 时，灯泡L、L 并联
1 3 1 2
B．只闭合开关S、S 时，灯泡L、L 都发光
2 3 1 2
C．闭合所有开关时，灯泡L、L 都发光
1 2
D．只闭合开关S 时，灯泡L、L 都不发光
2 2 1
5．小明发现教室墙上的3个开关控制着教室里16根照明灯管，则这16根灯管之间的连接方法是（
）
A．串联 B．并联 C．混联 D．都可以
6．以下电路，开关S闭合后，两灯并联的是（ ）
A． B．
C． D．
7．某同学设计了道路井盖移动报警电路，当井盖没有被移动，井盖开关 S闭合，警示灯L不亮：
当井盖被移动，井盖开关S断开，警示灯L发光，R 为保护电阻。图中符合设计要求的电路图是
0
（ ）
A． B．C． D．

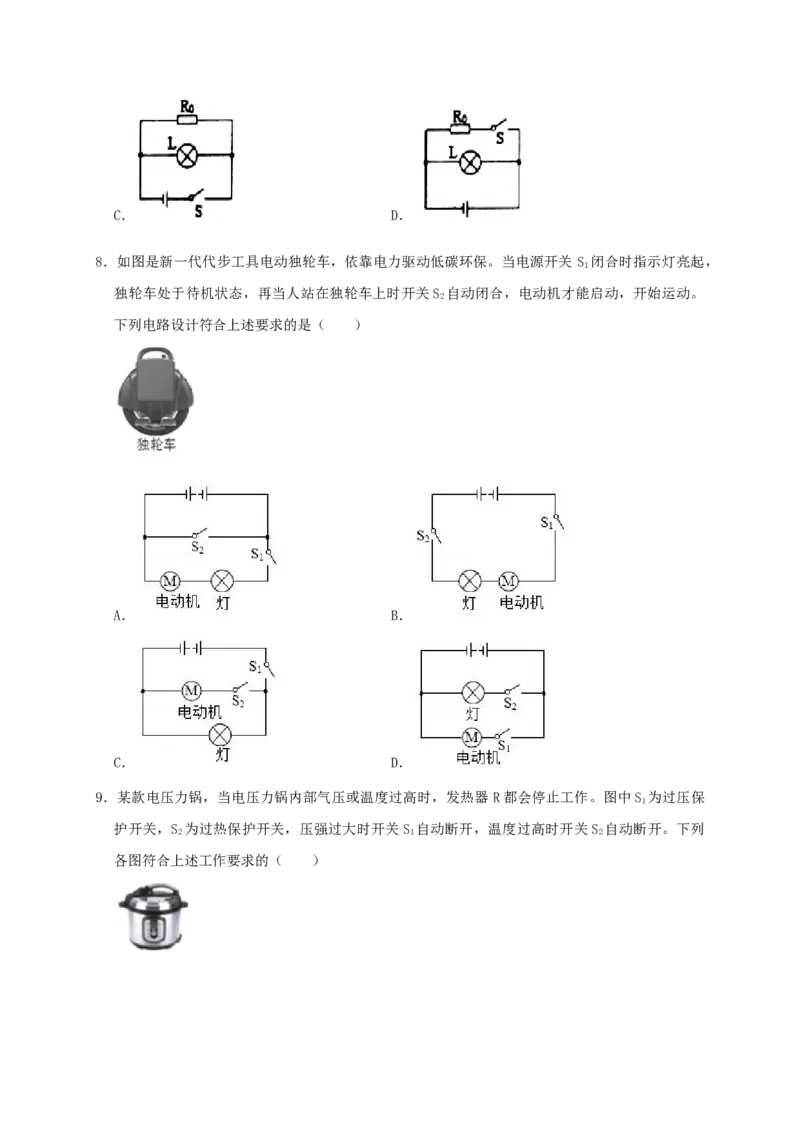

8．如图是新一代代步工具电动独轮车，依靠电力驱动低碳环保。当电源开关 S 闭合时指示灯亮起，
1
独轮车处于待机状态，再当人站在独轮车上时开关S 自动闭合，电动机才能启动，开始运动。
2
下列电路设计符合上述要求的是（ ）
A． B．
C． D．

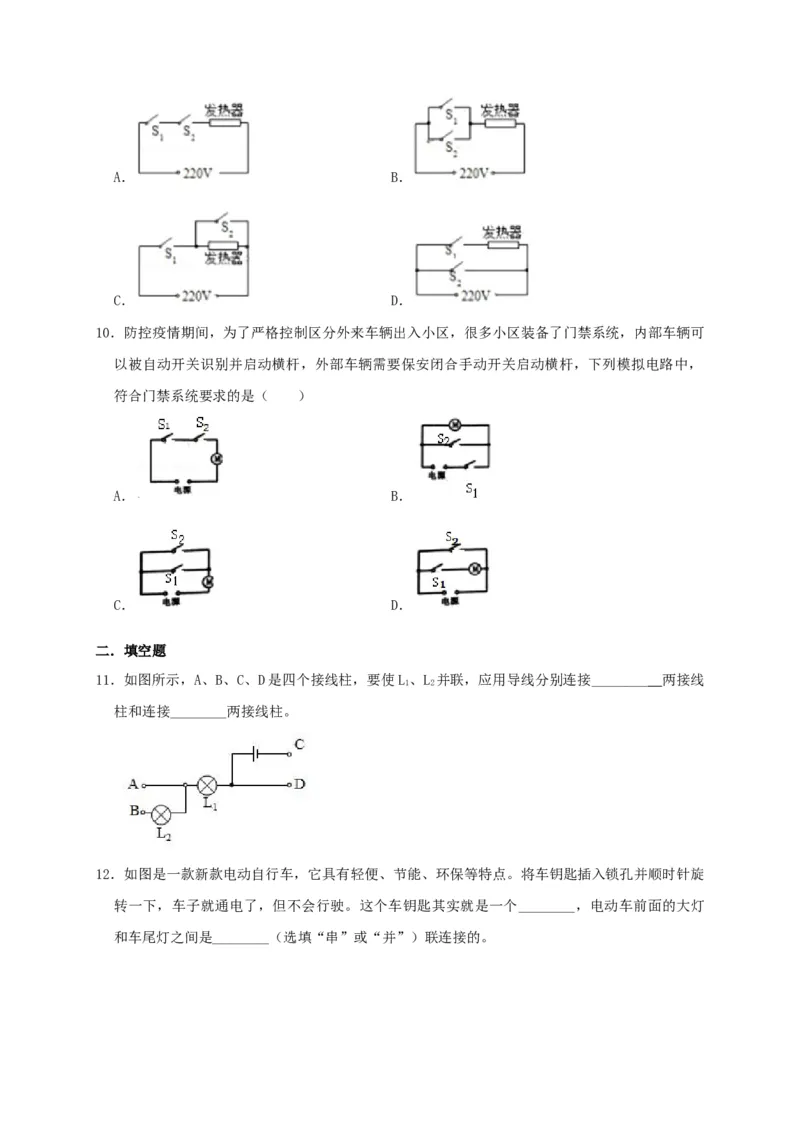

9．某款电压力锅，当电压力锅内部气压或温度过高时，发热器 R都会停止工作。图中S 为过压保
1
护开关，S 为过热保护开关，压强过大时开关S 自动断开，温度过高时开关S 自动断开。下列
2 1 2
各图符合上述工作要求的（ ）A． B．
C． D．
10．防控疫情期间，为了严格控制区分外来车辆出入小区，很多小区装备了门禁系统，内部车辆可
以被自动开关识别并启动横杆，外部车辆需要保安闭合手动开关启动横杆，下列模拟电路中，
符合门禁系统要求的是（ ）
A． B．
C． D．
二．填空题
11．如图所示，A、B、C、D是四个接线柱，要使L、L 并联，应用导线分别连接________ 两接线
1 2
柱和连接________两接线柱。
12．如图是一款新款电动自行车，它具有轻便、节能、环保等特点。将车钥匙插入锁孔并顺时针旋
转一下，车子就通电了，但不会行驶。这个车钥匙其实就是一个________，电动车前面的大灯

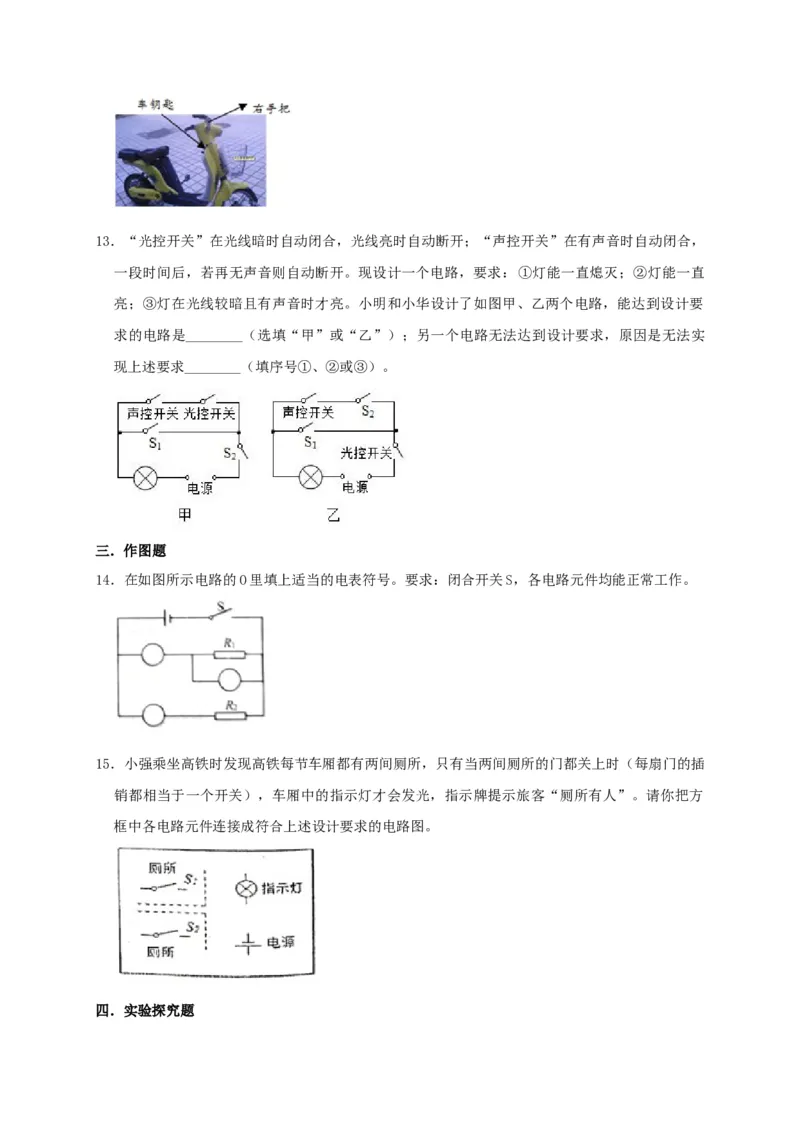

和车尾灯之间是________（选填“串”或“并”）联连接的。13．“光控开关”在光线暗时自动闭合，光线亮时自动断开；“声控开关”在有声音时自动闭合，
一段时间后，若再无声音则自动断开。现设计一个电路，要求：①灯能一直熄灭；②灯能一直
亮；③灯在光线较暗且有声音时才亮。小明和小华设计了如图甲、乙两个电路，能达到设计要
求的电路是________（选填“甲”或“乙”）；另一个电路无法达到设计要求，原因是无法实
现上述要求________（填序号①、②或③）。
三．作图题
14．在如图所示电路的O里填上适当的电表符号。要求：闭合开关S，各电路元件均能正常工作。
15．小强乘坐高铁时发现高铁每节车厢都有两间厕所，只有当两间厕所的门都关上时（每扇门的插
销都相当于一个开关），车厢中的指示灯才会发光，指示牌提示旅客“厕所有人”。请你把方
框中各电路元件连接成符合上述设计要求的电路图。

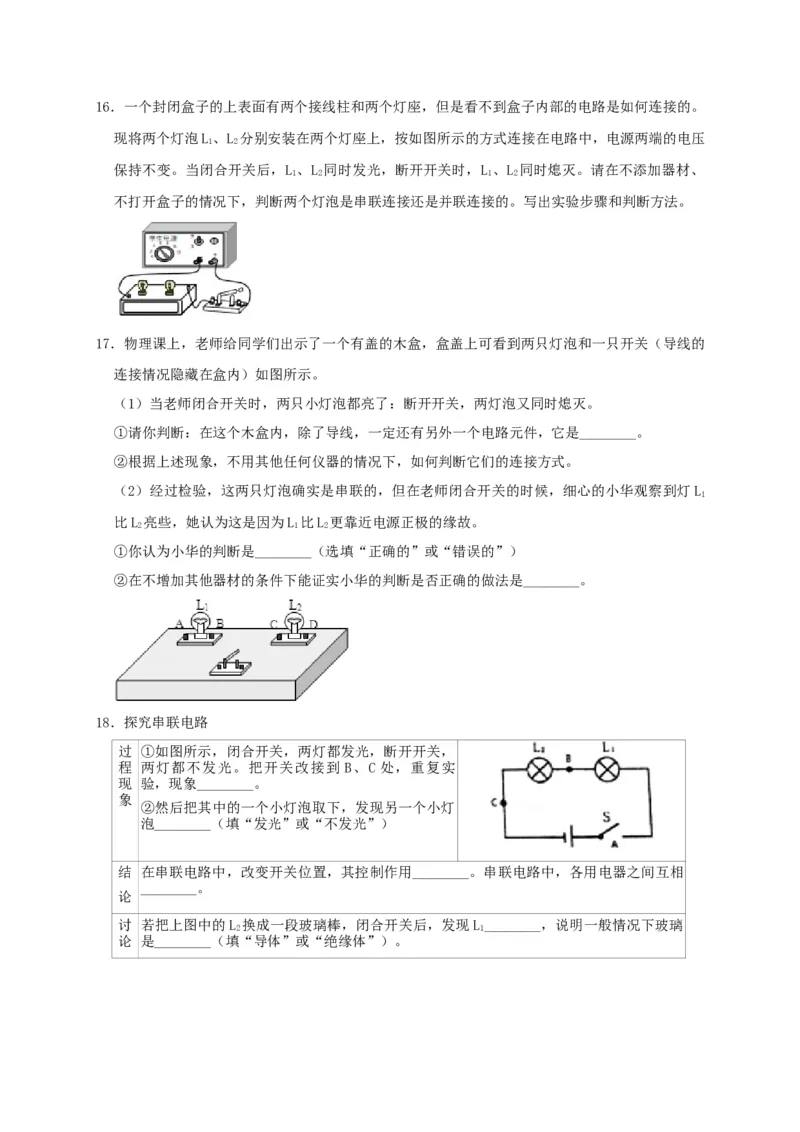

四．实验探究题16．一个封闭盒子的上表面有两个接线柱和两个灯座，但是看不到盒子内部的电路是如何连接的。
现将两个灯泡L、L 分别安装在两个灯座上，按如图所示的方式连接在电路中，电源两端的电压
1 2
保持不变。当闭合开关后，L 、L 同时发光，断开开关时，L 、L 同时熄灭。请在不添加器材、
1 2 1 2
不打开盒子的情况下，判断两个灯泡是串联连接还是并联连接的。写出实验步骤和判断方法。
17．物理课上，老师给同学们出示了一个有盖的木盒，盒盖上可看到两只灯泡和一只开关（导线的
连接情况隐藏在盒内）如图所示。
（1）当老师闭合开关时，两只小灯泡都亮了：断开开关，两灯泡又同时熄灭。
①请你判断：在这个木盒内，除了导线，一定还有另外一个电路元件，它是________。
②根据上述现象，不用其他任何仪器的情况下，如何判断它们的连接方式。
（2）经过检验，这两只灯泡确实是串联的，但在老师闭合开关的时候，细心的小华观察到灯L
1
比L 亮些，她认为这是因为L 比L 更靠近电源正极的缘故。
2 1 2
①你认为小华的判断是________（选填“正确的”或“错误的”）
②在不增加其他器材的条件下能证实小华的判断是否正确的做法是________。
18．探究串联电路
过 ①如图所示，闭合开关，两灯都发光，断开开关，
程 两灯都不发光。把开关改接到 B、C 处，重复实
现 验，现象________。
象
②然后把其中的一个小灯泡取下，发现另一个小灯
泡________（填“发光”或“不发光”）
结 在串联电路中，改变开关位置，其控制作用________。串联电路中，各用电器之间互相
________。
论
讨 若把上图中的L 换成一段玻璃棒，闭合开关后，发现L________，说明一般情况下玻璃
2 1
论 是________（填“导体”或“绝缘体”）。
