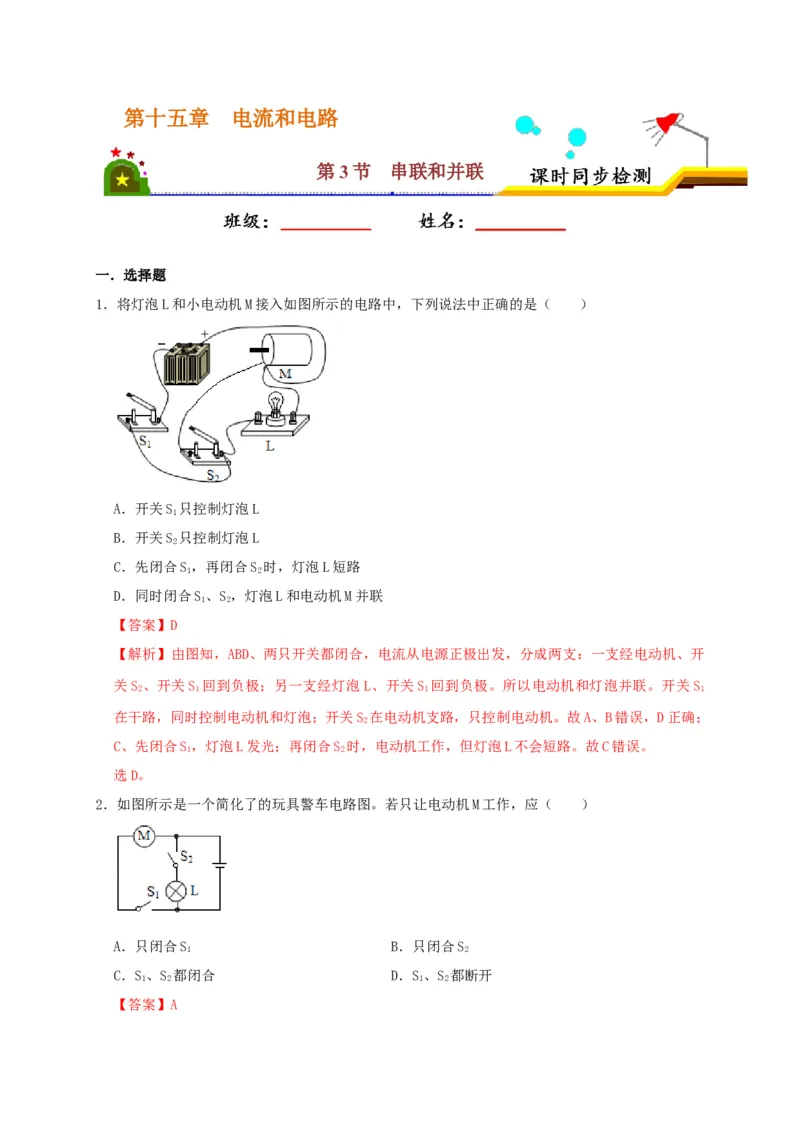

第十五章 电流和电路
第3节 串联和并联
一．选择题

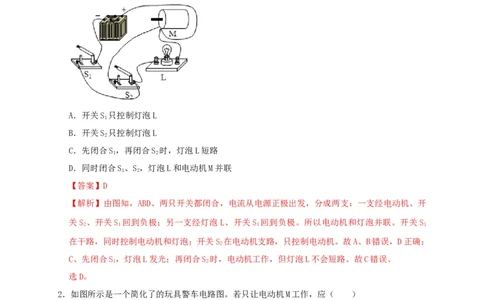

1．将灯泡L和小电动机M接入如图所示的电路中，下列说法中正确的是（ ）
A．开关S 只控制灯泡L
1
B．开关S 只控制灯泡L
2
C．先闭合S，再闭合S 时，灯泡L短路
1 2
D．同时闭合S、S，灯泡L和电动机M并联
1 2
【答案】D
【解析】由图知，ABD、两只开关都闭合，电流从电源正极出发，分成两支：一支经电动机、开
关S 、开关S 回到负极；另一支经灯泡L、开关S 回到负极。所以电动机和灯泡并联。开关S
2 1 1 1
在干路，同时控制电动机和灯泡；开关S 在电动机支路，只控制电动机。故A、B错误，D正确；
2
C、先闭合S，灯泡L发光；再闭合S 时，电动机工作，但灯泡L不会短路。故C错误。
1 2
选D。
2．如图所示是一个简化了的玩具警车电路图。若只让电动机M工作，应（ ）
A．只闭合S B．只闭合S
1 2
C．S、S 都闭合 D．S、S 都断开
1 2 1 2

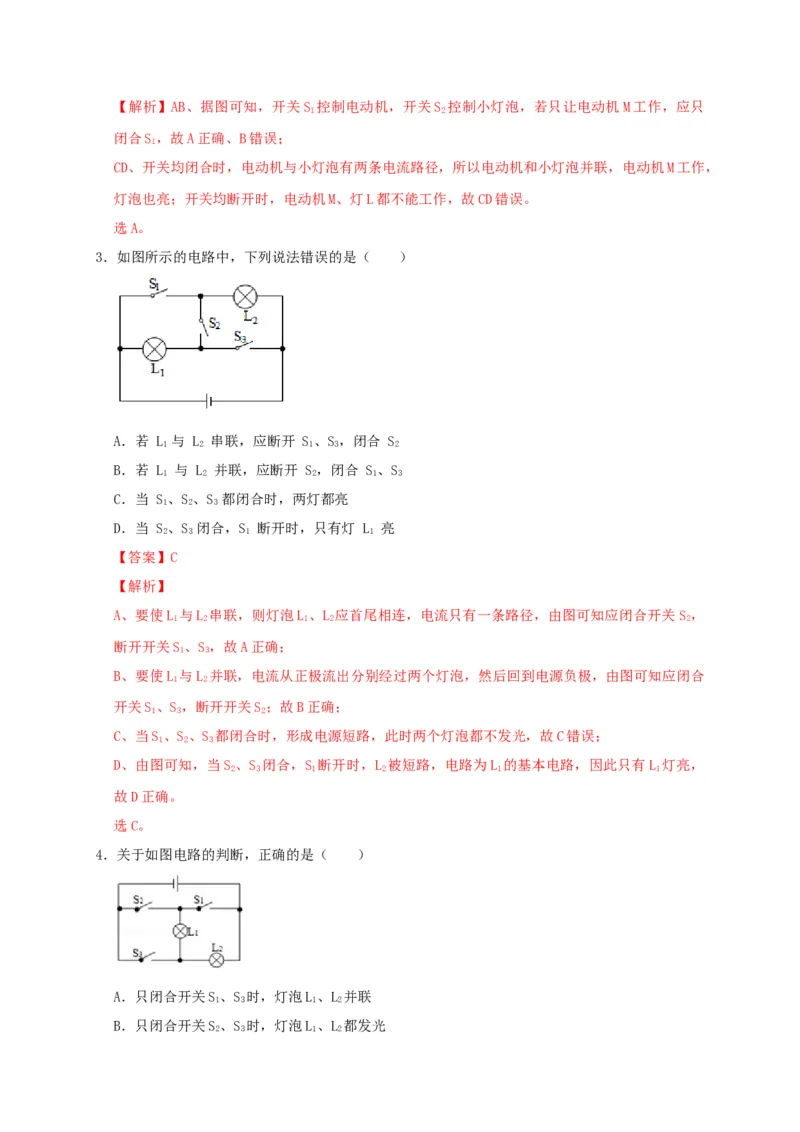

【答案】A【解析】AB、据图可知，开关S 控制电动机，开关S 控制小灯泡，若只让电动机M工作，应只
1 2
闭合S，故A正确、B错误；
1
CD、开关均闭合时，电动机与小灯泡有两条电流路径，所以电动机和小灯泡并联，电动机M工作，
灯泡也亮；开关均断开时，电动机M、灯L都不能工作，故CD错误。
选A。

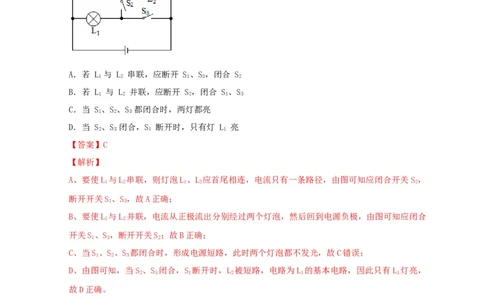

3．如图所示的电路中，下列说法错误的是（ ）
A．若 L 与 L 串联，应断开 S、S，闭合 S
1 2 1 3 2
B．若 L 与 L 并联，应断开 S，闭合 S、S
1 2 2 1 3
C．当 S、S、S 都闭合时，两灯都亮
1 2 3
D．当 S、S 闭合，S 断开时，只有灯 L 亮
2 3 1 1
【答案】C
【解析】
A、要使L 与L 串联，则灯泡L 、L 应首尾相连，电流只有一条路径，由图可知应闭合开关 S ，
1 2 1 2 2
断开开关S、S，故A正确；
1 3
B、要使L 与L 并联，电流从正极流出分别经过两个灯泡，然后回到电源负极，由图可知应闭合
1 2
开关S、S，断开开关S；故B正确；
1 3 2
C、当S、S、S 都闭合时，形成电源短路，此时两个灯泡都不发光，故C错误；
1 2 3
D、由图可知，当S 、S 闭合，S 断开时，L 被短路，电路为L 的基本电路，因此只有L 灯亮，
2 3 1 2 1 1
故D正确。
选C。
4．关于如图电路的判断，正确的是（ ）
A．只闭合开关S、S 时，灯泡L、L 并联
1 3 1 2
B．只闭合开关S、S 时，灯泡L、L 都发光

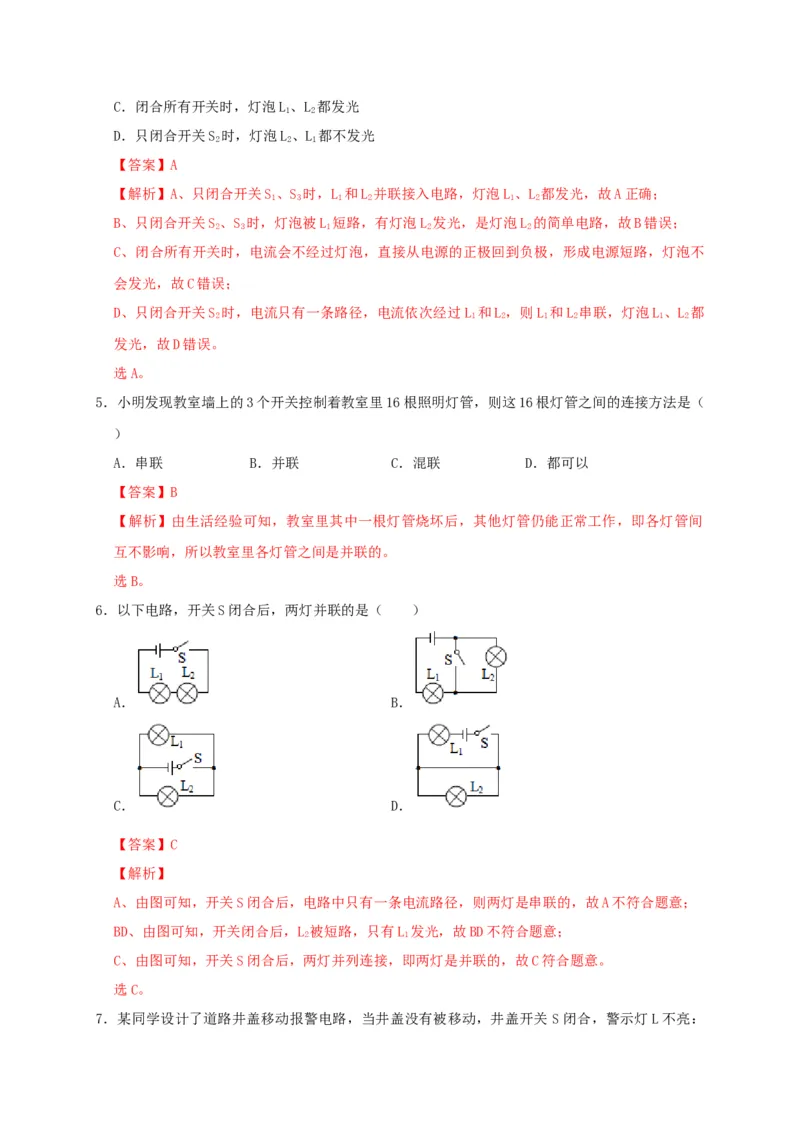

2 3 1 2C．闭合所有开关时，灯泡L、L 都发光
1 2
D．只闭合开关S 时，灯泡L、L 都不发光
2 2 1
【答案】A
【解析】A、只闭合开关S、S 时，L 和L 并联接入电路，灯泡L、L 都发光，故A正确；
1 3 1 2 1 2
B、只闭合开关S、S 时，灯泡被L 短路，有灯泡L 发光，是灯泡L 的简单电路，故B错误；
2 3 1 2 2
C、闭合所有开关时，电流会不经过灯泡，直接从电源的正极回到负极，形成电源短路，灯泡不
会发光，故C错误；
D、只闭合开关S 时，电流只有一条路径，电流依次经过L 和L，则L 和L 串联，灯泡L、L 都
2 1 2 1 2 1 2
发光，故D错误。
选A。

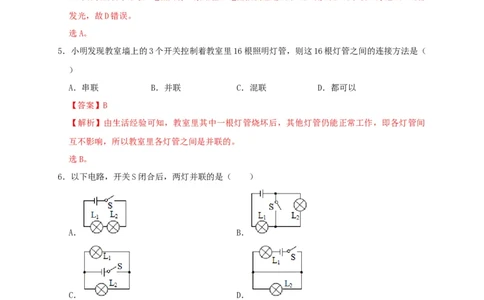

5．小明发现教室墙上的3个开关控制着教室里16根照明灯管，则这16根灯管之间的连接方法是（
）
A．串联 B．并联 C．混联 D．都可以
【答案】B
【解析】由生活经验可知，教室里其中一根灯管烧坏后，其他灯管仍能正常工作，即各灯管间
互不影响，所以教室里各灯管之间是并联的。
选B。
6．以下电路，开关S闭合后，两灯并联的是（ ）
A． B．
C． D．
【答案】C
【解析】
A、由图可知，开关S闭合后，电路中只有一条电流路径，则两灯是串联的，故A不符合题意；
BD、由图可知，开关闭合后，L 被短路，只有L 发光，故BD不符合题意；
2 1
C、由图可知，开关S闭合后，两灯并列连接，即两灯是并联的，故C符合题意。
选C。

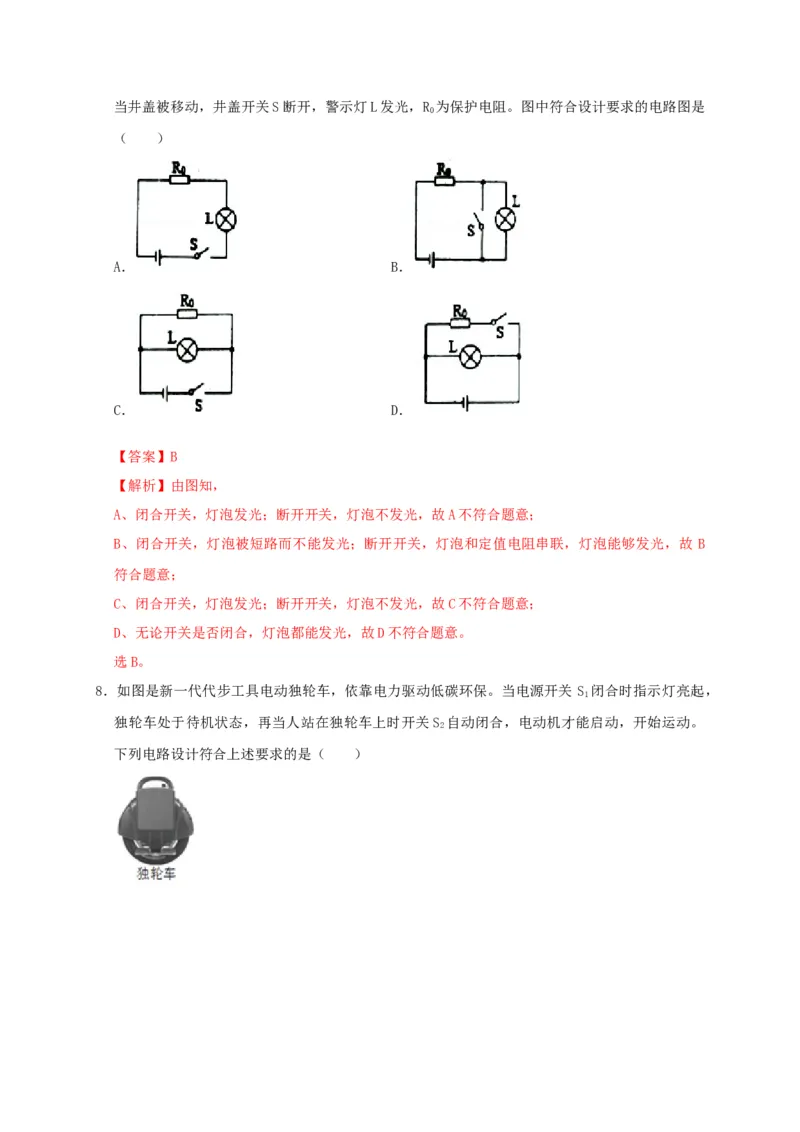

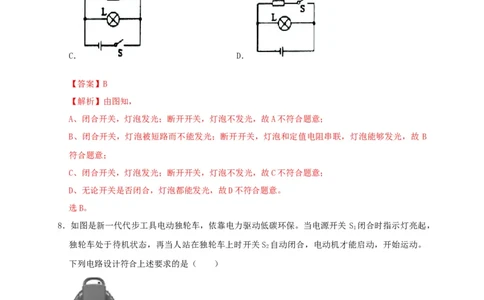

7．某同学设计了道路井盖移动报警电路，当井盖没有被移动，井盖开关 S闭合，警示灯L不亮：当井盖被移动，井盖开关S断开，警示灯L发光，R 为保护电阻。图中符合设计要求的电路图是
0
（ ）
A． B．
C． D．
【答案】B
【解析】由图知，
A、闭合开关，灯泡发光；断开开关，灯泡不发光，故A不符合题意；
B、闭合开关，灯泡被短路而不能发光；断开开关，灯泡和定值电阻串联，灯泡能够发光，故 B
符合题意；
C、闭合开关，灯泡发光；断开开关，灯泡不发光，故C不符合题意；
D、无论开关是否闭合，灯泡都能发光，故D不符合题意。
选B。
8．如图是新一代代步工具电动独轮车，依靠电力驱动低碳环保。当电源开关 S 闭合时指示灯亮起，
1
独轮车处于待机状态，再当人站在独轮车上时开关S 自动闭合，电动机才能启动，开始运动。
2

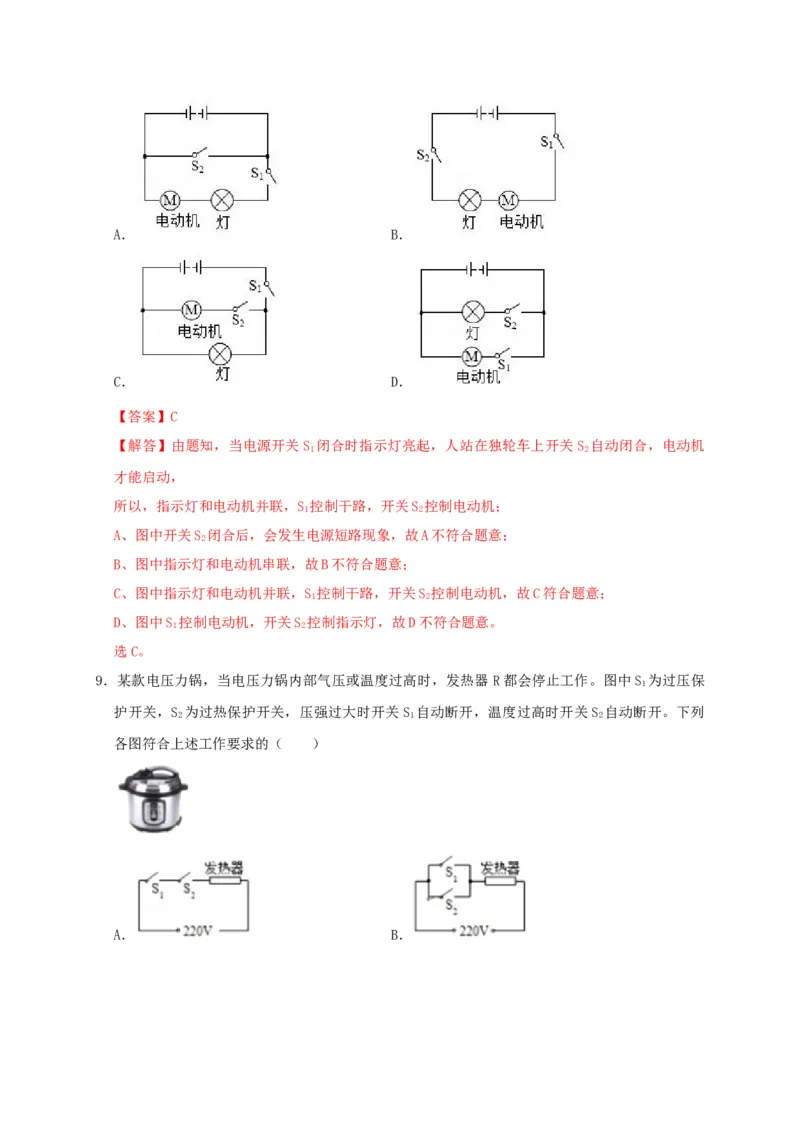

下列电路设计符合上述要求的是（ ）A． B．
C． D．
【答案】C
【解答】由题知，当电源开关S 闭合时指示灯亮起，人站在独轮车上开关 S 自动闭合，电动机
1 2
才能启动，
所以，指示灯和电动机并联，S 控制干路，开关S 控制电动机；
1 2
A、图中开关S 闭合后，会发生电源短路现象，故A不符合题意；
2
B、图中指示灯和电动机串联，故B不符合题意；
C、图中指示灯和电动机并联，S 控制干路，开关S 控制电动机，故C符合题意；
1 2
D、图中S 控制电动机，开关S 控制指示灯，故D不符合题意。
1 2
选C。
9．某款电压力锅，当电压力锅内部气压或温度过高时，发热器 R都会停止工作。图中S 为过压保
1
护开关，S 为过热保护开关，压强过大时开关S 自动断开，温度过高时开关S 自动断开。下列
2 1 2
各图符合上述工作要求的（ ）

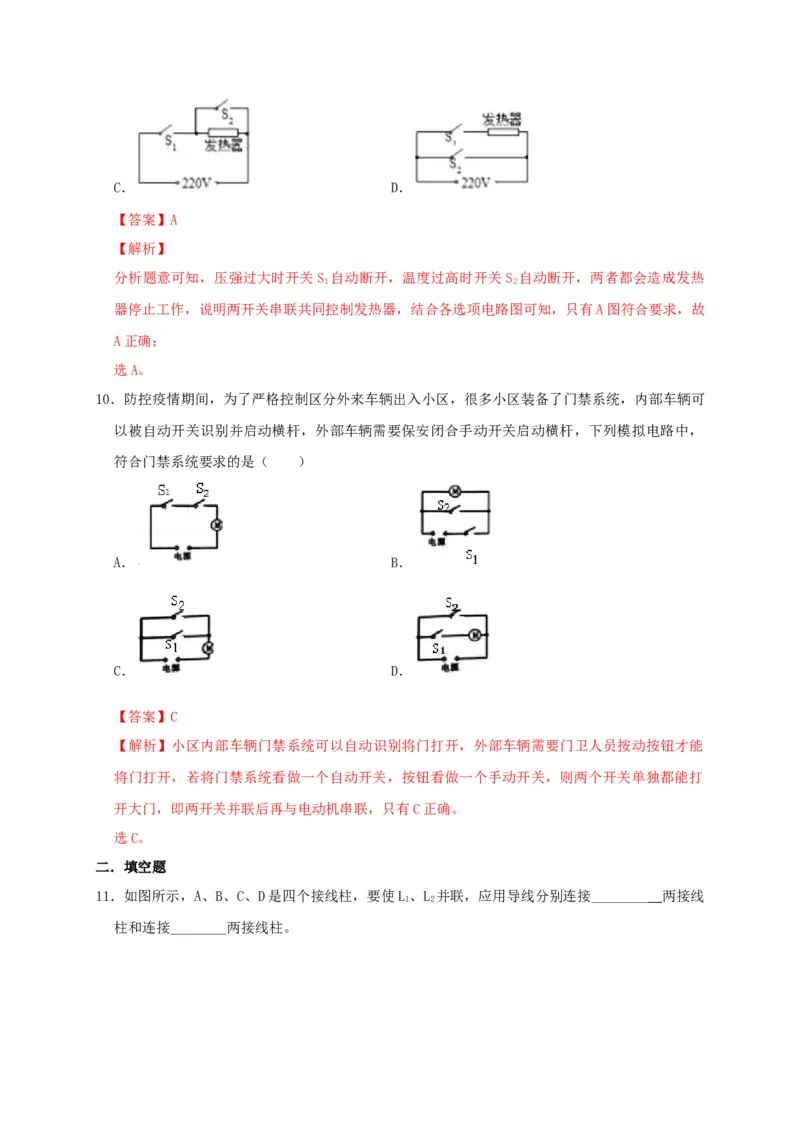

A． B．C． D．
【答案】A
【解析】
分析题意可知，压强过大时开关S 自动断开，温度过高时开关S 自动断开，两者都会造成发热
1 2
器停止工作，说明两开关串联共同控制发热器，结合各选项电路图可知，只有A图符合要求，故
A正确；
选A。
10．防控疫情期间，为了严格控制区分外来车辆出入小区，很多小区装备了门禁系统，内部车辆可
以被自动开关识别并启动横杆，外部车辆需要保安闭合手动开关启动横杆，下列模拟电路中，
符合门禁系统要求的是（ ）
A． B．
C． D．
【答案】C
【解析】小区内部车辆门禁系统可以自动识别将门打开，外部车辆需要门卫人员按动按钮才能
将门打开，若将门禁系统看做一个自动开关，按钮看做一个手动开关，则两个开关单独都能打
开大门，即两开关并联后再与电动机串联，只有C正确。
选C。
二．填空题

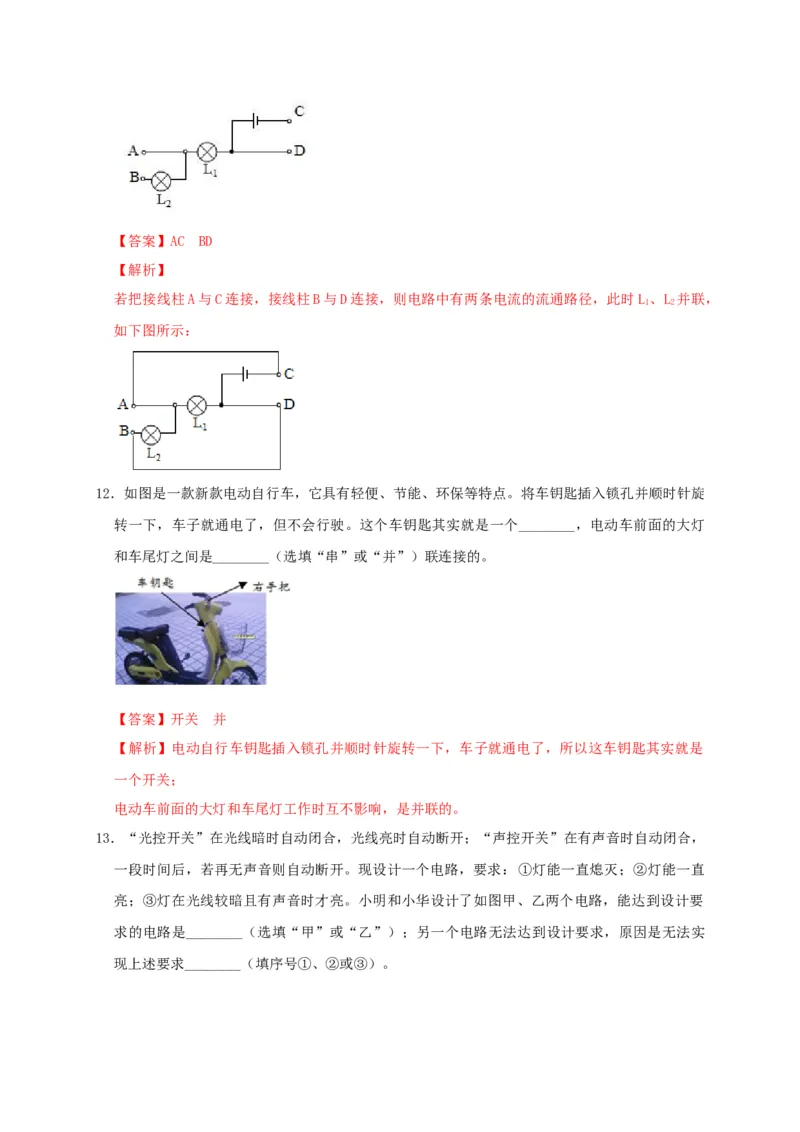

11．如图所示，A、B、C、D是四个接线柱，要使L、L 并联，应用导线分别连接________ 两接线
1 2
柱和连接________两接线柱。【答案】AC BD
【解析】
若把接线柱A与C连接，接线柱B与D连接，则电路中有两条电流的流通路径，此时L 、L 并联，
1 2
如下图所示：
12．如图是一款新款电动自行车，它具有轻便、节能、环保等特点。将车钥匙插入锁孔并顺时针旋
转一下，车子就通电了，但不会行驶。这个车钥匙其实就是一个________，电动车前面的大灯
和车尾灯之间是________（选填“串”或“并”）联连接的。
【答案】开关 并
【解析】电动自行车钥匙插入锁孔并顺时针旋转一下，车子就通电了，所以这车钥匙其实就是
一个开关；
电动车前面的大灯和车尾灯工作时互不影响，是并联的。

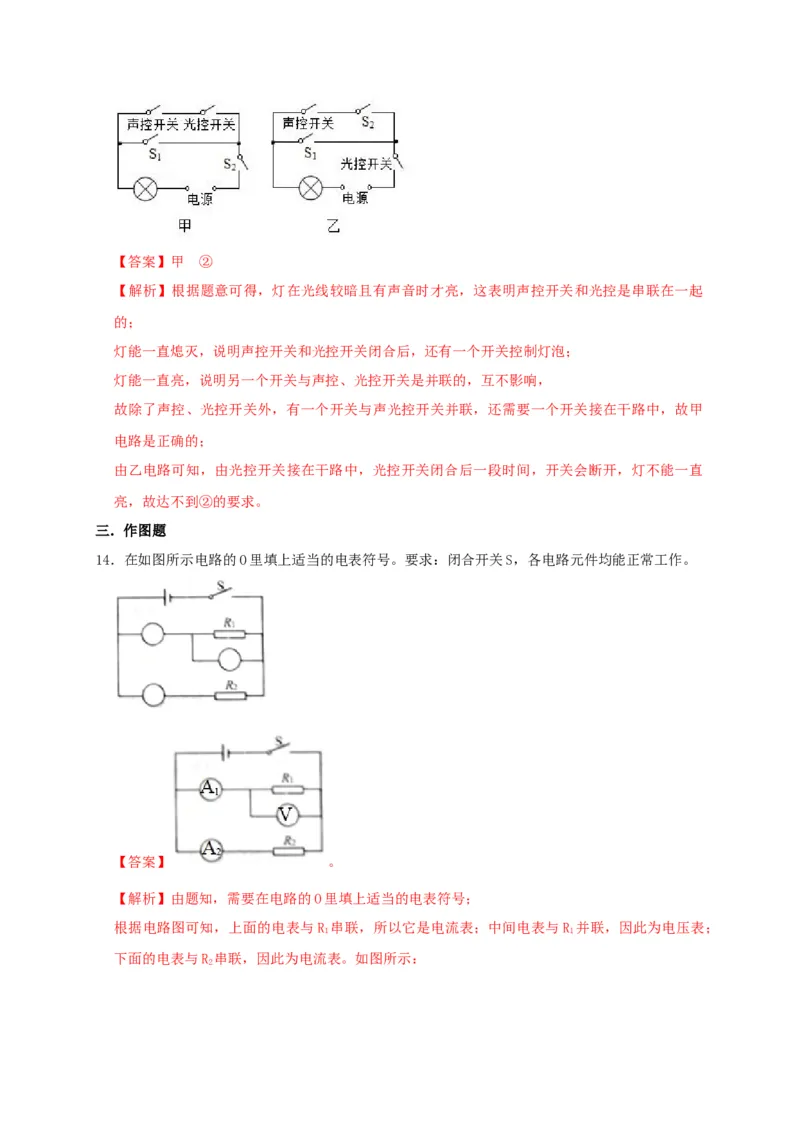

13．“光控开关”在光线暗时自动闭合，光线亮时自动断开；“声控开关”在有声音时自动闭合，
一段时间后，若再无声音则自动断开。现设计一个电路，要求：①灯能一直熄灭；②灯能一直
亮；③灯在光线较暗且有声音时才亮。小明和小华设计了如图甲、乙两个电路，能达到设计要
求的电路是________（选填“甲”或“乙”）；另一个电路无法达到设计要求，原因是无法实
现上述要求________（填序号①、②或③）。【答案】甲 ②
【解析】根据题意可得，灯在光线较暗且有声音时才亮，这表明声控开关和光控是串联在一起
的；
灯能一直熄灭，说明声控开关和光控开关闭合后，还有一个开关控制灯泡；
灯能一直亮，说明另一个开关与声控、光控开关是并联的，互不影响，
故除了声控、光控开关外，有一个开关与声光控开关并联，还需要一个开关接在干路中，故甲
电路是正确的；
由乙电路可知，由光控开关接在干路中，光控开关闭合后一段时间，开关会断开，灯不能一直
亮，故达不到②的要求。
三．作图题

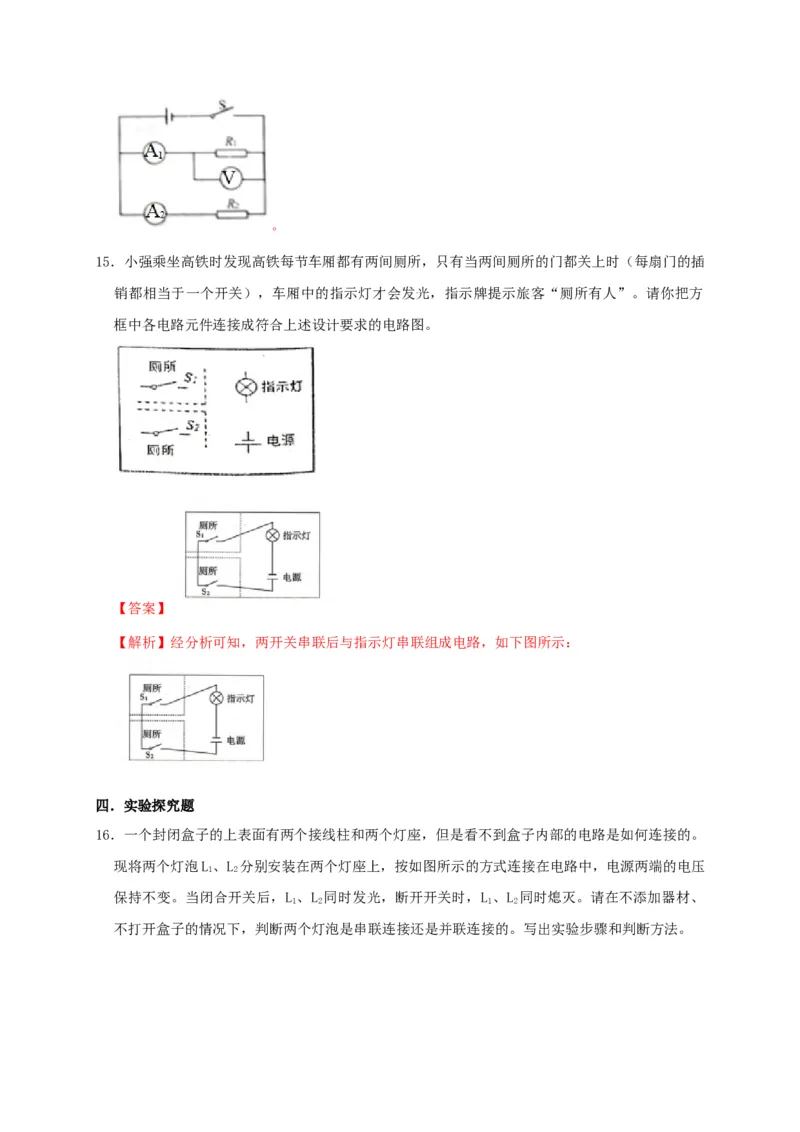

14．在如图所示电路的O里填上适当的电表符号。要求：闭合开关S，各电路元件均能正常工作。
【答案】 。
【解析】由题知，需要在电路的O里填上适当的电表符号；
根据电路图可知，上面的电表与R 串联，所以它是电流表；中间电表与R 并联，因此为电压表；
1 1
下面的电表与R 串联，因此为电流表。如图所示：
2。
15．小强乘坐高铁时发现高铁每节车厢都有两间厕所，只有当两间厕所的门都关上时（每扇门的插
销都相当于一个开关），车厢中的指示灯才会发光，指示牌提示旅客“厕所有人”。请你把方
框中各电路元件连接成符合上述设计要求的电路图。
【答案】
【解析】经分析可知，两开关串联后与指示灯串联组成电路，如下图所示：
四．实验探究题
16．一个封闭盒子的上表面有两个接线柱和两个灯座，但是看不到盒子内部的电路是如何连接的。
现将两个灯泡L、L 分别安装在两个灯座上，按如图所示的方式连接在电路中，电源两端的电压
1 2
保持不变。当闭合开关后，L 、L 同时发光，断开开关时，L 、L 同时熄灭。请在不添加器材、
1 2 1 2
不打开盒子的情况下，判断两个灯泡是串联连接还是并联连接的。写出实验步骤和判断方法。【答案】见解析
【解析】（1）实验步骤：断开开关，将其中一个灯座上的灯泡L （或L ）取下，闭合开关，观
1 2
察另一个灯泡L（或L）的发光情况。
2 1
（2）判断方法：若另一个灯泡L （或L ）发光，则说明两个灯泡是并联连接的；若另一个灯泡
2 1
L（或L）不发光，则说明两个灯泡是串联连接的。
2 1
17．物理课上，老师给同学们出示了一个有盖的木盒，盒盖上可看到两只灯泡和一只开关（导线的
连接情况隐藏在盒内）如图所示。
（1）当老师闭合开关时，两只小灯泡都亮了：断开开关，两灯泡又同时熄灭。
①请你判断：在这个木盒内，除了导线，一定还有另外一个电路元件，它是________。
②根据上述现象，不用其他任何仪器的情况下，如何判断它们的连接方式。
（2）经过检验，这两只灯泡确实是串联的，但在老师闭合开关的时候，细心的小华观察到灯L
1
比L 亮些，她认为这是因为L 比L 更靠近电源正极的缘故。
2 1 2
①你认为小华的判断是________（选填“正确的”或“错误的”）
②在不增加其他器材的条件下能证实小华的判断是否正确的做法是________。
【答案】（1）电源 拧下一只小灯泡，闭合开关，若另一只小灯泡不发光，则 L 、L 是串联；
1 2
若另一只小灯泡发光，则L、L 是并联
1 2
（2）错误的 调换两灯泡的位置，观察灯泡的亮暗是否变化
【解析】（1）闭合开关时，两灯泡发光，说明木盒内的电路中有电源；
由于串联电路各用电器互相影响，并联电路各用电器互不影响，所以，拧下一只小灯泡，闭合
开关，若另一只小灯泡不发光，则L、L 是串联；若另一只小灯泡发光，则L、L 是并联。
1 2 1 2
（2）串联电路中电流处处相等，两灯泡串联，流过两灯泡的电流相等，因此小华的判断是错误
的；
调换两灯泡的位置，如果两灯泡的亮度都发生变化，说明小华的判断是正确的，如果灯的亮度

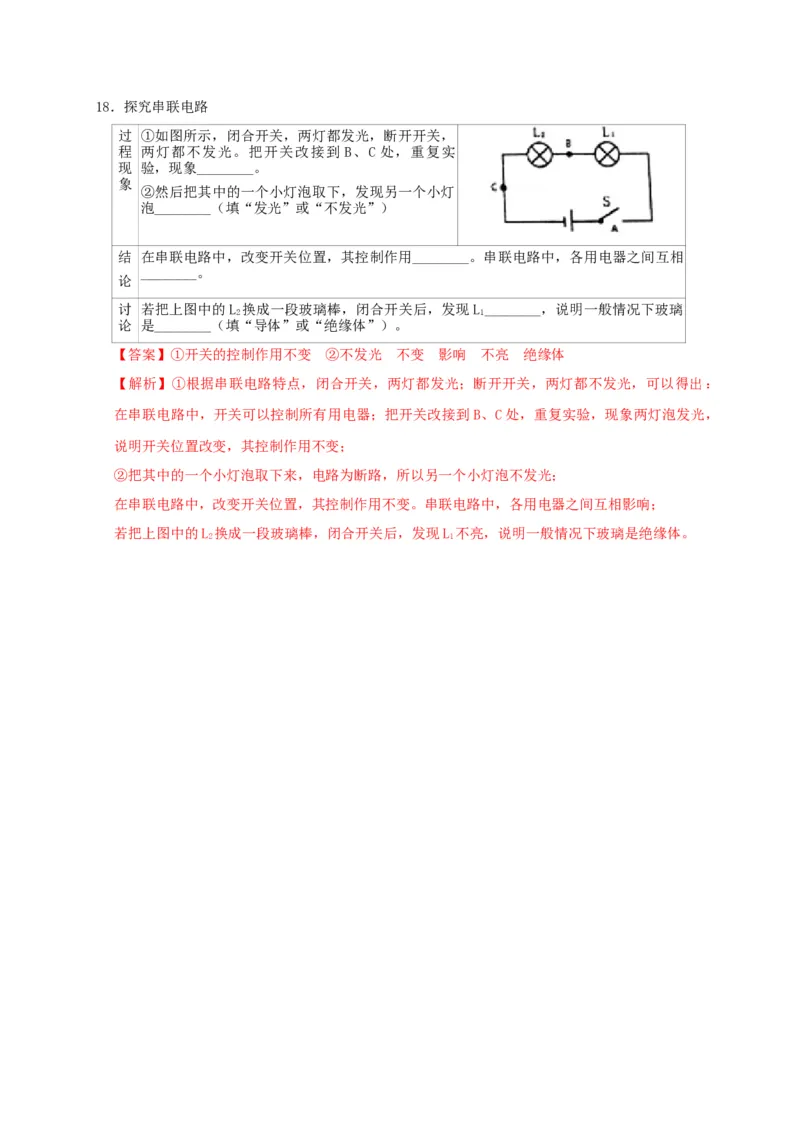

不变，则小华的判断是错误的。18．探究串联电路
过 ①如图所示，闭合开关，两灯都发光，断开开关，
程 两灯都不发光。把开关改接到 B、C 处，重复实
现 验，现象________。
象
②然后把其中的一个小灯泡取下，发现另一个小灯
泡________（填“发光”或“不发光”）
结 在串联电路中，改变开关位置，其控制作用________。串联电路中，各用电器之间互相
________。
论
讨 若把上图中的L 换成一段玻璃棒，闭合开关后，发现L________，说明一般情况下玻璃
2 1
论 是________（填“导体”或“绝缘体”）。
【答案】①开关的控制作用不变 ②不发光 不变 影响 不亮 绝缘体
【解析】①根据串联电路特点，闭合开关，两灯都发光；断开开关，两灯都不发光，可以得出：
在串联电路中，开关可以控制所有用电器；把开关改接到B、C处，重复实验，现象两灯泡发光，
说明开关位置改变，其控制作用不变；
②把其中的一个小灯泡取下来，电路为断路，所以另一个小灯泡不发光；
在串联电路中，改变开关位置，其控制作用不变。串联电路中，各用电器之间互相影响；
若把上图中的L 换成一段玻璃棒，闭合开关后，发现L 不亮，说明一般情况下玻璃是绝缘体。
